Toyota Hiace Van,Commuter
1989-08 → 2006-02 · chassis LH1##,RZH10#,11#,125,135,15# · catalogue 711340 · Europe
Discontinued model
Data version 2006-10
Heating & Air Conditioning - Water Piping
25 part groups · 18 illustrations
Illustrations
Part groups

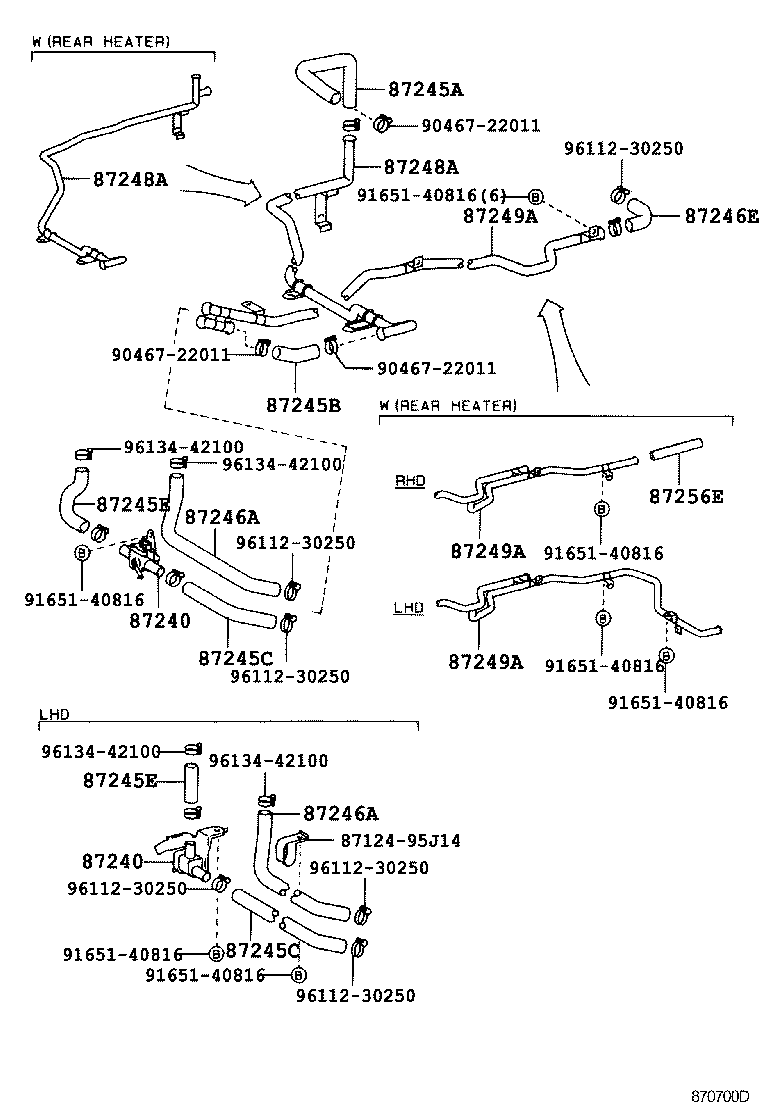

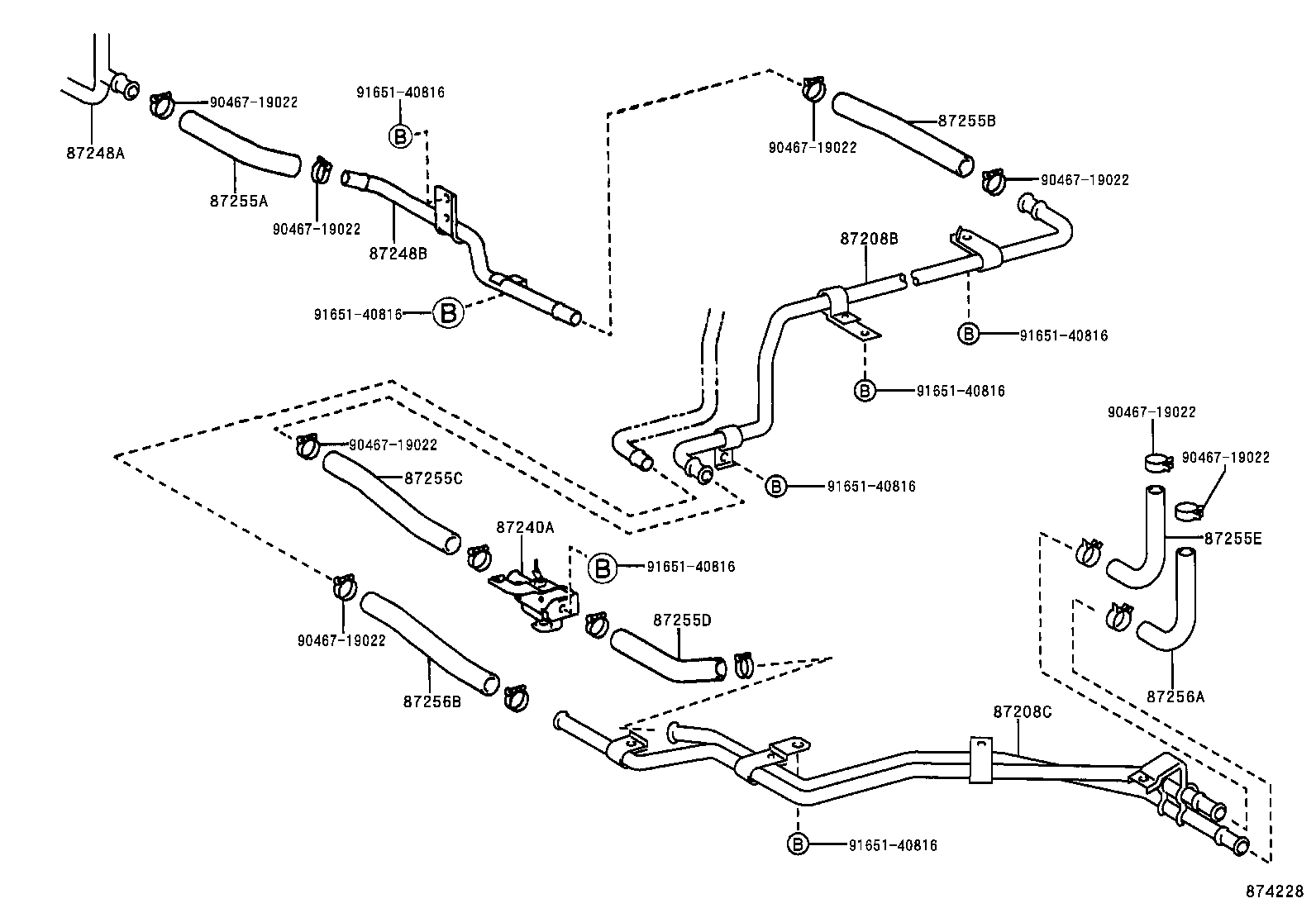

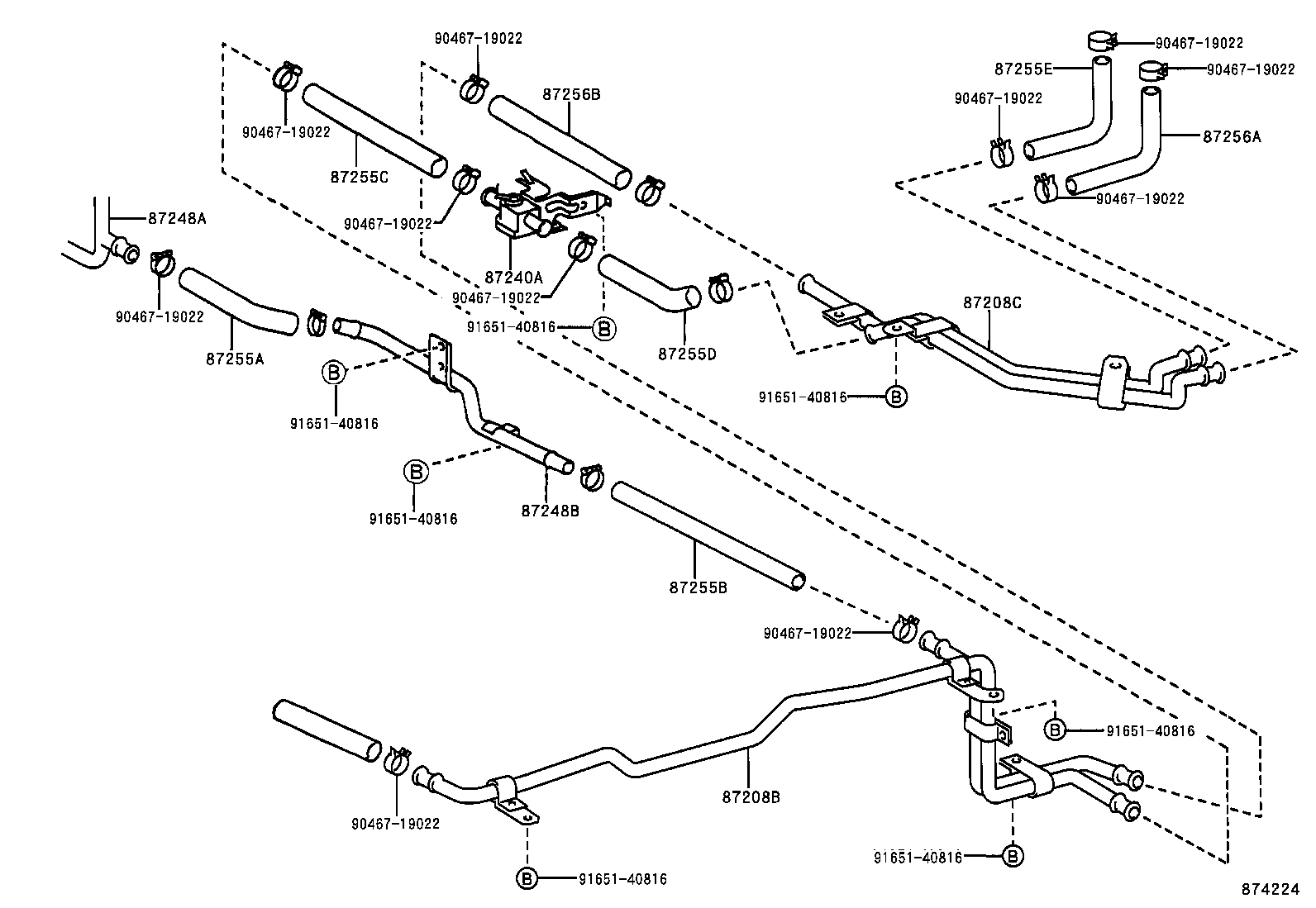

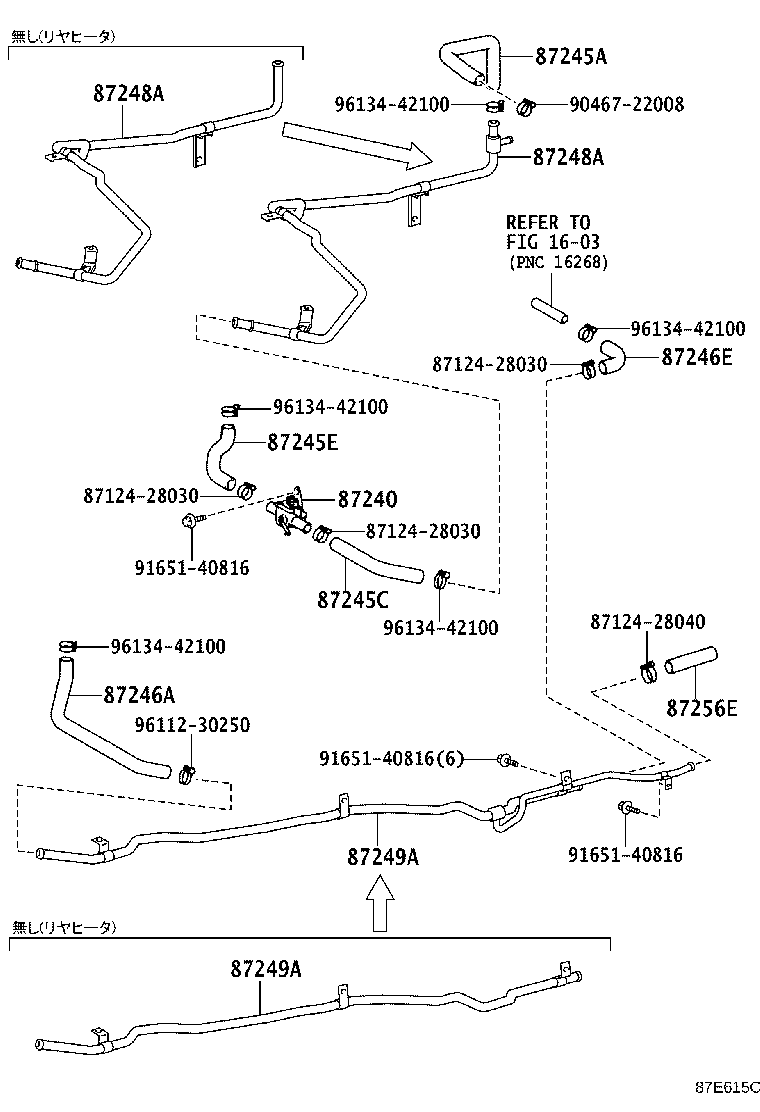

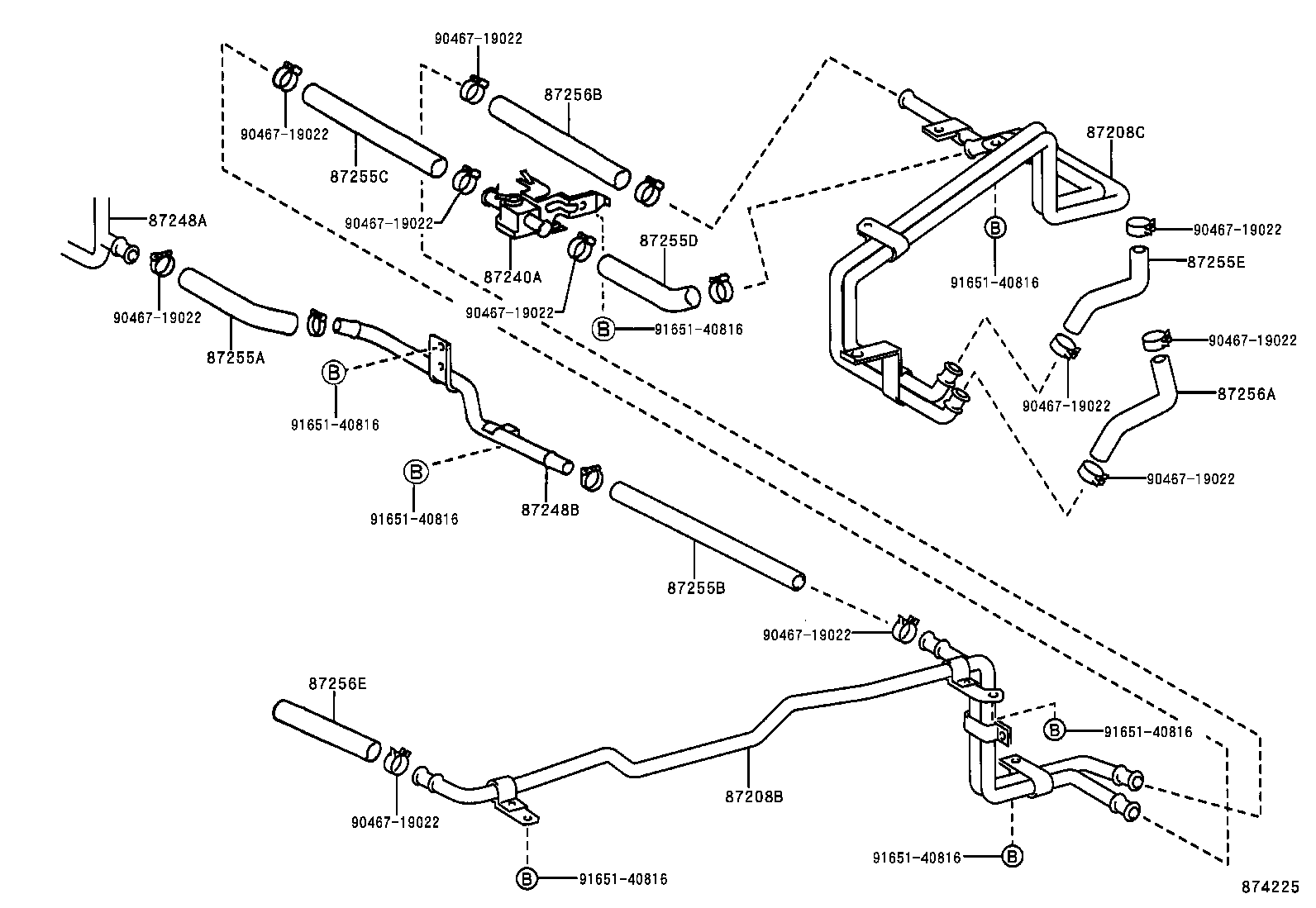

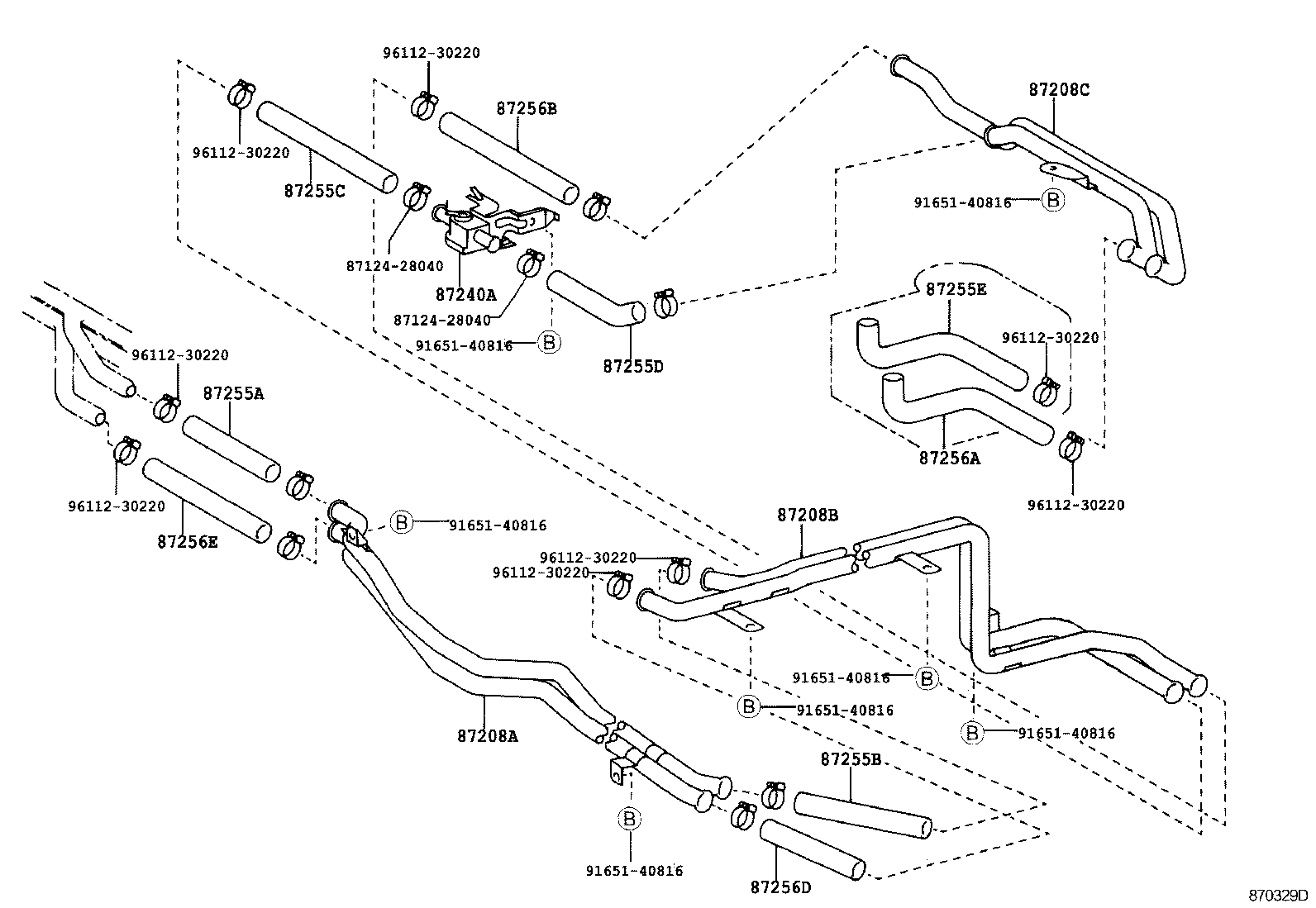

| PNC | Description |
|---|---|
| 87208 | Pipe Sub-assy, Heater Water |
| 87208A | Pipe Sub-assy, Heater Water, A |
| 87208B | Pipe Sub-assy, Heater Water, B |
| 87208C | Pipe Sub-assy, Heater Water, C |
| 87240 | Valve Assy, Heater Water |
| 87240A | Valve Assy, Rear Heater Water |
| 87245A | Hose, Heater Water, Inlet A |
| 87245B | Hose, Heater Water, Inlet B |
| 87245C | Hose, Heater Water ,Inlet C |
| 87245E | Hose, Heater Water, Inlet E |
| 87246A | Hose, Heater Water, Outlet A |
| 87246E | Hose, Heater Water, Outlet E |
| 87248A | Pipe, Heater Water Inlet, A |
| 87248B | Pipe, Heater Water Inlet, B |
| 87249A | Pipe, Heater Water Outlet, A |
| 87251 | Joint OR Union, Water Hose Through |
| 87255A | Hose, Rear Heater Water Inlet, A(FROM ENGINE) |
| 87255B | Hose, Rear Heater Water Inlet, B |
| 87255C | Hose, Rear Heater Water Inlet, C |
| 87255D | Hose, Rear Heater Water Inlet, D |
| 87255E | Hose, Rear Heater Water Inlet, E(TO HEATER UNIT) |
| 87256A | Hose, Rear Heater Water Outlet, A (FROM HEATER UNIT) |
| 87256B | Hose, Rear Heater Water Outlet, B |
| 87256D | Hose, Rear Heater Water Outlet, D |
| 87256E | Hose, Rear Heater Water Outlet, E (TO ENGINE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
