Toyota Hiace/Hiace S.B.V
1995-08 → 2011-11 · chassis KLH1#,2#,LXH1#,2#,RCH1#,2# · catalogue 713210 · Europe
Discontinued model
Data version 2012-01

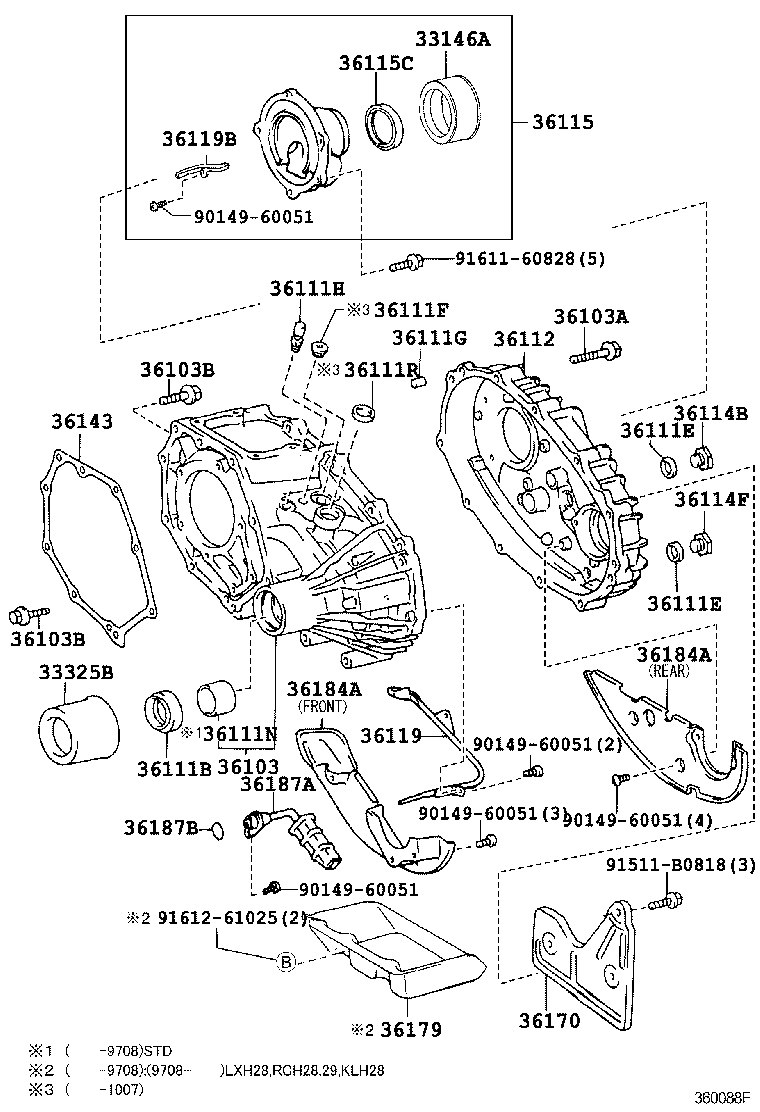

Transfer Case & Extension Housing
31 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 33146A | Deflector, Transfer Extension Housing Dust |
| 33309 | Flange Sub-assy, Transfer Output Shaft Companion |
| 33309D | Seal, Oil(FOR TRANSFER OUTPUT SHAFT COMPANION FLANGE) |
| 33309E | Bolt (FOR TRANSFER OUTPUT SHAFT COMPANION FLANGE) |
| 33309F | Nut (FOR TRANSFER OUTPUT SHAFT COMPANION FLANGE) |
| 33325B | Deflector, Dust (FOR TRANSFER EXTENSION FRONT HOUSING) |
| 33325C | Deflector, Dust (FOR TRANSFER EXTENSION REAR HOUSING) |
| 36103 | Case Sub-assy, Transfer |
| 36103A | Bolt (FOR TRANSFER CASE) |
| 36103B | Bolt (FOR TRANSFER CASE & ADAPTER SETTING) |
| 36111B | Seal, Oil (FOR TRANSFER CASE) |
| 36111C | Plug (FOR TRANSFER CASE) |
| 36111E | Gasket (FOR TRANSFER CASE) |
| 36111F | Plug (FOR TRANSFER CASE) |
| 36111G | Pin, Straight (FOR TRANSFER CASE) |
| 36111H | Plug, Breather (FOR TRANSFER CASE) |
| 36111N | Bush (FOR TRANSFER CASE) |
| 36111R | Plug, Tight (FOR TRANSFER CASE) |
| 36112 | Case, Transfer, Rear |
| 36114B | Plug, NO.1 (FOR TRANSFER CASE) |
| 36114F | Plug (FOR TRANSFER DRAIN) |
| 36115 | Housing, Transfer Extension |
| 36115C | Seal, Type T Oil (FOR TRANSFER EXTENSION HOUSING) |
| 36119 | Receiver, Transfer Oil, NO.1 |
| 36119B | Receiver, Transfer Oil, NO.2 |
| 36143 | Gasket, Transfer Case, Front |
| 36170 | Guide Assy, Transfer Air |
| 36179 | Protector, Transfer Case Lower |
| 36184A | Separator, Transfer Oil |
| 36187A | Strainr, Transfer Oil, NO.1 |
| 36187B | Ring, O (FOR TRANSFER OIL STRAINER) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
