Toyota Hiace/Hiace S.B.V
1995-08 → 2011-11 · chassis KLH1#,2#,LXH1#,2#,RCH1#,2# · catalogue 713210 · Europe
Discontinued model
Data version 2012-01

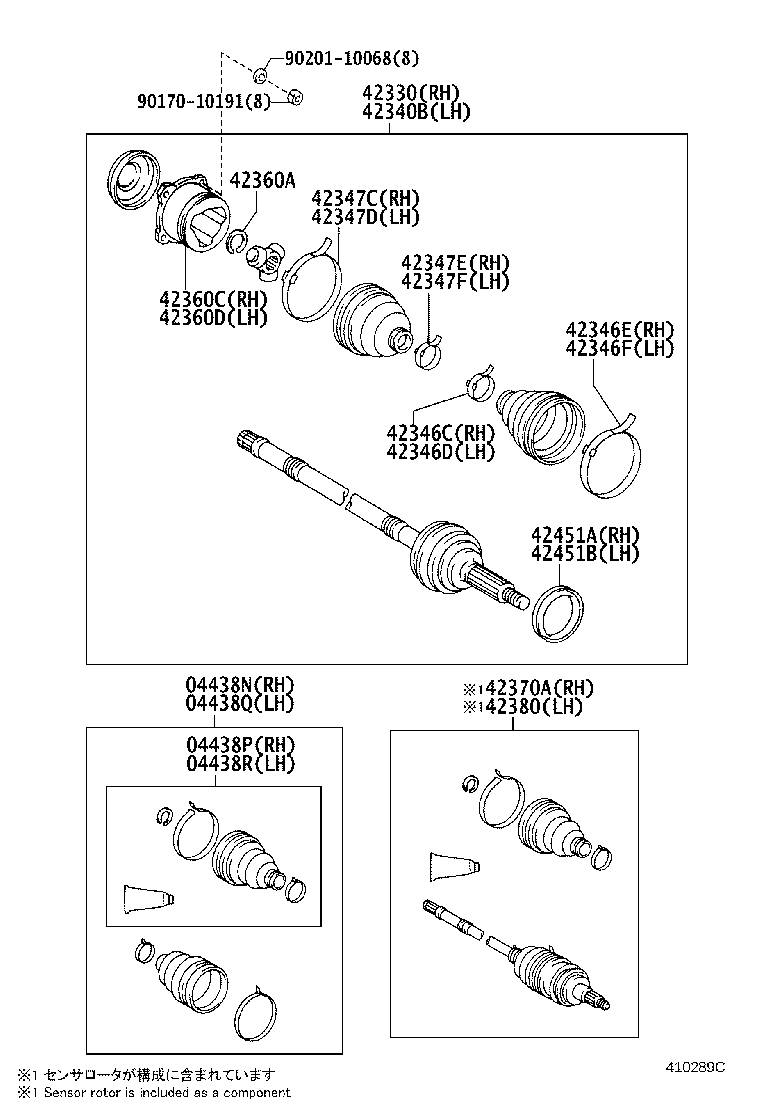

Rear Axle Shaft & Hub
30 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 04438N | Boot Kit, Rear Drive Shaft, IN & Outboard Joint, RH |
| 04438P | Boot Kit, Rear Drive Shaft, Inboard Joint, RH |
| 04438Q | Boot Kit, Rear Drive Shaft, IN & Outboard Joint, LH |
| 04438R | Boot Kit, Rear Drive Shaft, Inboard Joint, LH |
| 42311 | Shaft, Rear Axle |
| 42311C | Bearing(FOR REAR AXLE SHAFT) |
| 42311D | Ring, Snap(FOR REAR AXLE SHAFT) |
| 42311G | Nut(FOR REAR AXLE SHAFT) |
| 42330 | Shaft Assy, Rear Drive, RH |
| 42340B | Shaft Assy, Rear Drive, LH |
| 42346C | Clamp (FOR REAR DRIVE SHAFT OUTBOARD JOINT BOOT RH) |
| 42346D | Clamp (FOR REAR DRIVE SHAFT OUTBOARD JOINT BOOT LH) |
| 42346E | Clamp, NO.2 (FOR REAR DRIVE SHAFT OUTBOARD JOINT BOOT RH) |
| 42346F | Clamp, NO.2 (FOR REAR DRIVE SHAFT OUTBOARD JOINT BOOT LH) |
| 42347C | Clamp (FOR REAR DRIVE SHAFT INBOARD JOINT BOOT RH) |
| 42347D | Clamp (FOR REAR DRIVE SHAFT INBOARD JOINT BOOT LH) |
| 42347E | Clamp, NO.2 (FOR REAR DRIVE SHAFT INBOARD JOINT BOOT RH) |
| 42347F | Clamp, NO.2 (For Rear Drive Shaft Inboard Joint Boot LH |
| 42360A | Ring, Shaft Snap (FOR REAR DRIVE SHAFT INBOARD JOINT) |
| 42360C | Joint Assy, Rear Drive Shaft Inboard, RH |
| 42360D | Joint Assy, Rear Drive Shaft Inboard, LH |
| 42370A | Shaft Assy, Rear Drive Outboard Joint, RH |
| 42380 | Shaft Assy, Rear Drive Outboard Joint, LH |
| 42403 | Drum Sub-assy, Rear Brake |
| 42403A | Piece, Balance (FOR REAR BRAKE DRUM) |
| 42428 | Plate, Rear Axle Lock Nut |
| 42451A | Deflector, Rear Wheel Bearing Dust, NO.1 RH |
| 42451B | Deflector, Rear Wheel Bearing Dust, NO.1 LH |
| 42452 | Deflector, Rear Wheel Bearing Dust, NO.2 |
| 42611E | Bolt, Hub (FOR REAR AXLE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
