Toyota Hiace/Hiace S.B.V
1995-08 → 2011-11 · chassis KLH1#,2#,LXH1#,2#,RCH1#,2# · catalogue 713210 · Europe
Discontinued model
Data version 2012-01

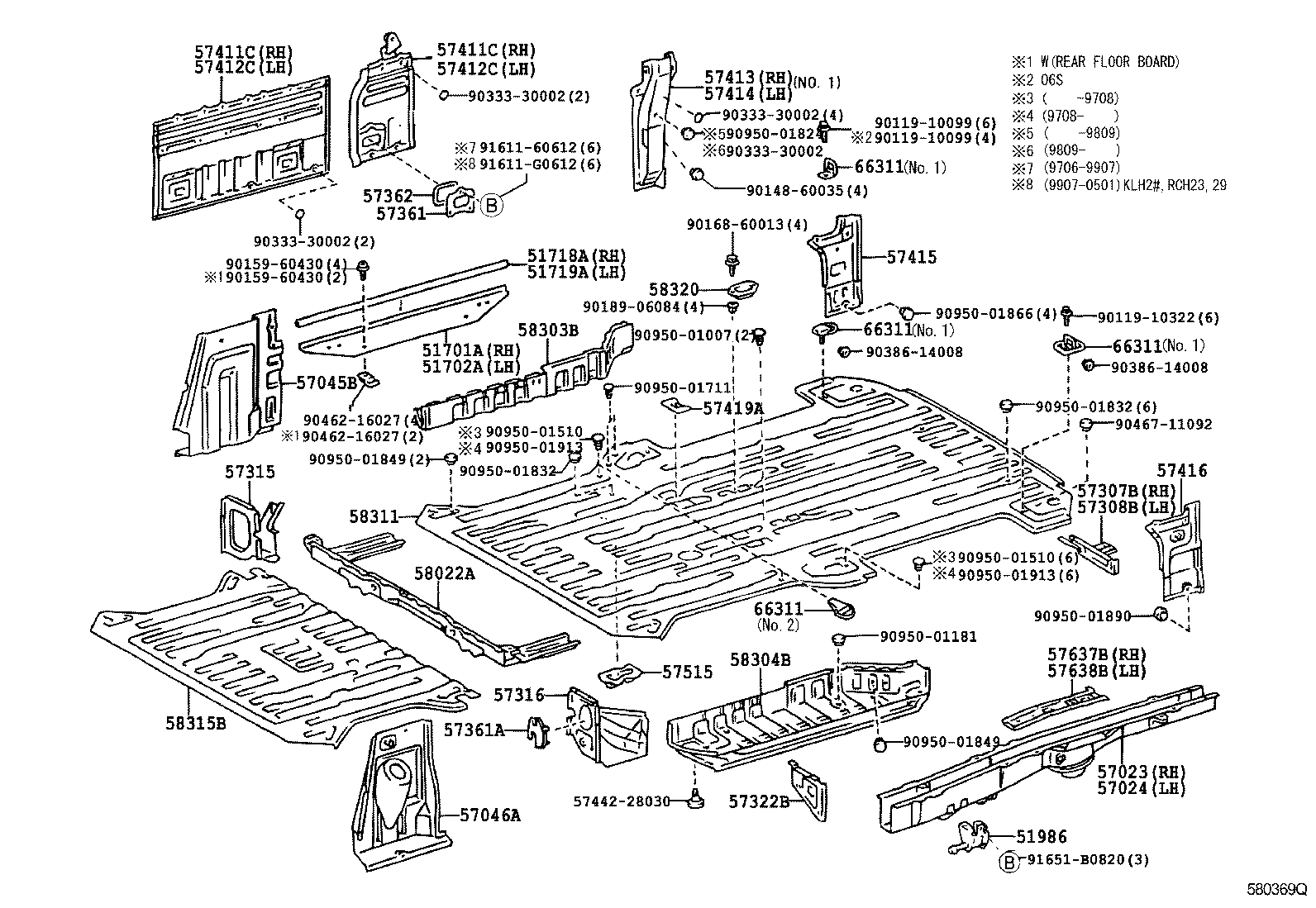

Rear Floor Panel & Rear Floor Member
76 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 51203E | Bracket Sub-assy, Center Bearing Support |
| 51203G | Member, Rear Floor Cross, NO.2 |
| 51701A | Cover Sub-assy, Side Door Step Panel, RH |
| 51702A | Cover Sub-assy, Side Door Step Panel, LH |
| 51718A | Protector, Step Cover, RH |
| 51719A | Protector, Step Cover, LH |
| 51915B | Base, Spare Wheel Carrier |
| 51986 | Hanger, Exhaust Pipe Support, NO.3 |
| 57023 | Member Sub-assy, Rear Side, RH |
| 57024 | Member Sub-assy, Rear Side, LH |
| 57045B | Plate Sub-assy, Floor Side Rail, RH |
| 57046A | Plate Sub-assy, Floor Side Rail, LH |
| 57066B | Member Sub-assy, Rear Floor Cross, NO.6 |
| 57068 | Member Sub-assy, Rear Floor Rear Cross, Inner |
| 57069 | Member Sub-assy, Rear Floor Rear Cross, Outer |
| 57276 | Gusset, Rear Floor Crossmember, NO.4 |
| 57286 | Gusset, Rear Floor Crossmember, NO.5 |
| 57307B | Outrigger Sub-assy, NO.4 RH |
| 57308B | Outrigger Sub-assy, NO.4 LH |
| 57315 | Outrigger, NO.3 RH |
| 57315B | Outrigger Sub-assy, NO.3 RH |
| 57316 | Outrigger, NO.3 LH |
| 57316B | Outrigger Sub-assy, NO.3 LH |
| 57322B | Outrigger, NO.5, LH |
| 57361 | Cover, Outrigger Hole |
| 57361A | Cover, NO.2 Outerigger Hole |
| 57362 | Packing, Outrigger Hole Cover |
| 57411C | Rail, Sub-assy, Floor Side, Inner Front RH |
| 57412C | Rail, Floor Side, LH |
| 57413 | Rail, Floor Side, Center RH |
| 57414 | Rail, Floor Side, Center LH |
| 57415 | Rail, Floor Side, Rear RH |
| 57416 | Rail, Floor Side, Rear LH |
| 57419A | Plate, Rear Seat Lock |
| 57515 | Bracket, Parking Brake, RH |
| 57637B | Reinforcement, Rear Floor Side Member, Center RH |
| 57638B | Reinforcement, Rear Floor Side Member, Center LH |
| 57652C | Member, Rear Floor Cross, NO.1 |
| 57653D | Member, Rear Floor Cross, NO.2 |
| 57654B | Member, Rear Floor Cross, NO.3 |
| 57655A | Member, Rear Floor Cross, NO.4 |
| 57656C | Member, Rear Floor Croos, NO.5 |
| 57665A | Reinforcement, Rear Floor Crossmember, NO.2 |
| 57667A | Reinforcement, Rear Floor Crossmember, NO.4 |
| 57695A | Extension, Rear Floor Crossmember Rear Side, RH |
| 57696A | Extension, Rear Floor Crossmember Rear Side, LH |
| 57703A | Bracket Sub-assy, Rear Suspension Arm, Front RH |
| 57704E | Bracket Sub-assy, Rear Suspension Arm, Front LH |
| 57705D | Bracket Sub-assy, Rear Suspension Arm, Rear RH |
| 57706B | Bracket Sub-assy, Rear Suspension Arm, Rear LH |
| 57779 | Retainer, Upper Control Link, Upper |
| 57799 | Gusset, Rear Floor Crossmember |
| 58022A | Reinforcement Sub-assy, Header Panel |
| 58105C | Gusset Sub-assy, Wheelhouse Inner, Front RH |
| 58106D | Gusset Sub-assy, Wheelhouse Inner, Front LH |
| 58257B | Retainer, Parking Brake Mounting |
| 58266B | Bracket, Fuel Tube Clamp |
| 58267A | Bracket, Fuel Tube Clamp, NO.2 |
| 58303B | Step Sub-assy, Rear Floor, RH |
| 58304B | Step Sub-assy, Rear Floor, LH |
| 58308D | Bracket Sub-assy, Rear Floor Crossmember |
| 58311 | Pan, Rear Floor |
| 58315B | Panel, Rear Floor, Front |
| 58320 | Cover, Rear Floor Service Hole |
| 58364B | Bracket, Fuel Tank Support |
| 58364C | Bracket, Fuel Tank Support |
| 58387 | Plate, Rear Floor Finish |
| 59361B | Retainer, Rear Seat, NO.1 A |
| 59362A | Retainer, Rear Seat, NO.1 B |
| 59368 | Retainer, Rear Seat, NO.2 D |
| 59368A | Retainer, Rear Seat, NO.2 |
| 59376A | Retainer, Rear Seat, NO.4 |
| 59377 | Retainer, Rear Seat, NO.4 |
| 61645G | Gusset, Quarter Wheel House, Rear RH |
| 61646D | Gusset, Quarter Wheel House, Rear LH |
| 66311 | Hook, Rope |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
