Toyota Hiace/Hiace S.B.V
1995-08 → 2011-11 · chassis KLH1#,2#,LXH1#,2#,RCH1#,2# · catalogue 713210 · Europe
Discontinued model
Data version 2012-01

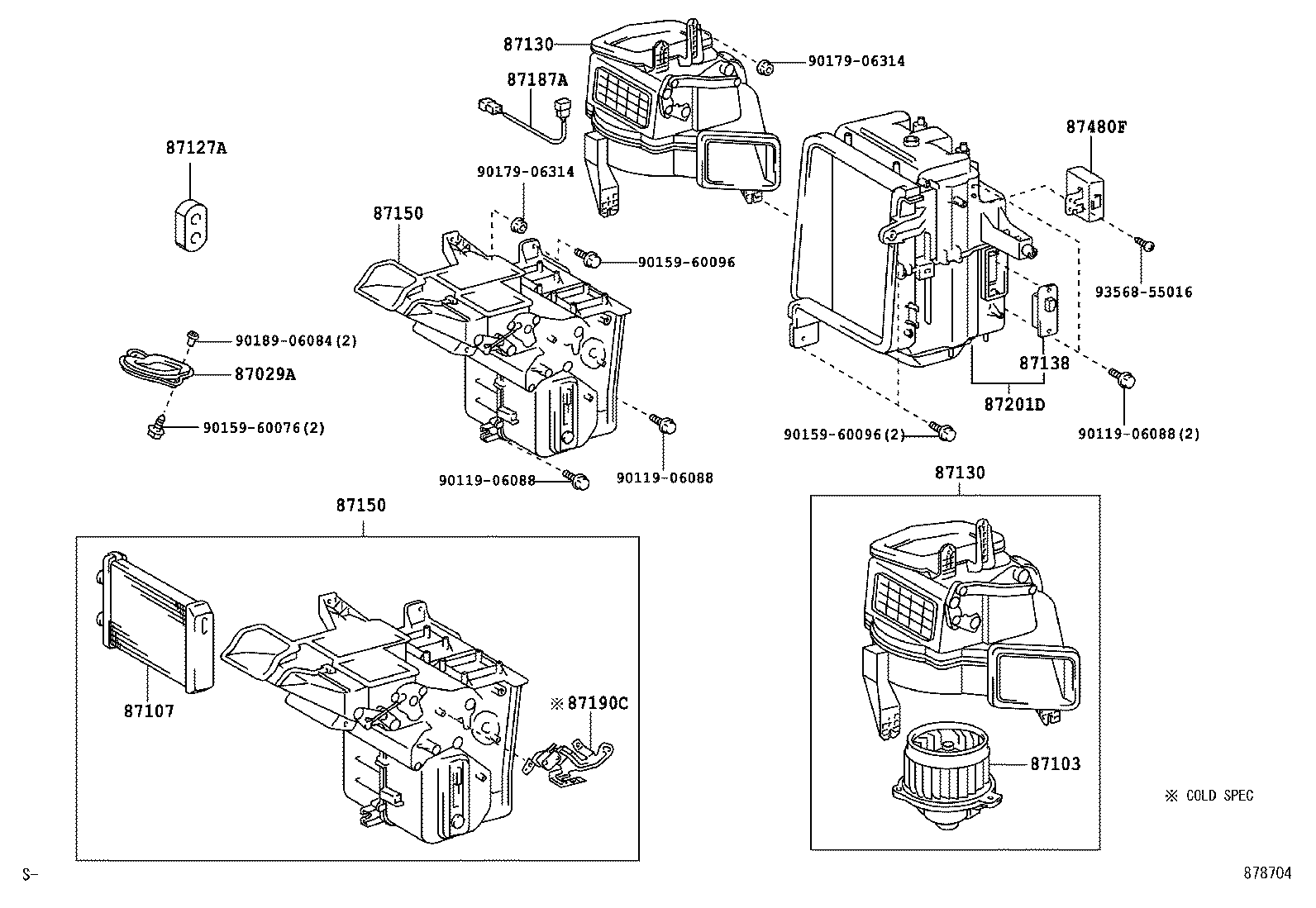

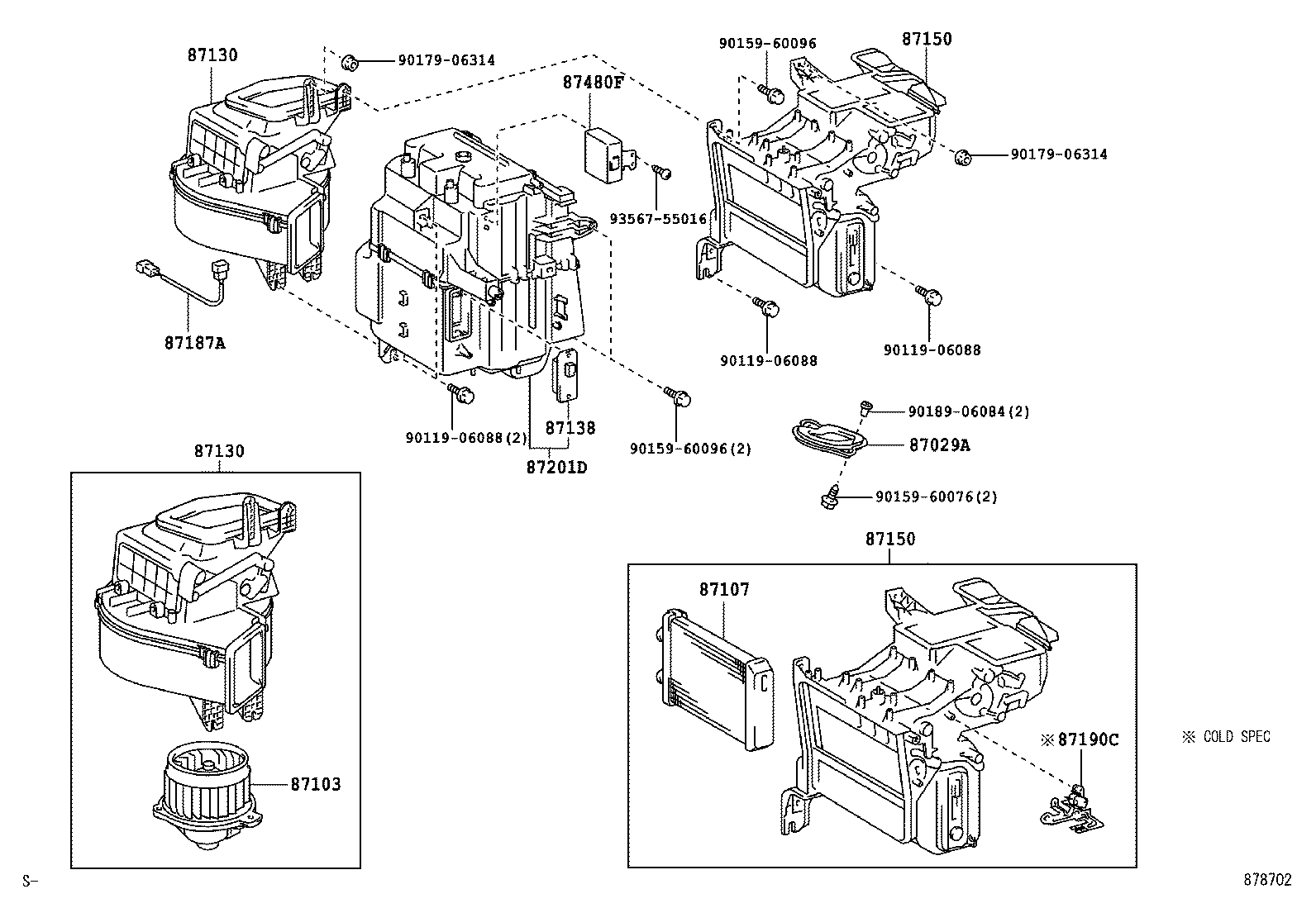

Heating & Air Conditioning - Heater Unit & Blower
23 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 87029A | Cover Sub-assy, Heater Inlet Hole |
| 87101 | Bracket Sub-assy, Viscous Heater NO.1 |
| 87103 | Motor Sub-assy, Heater Blower, W/Fan |
| 87104R | Motor Sub-assy, Rear Heater Blower |
| 87105R | Fan Sub-assy, Rear Heater Blower |
| 87107 | Unit Sub-assy, Heater Radiator |
| 87107R | Unit Sub-assy, Rear Heater |

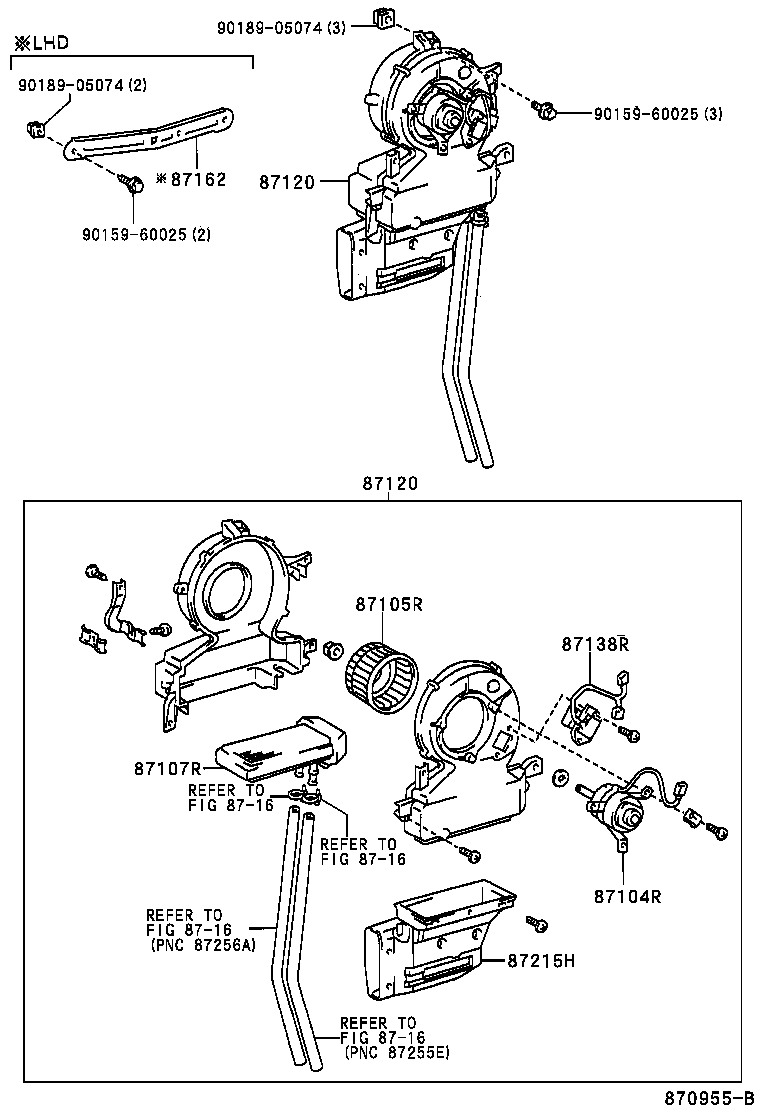

| 87120 | Heater Assy, Rear |
| 87120G | Heater Assy, Viscous W/Magnet Clutch |
| 87127A | Packing, Heater Radiator Pipe |
| 87130 | Blower Assy, Heater, Front |
| 87138 | Resistor, Heater Blower |
| 87138R | Resistor, Rear Heater Blower |
| 87150 | Radiator Assy, Heater |
| 87162 | Bracket, Heater Set |
| 87187A | Wire, Blower Motor Lead |
| 87190C | Switch Assy, Temperature Control |
| 87201D | Duct Sub-assy, Air |
| 87215H | Duct, Air, Rear NO.3 |
| 87452P | Bracket, Viscous Heater, NO.2 |
| 87480F | Amplifier Assy, Heater |
| 88335B | Gasket Kit, Overhaul |
| 88410B | Clutch Assy, Magnet |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
