Toyota Hiace/Hiace S.B.V
1995-08 → 2011-11 · chassis KLH1#,2#,LXH1#,2#,RCH1#,2# · catalogue 713210 · Europe
Discontinued model
Data version 2012-01
Heating & Air Conditioning - Water Piping
25 part groups · 16 illustrations

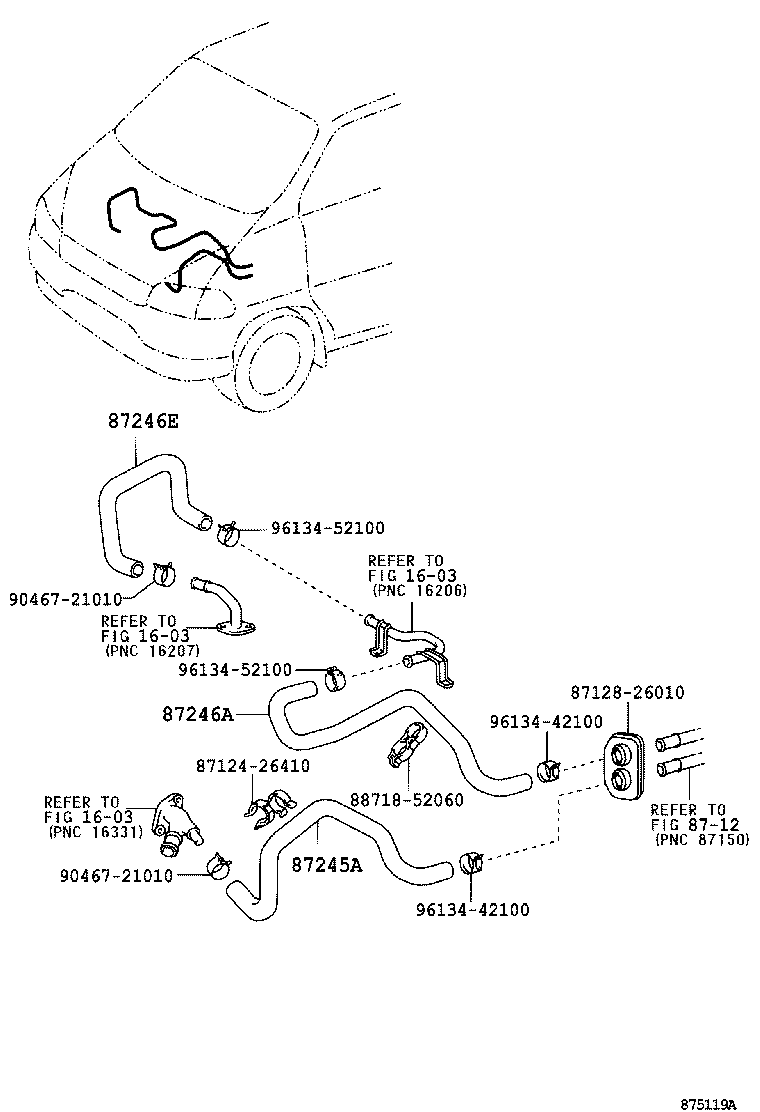

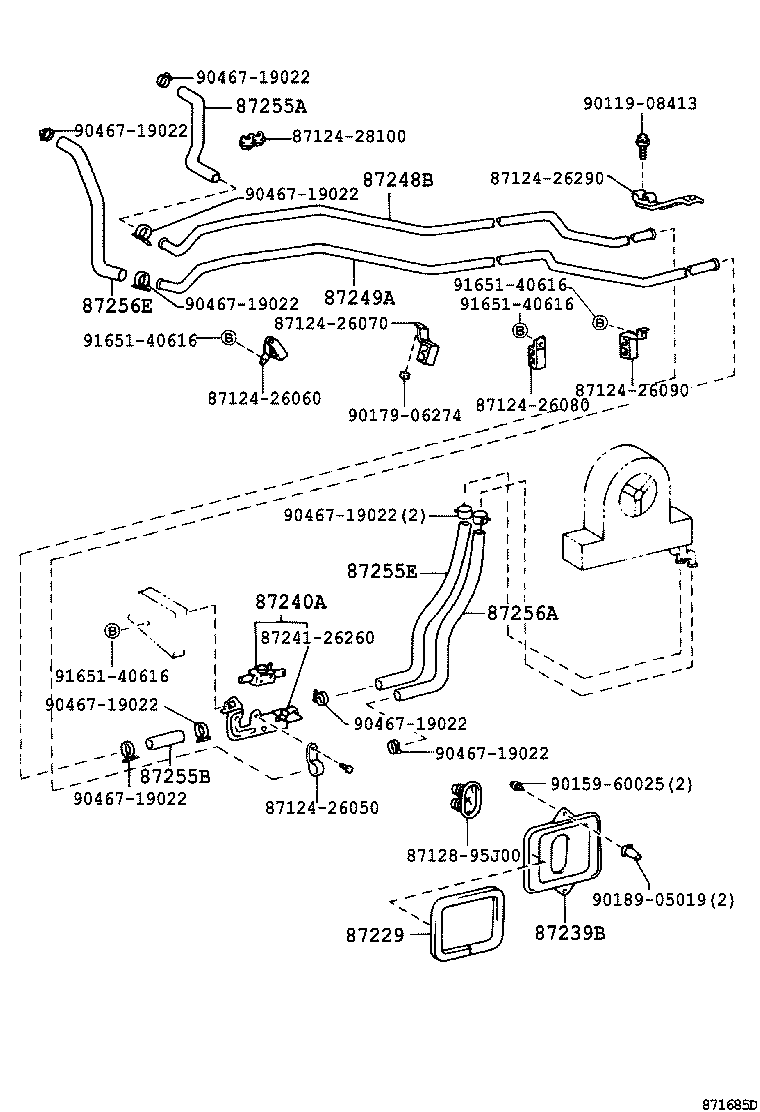

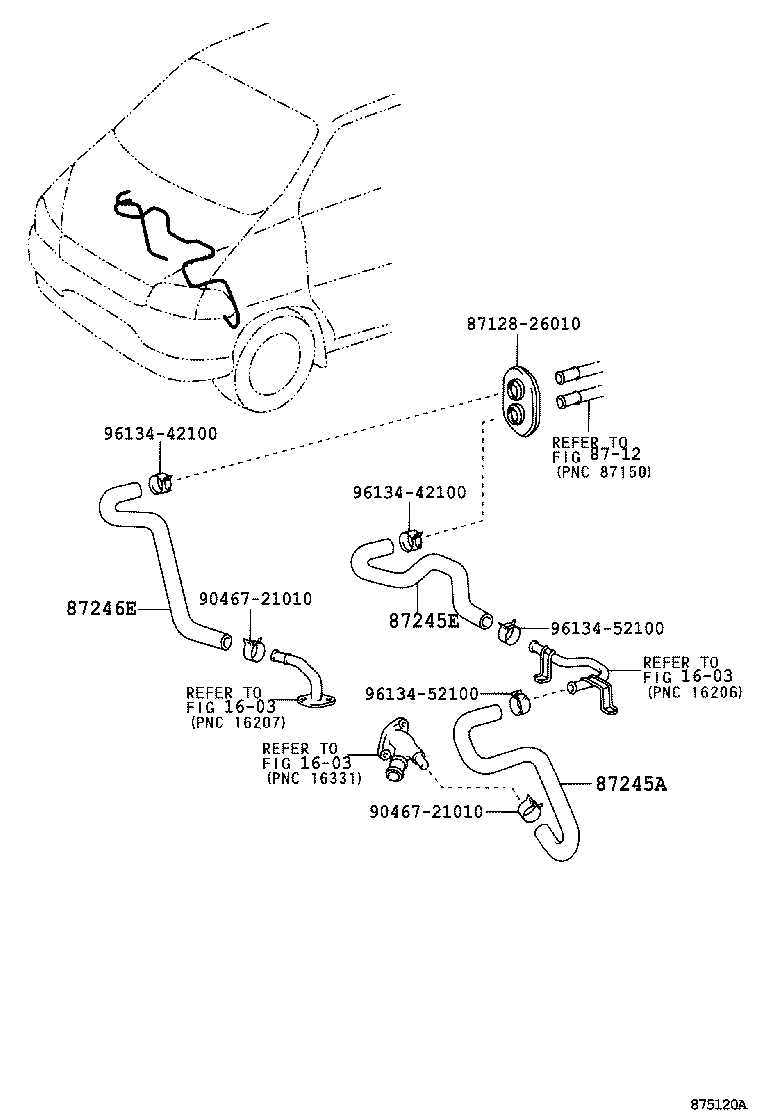

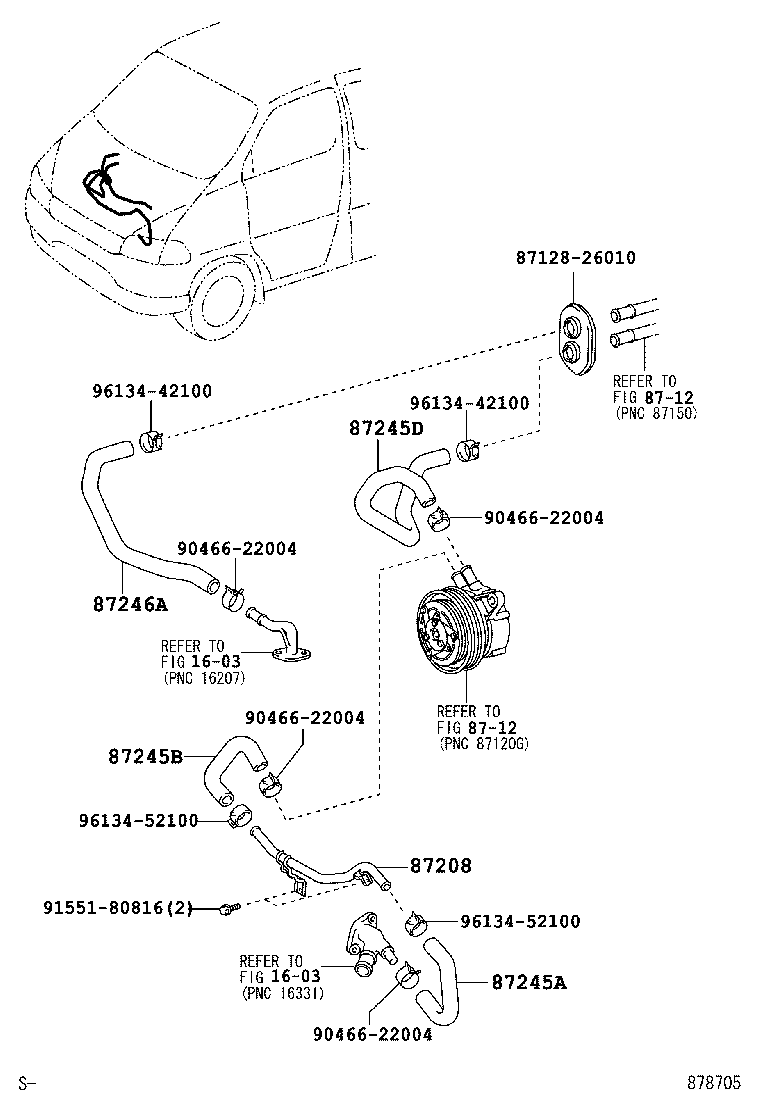

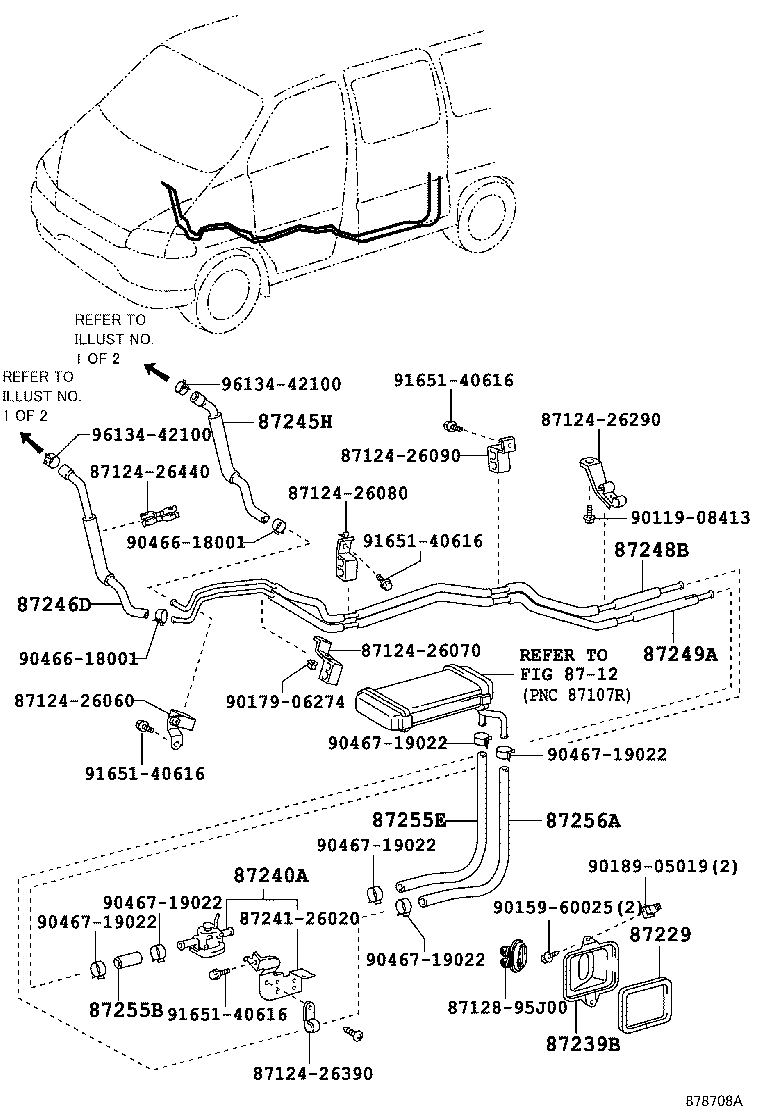

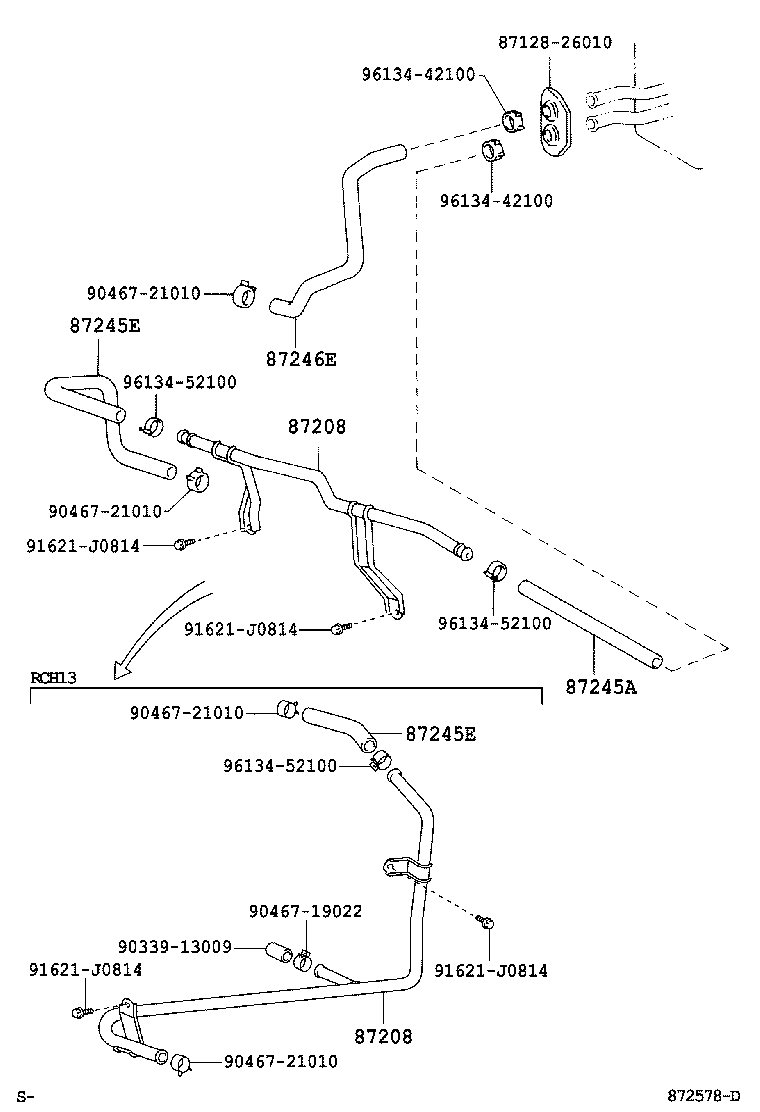

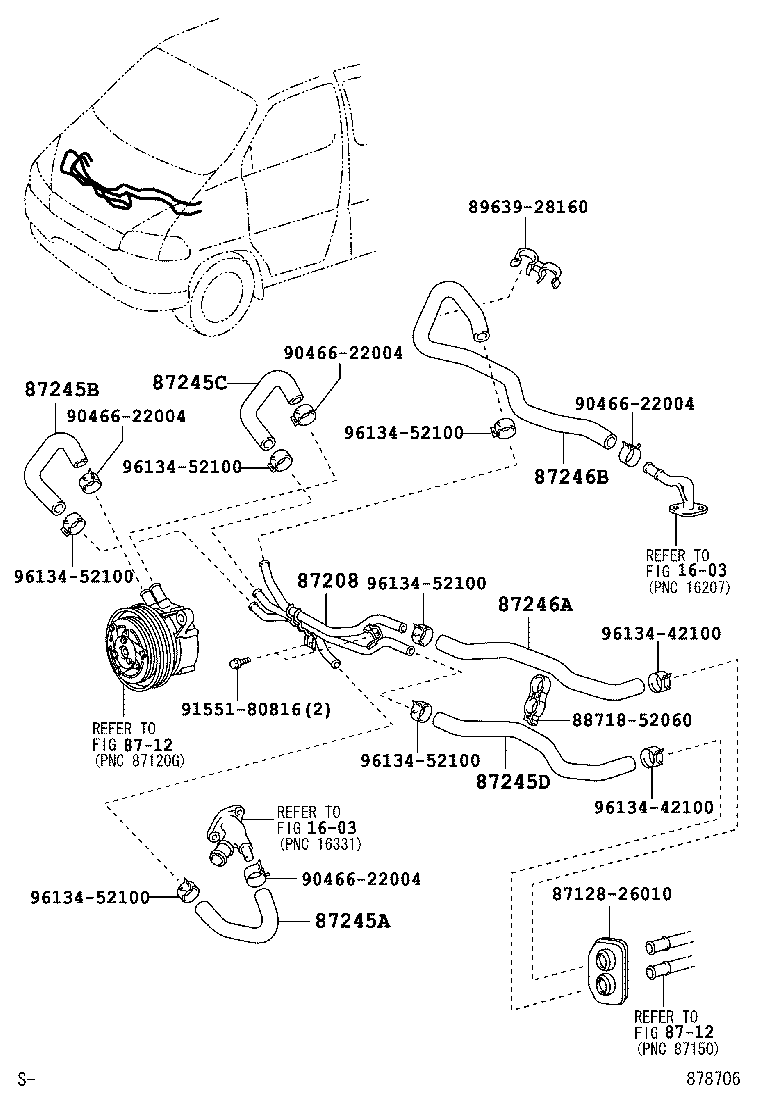

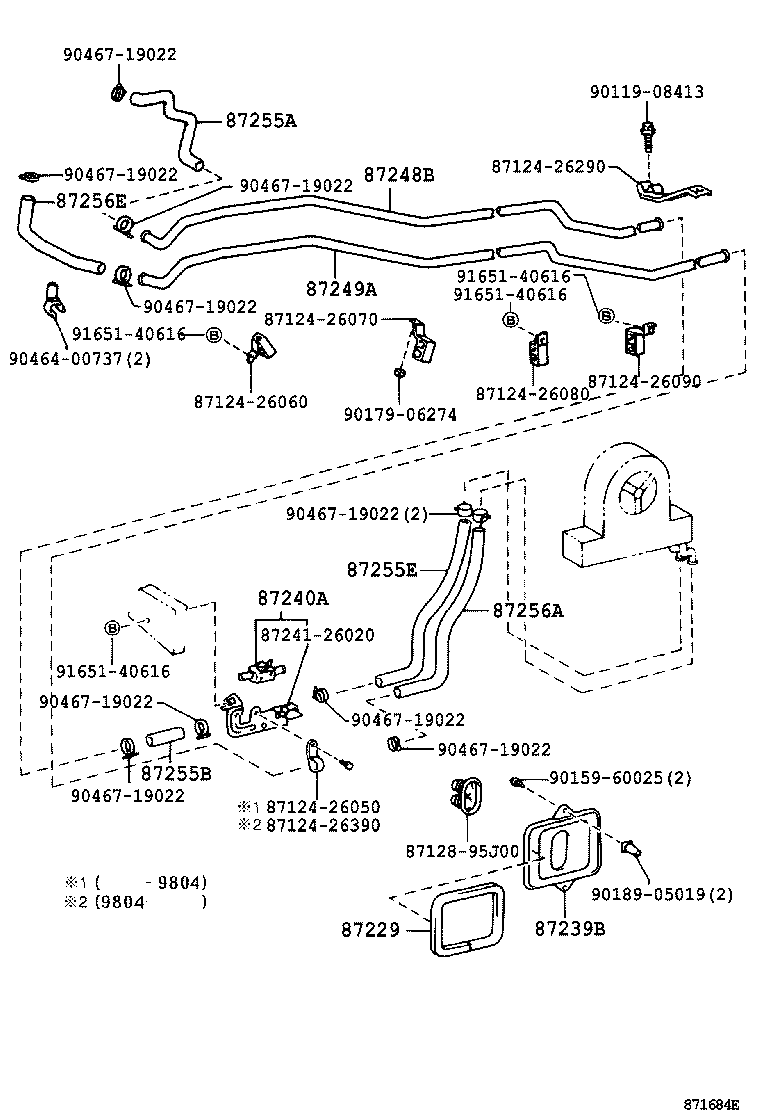

Illustrations

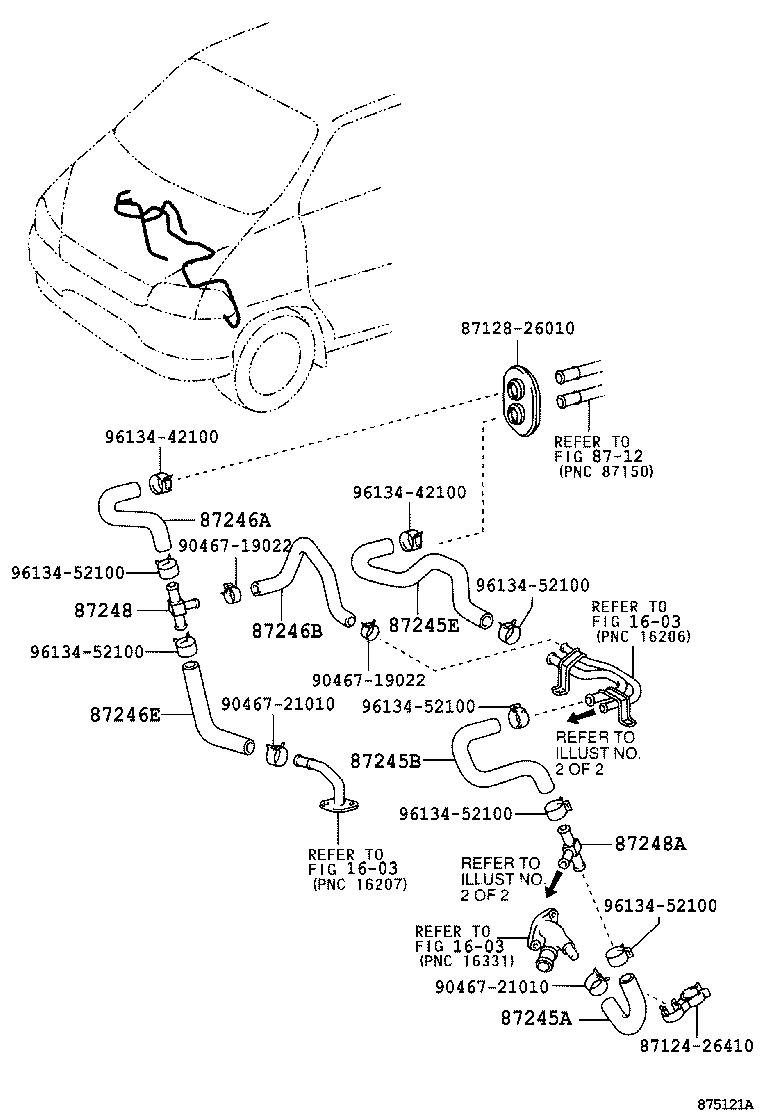

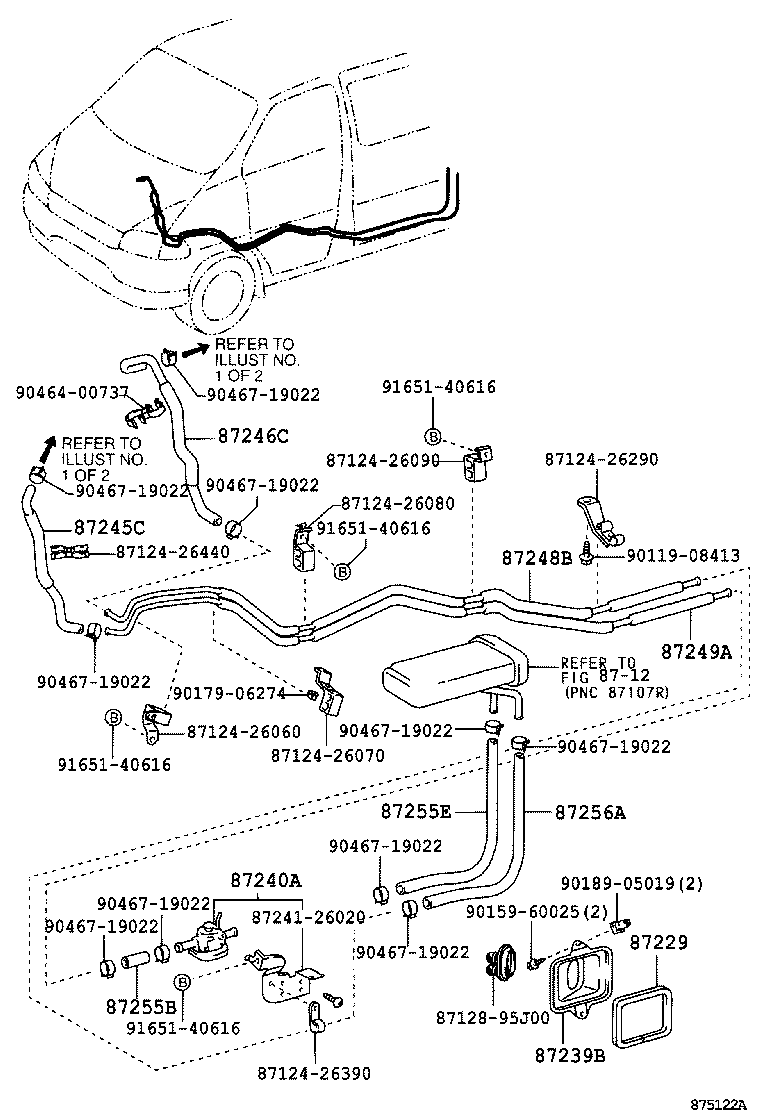

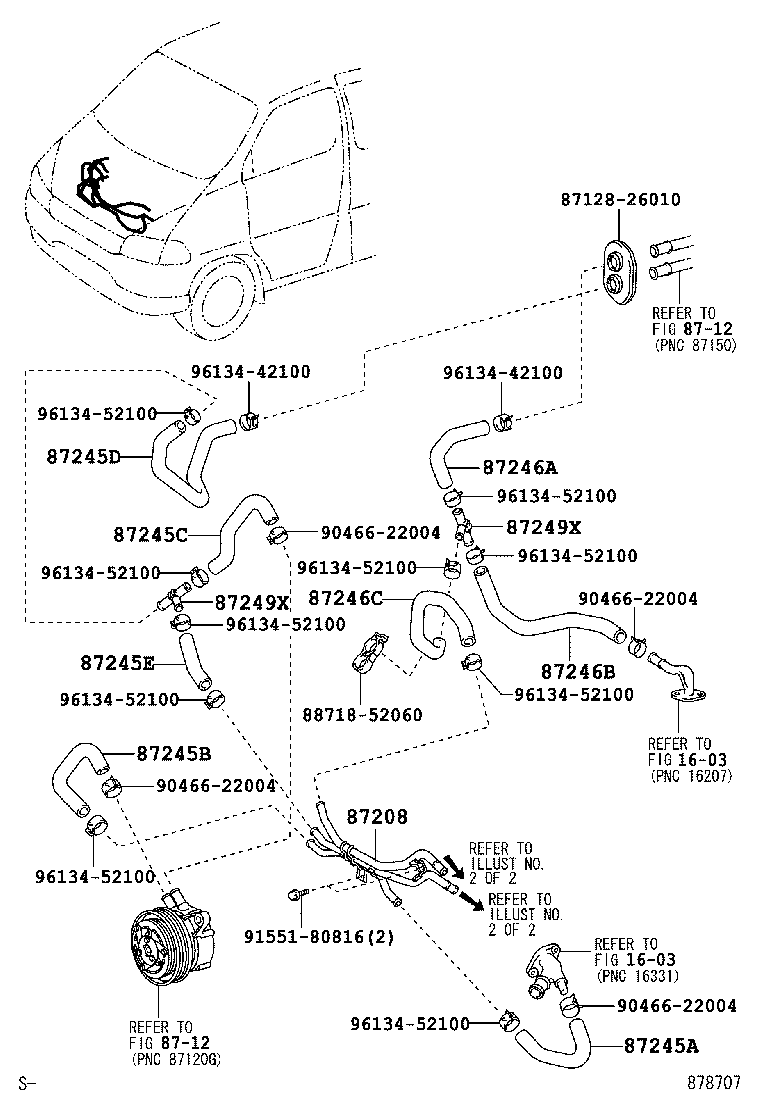

Part groups
| PNC | Description |
|---|---|
| 87208 | Pipe Sub-assy, Heater Water |
| 87229 | Packing, Heater Inlet Hole Cover |
| 87239B | Cover, Heater Inlet Hole |
| 87240A | Valve Assy, Rear Heater Water |
| 87245A | Hose, Heater Water, Inlet A |
| 87245B | Hose, Heater Water, Inlet B |
| 87245C | Hose, Heater Water ,Inlet C |
| 87245D | Hose, Heater Water, Inlet D |
| 87245E | Hose, Heater Water, Inlet E |
| 87245H | Hose, Heater Water, Inlet H |
| 87246A | Hose, Heater Water, Outlet A |
| 87246B | Hose, Heater Water, Outlet B |
| 87246C | Hose, Heater Water, Outlet C |
| 87246D | Hose, Heater Water, Outlet D |
| 87246E | Hose, Heater Water, Outlet E |
| 87248 | Pipe Sub-assy, Water |
| 87248A | Pipe, Heater Water Inlet, A |
| 87248B | Pipe, Heater Water Inlet, B |
| 87249A | Pipe, Heater Water Outlet, A |
| 87249X | Pipe, Water |
| 87255A | Hose, Rear Heater Water Inlet, A(FROM ENGINE) |
| 87255B | Hose, Rear Heater Water Inlet, B |
| 87255E | Hose, Rear Heater Water Inlet, E(TO HEATER UNIT) |
| 87256A | Hose, Rear Heater Water Outlet, A (FROM HEATER UNIT) |
| 87256E | Hose, Rear Heater Water Outlet, E (TO ENGINE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
