Toyota Lexus LM500H/350H
2023-06 → present · chassis AAWH1#,TAWH15 · catalogue 714320 · Europe
Supported model
Data version 2023-11

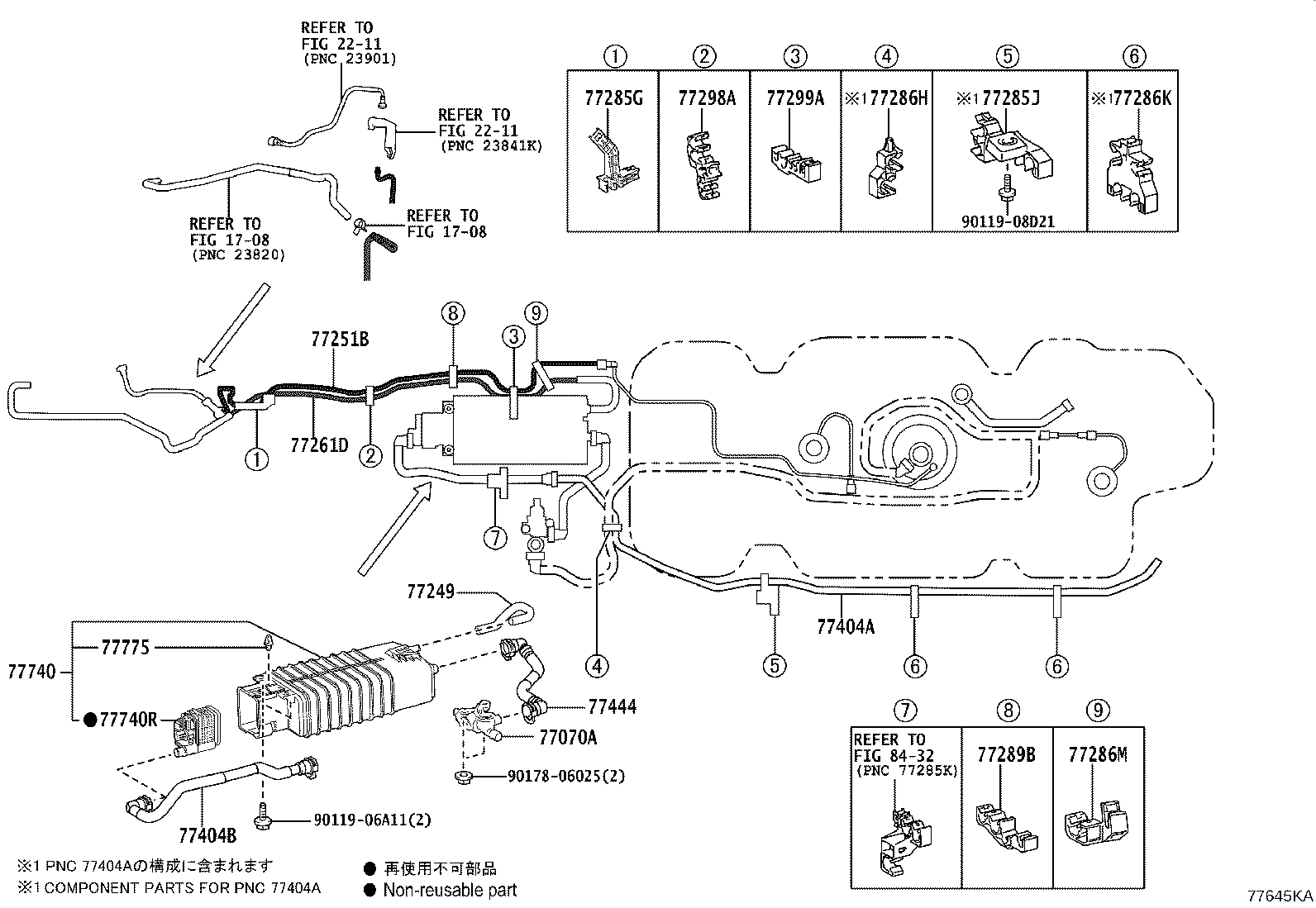

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 77070A — Valve Assy, Close Tank | ||||
| 90910-15087 |
Valve Assy, Close Tank
2023-06 → —
|
AAWH15,TAWH15 CHI,KRE | — | |
| 77249 — Hose, Fuel Emission | ||||
| 77249-V2010 |
Hose, Fuel Emission
2023-06 → —
|
AAWH15,TAWH15 CHI,KRE | — | |
| 77249-V2020 |
Hose, Fuel Emission
2023-06 → —
|
AAWH1#,TAWH15 ARL,EUR,GEN,PHL,RUS,TWN | — | |
| 77251B — Tube, Fuel Main | ||||
| 77251-V2030 |
Tube, Fuel Main
2023-06 → —
|
AAWH15 CHI | — | |
| 77251-V2040 |
Tube, Fuel Main
2023-11 → —
|
TAWH15 CHI,KRE | — | |
| 77251-V2050 |
Tube, Fuel Main
2023-06 → —
|
AAWH1# ARL,EUR,GEN,PHL,RUS,TWN | — | |
| 77251-V2060 |
Tube, Fuel Main
2023-11 → —
|
TAWH15 ARL,GEN,TWN | — | |
| 77261D — Tube, Fuel Tank TO Canister | ||||
| 77261-V2030 |
Tube, Fuel Tank TO Canister
2023-06 → —
|
AAWH1# | — | |
| 77261-V2050 |
Tube, Fuel Tank TO Canister
2023-11 → —
|
TAWH15 | — | |
| 77285G — Clamp, Fuel Tube, NO.1 | ||||
| 77285-V2010 |
Clamp, Fuel Tube, NO.1
2023-06 → —
|
AAWH1# | — | |
| 77285-V2050 |
Clamp, Fuel Tube, NO.1
2023-11 → —
|
TAWH15 | — | |
| 77285J — Clamp, Fuel Tube, NO.1 | ||||
| 77285-V2030 |
Clamp, Fuel Tube, NO.1
2023-06 → —
|
AAWH1#,TAWH15 | — | |
| 77286H — Clamp, Fuel Tube, NO.3 | ||||
| 77286-V2030 |
Clamp, Fuel Tube, NO.3
2023-06 → —
|
AAWH1#,TAWH15 ARL,EUR,GEN,PHL,RUS,TWN | — | |
| 77286-V2040 |
Clamp, Fuel Tube, NO.3
2023-06 → —
|
AAWH15,TAWH15 CHI,KRE | — | |
| 77286K — Clamp, Fuel Tube, NO.2 | ||||
| 77286-V2020 |
Clamp, Fuel Tube, NO.2
2023-06 → —
|
AAWH1#,TAWH15 | — | |
| 77286M — Clamp, Fuel Tube, NO.6 | ||||
| 77289-V2030 |
Clamp, Fuel Tube, NO.6
2023-06 → —
|
AAWH1#,TAWH15 | — | |
| 77289B — Clamp, Fuel Tube, NO.3 | ||||
| 77289-V2020 |
Clamp, Fuel Tube, NO.3
2023-06 → —
|
AAWH1#,TAWH15 | — | |
| 77298A — Clamp, Fuel Tube, NO.4 | ||||
| 77298-12160 |
Clamp, Fuel Tube, NO.4
2023-06 → —
|
AAWH1#,TAWH15 | — | |
| 77299A — Clamp, Fuel Tube, NO.5 | ||||
| 77299-V2010 |
Clamp, Fuel Tube, NO.5
2023-06 → —
|
AAWH1#,TAWH15 | — | |
| 77404A — Hose Sub-assy, Fuel Tank Vent | ||||
| 77404-V2020 |
Hose Sub-assy, Fuel Tank Vent
2023-06 → —
|
AAWH15,TAWH15 CHI,KRE | — | |
| 77404-V2030 |
Hose Sub-assy, Fuel Tank Vent
2023-06 → —
|
AAWH1#,TAWH15 ARL,EUR,GEN,PHL,RUS,TWN | — | |
| 77404B — Hose Sub-assy, Fuel Tank Vent, NO.2 | ||||
| 77404-V2010 |
Hose Sub-assy, Fuel Tank Vent, NO.2
2023-06 → —
|
AAWH15,TAWH15 CHI,KRE | — | |
| 77444 — Hose, Fuel Tank Vent | ||||
| 77404-V2050 |
Hose, Fuel Tank Vent
2023-06 → —
|
AAWH15,TAWH15 CHI,KRE | — | |
| 77740 — Canister Assy, Charcoal | ||||
| 77740-33240 |
Canister Assy, Charcoal
2023-06 → —
|
AAWH15,TAWH15 CHI,KRE | — | |
| 77740-42120 |
Canister Assy, Charcoal
2023-06 → —
|
AAWH1#,TAWH15 ARL,EUR,GEN,PHL,RUS,TWN | — | |
| 77740R — Pump Sub-assy, Leak Detection | ||||
| 90910-14008 |
Pump Sub-assy, Leak Detection
2023-06 → —
|
AAWH15,TAWH15 CHI,KRE | — | |
| 77775 — Guide, Charcoal Canister Outlet | ||||
| 77775-33010 |
Guide, Charcoal Canister Outlet
2023-06 → —
|
AAWH15,TAWH15 CHI,KRE | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
