Toyota Lexus LM500H/350H
2023-06 → present · chassis AAWH1#,TAWH15 · catalogue 714320 · Europe
Supported model
Data version 2023-11

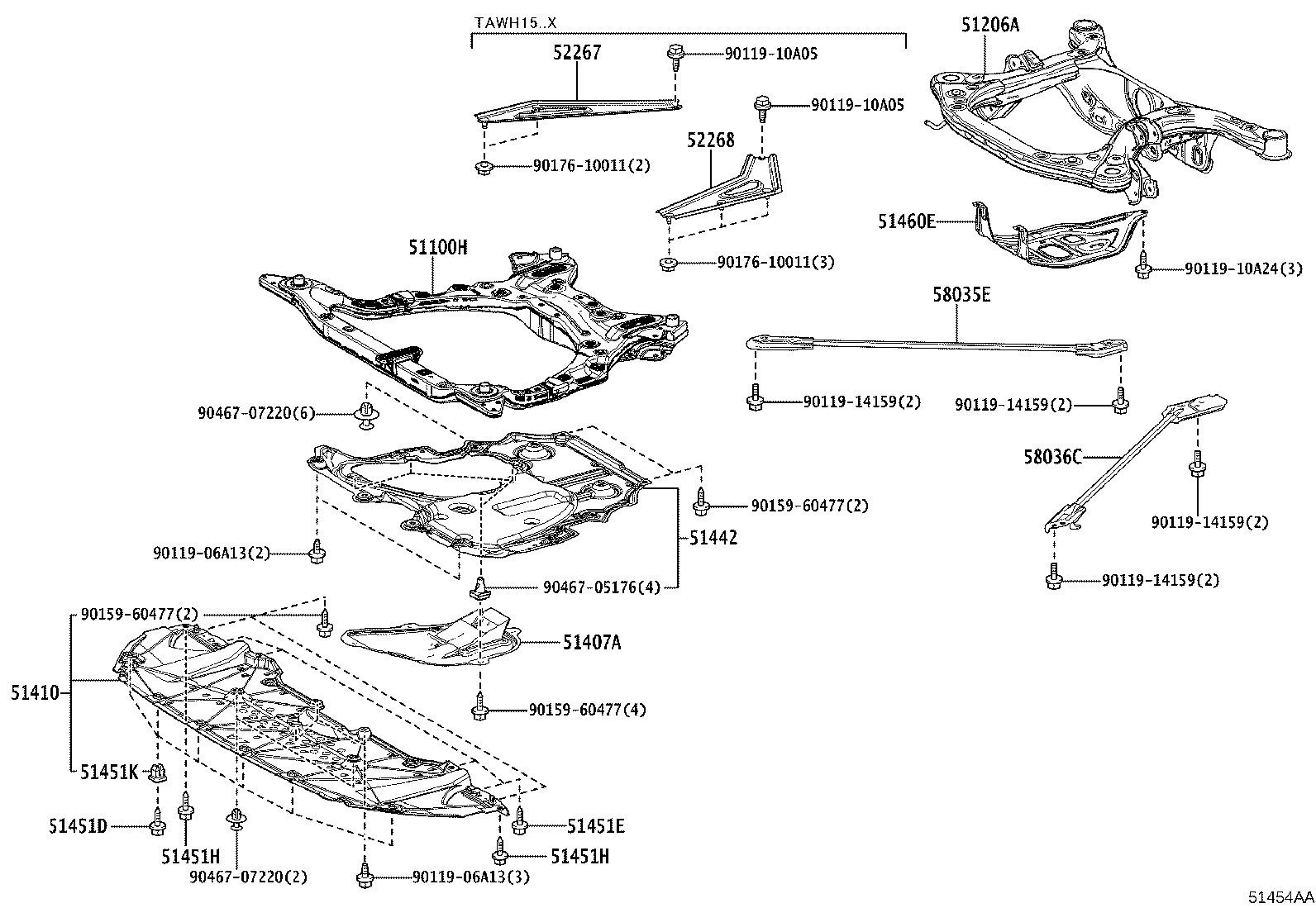

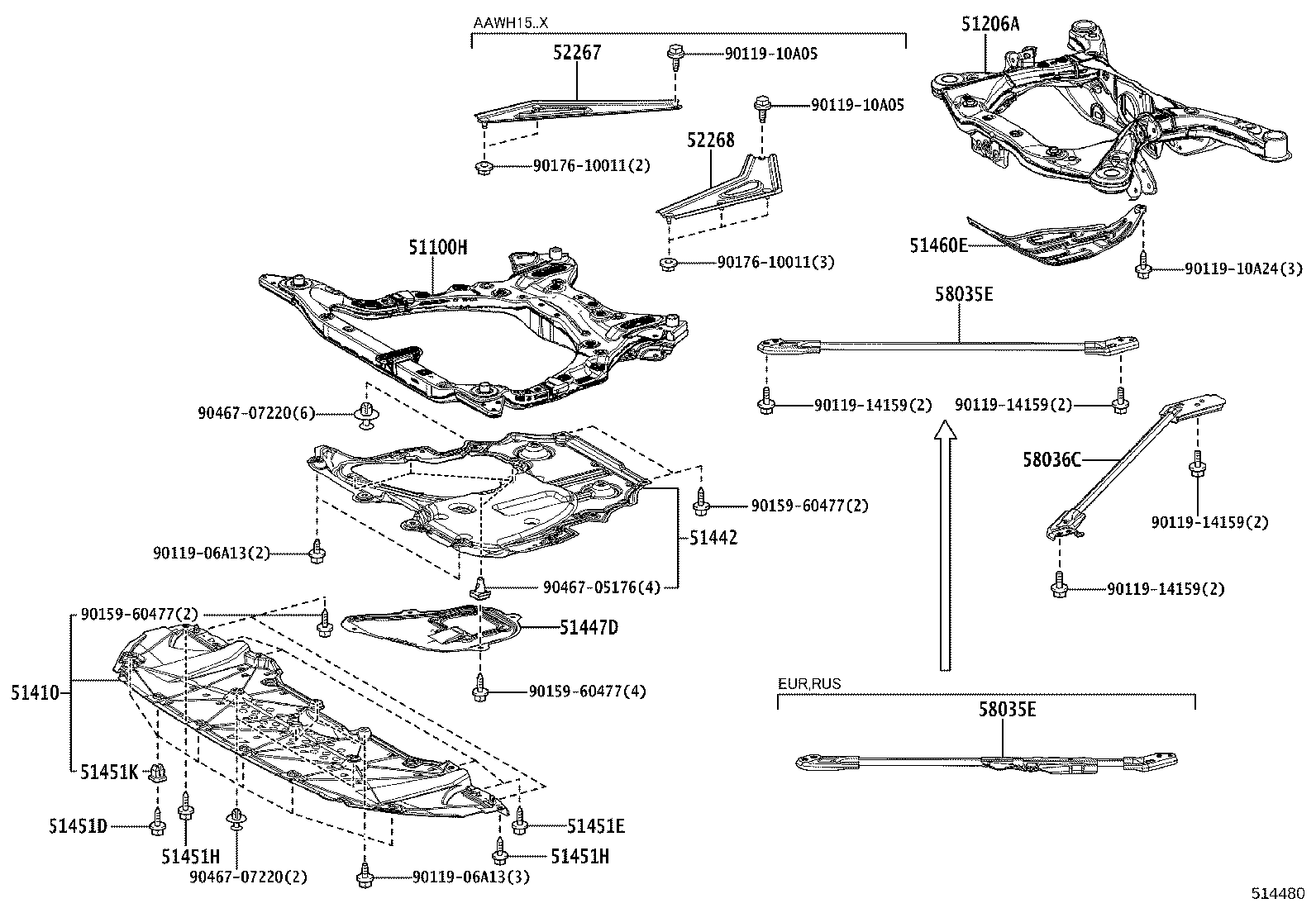

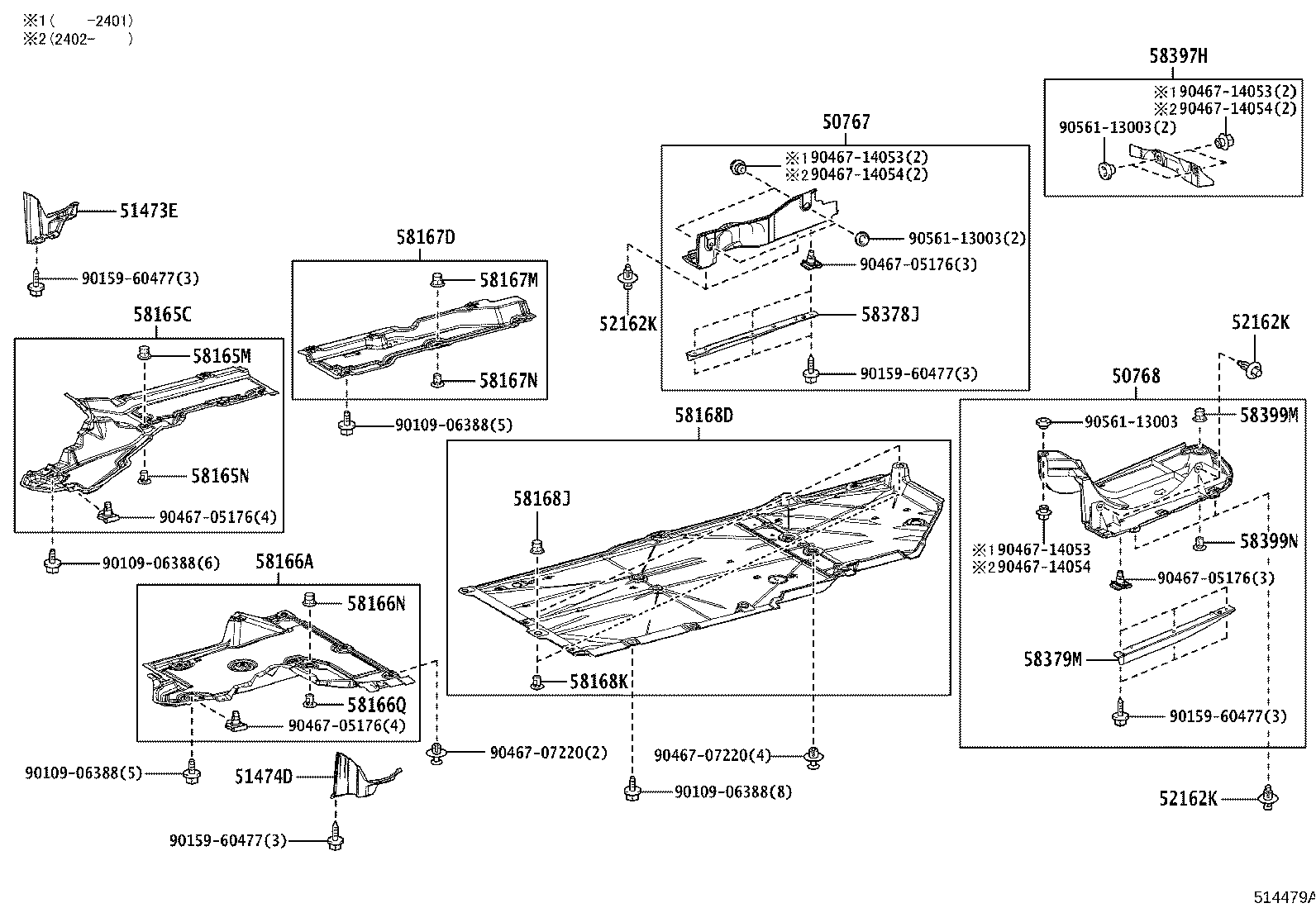

Suspension Crossmember & Under Cover
37 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 50767 | Cover Sub-assy, Rear Floor Side Member, RH |
| 50768 | Cover Sub-assy, Rear Floor Side Member, LH |
| 51100H | Frame Assy, Front |
| 51206A | Member Sub-assy, Rear Suspension |
| 51407A | Cover Sub-assy, Engine Under, NO.3 |
| 51410 | Cover Assy, Engine Under, NO.1 |
| 51442 | Cover, Engine Under, NO.2 |
| 51447D | Cover, Engine Under, NO.4 Center |
| 51451D | Screw, NO.1 |
| 51451E | Screw, NO.2 |
| 51451H | Screw, NO.3 |
| 51451K | Grommet, Screw, NO.1 |
| 51460E | Protector Assy, Motor Under |
| 51473E | Cover, Engine Under, NO.5 RH |
| 51474D | Cover, Engine Under, NO.5 LH |
| 52162K | Piece, Rear Bumper |
| 52267 | Reinforce, Rear Suspension Member Lower Stopper, RH |
| 52268 | Reinforce, Rear Suspension Member Lower Stopper, LH |
| 58035E | Brace Sub-assy, Rear Floor Panel, RH |
| 58036C | Brace Sub-assy, Rear Floor Panel, LH |
| 58165C | Cover, Front Floor, RH |
| 58165M | Clip, Front Floor Cover, NO.1 |
| 58165N | Clip, Front Floor Cover, NO.2 |
| 58166A | Cover, Front Floor, LH |
| 58166N | Clip, Front Floor Cover, NO.3 |
| 58166Q | Clip, Front Floor Cover, NO.4 |
| 58167D | Cover, Front Floor, Center RH |
| 58167M | Clip, Front Floor Cover, NO.5 |
| 58167N | Clip, Front Floor Cover, NO.6 |
| 58168D | Cover, Front Floor, Center LH |
| 58168J | Clip, Front Floor Cover, NO.7 |
| 58168K | Clip, Front Floor Cover, NO.8 |
| 58378J | Cover, Lower Back Trim Retainer, RH |
| 58379M | Cover, Lower Back Trim Retainer, LH |
| 58397H | Cover, Body Lower Back, RH |
| 58399M | Clip, Floor Under Cover, NO.1 |
| 58399N | Clip, Floor Under Cover, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
