Toyota Lexus LM500H/350H
2023-06 → present · chassis AAWH1#,TAWH15 · catalogue 714320 · Europe
Supported model
Data version 2023-11

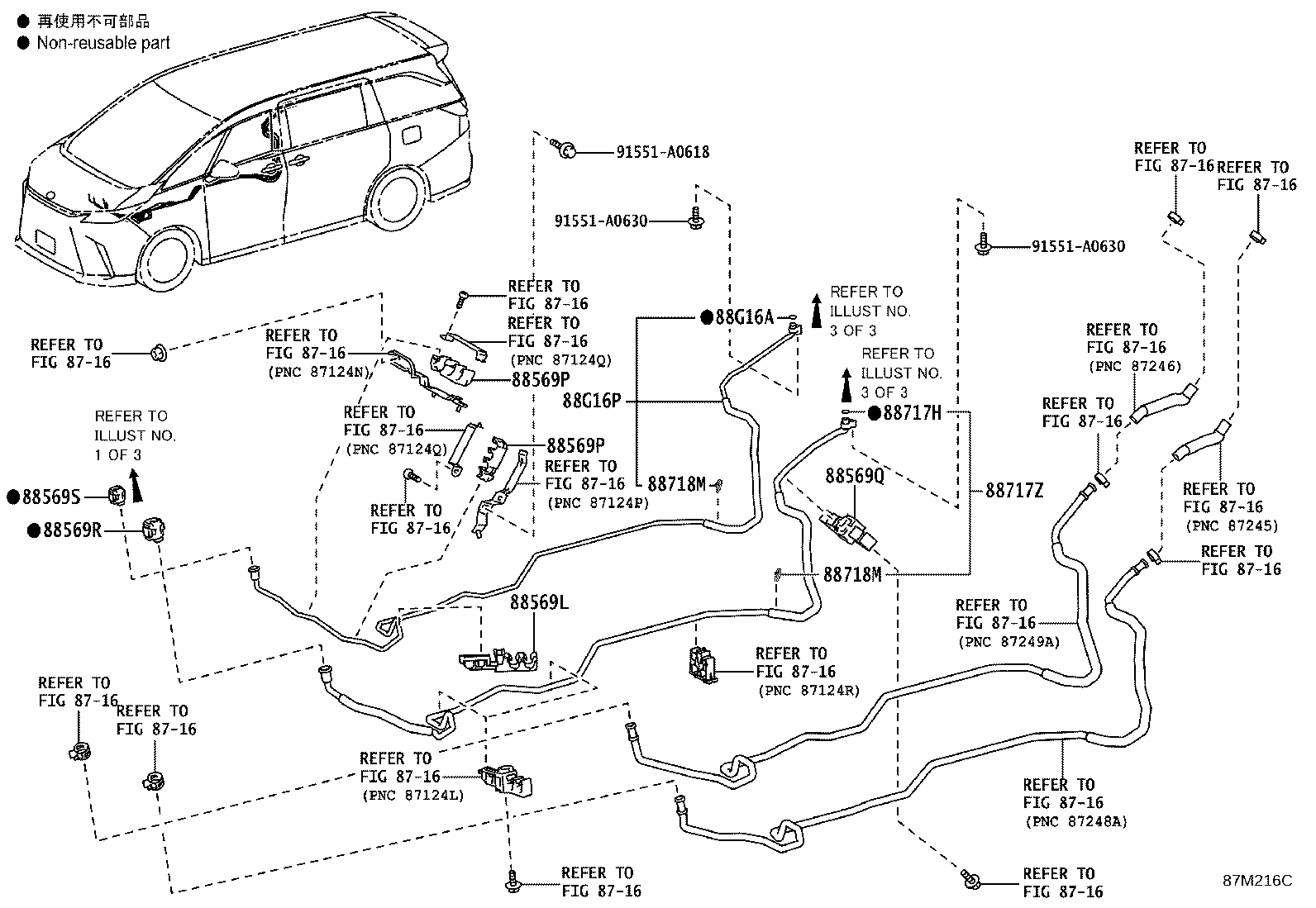

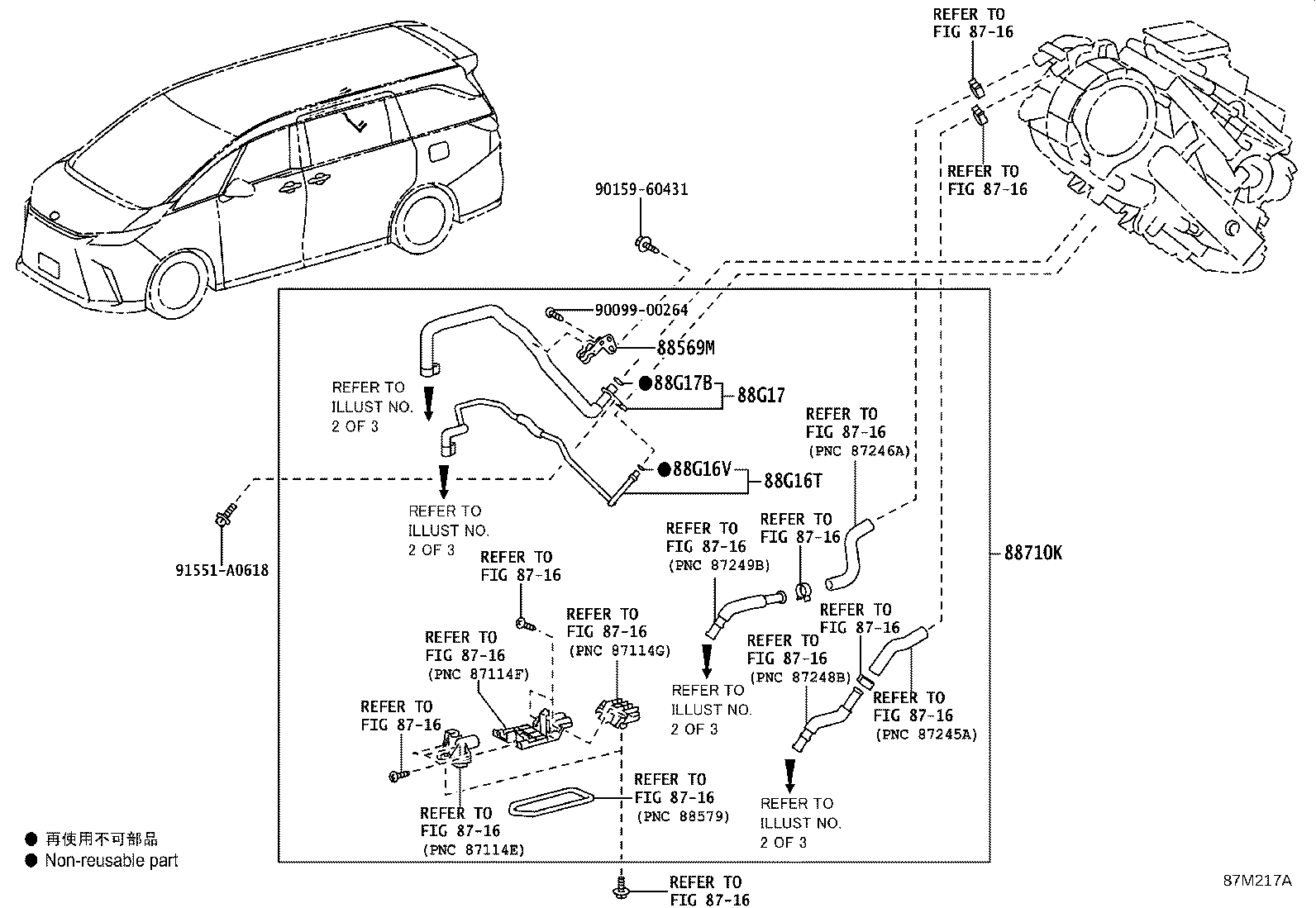

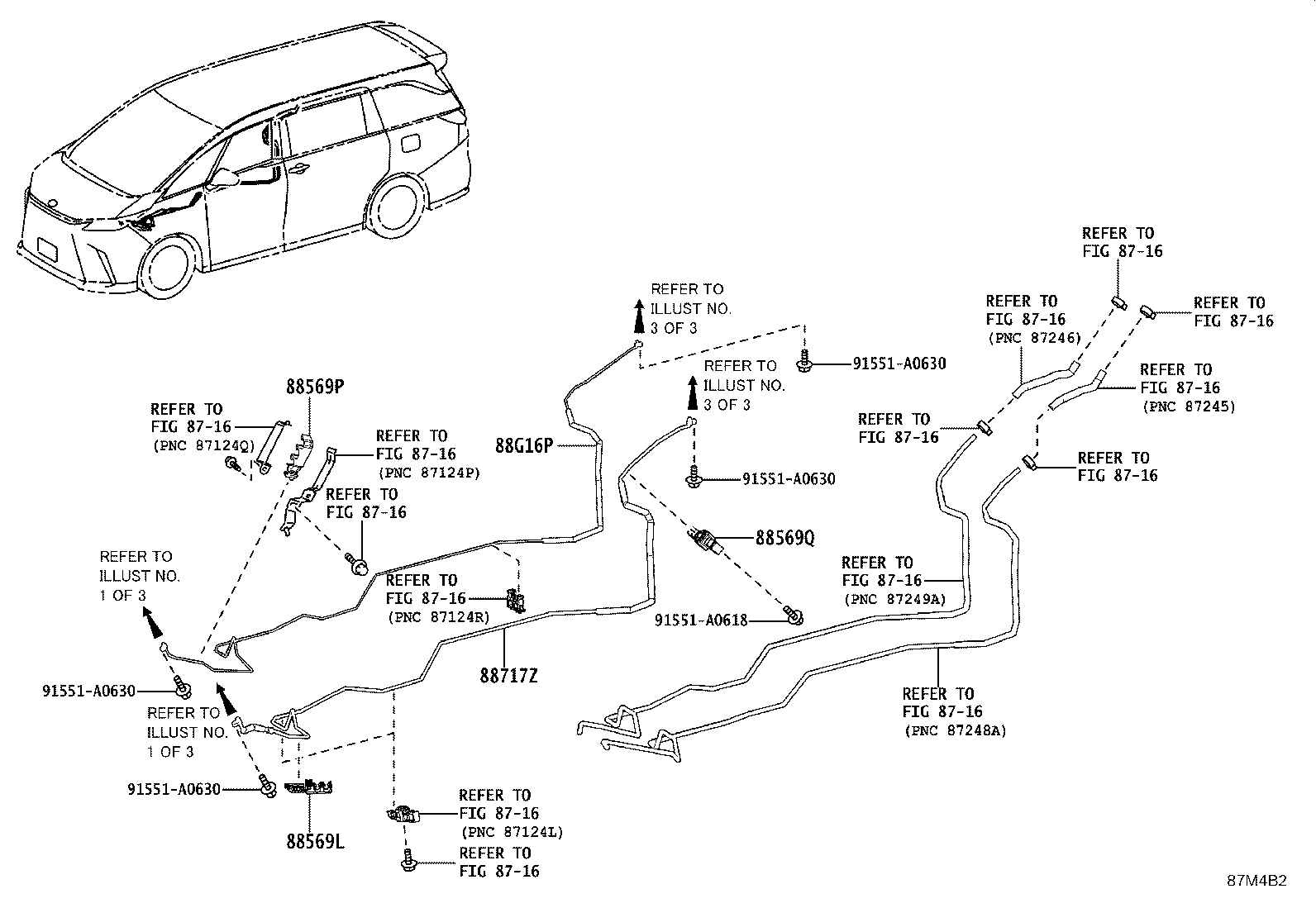

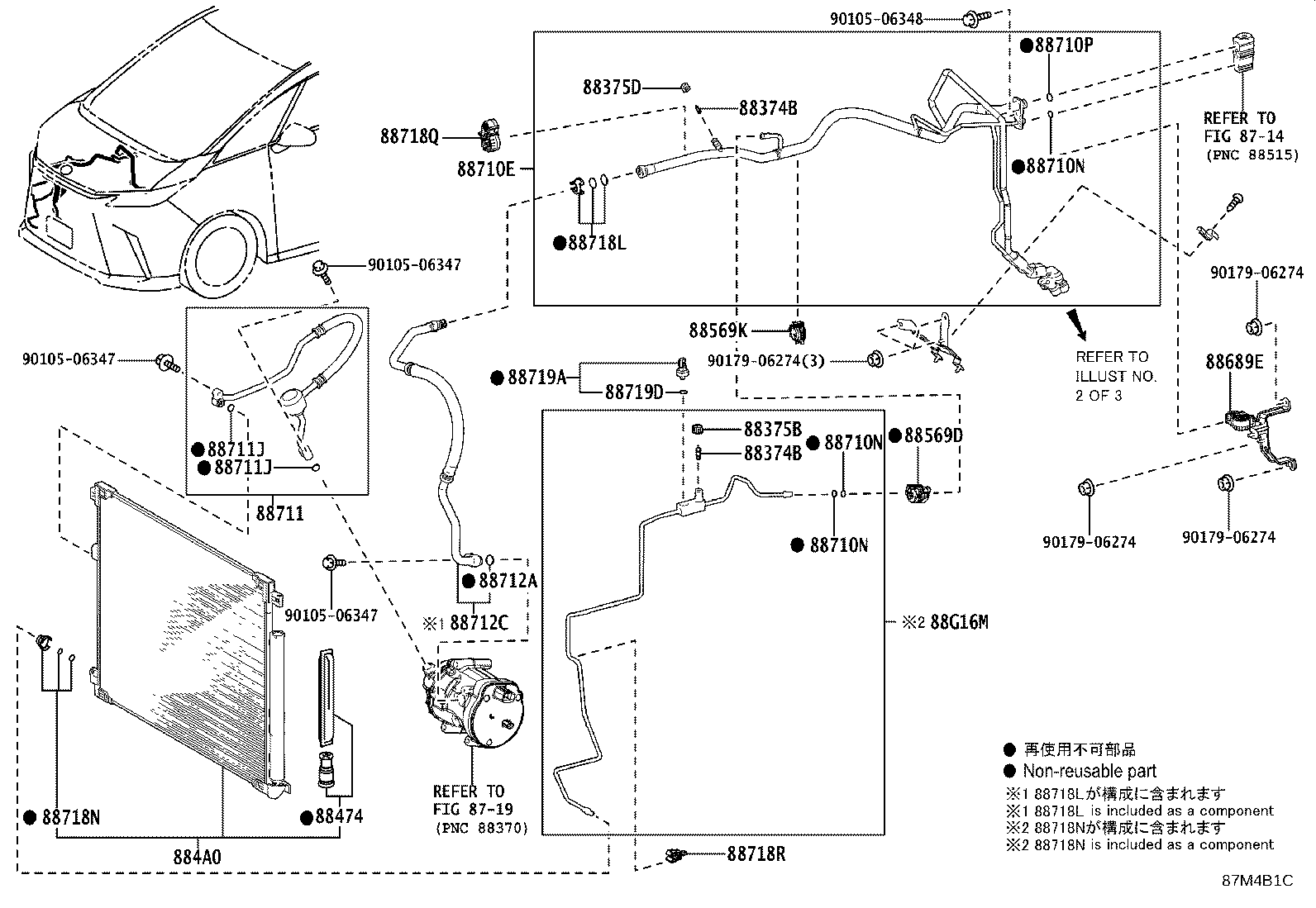

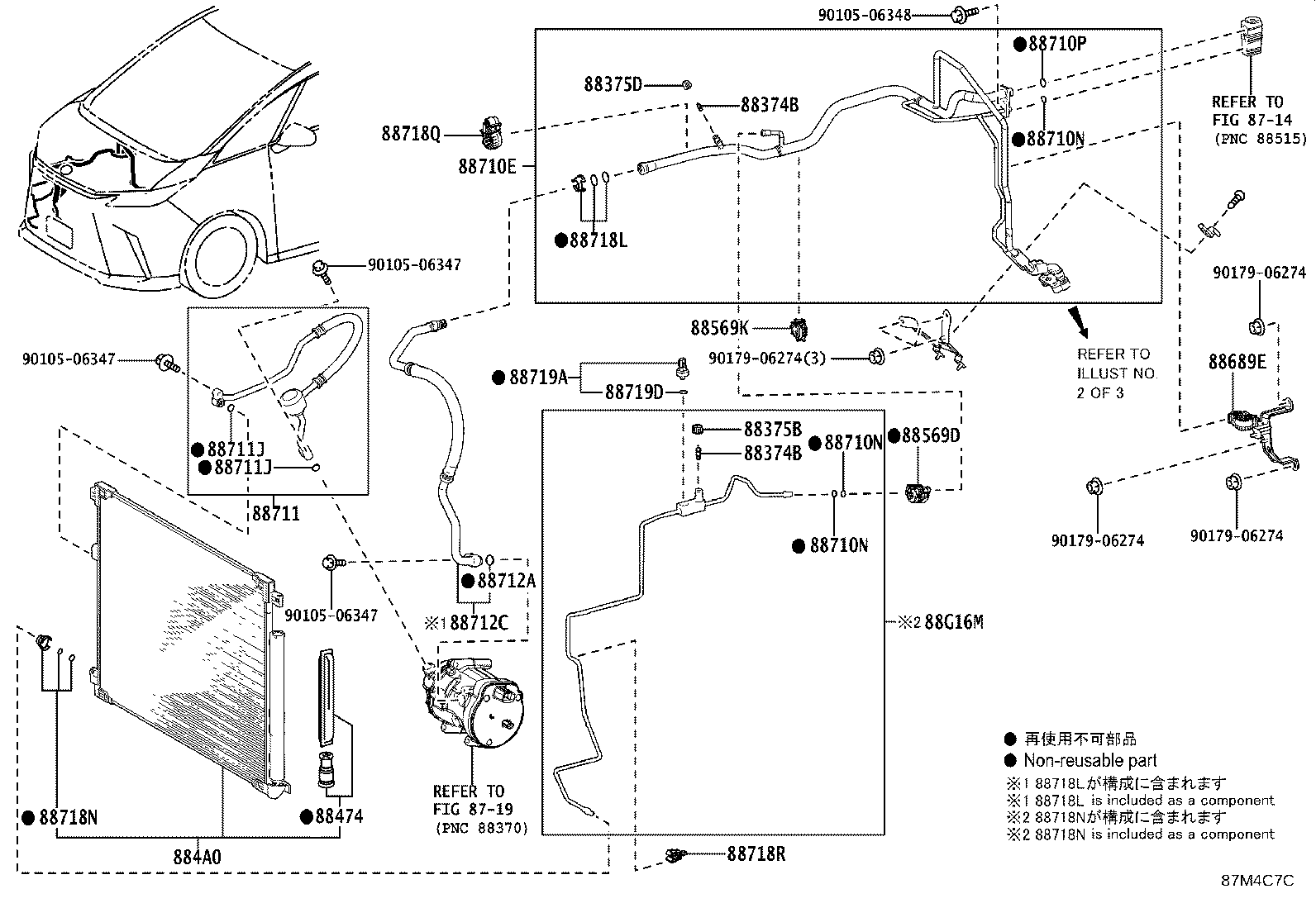

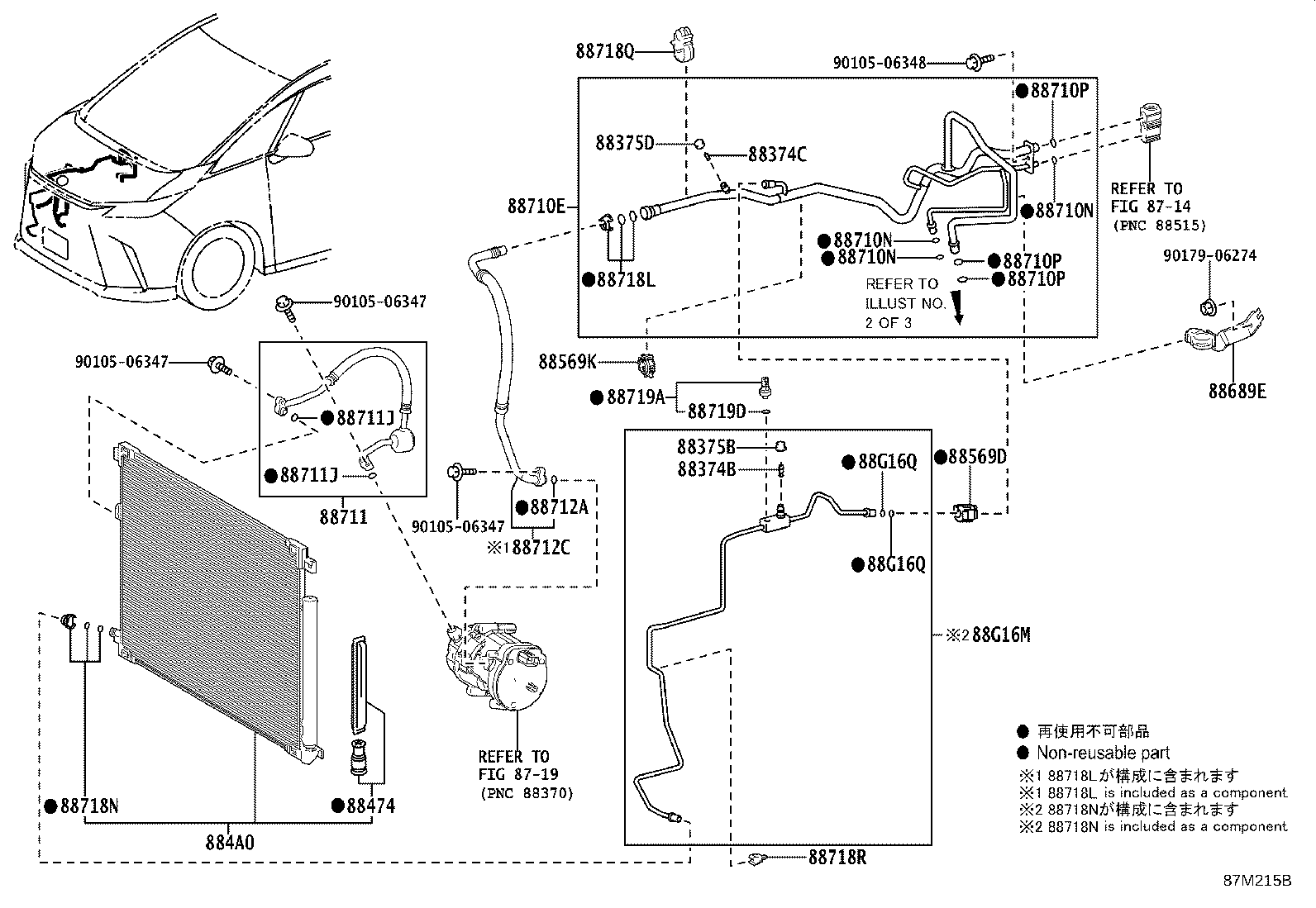

Heating & Air Conditioning - Cooler Piping
40 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 88374B | Valve, Service, NO.1 |
| 88374C | Valve, Service, NO.2 |
| 88375B | Cap, Service Valve, NO.1 |
| 88375D | Cap, Service Valve, NO.2 |
| 88474 | Dryer, Cooler |
| 884A0 | Condenser Assy, Cooler |
| 88569D | Clamp, Cooler, NO.1 |
| 88569K | Clamp, Cooler, NO.2 |
| 88569L | Clamp, Cooler, NO.3 |
| 88569M | Clamp, Piping, NO.1 |
| 88569P | Clamp, Cooler, NO.4 |
| 88569Q | Clamp, Cooler, NO.5 |
| 88569R | Clamp, Cooler, NO.6 |
| 88569S | Clamp, Cooler, NO.7 |
| 88689E | Bracket, Cooler, NO.1 |
| 88710E | Tube & Accessory Assy, Air Conditioner |
| 88710K | Tube & Accessory Assy, Air Conditioner, NO.3 |
| 88710N | Ring, O, NO.1(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88710P | Ring, O, NO.2(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88711 | Hose, Cooler Refrigerant Discharge, NO.1 |
| 88711J | Ring, O, NO.1(FOR DISCHARGE HOSE) |
| 88712A | Ring, O(FOR COOLER REFRIGERANT SUCTION HOSE) |
| 88712C | Hose, Suction |
| 88717H | Ring, O(FOR COOLER REFRIGERANT SUCTION PIPE) |
| 88717Z | Tube, Suction, NO.2 |
| 88718L | Clamp, Piping |
| 88718M | Clamp, Piping |
| 88718N | Clamp, Piping |
| 88718Q | Clamp, Piping |
| 88718R | Clamp, Piping |
| 88719A | Sensor, Air Conditioner Pressure |
| 88719D | Ring, O(FOR AIR CONDITIONER PRESSURE SENSOR) |
| 88G16A | Ring, O, NO.1(FOR COOLER REFRIGERANT LIQUID PIPE) |
| 88G16M | Tube, Liquid, NO.1 |
| 88G16P | Tube, Liquid, NO.3 |
| 88G16Q | Ring, O, NO.1(FOR LIQUID TUBE) |
| 88G16T | Tube, Liquid, NO.4 |
| 88G16V | Ring, O, NO.4 (FOR LIQUID TUBE) |
| 88G17 | Tube, Suction, NO.3 |
| 88G17B | Ring, O, NO.1 (FOR SUCTION TUBE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
