Toyota Toyoace
1971-09 → 1979-02 · chassis RY1#,JY16 · catalogue 731220 · Europe
Discontinued model
Data version 1979-02

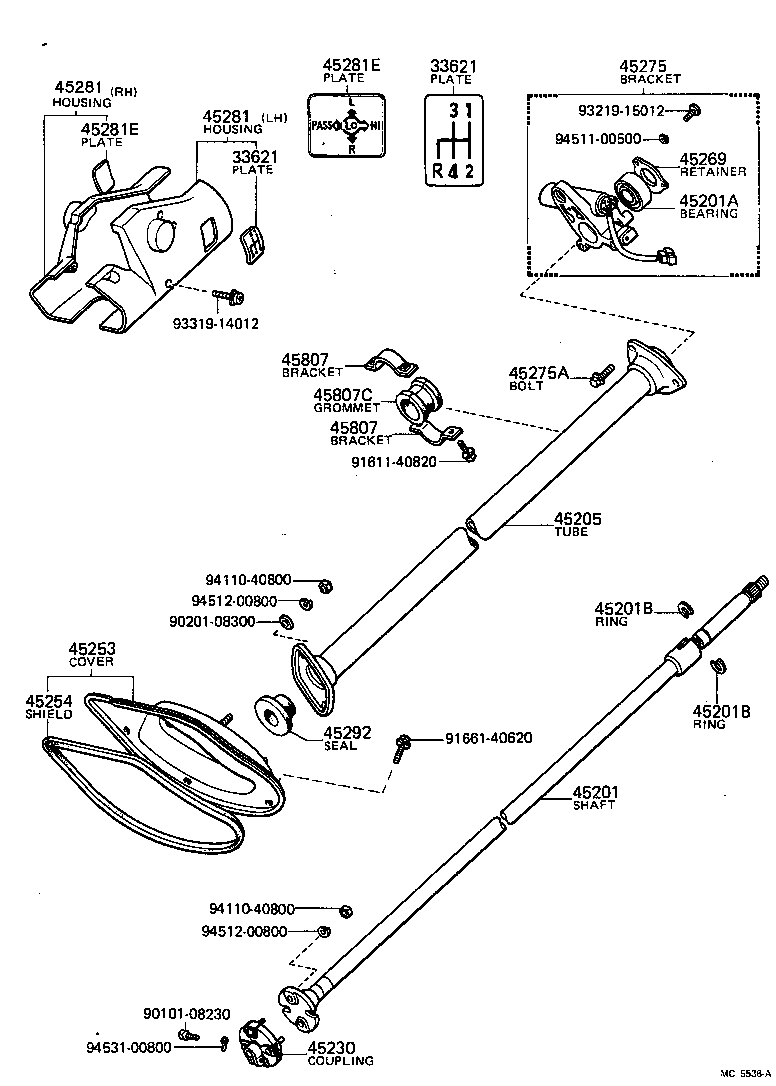

Steering Column & Shaft
44 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 33621 | Plate, Control Lever Caution |
| 45201 | Shaft Sub-assy, Steering Main |
| 45201A | Bearing(FOR STEERING MAIN SHAFT) |
| 45201B | Ring, Shaft Snap(FOR STEERING MAIN SHAFT) |
| 45201G | Spring, Compression(FOR STEERING MAIN SHAFT) |
| 45205 | Tube Sub-assy, Steering Column |
| 45215 | Collar, Main Shaft Bearing Thrust |
| 45230 | Coupling Assy, Flexible |
| 45240 | Worm Assy, Steering |
| 45240A | Bearing(FOR STEERING WORM) |
| 45240B | Seal, Oil(FOR STEERING WORM) |
| 45240D | Shim(FOR STEERING WORM BEARING ADJUST) |
| 45253 | Cover, Steering Column Hole |
| 45254 | Shield, Steering Column Hole |
| 45269 | Retainer, Main Shaft Bearing |
| 45275 | Bracket, Steering Column, Upper |
| 45275A | Bolt, Hexagon(FOR STEERING COLUMN BRACKET) |
| 45281 | Housing, Steering Column |
| 45281E | Plate, Safety Caution |
| 45292 | Seal, Main Shaft Lower Dust |
| 45301 | Housing Sub-assy, Steering Gear |
| 45301A | Bush OR Bearing, Sector Shaft, NO.1 |
| 45301B | Seal, Oil(FOR SECTOR SHAFT) |
| 45301D | Bolt, Stud(FOR STEERING GEAR HOUSING) |
| 45301H | Bush OR Bearing, Sector Shaft, NO.2 |
| 45310 | Housing Assy, Steering Gear |
| 45312 | Bracket, Steering Gear Housing |
| 45321 | Cover, Gear Housing End |
| 45322 | Gasket, Gear Housing End Cover |
| 45323 | Shim, Gear Housing End Cover |
| 45331 | Cover, Sector Shaft End |
| 45332 | Gasket, Sector Shaft End Cover |
| 45351 | Shaft, Steering Sector |
| 45351A | Nut, Hexagon(FOR SECTOR SHAFT TO PITMAN ARM SETTING) |
| 45351D | Shim(FOR STEERING SECTOR ADJUSTING) |
| 45351K | Roller Kit, Steering Sector |
| 45352 | Washer, Sector Shaft Thrust |
| 45357 | Screw, Sector Shaft Adjusting |
| 45361A | Shim(FOR STEERING SECTOR ROLLER ADJUST) |
| 45361B | Nut(FOR STEERING SECTOR ROLLER SETTING) |
| 45372 | Plug, Steering Gear Housing Oil |
| 45401 | Arm Sub-assy, Pitman |
| 45807 | Bracket Sub-assy, Steering Column Upper Support |
| 45807C | Grommet(FOR STEERING COLUMN CLAMP) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
