Toyota Toyoace
1971-09 → 1979-02 · chassis RY1#,JY16 · catalogue 731220 · Europe
Discontinued model
Data version 1979-02

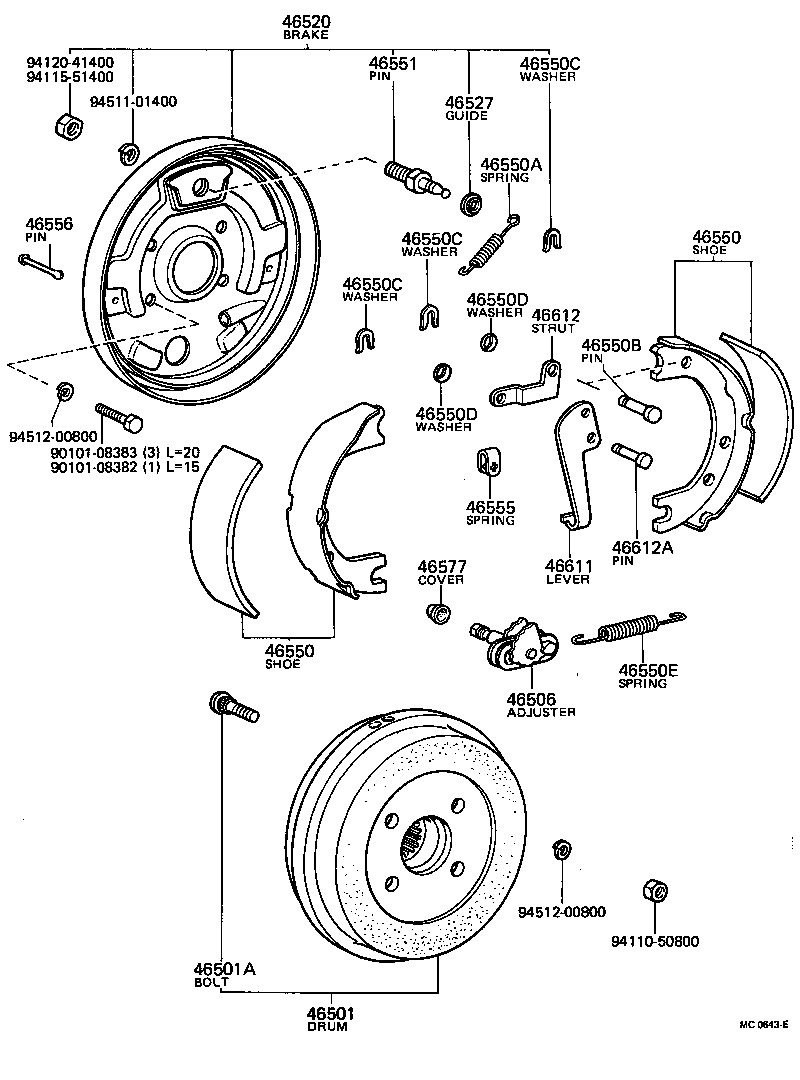

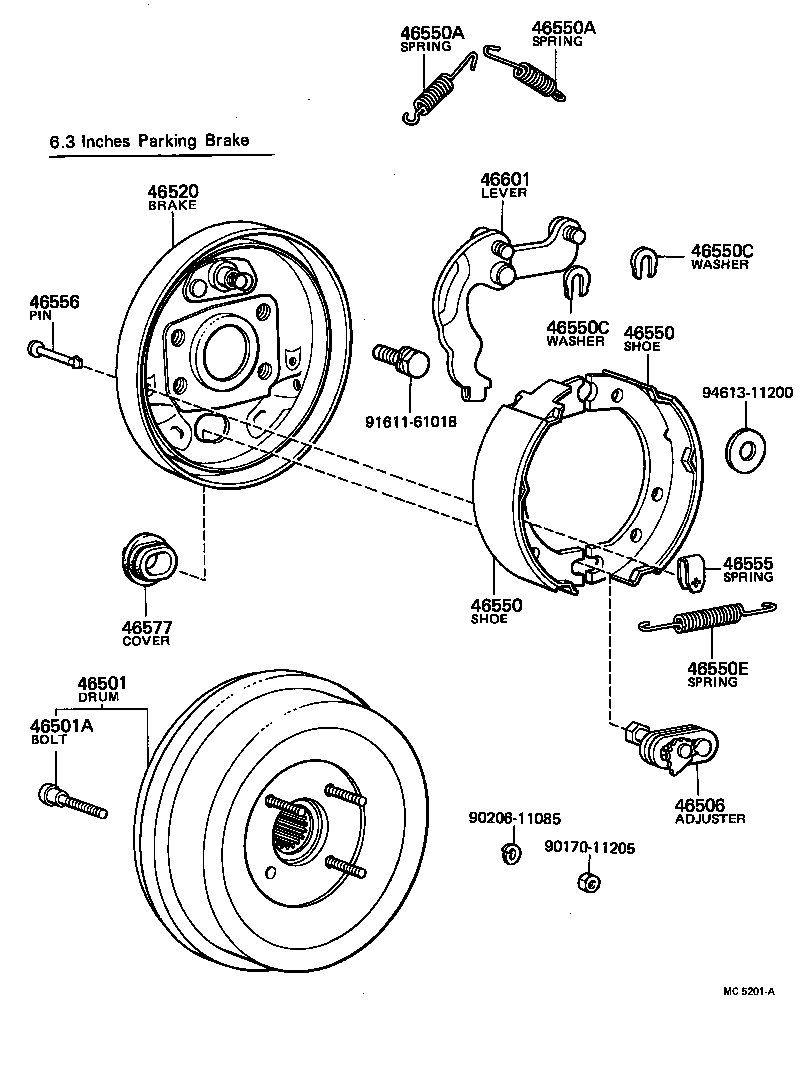

Parking Brake & Cable
37 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 46110 | Handle Assy, Parking Brake Control |
| 46114 | Pin, Parking Brake Plunger |
| 46301 | Lever Sub-assy, Parking Brake Intermediate |
| 46301A | Spring, Tension(FOR INTERMEDIATE LEVER) |
| 46301B | Bush(FOR INTERMEDIATE LEVER) |
| 46311 | Pawl, Parking Brake |
| 46311A | Spring(FOR PARKING BRAKE PAWL) |
| 46331A | Pin, W/Hole(FOR INTERMEDIATE LEVER PULL ROD) |
| 46410 | Cable Assy, Parking Brake, NO.1 |
| 46420 | Cable Assy, Parking Brake, NO.2 |
| 46420F | Seal, Dust(FOR PARKING BRAKE CABLE) |
| 46420G | Spring(FOR PARKING CABLE INNER WIRE SET) |
| 46420P | Spacer, Parking Brake |
| 46441 | Nut, Wire Adjusting, NO.1 |
| 46442 | Pin, Wire Pivot |
| 46444 | Retainer, Cable Adjusting |
| 46471 | Pulley, Wire |
| 46471B | Pin, W/Hole(FOR WIRE PULLEY SET) |
| 46501 | Drum Sub-assy, Parking Brake |
| 46501A | Bolt, Serration(FOR PARKING BRAKE DRUM) |
| 46506 | Adjuster Sub-assy, Parking Brake Shoe, RH OR Center |
| 46520 | Plate Sub-assy, Parking Brake |
| 46527 | Guide, Shoe(FOR PARKING BRAKE) |
| 46550 | Shoe Assy, Parking Brake, RH OR Center NO.2 |
| 46550A | Spring, Tension, NO.1(FOR PARKING BRAKE SHOE RETURN) |
| 46550B | Pin(FOR PARKING BRAKE SHOE) |
| 46550C | Washer, Type C(FOR PARKING BRAKE SHOE) |
| 46550D | Washer, Wave(FOR PARKING BRAKE SHOE) |
| 46550E | Spring, Tension, NO.2(FOR PARKING BRAKE SHOE RETURN) |
| 46551 | Pin, Anchor(FOR PARKING BRAKE) |
| 46555 | Spring, Brake Shoe Hold Down |
| 46556 | Pin, Shoe Hold Down Spring |
| 46577 | Cover, Adjusting Cam Hole |
| 46601 | Lever Sub-assy, Parking Brake Shoe |
| 46611 | Lever, Parking Brake Shoe, RH OR Center |
| 46612 | Strut, Parking Brake Shoe Lever |
| 46612A | Pin(FOR PARKING BRAKE SHOE LEVER STRUT) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
