Toyota DYNA150
1985-08 → 1987-08 · chassis YY5#,6#,LY60 · catalogue 731240 · Europe
Discontinued model
Data version 1987-12

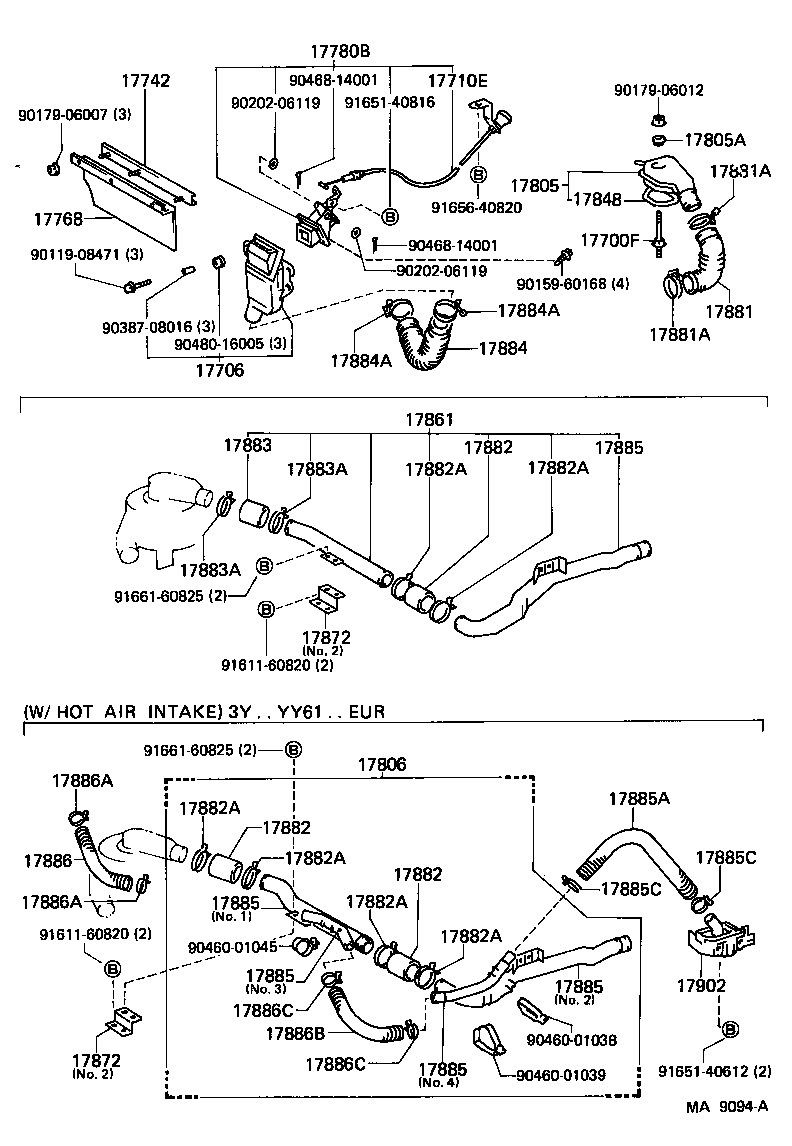

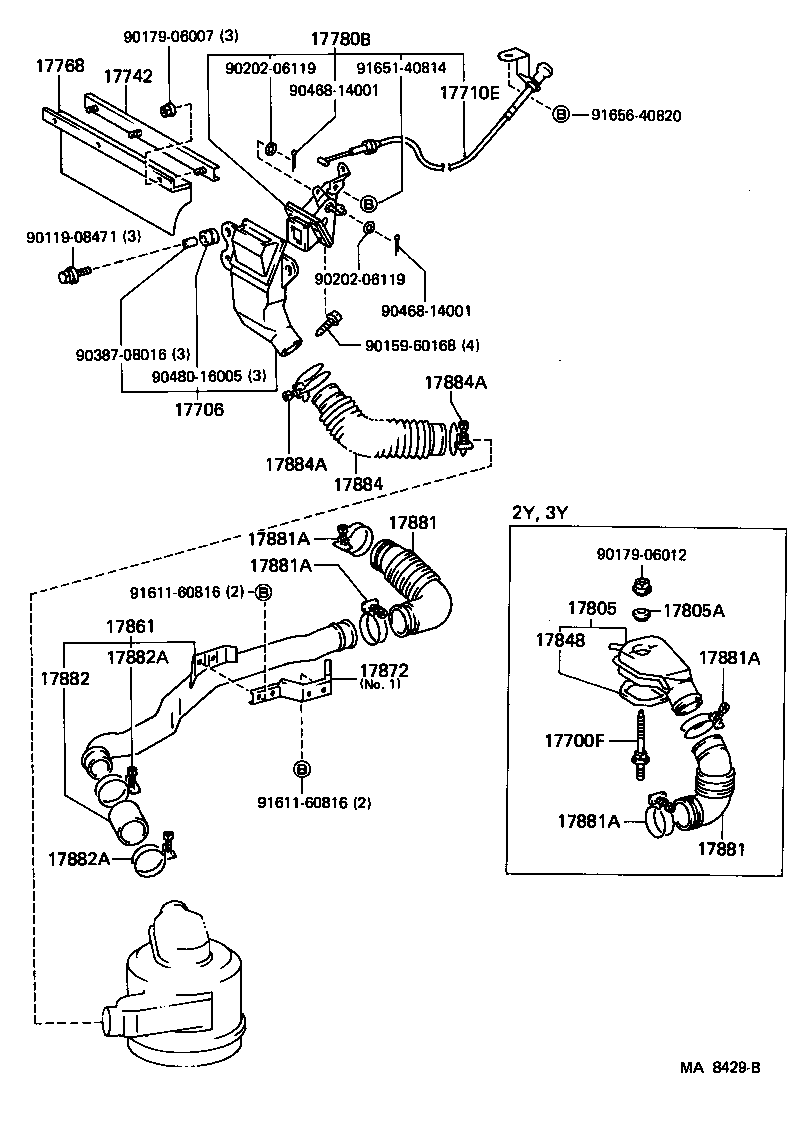

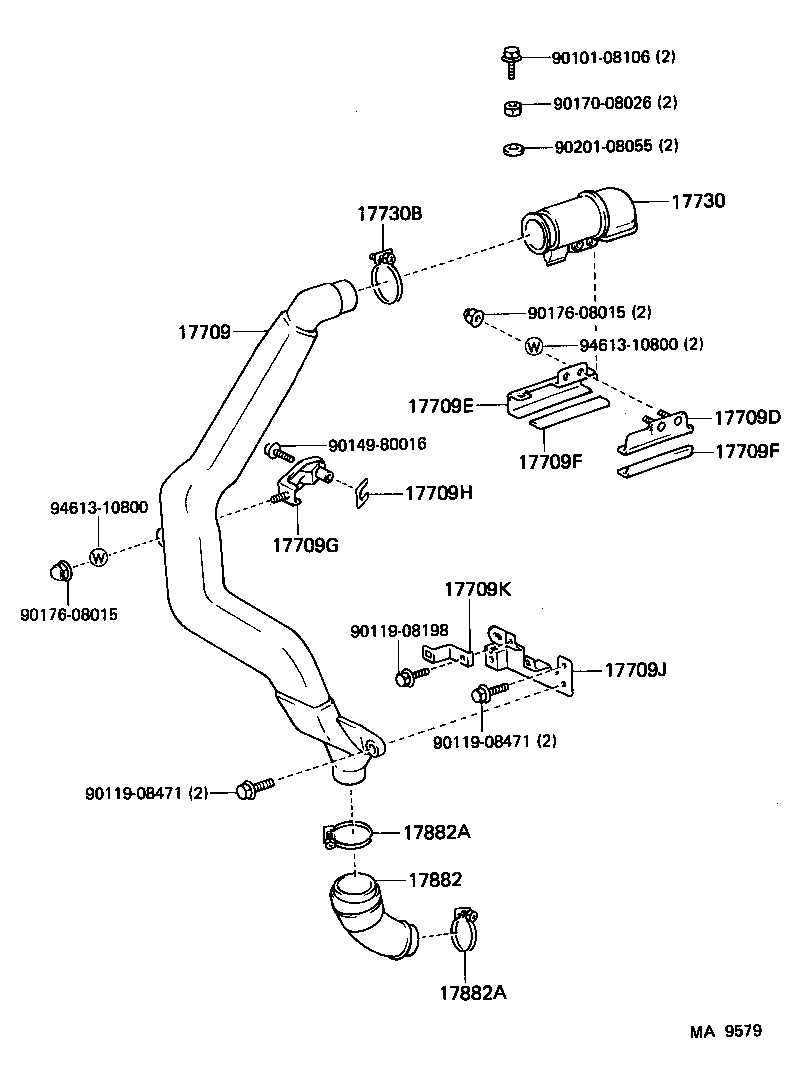

Air Cleaner
48 part groups · 8 illustrations
Part groups
| PNC | Description |
|---|---|
| 17700 | Cleaner Assy, Air |
| 17700A | Nut, Wing(FOR AIR CLEANER) |
| 17700F | Bolt, Stud(FOR AIR CLEANER SETTING) |
| 17700X | Bracket, Air Cleaner |
| 17701 | Case Sub-assy, Air Cleaner |
| 17705 | Cap Sub-assy, Air Cleaner |
| 17706 | Inlet Sub-assy, Air Cleaner, NO.2 |
| 17709 | Inlet Sub-assy, Air Cleaner |
| 17709D | Bracket, Air Cleaner Inlet, NO.1 |
| 17709E | Bracket, Air Cleaner Inlet, NO.2 |
| 17709F | Pad, Air Cleaner Inlet, NO.2 |
| 17709G | Bracket Sub-assy, Air Cleaner Inlet Pipe |
| 17709H | Pad, Air Cleaner Inlet, NO.1 |
| 17709J | Bracket, Air Cleaner Inlet, NO.3 |
| 17709K | Bracket, Air Cleaner Inlet, NO.4 |
| 17710E | Cable Sub-assy |
| 17730 | Precleaner Assy, Air W/Hose |
| 17730B | Clamp, Hose(FOR PRECLEANER HOSE) |
| 17736 | Nut, Air Cleaner Case |
| 17742 | Plate, Air Cleaner Inlet Cover |
| 17768 | Cover, Air Cleaner Inlet |
| 17780B | Bracket Sub-assy, Air Cleaner Shutter |
| 17801 | Element Sub-assy, Air Cleaner Filter |
| 17805 | Connector Sub-assy, Intake Air |
| 17805A | Gasket & Washer, Seal |
| 17806 | Pipe Sub-assy, Air Cleaner, NO.2 |
| 17807 | Plate Sub-assy, Air Cleaner Filter Set |
| 17841 | Gasket, Filter Element |
| 17845 | Gasket, Air Cleaner Cap |
| 17848 | Gasket, Air Cleaner TO Carburetor |
| 17861 | Connector, Intake Air |
| 17872 | Bracket, Intake Air Connector |
| 17881 | Hose, Air Cleaner, NO.1 |
| 17881A | Clamp(FOR AIR CLEANER HOSE, NO.1) |
| 17882 | Hose, Air Cleaner, NO.2 |
| 17882A | Clamp(FOR AIR CLEANER HOSE, NO.2) |
| 17883 | Hose, Air Cleaner, NO.3 |
| 17883A | Clamp(FOR AIR CLEANER HOSE, NO.3) |
| 17884 | Hose, Air Cleaner, NO.4 |
| 17884A | Clamp(FOR AIR CLEANER HOSE, NO.4) |
| 17885 | Pipe, Air Cleaner |
| 17885A | Hose, Air Cleaner, NO.5 |
| 17885C | Clamp(FOR AIR CLEANER HOSE, NO.5) |
| 17886 | Hose, Air Cleaner, NO.6 |
| 17886A | Clamp(FOR AIR CLEANER HOSE, NO.6) |
| 17886B | Hose, Air Cleaner, NO.7 |
| 17886C | Clamp(FOR AIR CLEANER HOSE, NO.7) |
| 17902 | Inlet Sub-assy, Hot Air Intake, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
