Toyota DYNA150
1985-08 → 1987-08 · chassis YY5#,6#,LY60 · catalogue 731240 · Europe
Discontinued model
Data version 1987-12

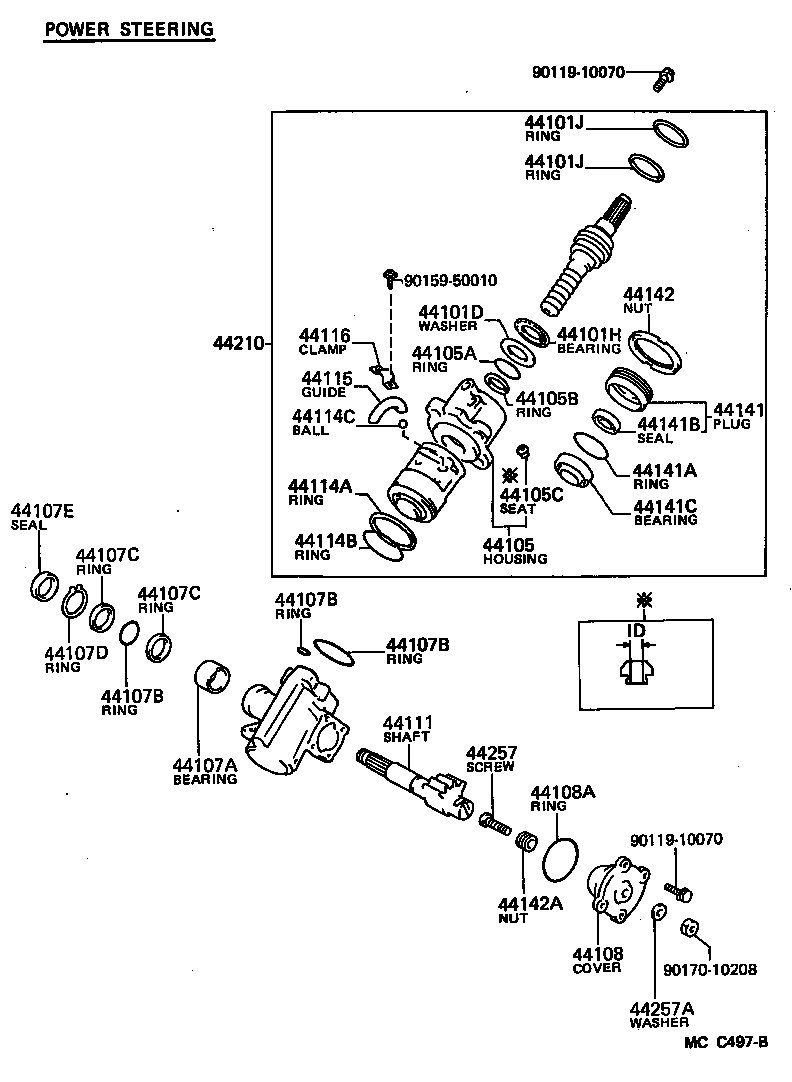

Front Steering Gear & Link
65 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 04044 | Warm Kit, Power Steering |
| 04445 | Gasket Kit, Power Steering Gear(FOR RECIRCULATING BALL) |
| 04455A | Gasket Kit, Power Steering Cross Shaft Overhole |
| 44101D | Washer, Plate(FOR STEERING WORM) |
| 44101H | Bearing, Thrust Needle Roller(FOR STEERING WORM) |
| 44101J | Ring(FOR STEERING WORM) |
| 44105 | Housing Sub-assy, Valve |
| 44105A | Ring, O(FOR VALVE HOUSING) |
| 44105B | Ring(FOR VALVE HOUSING) |
| 44105C | Seat, Union(FOR VALVE BODY HOUSING) |
| 44107A | Bearing, Needle Roller(FOR POWER STEERING GEAR HOUSING) |
| 44107B | Ring, O(FOR POWER STEERING GEAR HOUSING) |
| 44107C | Ring(FOR POWER STEERING GEAR HOUSING) |
| 44107D | Ring, Hole Snap(FOR POWER STEERING GEAR HOUSING) |
| 44107E | Seal, Oil(FOR POWER STEERING GEAR HOUSING) |
| 44108 | Cover Sub-assy, Side |
| 44108A | Ring, O(FOR SIDE COVER) |
| 44110 | Gear Assy, Power Steering |
| 44111 | Shaft, Cross |
| 44114A | Ring(FOR POWER PISTON NUT) |
| 44114B | Ring, O(FOR POWER PISTON NUT) |
| 44114C | Ball(FOR POWER PISTON NUT) |
| 44115 | Guide, Ball |
| 44116 | Clamp, Ball Guide |
| 44141 | Plug, Adjuster |
| 44141A | Ring, O(FOR ADJUSTER PLUG) |
| 44141B | Seal, Oil(FOR ADJUSTER PLUG) |
| 44141C | Bearing(FOR ADJUSTER PLUG) |
| 44142 | Nut, Lock |
| 44142A | Nut, Lock, NO.1 |
| 44210 | Valve Assy, Power Steering Control |
| 44251 | Arm, Pitman |
| 44251A | Nut, Castle(FOR PITMAN ARM) |
| 44257 | Screw, Cross Shaft Adjusting |
| 44257A | Washer, Seal(FOR CROSS SHAFT ADJUSTING SCREW) |
| 45046 | End Sub-assy, Tie Rod, RH |
| 45046A | Nut, Castle(FOR TIE ROD END) |
| 45047 | End Sub-assy, Tie Rod, LH |
| 45222 | Cover, Steering Gear Dust |
| 45240 | Worm Assy, Steering |
| 45240A | Bearing(FOR STEERING WORM) |
| 45240B | Seal, Oil(FOR STEERING WORM) |
| 45242 | Screw, Worm Bearing Adjusting |
| 45243 | Nut, Worm Bearing Adjusting Screw Lock |
| 45301A | Bush OR Bearing, Sector Shaft, NO.1 |
| 45301B | Seal, Oil(FOR SECTOR SHAFT) |
| 45301H | Bush OR Bearing, Sector Shaft, NO.2 |
| 45310 | Housing Assy, Steering Gear |
| 45312 | Bracket, Steering Gear Housing |
| 45331 | Cover, Sector Shaft End |
| 45332 | Gasket, Sector Shaft End Cover |
| 45351 | Shaft, Steering Sector |
| 45351A | Nut, Hexagon(FOR SECTOR SHAFT TO PITMAN ARM SETTING) |
| 45352 | Washer, Sector Shaft Thrust |
| 45357 | Screw, Sector Shaft Adjusting |
| 45372 | Plug, Steering Gear Housing Oil |
| 45411 | Arm, Pitman |
| 45440 | Link Assy, Steering Drag |
| 45440B | Nut, Castle(FOR STEERING DRAG LINK) |
| 45461 | Rod, Steering Tie |
| 45466 | Clamp, Tie Rod End |
| 45611 | Arm, Steering Knuckle, RH |
| 45611D | Nut(FOR STEERING KNUCKLE ARM) |
| 45611E | Key, Woodruff(FOR STEERING IDLER ARM) |
| 45612 | Arm, Steering Knuckle, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
