Toyota Dyna
1984-09 → 1987-08 · chassis BU6#,7#,8# · catalogue 751230 · Europe
Discontinued model
Data version 1988-01

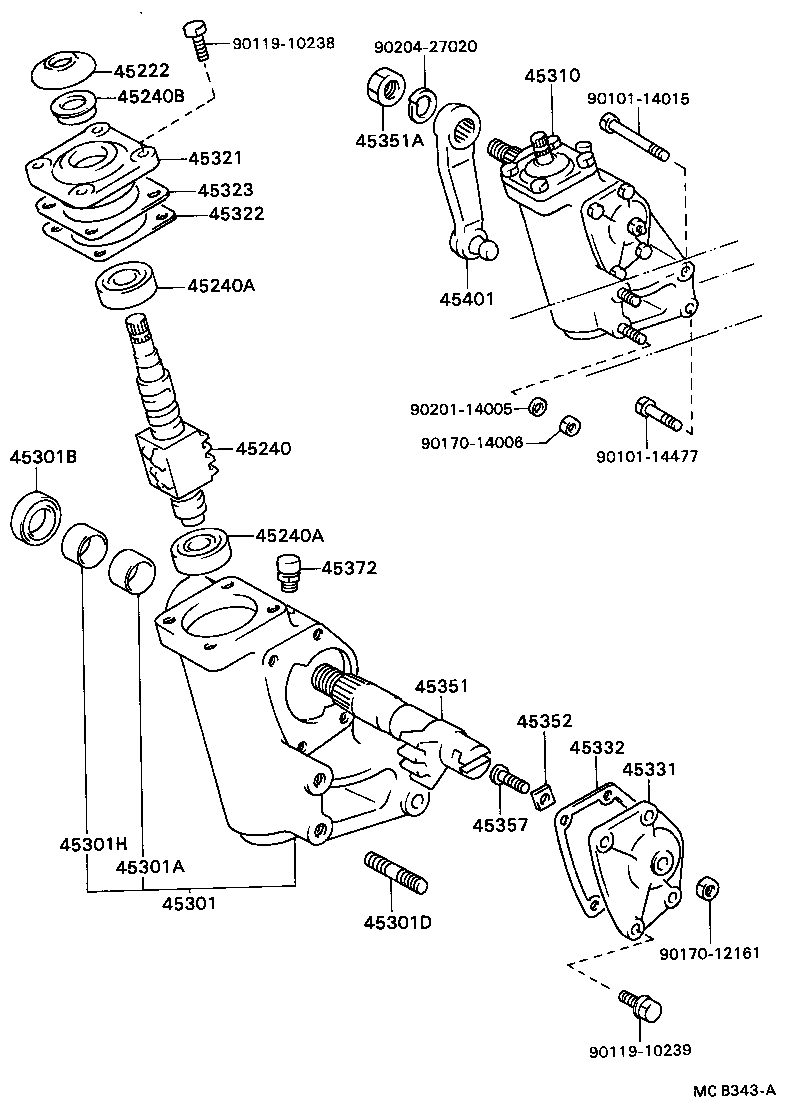

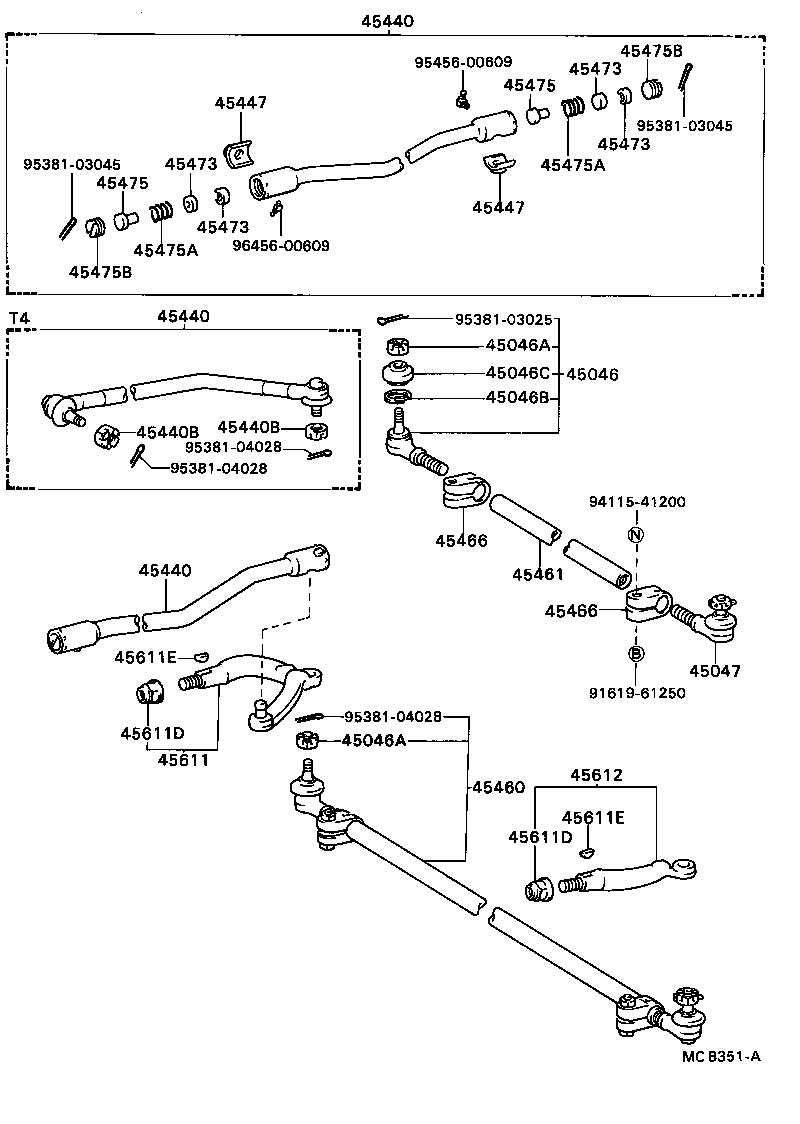

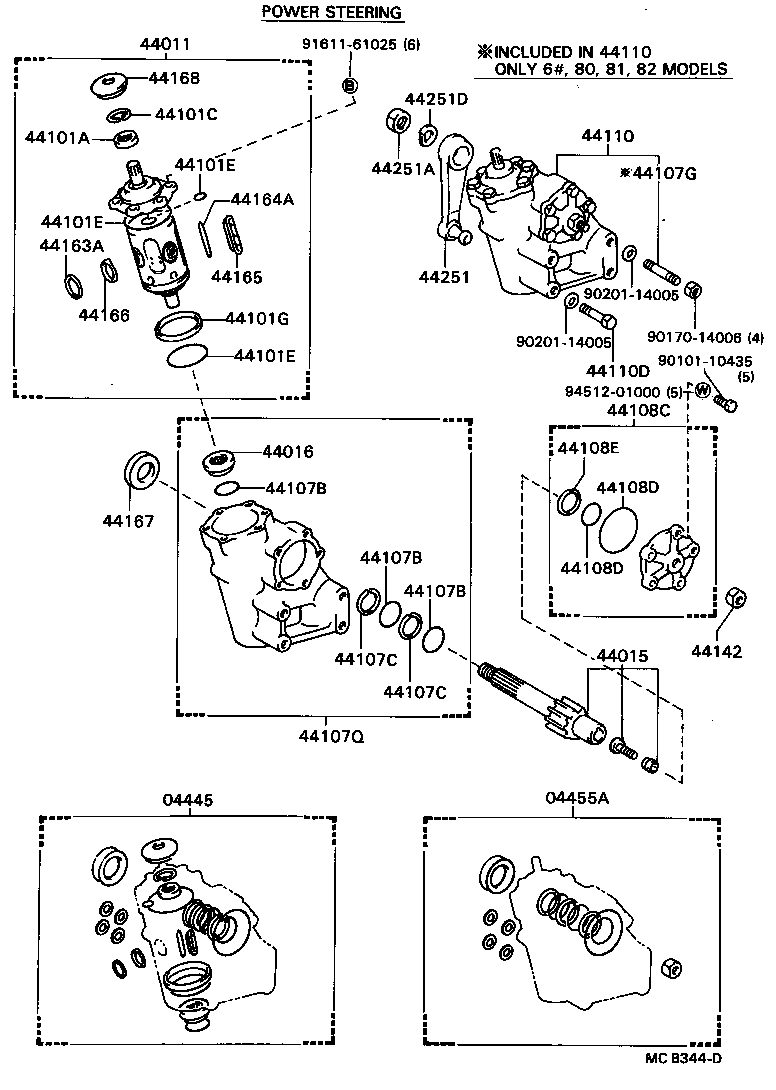

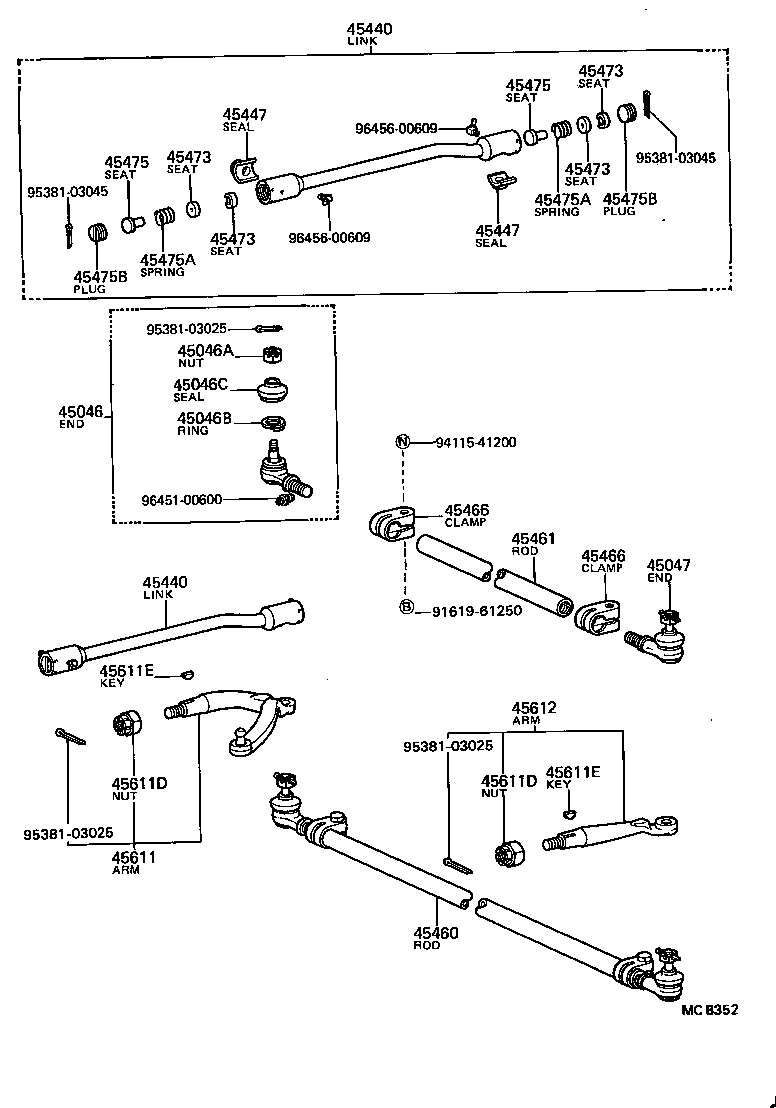

Front Steering Gear & Link
69 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 04445 | Gasket Kit, Power Steering Gear(FOR RECIRCULATING BALL) |
| 04455A | Gasket Kit, Power Steering Cross Shaft Overhole |
| 44011 | Piston Sub-assy, Power |
| 44015 | Shaft Sub-assy, Sector |
| 44016 | Case Sub-assy, Worm Bearing |
| 44101A | Seal, Type T Oil(FOR STEERING WORM) |
| 44101C | Ring, Hole Snap(FOR STEERING WORM OIL SEAL) |
| 44101E | Ring, O(FOR STEERING WORM) |
| 44101G | Seal, Dust(FOR STEERING WORM) |
| 44107B | Ring, O(FOR POWER STEERING GEAR HOUSING) |
| 44107C | Ring(FOR POWER STEERING GEAR HOUSING) |
| 44107G | Bolt, Stud(FOR POWER STEERING GEAR HOUSING) |
| 44107Q | Housing Sub-assy, Steering W/Name Plate |
| 44108C | Cover Sub-assy, Sector |
| 44108D | Ring, O(FOR SECTOR COVER) |
| 44108E | Ring(FOR SECTOR COVER) |
| 44110 | Gear Assy, Power Steering |
| 44110D | Bolt(FOR POWER STEERING GEAR) |
| 44142 | Nut, Lock |
| 44163A | Ring, Power Piston Back UP |
| 44164A | Ring, Power Piston |
| 44165 | Ring, Seal, NO.1 |
| 44166 | Ring, Seal, NO.2 |
| 44167 | Cover, Sector Shaft Dust |
| 44168 | Cover, Worm Shaft Dust |
| 44251 | Arm, Pitman |
| 44251A | Nut, Castle(FOR PITMAN ARM) |
| 44251D | Washer(FOR PITMAN ARM) |
| 44457 | Bracket, Tube Support, NO.1 |
| 45046 | End Sub-assy, Tie Rod, RH |
| 45046A | Nut, Castle(FOR TIE ROD END) |
| 45046B | Ring, Set(FOR TIE ROD END DUST SEAL) |
| 45046C | Seal, Dust(FOR TIE ROD END) |
| 45047 | End Sub-assy, Tie Rod, LH |
| 45222 | Cover, Steering Gear Dust |
| 45240 | Worm Assy, Steering |
| 45240A | Bearing(FOR STEERING WORM) |
| 45240B | Seal, Oil(FOR STEERING WORM) |
| 45301 | Housing Sub-assy, Steering Gear |
| 45301A | Bush OR Bearing, Sector Shaft, NO.1 |
| 45301B | Seal, Oil(FOR SECTOR SHAFT) |
| 45301D | Bolt, Stud(FOR STEERING GEAR HOUSING) |
| 45301G | Plug, Steering Gear Box Oil |
| 45301H | Bush OR Bearing, Sector Shaft, NO.2 |
| 45310 | Housing Assy, Steering Gear |
| 45321 | Cover, Gear Housing End |
| 45322 | Gasket, Gear Housing End Cover |
| 45323 | Shim, Gear Housing End Cover |
| 45331 | Cover, Sector Shaft End |
| 45332 | Gasket, Sector Shaft End Cover |
| 45351 | Shaft, Steering Sector |
| 45351A | Nut, Hexagon(FOR SECTOR SHAFT TO PITMAN ARM SETTING) |
| 45352 | Washer, Sector Shaft Thrust |
| 45357 | Screw, Sector Shaft Adjusting |
| 45372 | Plug, Steering Gear Housing Oil |
| 45401 | Arm Sub-assy, Pitman |
| 45440 | Link Assy, Steering Drag |
| 45447 | Seal, Drag Link Dust |
| 45460 | Rod Assy, Tie, RH |
| 45461 | Rod, Steering Tie |
| 45466 | Clamp, Tie Rod End |
| 45473 | Seat, Ball Stud |
| 45475 | Seat, Steering Link Joint Spring |
| 45475A | Spring, Compression(FOR STEERING LINK JOINT) |
| 45475B | Plug, Straight Screw(FOR STEERING LINK JOINT) |
| 45611 | Arm, Steering Knuckle, RH |
| 45611D | Nut(FOR STEERING KNUCKLE ARM) |
| 45611E | Key, Woodruff(FOR STEERING IDLER ARM) |
| 45612 | Arm, Steering Knuckle, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
