Toyota DYNA200
1995-05 → 2003-12 · chassis BU10#,11#,14#,21#,22#,YU210,RZU100 · catalogue 751260 · Europe
Discontinued model
Data version 2004-06
Vacuum Piping
30 part groups · 15 illustrations

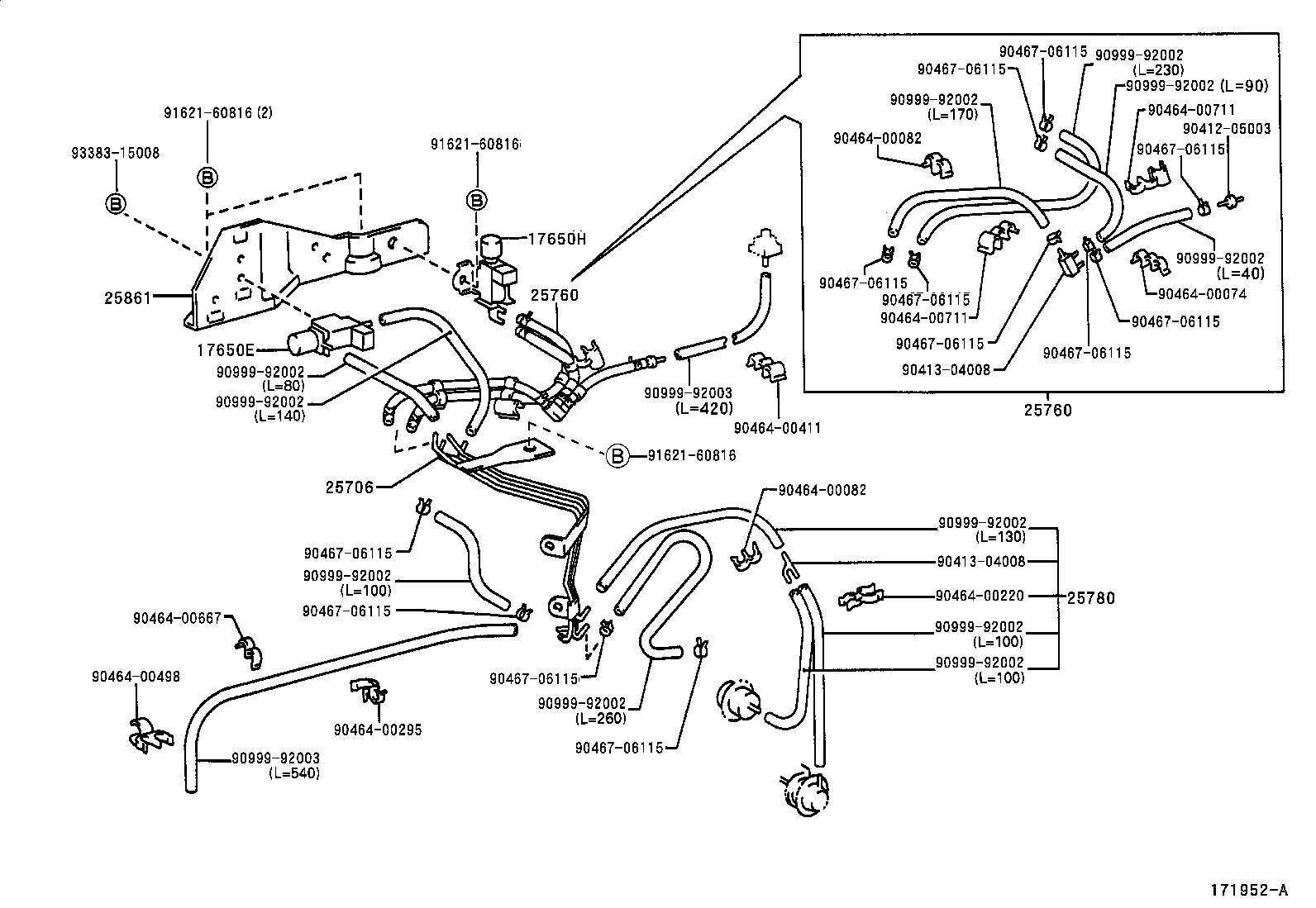

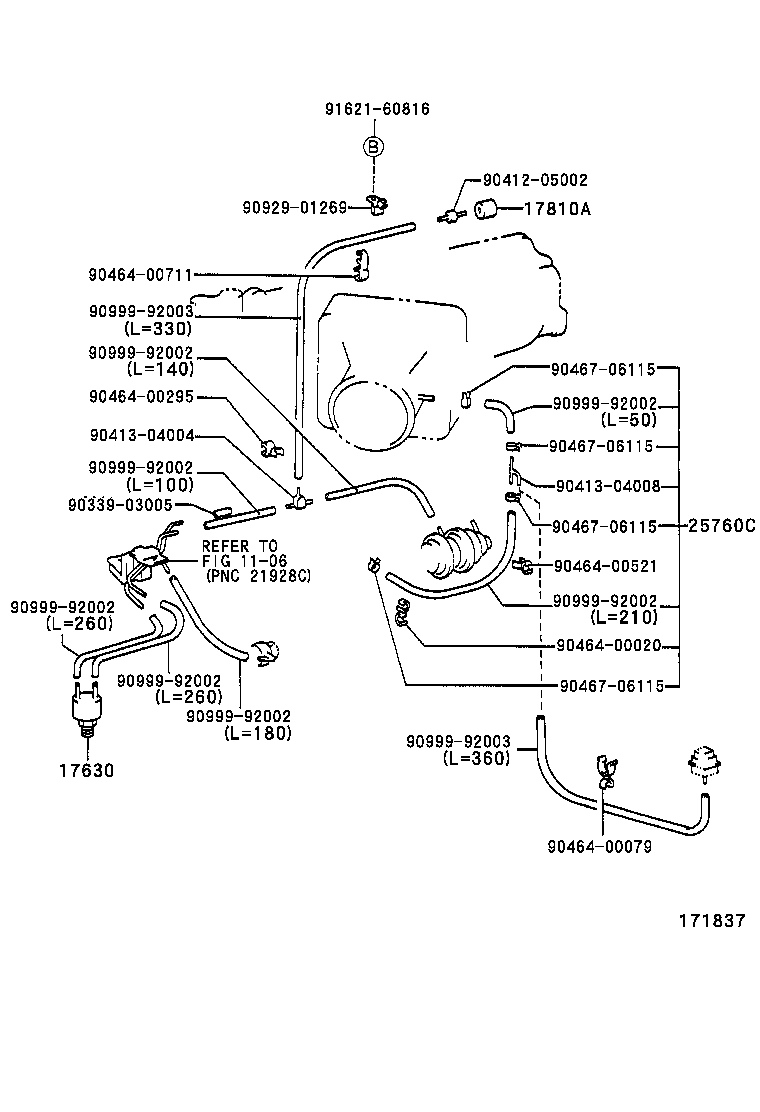

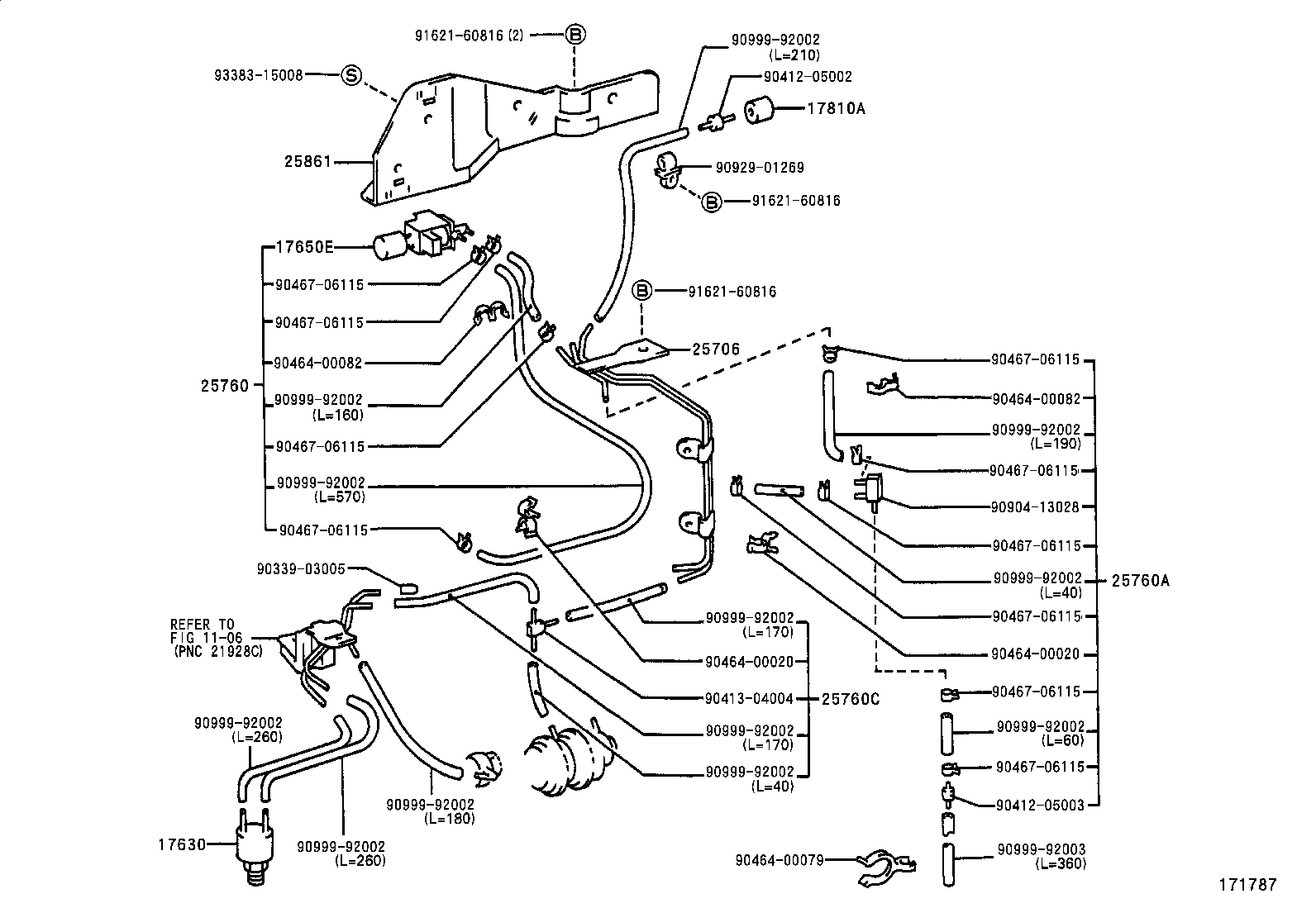

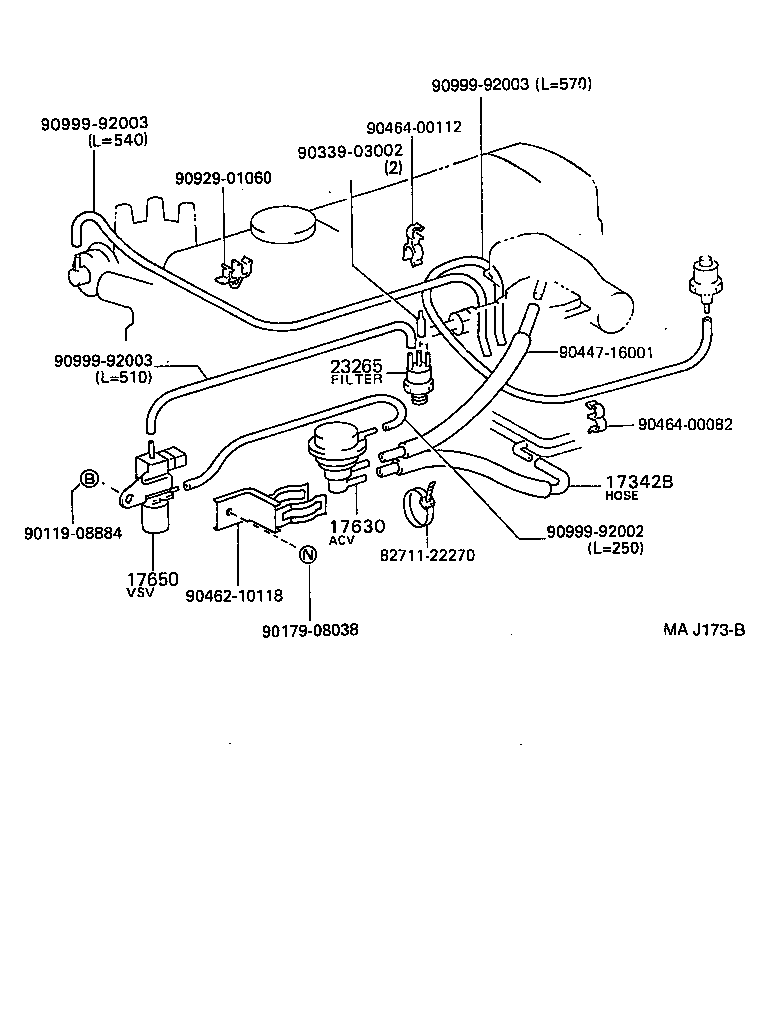

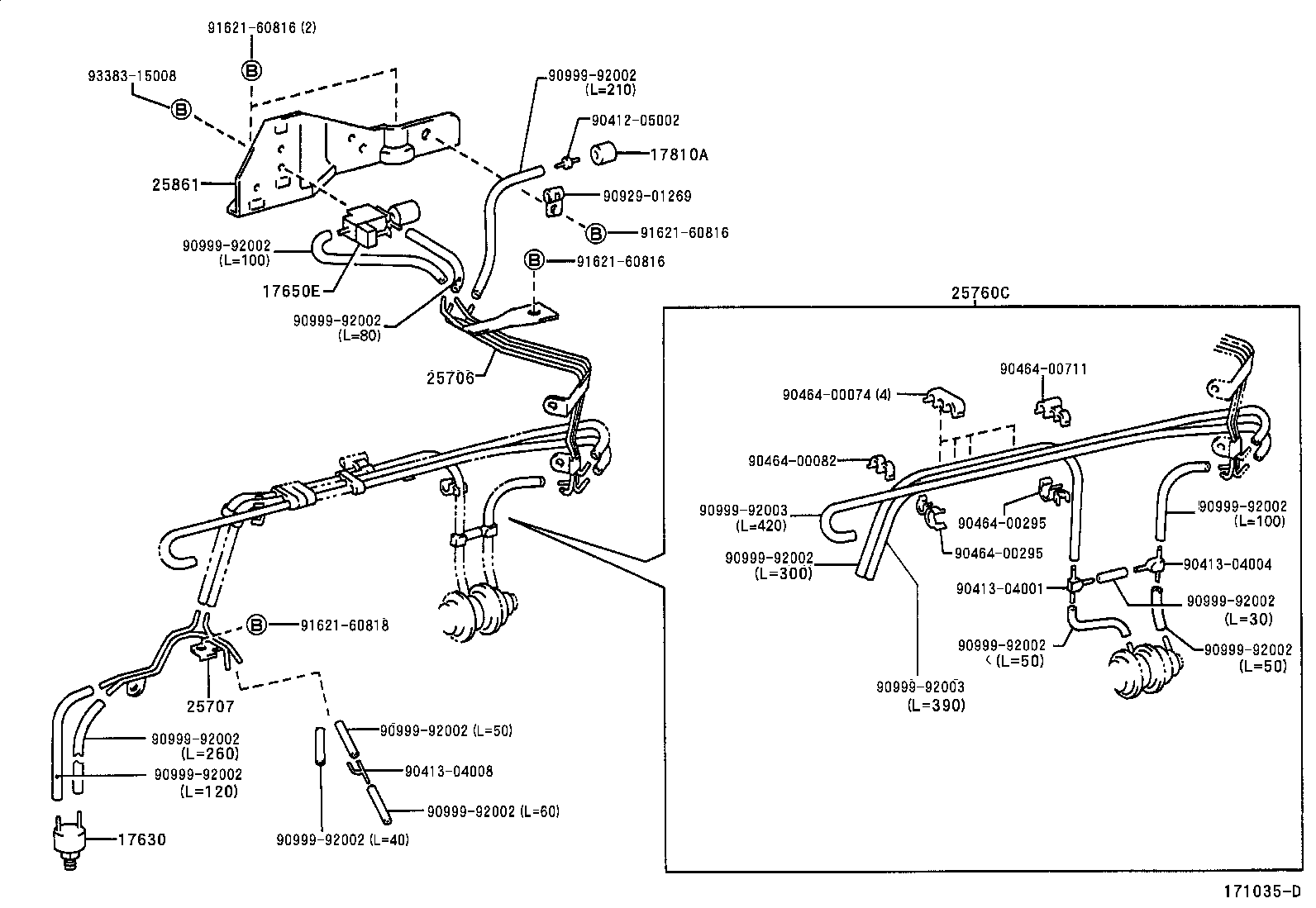

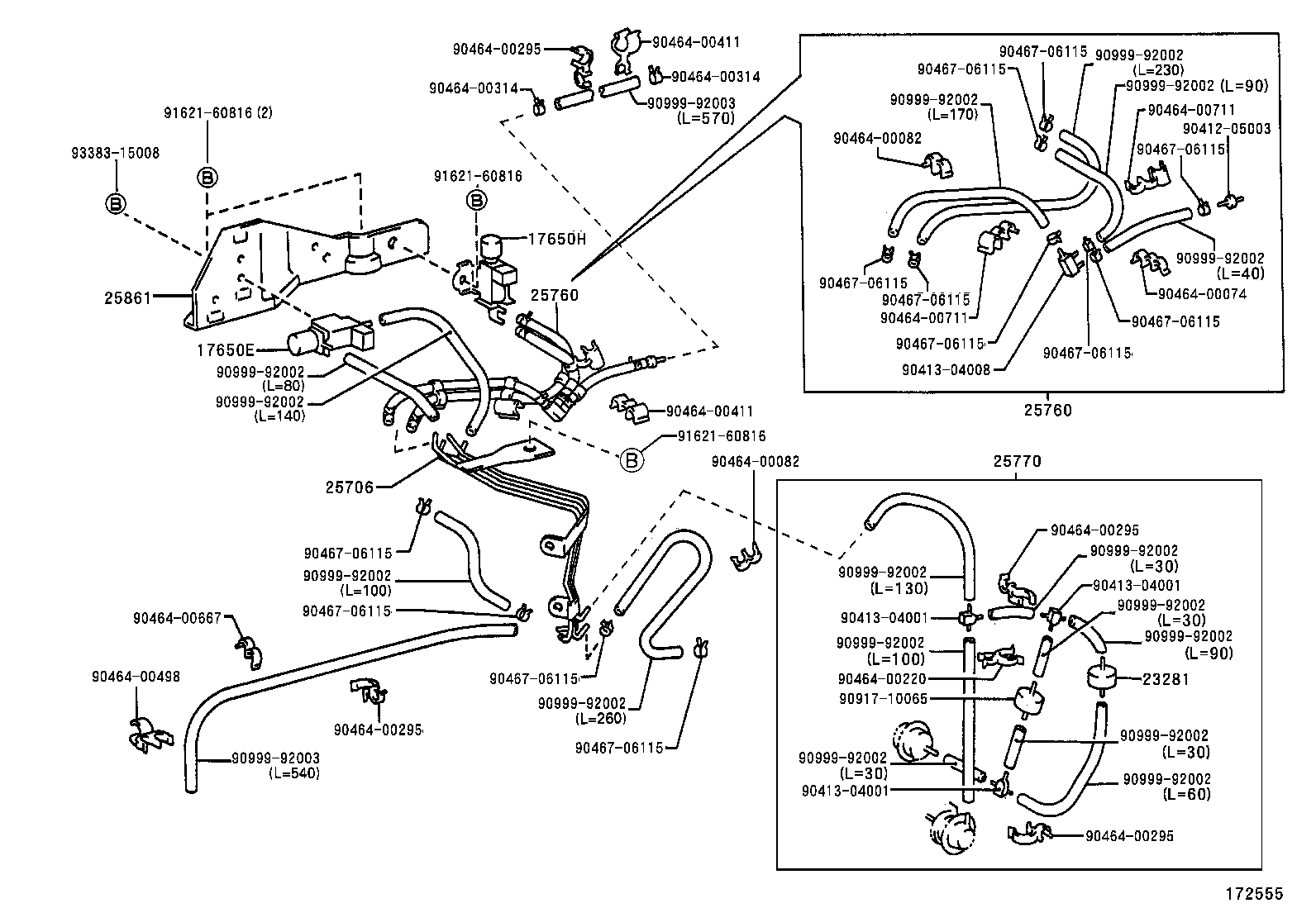

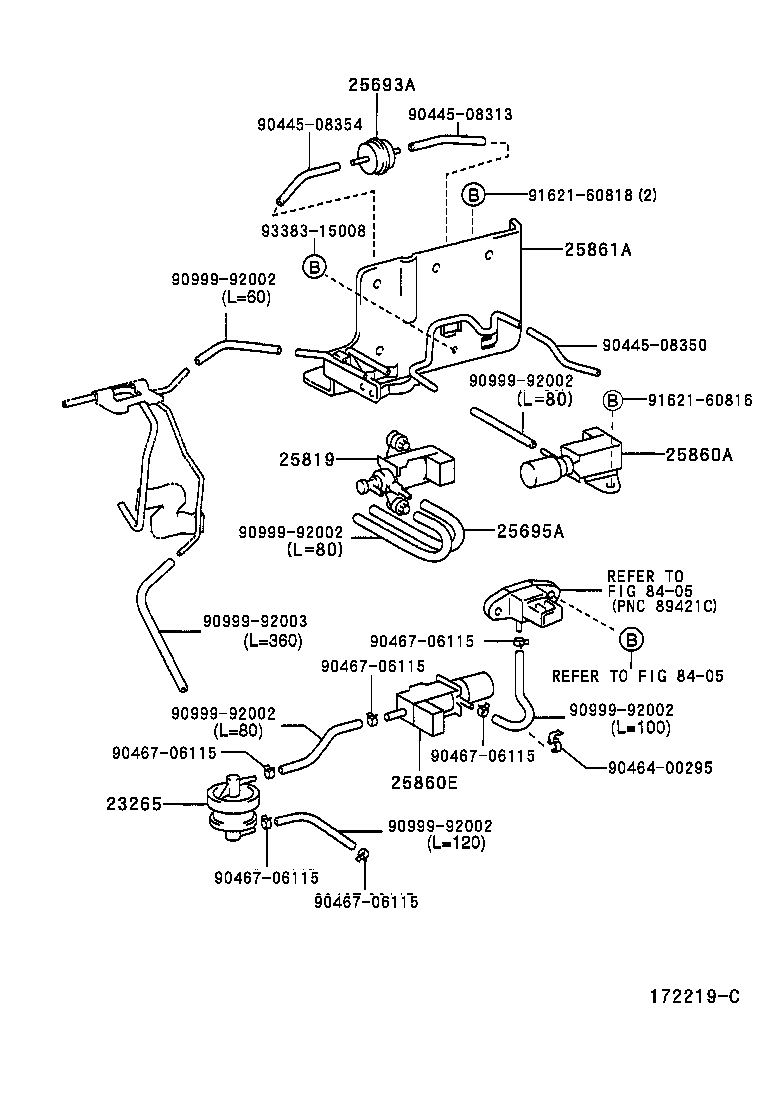

Illustrations
Part groups
| PNC | Description |
|---|---|
| 17342B | Hose, NO.2(FOR IDLE-UP) |
| 17345D | Hose, Air, NO.5 |
| 17345E | Clamp OR Clip(FOR AIR HOSE, NO.5) |
| 17346B | Hose, Air, NO.6 |
| 17346E | Clip(FOR AIR HOSE NO.6) |
| 17630 | Valve Assy, Air Control |
| 17650 | Valve Assy, Vacuum Switching |
| 17650E | Valve, Vacuum Switching |
| 17650G | Valve, Duty Vacuum Switching |
| 17650H | Valve, Vacuum Switching |
| 17810A | Filter Assy, Air |
| 23265 | Filter, Gas, NO.1 |
| 23281 | Valve, Vacuum Transmitting, NO.1 |
| 23826 | Hose, Fuel Vapor Feed, NO.1 |
| 25693A | Damper, Egr Vacuum Modulator |
| 25695A | Hose, Egr Vacuum Modulator |
| 25706 | Pipe Sub-assy, Vacuum Transmitting, NO.1 |
| 25707 | Pipe Sub-assy, Vacuum Transmitting, NO.2 |
| 25760 | Hose Assy, Vacuum Transmitting |
| 25760A | Hose Assy, Vacuum Transmitting |
| 25760C | Hose Assy, Vacuum Transmitting, NO.3 |
| 25760D | Hose Assy, Vacuum Transmitting, NO.4 |
| 25770 | Hose Assy, Vacuum Transmitting, NO.2 |
| 25780 | Hose Assy, Vacuum Transmitting, NO.3 |
| 25819 | Valve Assy, Vacuum Regulating |
| 25860 | Valve Assy, Vacuum Switching, NO.1 |
| 25860A | Valve, Vacuum Switching, NO.1 |
| 25860E | Valve, Vacuum Switching, NO.2 |
| 25861 | Bracket, Vacuum Switching Valve |
| 25861A | Bracket, Vacuum Switching Valve, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
