Toyota Dyna
1999-07 → 2002-12 · chassis XZU30#,320,330,34# · catalogue 751270 · Europe
Discontinued model
Data version 2003-08

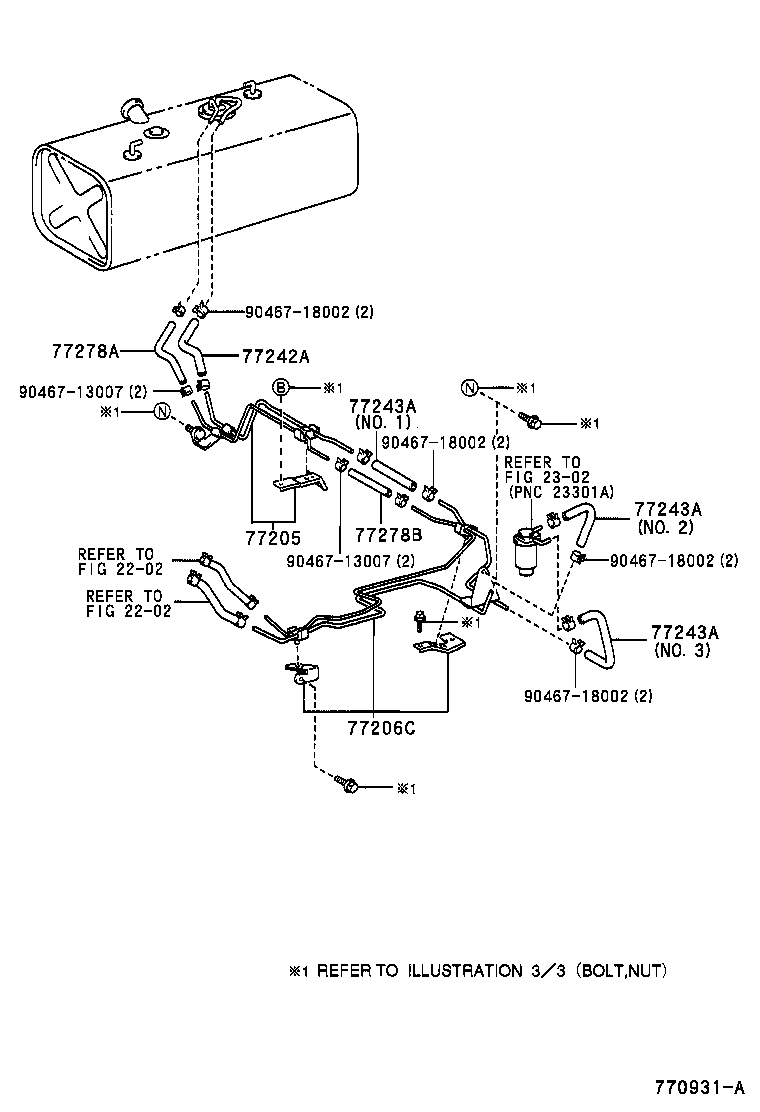

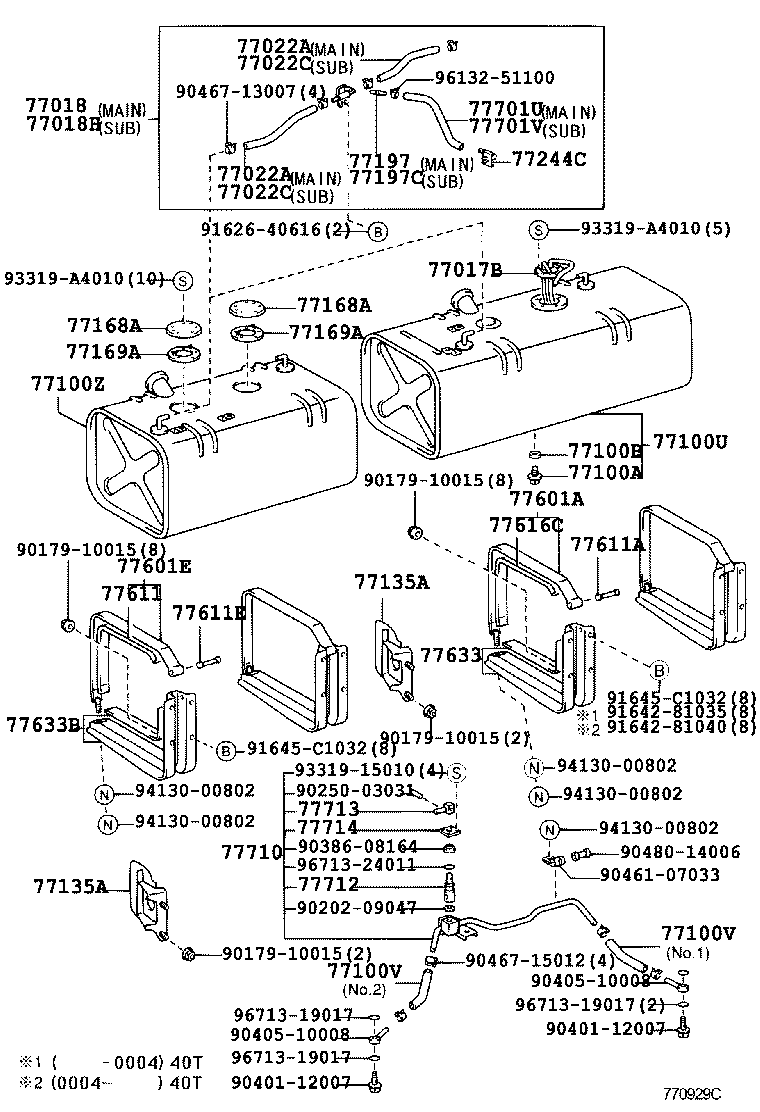

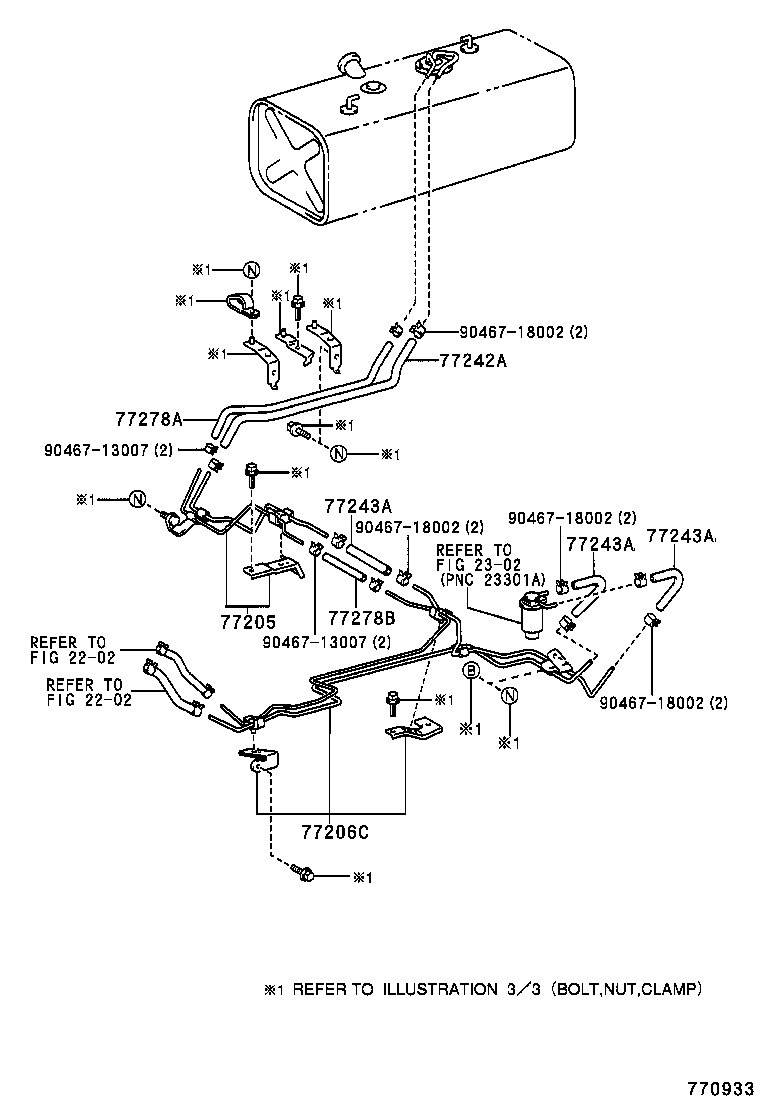

Fuel Tank & Tube
41 part groups · 8 illustrations
Part groups
| PNC | Description |
|---|---|
| 77017B | Tube Sub-assy, Fuel Tank Vent |
| 77018 | Valve Sub-assy, Fuel Vapour Separate |
| 77018H | Valve Sub-assy, Fuel Vapor Separate |
| 77022A | Hose, Fuel(FOR FUEL EVAPORATIVE SEPARATOR) |
| 77022C | Hose OR Tube(FOR FUEL EVAPORATIVE SEPARATOR) |
| 77100A | Plug(FOR FUEL TANK) |
| 77100B | Gasket(FOR FUEL TANK) |
| 77100U | Tank Sub-assy, Fuel |
| 77100V | Hose, Fuel |
| 77100Z | Tank Sub-assy, Fuel Sub |
| 77135A | Protector, Fuel Tank Side |
| 77168A | Plate, Fuel Tank Vent Tube Set |
| 77169A | Gasket, Fuel Suction Tube Set |
| 77197 | Orifice, Fuel Vapor |
| 77197C | Orifice |
| 77205 | Tube Sub-assy, Fuel Main |
| 77206C | Tube Sub-assy, Fuel Main, NO.2 |
| 77241 | Tube, Fuel Main, NO.1 |
| 77242A | Hose, Fuel, NO.1 (FOR MAIN TUBE, NO.2) |
| 77243A | Hose, Fuel, NO.1 (FOR MAIN TUBE, NO.3) |
| 77244C | Joint, Fuel Tube, NO.2 |
| 77275B | Protector, Fuel Liquid Vapor Separator Valve |
| 77277 | Tube, Fuel Return, NO.1 |
| 77278A | Hose, Fuel, NO.1 (FOR RETURN TUBE, NO.2) |
| 77278B | Hose, Fuel, NO.2 (FOR RETURN TUBE, NO.2) |
| 77284 | Clamp, Fuel Tube |
| 77601A | Band Sub-assy, Fuel Tank, NO.1 |
| 77601E | Band Sub-assy, Fuel Tank |
| 77611 | Band, Fuel Tank |
| 77611A | Pin (FOR FUEL TANK BAND) |
| 77611E | Pin, Fuel Tank Band |
| 77616C | Seat, Fuel Tank Band |
| 77633 | Stay, Fuel Tank |
| 77633B | Stay, Fuel Tank |
| 77644 | Bolt, Fuel Tank |
| 77701U | Hose, Fuel (FOR CHECK VALVE) |
| 77701V | Valve, Check (FOR SUB-FUEL TANK) |
| 77710 | Cock Assy, Fuel Change |
| 77712 | Valve, Fuel Change Cock |
| 77713 | Lever, Fuel Change Cock |
| 77714 | Cap, Fuel Change Cock |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
