Toyota DYNA200
1988-08 → 1995-05 · chassis BU7#,8#,9# · catalogue 751550 · Europe
Discontinued model
Data version 1995-11

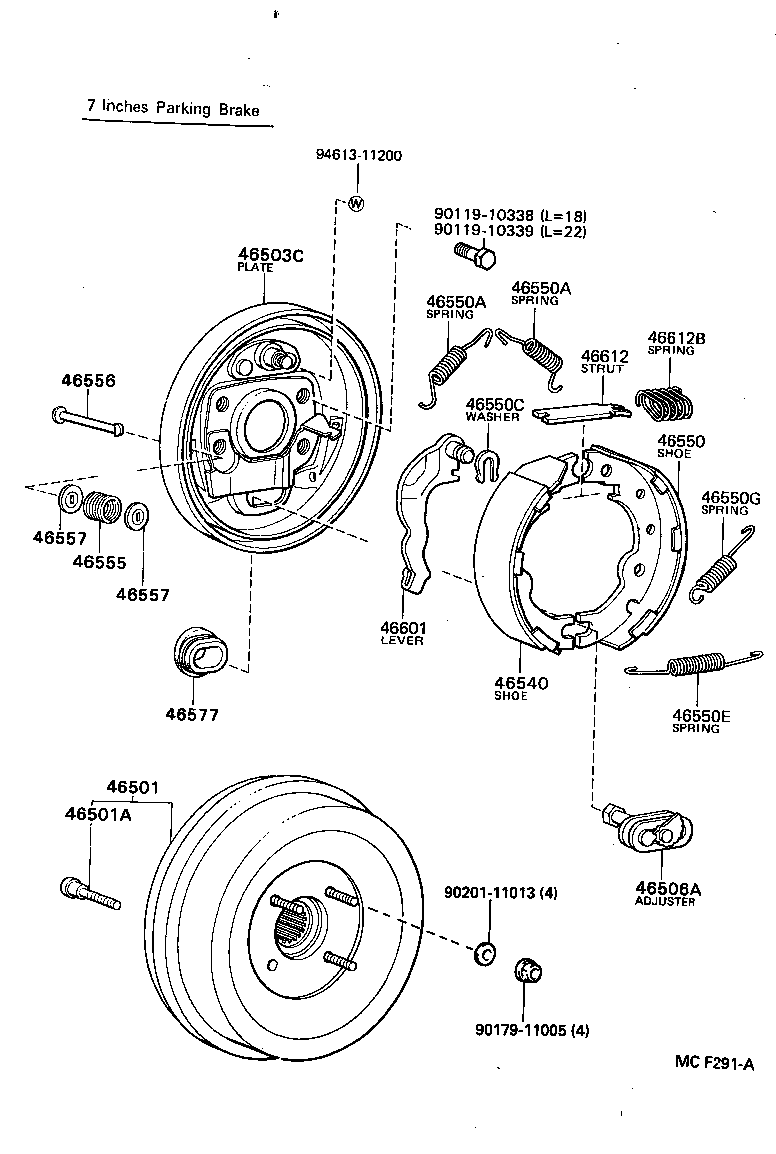

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 46501 — Drum Sub-assy, Parking Brake | ||||
| 46501-36120 |
Drum Sub-assy, Parking Brake
1988-08 → 1990-01
ended
|
BU84 | — | |
| 46501-36130 |
Drum Sub-assy, Parking Brake
1988-08 → 1990-01
ended
|
BU76,88 | — | |
| 46501-36150 |
Drum Sub-assy, Parking Brake
1988-08 → 1990-01
ended
|
BU96 | — | |
| 46501-36180 |
Drum Sub-assy, Parking Brake
1990-01 → 1991-09
ended
|
BU76,88 | — | |
| 46501-36190 |
Drum Sub-assy, Parking Brake
1990-01 → 1992-10
ended
|
BU84 | — | |
| 46501-36200 |
Drum Sub-assy, Parking Brake
1990-01 → 1991-09
ended
|
BU96 | — | |
| 46501-36200 |
Drum Sub-assy, Parking Brake
1991-09 → 1995-05
ended
|
BU7#,88,89,9# | — | |
| 46501A — Bolt, Serration(FOR PARKING BRAKE DRUM) | ||||
| 90114-11124 |
Bolt, Serration(FOR PARKING BRAKE DRUM)
1988-08 → 1995-05
ended
|
BU7#,8#,9# | — | |
| 46503C — Plate Sub-assy, Parking Brake | ||||
| 46503-36011 |
Plate Sub-assy, Parking Brake
1988-08 → 1991-09
ended
|
BU76,88 | — | |
| 46503-36022 |
Plate Sub-assy, Parking Brake
1988-08 → 1992-10
ended
|
BU84 | — | |
| 46503-36060 |
Plate Sub-assy, Parking Brake
1988-08 → 1991-09
ended
|
BU96 | — | |
| 46503-36060 |
Plate Sub-assy, Parking Brake
1991-09 → 1995-05
ended
|
BU7#,88,89,9# | — | |
| 46506A — Adjuster Sub-assy, Parking Brake Shoe | ||||
| 46506-36010 |
Adjuster Sub-assy, Parking Brake Shoe
1988-08 → 1991-09
ended
|
BU76,88 | — | |
| 46506-36020 |
Adjuster Sub-assy, Parking Brake Shoe
1988-08 → 1992-10
ended
|
BU84 | — | |
| 46540 — Shoe Assy, Parking Brake, RH OR Center NO.1 | ||||
| 46530-36010 |
Shoe Assy, Parking Brake, RH OR Center NO.1
1988-08 → 1991-09
ended
|
BU76,88 | — | |
| 46540-36010 |
Shoe Assy, Parking Brake, RH OR Center NO.1
1988-08 → 1991-09
ended
|
BU84 | — | |
| 46540-36020 |
Shoe Assy, Parking Brake, RH OR Center NO.1
1988-08 → 1991-09
ended
|
BU96 | — | |
| 46540-36030 |
Shoe Assy, Parking Brake, RH OR Center NO.1
1991-09 → 1992-10
ended
|
BU84 | — | |
| 46540-36040 |
Shoe Assy, Parking Brake, RH OR Center NO.1
1991-09 → 1995-05
ended
|
BU7#,88,89,9# | — | |
| 46550 — Shoe Assy, Parking Brake, RH OR Center NO.2 | ||||
| 46530-36010 |
Shoe Assy, Parking Brake, RH OR Center NO.2
1988-08 → 1991-09
ended
|
BU76,88 | — | |
| 46550-36010 |
Shoe Assy, Parking Brake, RH OR Center NO.2
1988-08 → 1991-09
ended
|
BU84 | — | |
| 46550-36020 |
Shoe Assy, Parking Brake, RH OR Center NO.2
1988-08 → 1991-09
ended
|
BU96 | — | |
| 46550-36030 |
Shoe Assy, Parking Brake, RH OR Center NO.2
1991-09 → 1992-10
ended
|
BU84 | — | |
| 46550-36040 |
Shoe Assy, Parking Brake, RH OR Center NO.2
1991-09 → 1995-05
ended
|
BU7#,88,89,9# | — | |
| 46550A — Spring, Tension, NO.1(FOR PARKING BRAKE SHOE RETURN) | ||||
| 90506-18001 |
Spring, Tension, NO.1(FOR PARKING BRAKE SHOE RETURN)
1988-08 → 1991-09
ended
|
BU76,88 | — | |
| 90506-18012 |
Spring, Tension, NO.1(FOR PARKING BRAKE SHOE RETURN)
1988-08 → 1992-10
ended
|
BU84 | — | |
| 46550C — Washer, Type C(FOR PARKING BRAKE SHOE) | ||||
| 90213-06002 |
Washer, Type C(FOR PARKING BRAKE SHOE)
1988-08 → 1990-02
ended
|
BU84 | — | |
| 90213-06003 |
Washer, Type C(FOR PARKING BRAKE SHOE)
1993-01 → 1995-05
ended
|
BU79,89,9# | — | |
| 90213-06003 |
Washer, Type C(FOR PARKING BRAKE SHOE)
1990-02 → 1992-10
ended
|
BU84 | — | |
| 90213-06013 |
Washer, Type C(FOR PARKING BRAKE SHOE)
1988-08 → 1993-01
ended
|
BU7#,88,89,9# | — | |
| 46550E — Spring, Tension, NO.2(FOR PARKING BRAKE SHOE RETURN) | ||||
| 90506-14012 |
Spring, Tension, NO.2(FOR PARKING BRAKE SHOE RETURN)
1988-08 → 1991-09
ended
|
BU76,88 | — | |
| 90506-14048 |
Spring, Tension, NO.2(FOR PARKING BRAKE SHOE RETURN)
1988-08 → 1992-10
ended
|
BU84 | — | |
| 90506-14054 |
Spring, Tension, NO.2(FOR PARKING BRAKE SHOE RETURN)
1988-08 → 1991-09
ended
|
BU96 | — | |
| 90506-14054 |
Spring, Tension, NO.2(FOR PARKING BRAKE SHOE RETURN)
1991-09 → 1995-05
ended
|
BU7#,88,89,9# | — | |
| 46550G — Spring, Tension, NO.3(FOR PARKING BRAKE SHOE RETURN) | ||||
| 90506-14013 |
Spring, Tension, NO.3(FOR PARKING BRAKE SHOE RETURN)
1988-08 → 1991-09
ended
|
BU76,88 | — | |
| 90506-14055 |
Spring, Tension, NO.3(FOR PARKING BRAKE SHOE RETURN)
1988-08 → 1991-09
ended
|
BU96 | — | |
| 90506-14055 |
Spring, Tension, NO.3(FOR PARKING BRAKE SHOE RETURN)
1991-09 → 1995-05
ended
|
BU7#,88,89,9# | — | |
| 46555 — Spring, Brake Shoe Hold Down | ||||
| 46555-35010 |
Spring, Brake Shoe Hold Down
1988-08 → 1992-10
ended
|
BU84 | — | |
| 90501-16025 |
Spring, Brake Shoe Hold Down
1988-08 → 1991-09
ended
|
BU76,88 | — | |
| 90501-16108 |
Spring, Brake Shoe Hold Down
1988-08 → 1991-09
ended
|
BU96 | — | |
| 90501-16108 |
Spring, Brake Shoe Hold Down
1991-09 → 1995-05
ended
|
BU7#,88,89,9# | — | |
| 46556 — Pin, Shoe Hold Down Spring | ||||
| 46556-35010 |
Pin, Shoe Hold Down Spring
1988-08 → 1992-10
ended
|
BU84 | — | |
| 47447-20030 |
Pin, Shoe Hold Down Spring
1988-08 → 1991-09
ended
|
BU96 | — | |
| 47447-20030 |
Pin, Shoe Hold Down Spring
1991-09 → 1995-05
ended
|
BU7#,88,89,9# | — | |
| 47447-22010 |
Pin, Shoe Hold Down Spring
1988-08 → 1991-09
ended
|
BU76,88 | — | |
| 46557 — Cup, Brake Shoe Hold Down | ||||
| 47449-20011 |
Cup, Brake Shoe Hold Down
1988-08 → 1995-05
ended
|
BU7#,88,89,9# | — | |
| 46577 — Cover, Adjusting Cam Hole | ||||
| 46577-36010 |
Cover, Adjusting Cam Hole
1988-08 → 1991-09
ended
|
BU76,8# | — | |
| 46577-36010 |
Cover, Adjusting Cam Hole
1991-09 → 1992-10
ended
|
BU84 | — | |
| 46601 — Lever Sub-assy, Parking Brake Shoe | ||||
| 46601-25011 |
Lever Sub-assy, Parking Brake Shoe
1988-08 → 1992-10
ended
|
BU84 | — | |
| 46601-36010 |
Lever Sub-assy, Parking Brake Shoe
1988-08 → 1991-09
ended
|
BU76,88 | — | |
| 46601-36050 |
Lever Sub-assy, Parking Brake Shoe
1988-08 → 1991-09
ended
|
BU96 | — | |
| 46601-36050 |
Lever Sub-assy, Parking Brake Shoe
1991-09 → 1993-01
ended
|
BU7#,88,89,9# | — | |
| 46601-36051 |
Lever Sub-assy, Parking Brake Shoe
1993-01 → 1995-05
ended
|
BU79,89,9# | — | |
| 46612 — Strut, Parking Brake Shoe Lever | ||||
| 46612-36010 |
Strut, Parking Brake Shoe Lever
1988-08 → 1991-09
ended
|
BU76,88 | — | |
| 46612-36050 |
Strut, Parking Brake Shoe Lever
1988-08 → 1991-09
ended
|
BU96 | — | |
| 46612-36050 |
Strut, Parking Brake Shoe Lever
1991-09 → 1995-05
ended
|
BU7#,88,89,9# | — | |
| 46612B — Spring, Compression(FOR PARKING BRAKE SHOE STRUT) | ||||
| 90504-10001 |
Spring, Compression(FOR PARKING BRAKE SHOE STRUT)
1988-08 → 1991-09
ended
|
BU76,88 | — | |
| 90504-10010 |
Spring, Compression(FOR PARKING BRAKE SHOE STRUT)
1988-08 → 1991-09
ended
|
BU96 | — | |
| 90504-10010 |
Spring, Compression(FOR PARKING BRAKE SHOE STRUT)
1991-09 → 1995-05
ended
|
BU7#,88,89,9# | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
