Toyota Dyna
1977-08 → 1984-11 · chassis RU2#,30,JU20,BU2#,3#,40,HU30,40,50,WU40 · catalogue 752220 · Europe
Discontinued model
Data version 1985-03

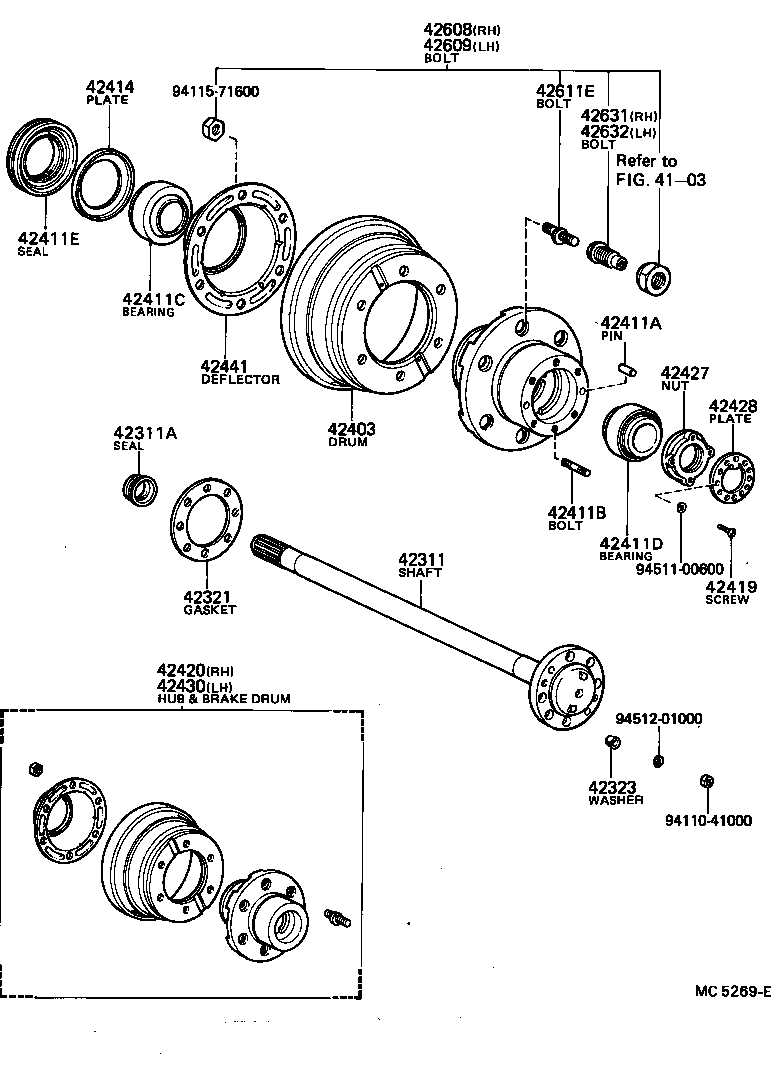

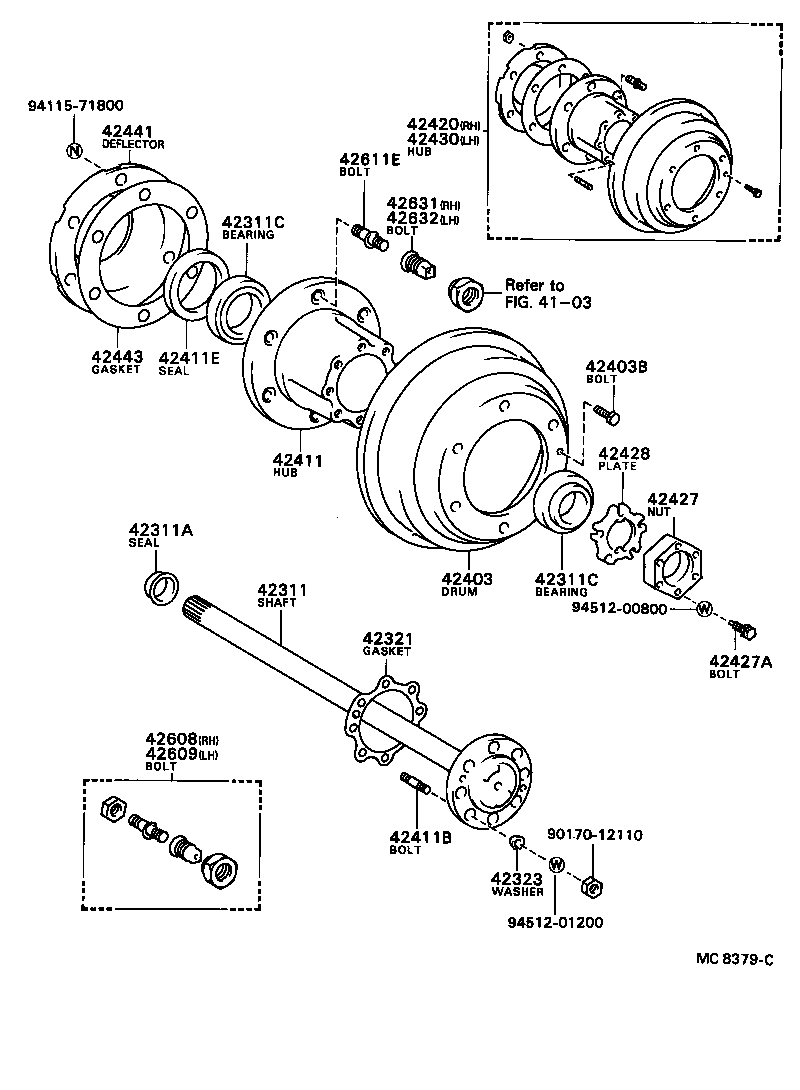

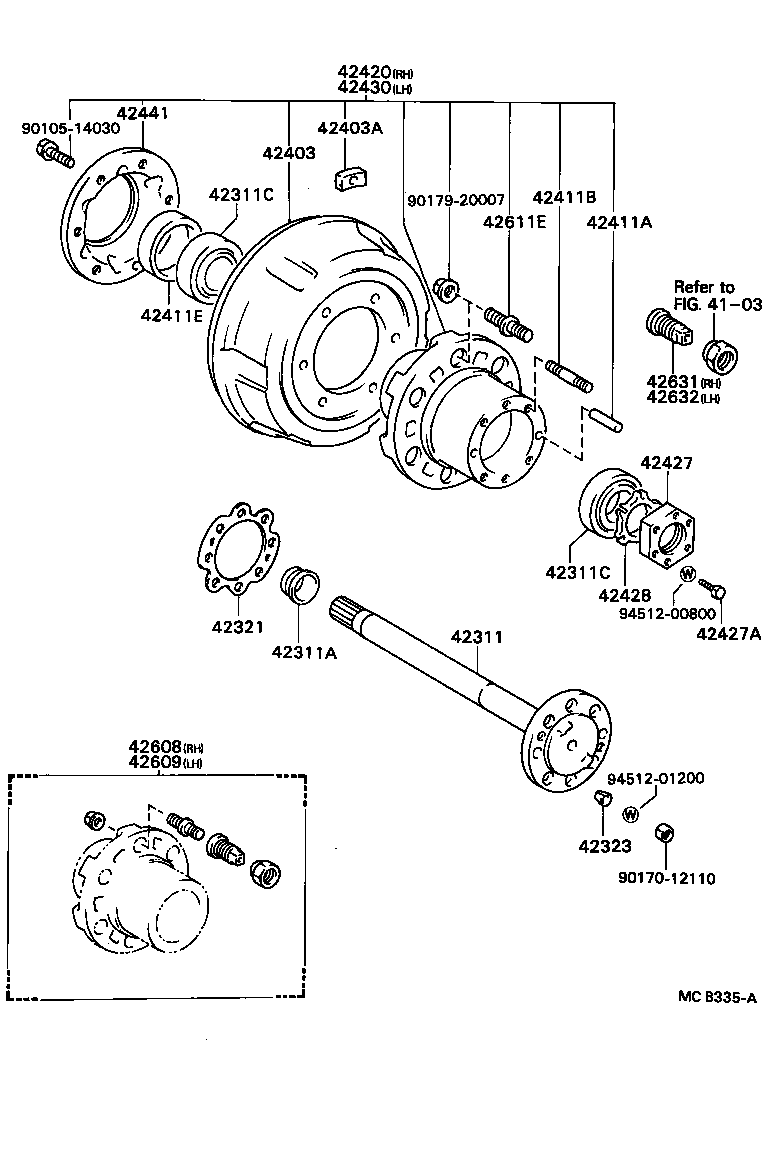

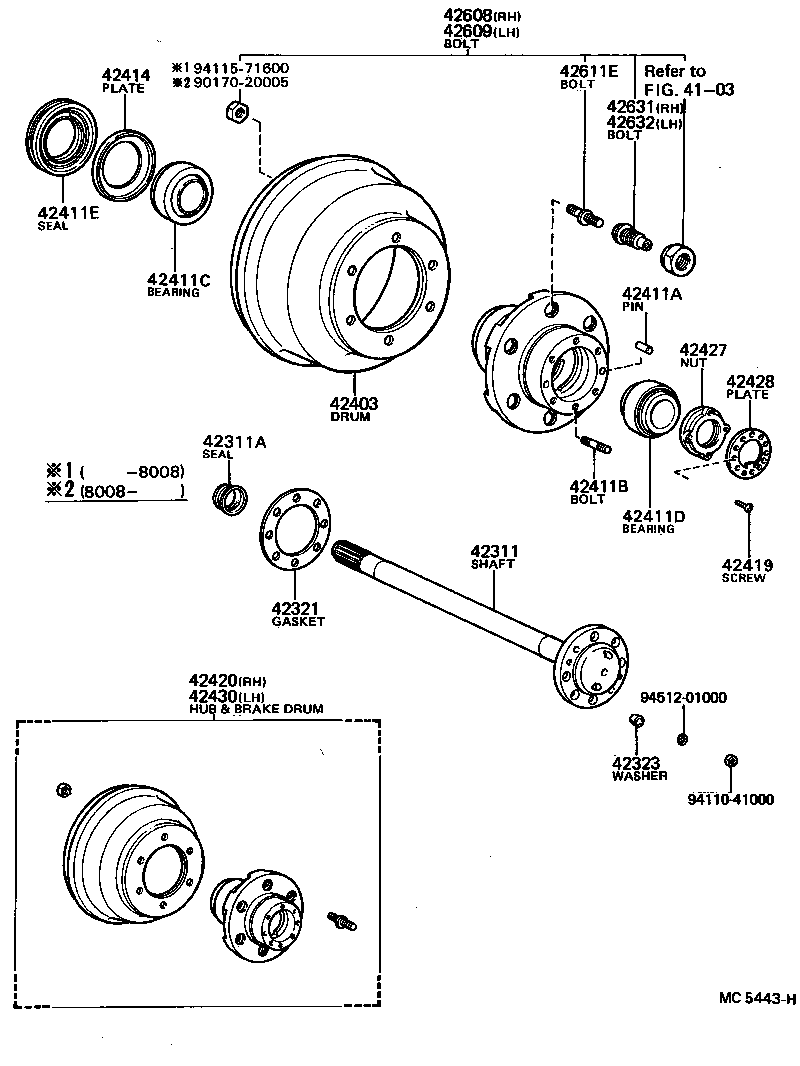

Rear Axle Shaft & Hub
29 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 42311 | Shaft, Rear Axle |
| 42311A | Seal, Oil(FOR REAR AXLE SHAFT) |
| 42311C | Bearing(FOR REAR AXLE SHAFT) |
| 42311D | Ring, Snap(FOR REAR AXLE SHAFT) |
| 42321 | Gasket, Rear Axle Shaft |
| 42323 | Washer, Cone (FOR REAR AXLE SHAFT) |
| 42403 | Drum Sub-assy, Rear Brake |
| 42403A | Piece, Balance (FOR REAR BRAKE DRUM) |
| 42403B | Bolt, Set (FOR REAR BRAKE DRUM SETTING) |
| 42411 | Hub, Rear Axle |
| 42411A | Pin, Straight (FOR REAR AXLE HUB) |
| 42411B | Bolt, Stud (FOR REAR AXLE HUB) |
| 42411C | Bearing, Tapered Roller (FOR REAR AXLE INNER BEARING) |
| 42411D | Bearing, Tapered Roller (FOR REAR AXLE OUTER BEARING) |
| 42411E | Seal, Oil (FOR REAR AXLE HUB) |
| 42414 | Plate, Rear Axle Hub |
| 42419 | Screw, Rear Axle Bearing Lock Nut |
| 42420 | Hub (OR SHAFT) & Brake Drum Rear Axle, RH |
| 42427 | Nut, Rear Axle Bearing Lock |
| 42427A | Bolt (FOR REAR AXLE BEARING LOCK NUT SET) |
| 42428 | Plate, Rear Axle Lock Nut |
| 42430 | Hub (OR SHAFT) & Brake Drum Rear Axle, LH |
| 42441 | Deflector, Brake Drum Oil |
| 42443 | Gasket, Brake Drum Oil Deflector |
| 42608 | Bolt Sub-assy, Rear Axle Hub, RH |
| 42609 | Bolt Sub-assy, Rear Axle Hub, LH |
| 42611E | Bolt, Hub (FOR REAR AXLE) |
| 42631 | Bolt, Double Wheel Stop, RH |
| 42632 | Bolt, Double Wheel Stop, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
