Toyota Dyna
1984-09 → 1987-08 · chassis RU75,85,YU6#,7#,8#,WU9# · catalogue 752230 · Europe
Discontinued model
Data version 1988-01

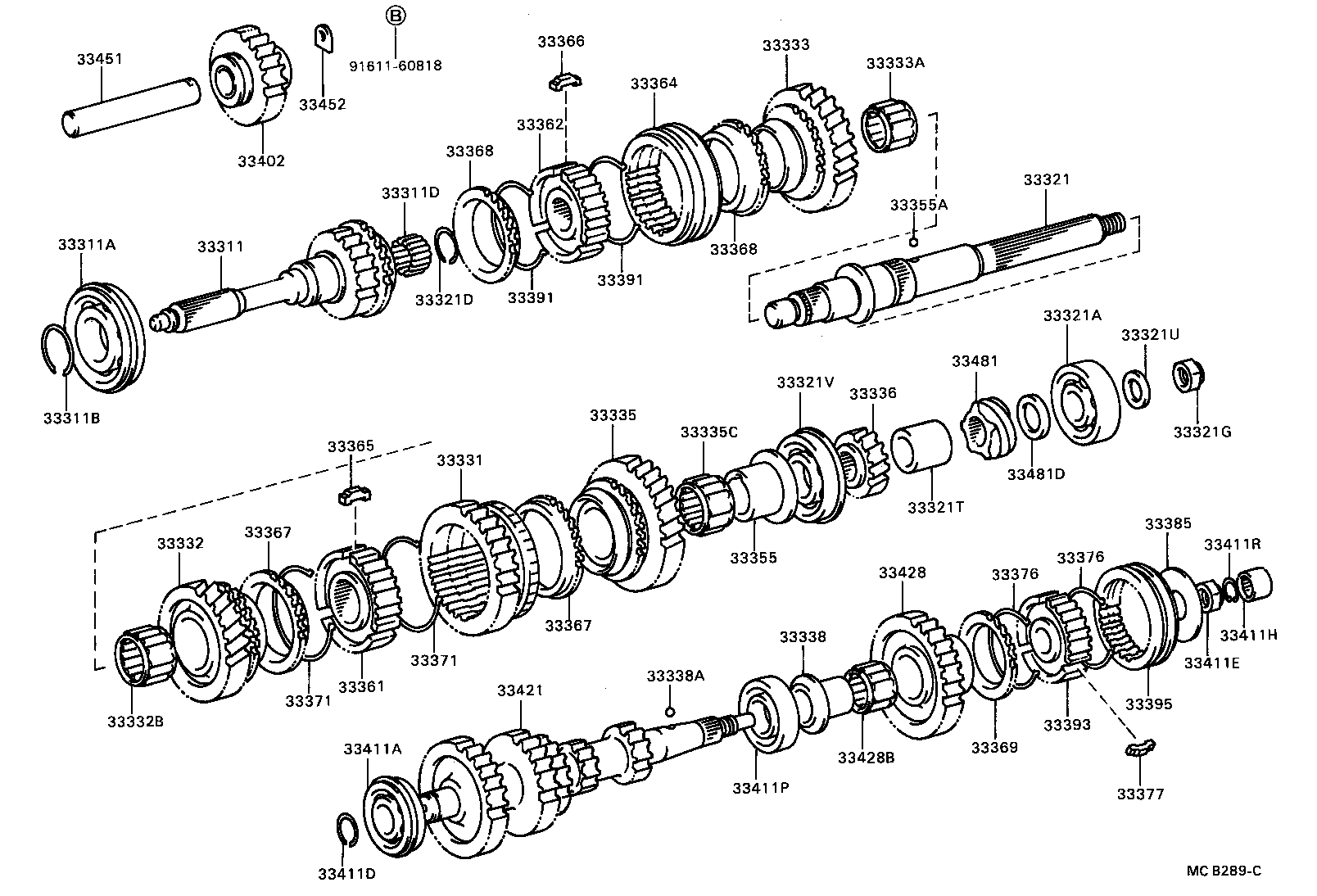

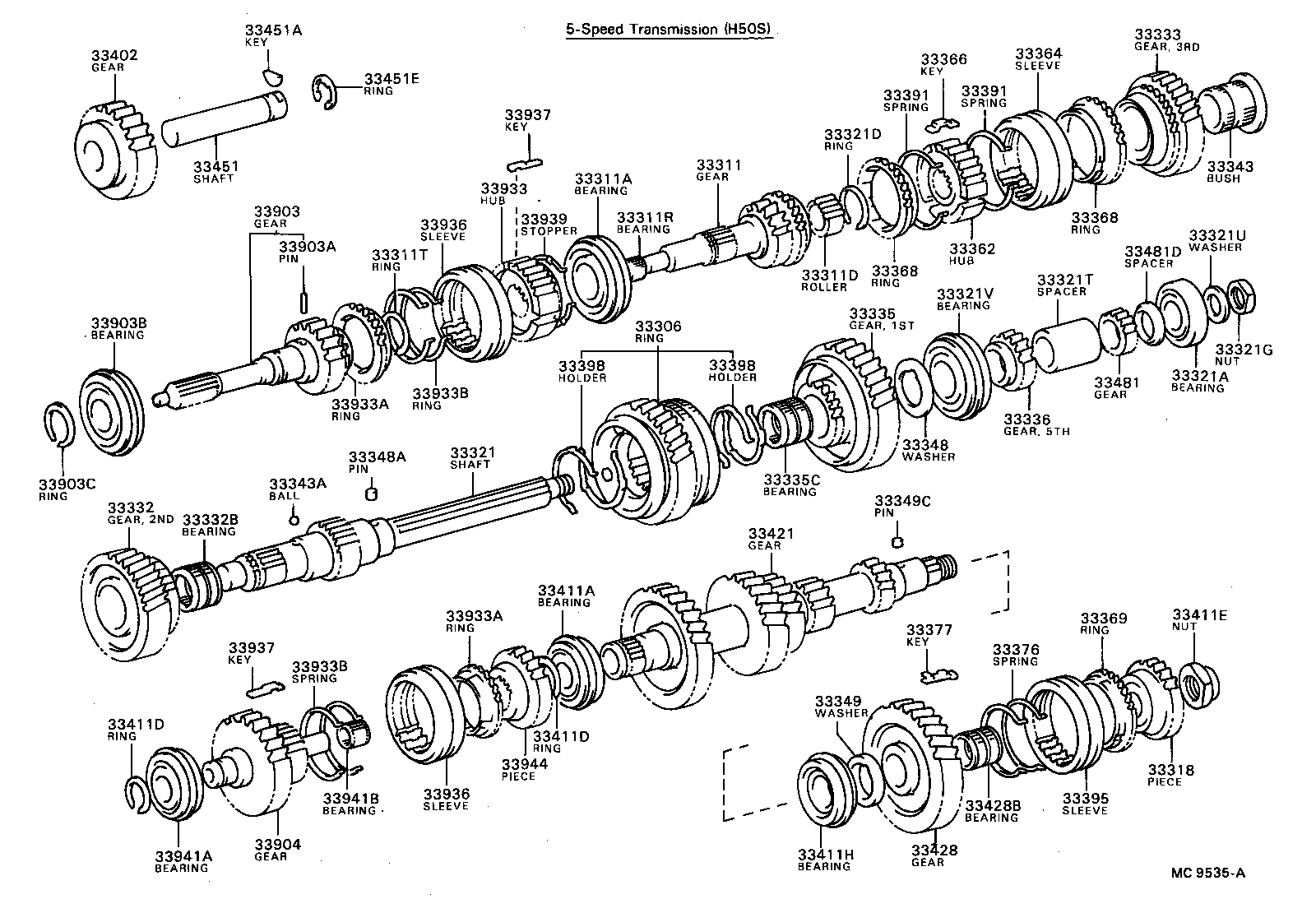

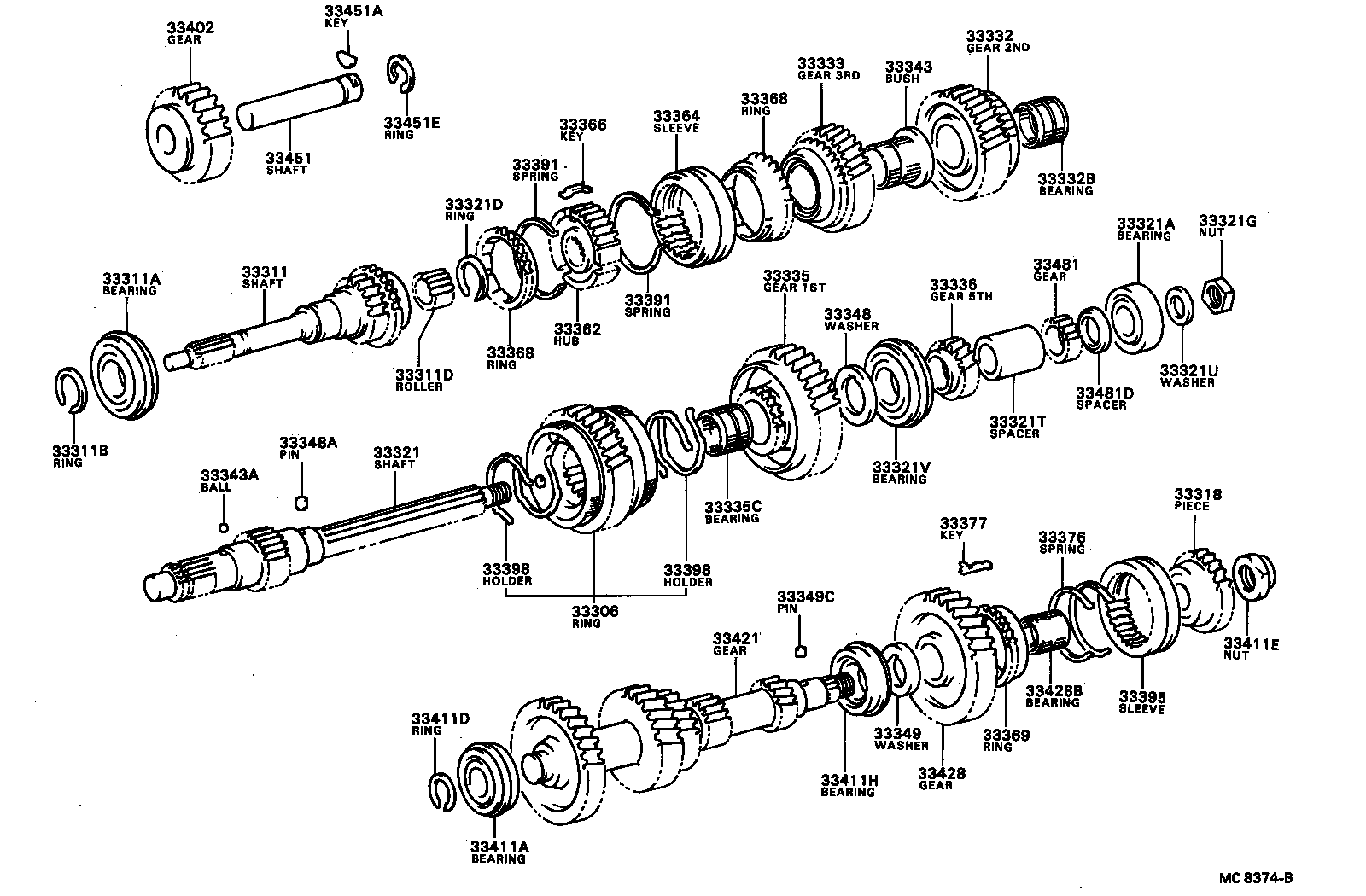

Transmission Gear (MTM)
94 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 33306 | Ring Sub-assy, Synchronizer, NO.1 |
| 33311 | Shaft, Input |
| 33311A | Bearing (FOR INPUT SHAFT FRONT) |
| 33311B | Ring, Shaft Snap (FOR FRONT BEARING) |
| 33311D | Bearing, Input Shaft |
| 33311G | Ring, Shaft Snap (FOR FRONT BEARING) |
| 33311R | Bearing, Needle Roller |
| 33311T | Ring, Shaft Snap (FOR INPUT SHAFT) |
| 33318 | Piece, Gear Spline, NO.5 |
| 33321 | Shaft, Output |
| 33321A | Bearing (FOR OUTPUT SHAFT REAR) |
| 33321C | Ring, Shaft Snap (FOR OUTPUT SHAFT BEARING) |
| 33321D | Ring, Shaft Snap (FOR CLUTCH HUB SET) |
| 33321G | Nut (FOR MANUAL TRANSMISSION OUTPUT SHAFT REAR SET) |
| 33321T | Spacer (FOR OUTPUT SHAFT) |
| 33321U | Washer (FOR MANUAL TRANSMISSION OUTPUT SHAFT SET) |
| 33321V | Bearing (FOR OUTPUT SHAFT CENTER) |
| 33331 | Gear, Reverse |
| 33331A | Bearing (FOR REVERSE GEAR) |
| 33332 | Gear, 2ND |
| 33332B | Bearing, Needle Roller (FOR 2ND GEAR) |
| 33333 | Gear, 3RD |
| 33333A | Bearing, Needle Roller (FOR 3RD GEAR) |
| 33335 | Gear, 1ST |
| 33335C | Bearing, Needle Roller(FOR 1ST GEAR) |
| 33336 | Gear, 5TH |
| 33336A | Bearing, Needle Roller (FOR 5TH GEAR) |
| 33336B | Spacer (FOR 5TH GEAR BEARING) |
| 33338 | Bush OR Bearing, 5TH Gear |
| 33338A | Ball (FOR GEAR BUSH) |
| 33342 | Washer, Gear Thrust |
| 33342A | Pin, Straight (FOR GEAR THRUST WASHER) |
| 33342B | Ring, Shaft Snap (FOR GEAR THRUST WASHER) |
| 33343 | Bush, 3RD & 2ND Gear |
| 33343A | Pin OR Ball (FOR 3RD & 2ND GEAR BUSH) |
| 33348 | Washer, 1ST Gear Thrust |
| 33348A | Pin OR Ball (FOR 1ST GEAR THRUST WASHER) |
| 33349 | Washer, 5TH Gear Thrust |
| 33349C | Pin (FOR 5TH GEAR THRUST WASHER) |
| 33351 | Washer, Reverse Gear Thrust |
| 33351A | Pin, Straight (FOR REVERSE GEAR THRUST WASHER) |
| 33355 | Race, 1ST Gear Bearing Inner |
| 33355A | Key OR Ball, 1ST Gear Bearing Inner Race Lock |
| 33361 | Hub, Transmission Clutch, NO.1 |
| 33361B | Ring, Shaft Snap (FOR CLUTCH HUB NO.1) |
| 33362 | Hub, Transmission Clutch, NO.2 |
| 33362A | Ring, Shaft Snap (FOR CLUTCH HUB NO.2 SETTING) |
| 33363 | Sleeve, Transmission Hub, NO.1 |
| 33364 | Sleeve, Transmission Hub, NO.2 |
| 33365 | Key, Synchromesh Shifting, NO.1 |
| 33366 | Key, Synchromesh Shifting, NO.2 |
| 33367 | Ring, Synchronizer, NO.1 |
| 33368 | Ring, Synchronizer, NO.2 |
| 33369 | Ring, Synchronizer, NO.3 |
| 33371 | Spring, Synchromesh Shifting Key, NO.1 |
| 33376 | Spring, Synchromesh Shifting Key (FOR NO.3 CLUTCH HUB) |
| 33377 | Key, Synchromesh Shifting (FOR NO.3 CLUTCH HUB) |
| 33385 | Retainer, Shifting Key |
| 33391 | Spring, Synchromesh Shifting Key, NO.2 |
| 33393 | Hub, Transmission Clutch, NO.3 |
| 33393A | Ring, Shaft Snap (FOR TRANSMISSION CLUTCH HUB NO.3) |
| 33395 | Sleeve, Transmission Hub, NO.3 |
| 33398 | Holder, Synchronizer Ring |
| 33402 | Gear Sub-assy, Reverse Idler |
| 33411A | Bearing OR Roller(FOR COUNTER GEAR FRONT) |
| 33411D | Ring, Counter Gear Front Bearing Snap, NO.1 |
| 33411E | Nut(FOR COUNTER GEAR SHAFT) |
| 33411H | Bearing OR Roller(FOR COUNTER GEAR REAR) |
| 33411P | Bearing, Countershaft Center |
| 33411R | Ring, Snap, Counter Gear Rear Bearing |
| 33421 | Gear, Counter |
| 33428 | Gear, Countershaft 5TH |
| 33428B | Bearing (FOR COUNTER 5TH GEAR) |
| 33451 | Shaft, Reverse Idler Gear |
| 33451A | Key, Woodruff (FOR REVERSE IDLER GEAR SHAFT) |
| 33451E | Ring, E (FOR REVERSE IDLER GEAR SHAFT) |
| 33452 | Stopper, Reverse Idler Gear Shaft |
| 33462 | Washer, Reverse Idler Thrust |
| 33481 | Gear, Speedometer Drive (MTM) |
| 33481D | Spacer (FOR SPEEDOMETER DRIVE GEAR) |
| 33903 | Gear Sub-assy, Input |
| 33903A | Pin, Slotted Spring (FOR INPUT GEAR) |
| 33903B | Bearing (FOR INPUT GEAR) |
| 33903C | Ring, Snap (FOR INPUT GEAR) |
| 33904 | Gear Sub-assy, Counter, Front |
| 33933 | Hub, Transmission Clutch, Input |
| 33933A | Ring, Synchronizer (FOR TRANSMISSION CLUTCH INPUT HUB) |
| 33933B | Spring, Synchromesh Shifting Key (FOR CLUTCH INPUT HUB) |
| 33936 | Sleeve, Transmission Hub, Front |
| 33937 | Key, Synchromesh Shifting, Front |
| 33939 | Stopper, Key |
| 33941A | Bearing (FOR COUNTER FRONT GEAR FRONT) |
| 33941B | Bearing (FOR COUNTER FRONT GEAR REAR) |
| 33944 | Piece, Gear Spline, Counter |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
