Toyota Dyna
1984-09 → 1987-08 · chassis RU75,85,YU6#,7#,8#,WU9# · catalogue 752230 · Europe
Discontinued model
Data version 1988-01

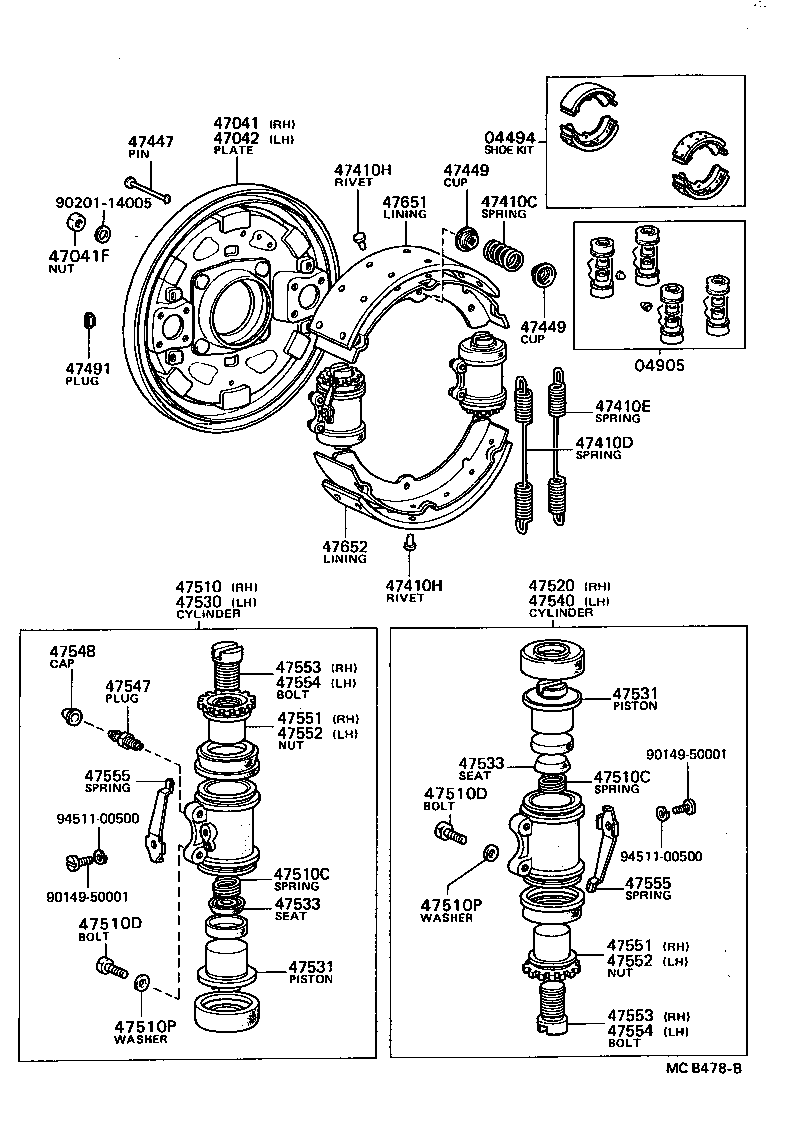

Front Drum Brake Wheel Cylinder & Backing Plate
32 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 04494 | Shoe Kit, Front Brake |
| 04905 | Cup Kit, Front Wheel Cylinder |
| 47041 | Plate Sub-assy, Brake Backing, Front RH |
| 47041D | Bolt(FOR BACKING PLATE TO STEERING KNUCKLE SETTING) |
| 47041F | Nut(FOR BACKING PLATE TO STEERING KNUCKLE SETTING) |
| 47042 | Plate Sub-assy, Brake Backing, Front LH |
| 47410C | Spring(FOR FRONT BRAKE SHOE HOLD DOWN) |
| 47410D | Spring, Tension(FOR FRONT BRAKE SHOE RETURN) |
| 47410E | Spring, Tension(FOR FRONT BRAKE SHOE RETURN) |
| 47410H | Rivet, Brake Lining(FOR FRONT BRAKE) |
| 47419 | Plug, Hole(FOR FRONT BRAKE) |
| 47447 | Pin, Shoe Hold Down Spring(FOR FRONT BRAKE) |
| 47449 | Cup, Shoe Hold Down Spring(FOR FRONT BRAKE) |
| 47491 | Plug, Hole(FOR FRONT BRAKE) |
| 47510 | Cylinder Assy, Front Wheel Brake, RH(FOR FRONT OR UPPER) |
| 47510C | Spring, Compression(FOR FRONT WHEEL BRAKE CYLINDER) |
| 47510D | Bolt(FOR FRONT WHEEL CYLINDER) |
| 47510P | Washer(FOR FRONT WHEEL CYLINDER) |
| 47520 | Cylinder Assy, Front Wheel Brake, RH(FOR REAR OR LOWER) |
| 47530 | Cylinder Assy, Front Wheel Brake, LH(FOR FRONT OR UPPER) |
| 47531 | Piston, Wheel Brake Cylinder(FOR FRONT BRAKE) |
| 47533 | Seat, Wheel Cylinder Piston Spring(FOR FRONT BRAKE) |
| 47540 | Cylinder Assy, Front Wheel Brake, LH(FOR REAR OR LOWER) |
| 47547 | Plug, Bleeder(FOR FRONT DRUM BRAKE) |
| 47548 | Cap, Bleeder Plug(FOR DRUM BRAKE, FRONT) |
| 47551 | Nut, Front Wheel Cylinder Adjusting, RH(FOR FRONT BRAKE) |
| 47552 | Nut, Front Wheel Cylinder Adjusting, LH(FOR FRONT BRAKE) |
| 47553 | Bolt, Front Wheel Cylinder Adjusting, RH(FOR FRONT BRAKE) |
| 47554 | Bolt, Front Wheel Cylinder Adjusting, LH(FOR FRONT BRAKE) |
| 47555 | Spring, Adjuster Lock(FOR FRONT BRAKE) |
| 47651 | Lining, Front Brake Shoe(FOR FRONT OR UPPER) |
| 47652 | Lining, Front Brake Shoe(FOR REAR OR LOWER) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
