Toyota Dyna
2000-10 → 2002-06 · chassis XZU402,41#,420,430 · catalogue 771230 · Europe
Discontinued model
Data version 2003-07

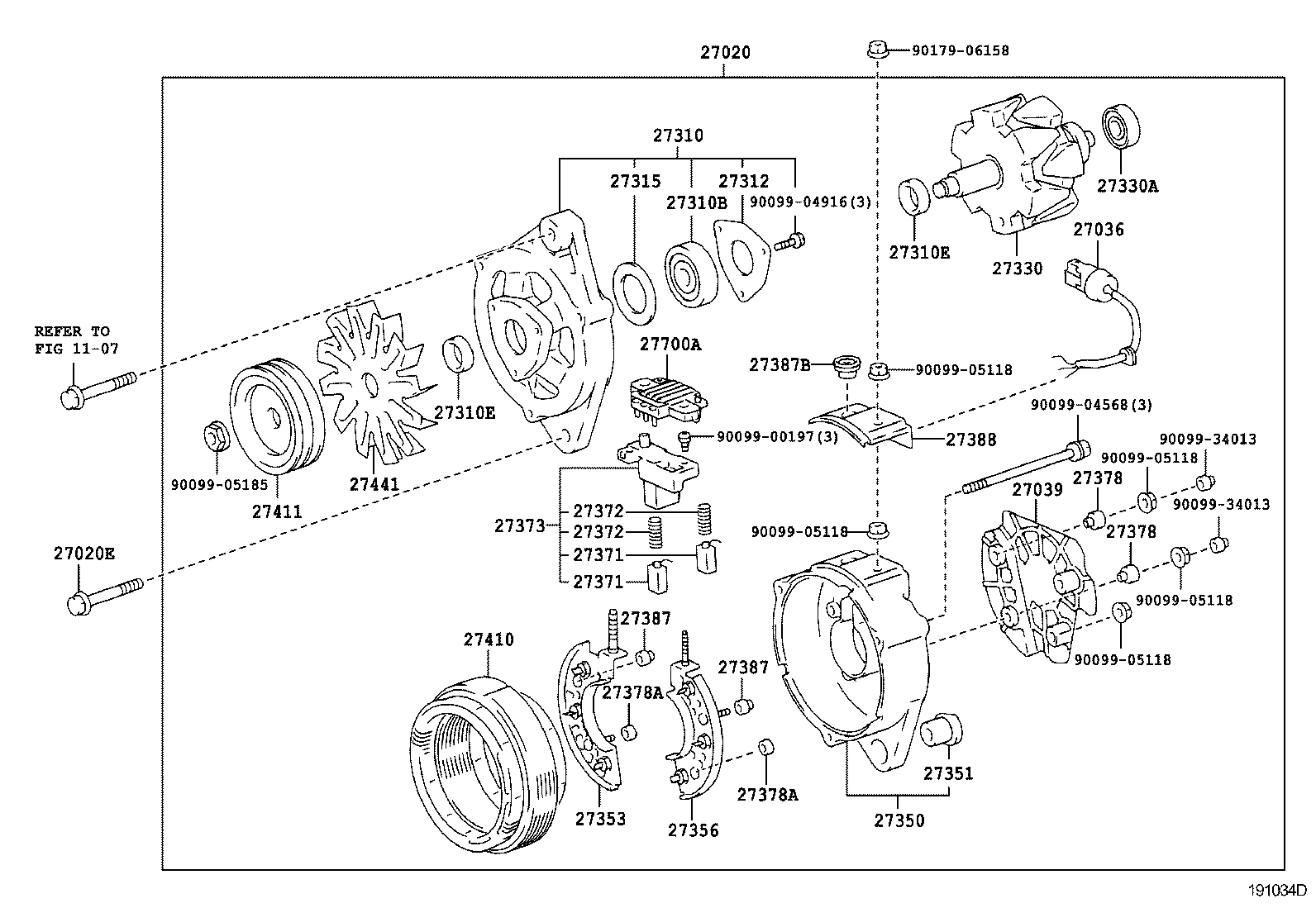

Alternator
37 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 27020 | Alternator Assy |
| 27020E | Bolt(FOR ALTERNATOR) |
| 27036 | Terminal Sub-assy, Lead Wire, Alternator |
| 27039 | Cover, Alternator Rear End |
| 27039A | Cover, Alternator Rear End, NO.2 |
| 27064 | Seal, Alternator Plate |
| 27310 | Frame Assy, Drive End, Alternator |
| 27310B | Bearing(FOR ALTERNATOR DRIVE END FRAME) |
| 27310E | Collar(FOR ALTERNATOR DRIVE END FRAME) |
| 27312 | Plate, Retainer |
| 27315 | Cover, Alternator Felt, Inner NO.1 |
| 27330 | Rotor Assy, Alternator |
| 27330A | Bearing(FOR ALTERNATOR ROTOR) |
| 27350 | Frame Assy, Rectifier End |
| 27351 | Bush(FOR ALTERNATOR RECTIFIER END FRAME) |
| 27353 | Holder, W/Rectifier Positive, Alternator |
| 27356 | Holder, W/Rectifier Negative, Alternator |
| 27357 | Holder, Alternator, W/Rectifier |
| 27359 | Frame, Alternator Rectifier End |
| 27365 | Plate, Terminal |
| 27370 | Holder Assy, Alternator Brush |
| 27371 | Brush, Alternator |
| 27372 | Spring, Alternator Brush |
| 27373 | Holder, Alternator Brush, A |
| 27378 | Insulator, Alternator, NO.1 |
| 27378A | Insulator, Alternator, NO.2 |
| 27384 | Washer |
| 27387 | Insulator, Terminal |
| 27387B | Insulator, Alternator Terminal |
| 27388 | Cover, Alternator Brush |
| 27389 | Insulator, Terminal |
| 27410 | Stator Assy, Alternator |
| 27411 | Pulley, Alternator |
| 27441 | Fan, Alternator |
| 27443 | Cover, Alternator Bearing |
| 27446 | Clip, Alternator Cord |
| 27700A | Regulator Assy, Generator |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
