Toyota Dyna
2000-10 → 2002-06 · chassis XZU402,41#,420,430 · catalogue 771230 · Europe
Discontinued model
Data version 2003-07

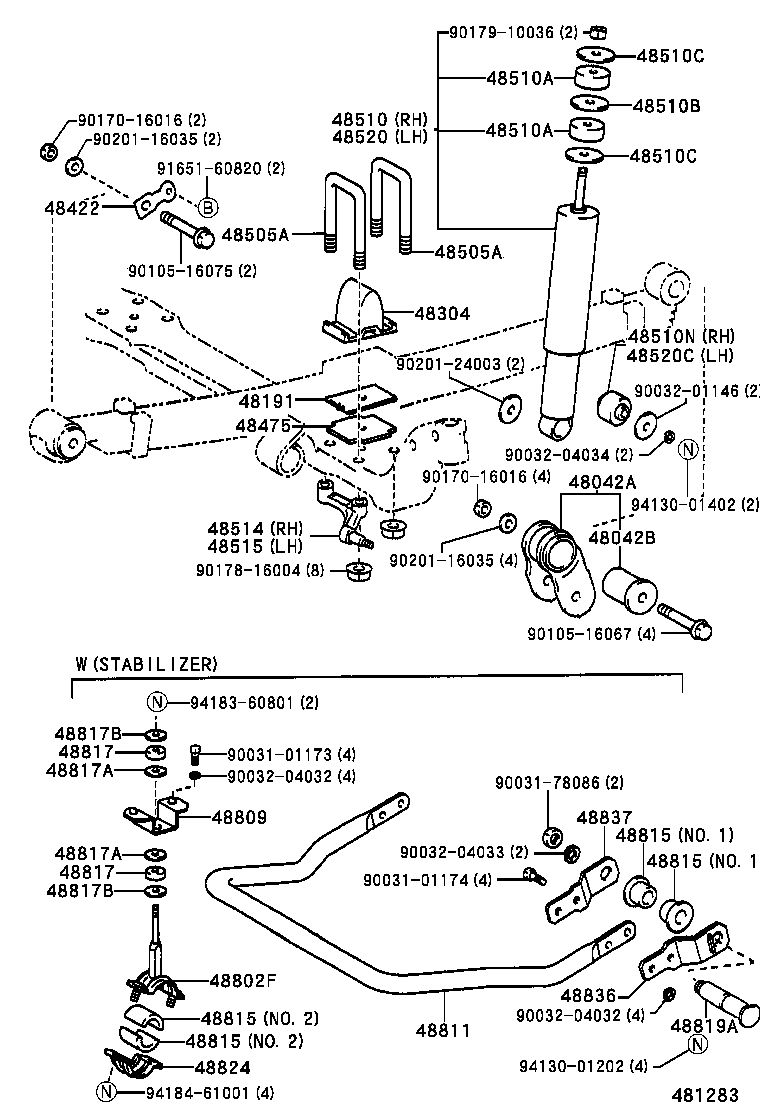

Front Spring & Shock Absorber
51 part groups · 11 illustrations
Part groups
| PNC | Description |
|---|---|
| 48042A | Shackle Sub-assy, Front Spring, NO.2 |
| 48042B | Bush, Front Spring NO.2 Shackle |
| 48110 | Spring Assy, Front, RH |
| 48110F | Bimetal Formed Bush(FOR FRONT SPRING) |
| 48111 | Leaf, Front Spring, NO.1 |
| 48112 | Leaf, Front Spring, NO.2 |
| 48113 | Leaf, Front Spring, NO.3 |
| 48114 | Leaf, Front Spring, NO.4 |
| 48115 | Leaf, Front Spring, NO.5 |
| 48120 | Spring Assy, Front, LH |
| 48147 | Bolt, Front Spring, Center |
| 48147A | Nut, Front Spring Center Bolt |
| 48153 | Spacer, Front Leaf Spring, NO.1 |
| 48153A | Silencer, Front Spring, NO.1 |
| 48191 | Wedge, Caster(FOR FRONT LEAF SPRING) |
| 48251B | Spacer(FOR FRONT SPRING) |
| 48252D | Silencer |
| 48253C | Spacer, Front Leaf Spring, NO.2 |
| 48253E | Spacer, Front Spring, NO.3 |
| 48304 | Bumper Sub-assy, Front Spring, NO.1 |
| 48323 | Pin, Front Spring Bracket, Front |
| 48323A | Nipple, Grease(FOR FRONT SPRING BRACKET, FRONT PIN) |
| 48323B | Pin, Front Spring Bracket, Rear |
| 48323C | Nipple, Grease(FOR FRONT SPRING BRACKET, REAR PIN) |
| 48422 | Support, Front Spring Pin |
| 48442A | Shackle, Front Spring, RH |
| 48442B | Shackle, Front Spring, LH |
| 48443A | Plate, Fornt Spring Shackle, Outer |
| 48475 | Plate, Distance(FOR FRONT) |
| 48505A | Bolt, U(FOR FRONT SPRING) |
| 48510 | Absorber Assy, Shock, Front RH |
| 48510A | Cushion, Front Shock Absorber |
| 48510B | Retainer, Cushion, NO.1(FOR FRONT SHOCK ABSORBER) |
| 48510C | Retainer, Cushion, NO.2(FOR FRONT SHOCK ABSORBER) |
| 48510N | Bush(FOR FRONT SHOCK ABSORBER RH) |
| 48514 | Bracket, Front Shock Absorber, Lower RH |
| 48515 | Bracket, Front Shock Absorber, Lower LH |
| 48520 | Absorber Assy, Shock, Front LH |
| 48520C | Bush(FOR FRONT SHOCK ABSORBER LH) |
| 48802F | Link Sub-assy, Front Stabilizer |
| 48809 | Bracket Sub-assy, Stabilizer |
| 48811 | Bar, Stabilizer, Front |
| 48815 | Bush, Front Stabilizer Bar, NO.1 |
| 48817 | Cushion, Front Stabilizer |
| 48817A | Retainer, Cushion, NO.1(FOR FRONT STABILIZER BAR) |
| 48817B | Retainer, Cushion, NO.2(FOR FRONT STABILIZER BAR) |
| 48819A | Bolt, Front Stabilizer |
| 48824 | Bracket, Stabilizer, Front |
| 48825 | Bracket, Stabilizer, NO.2 |
| 48836 | Bracket, Front Stabilizer End, RH |
| 48837 | Bracket, Front Stabilizer End, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
