Toyota Dyna
2000-10 → 2002-06 · chassis XZU402,41#,420,430 · catalogue 771230 · Europe
Discontinued model
Data version 2003-07

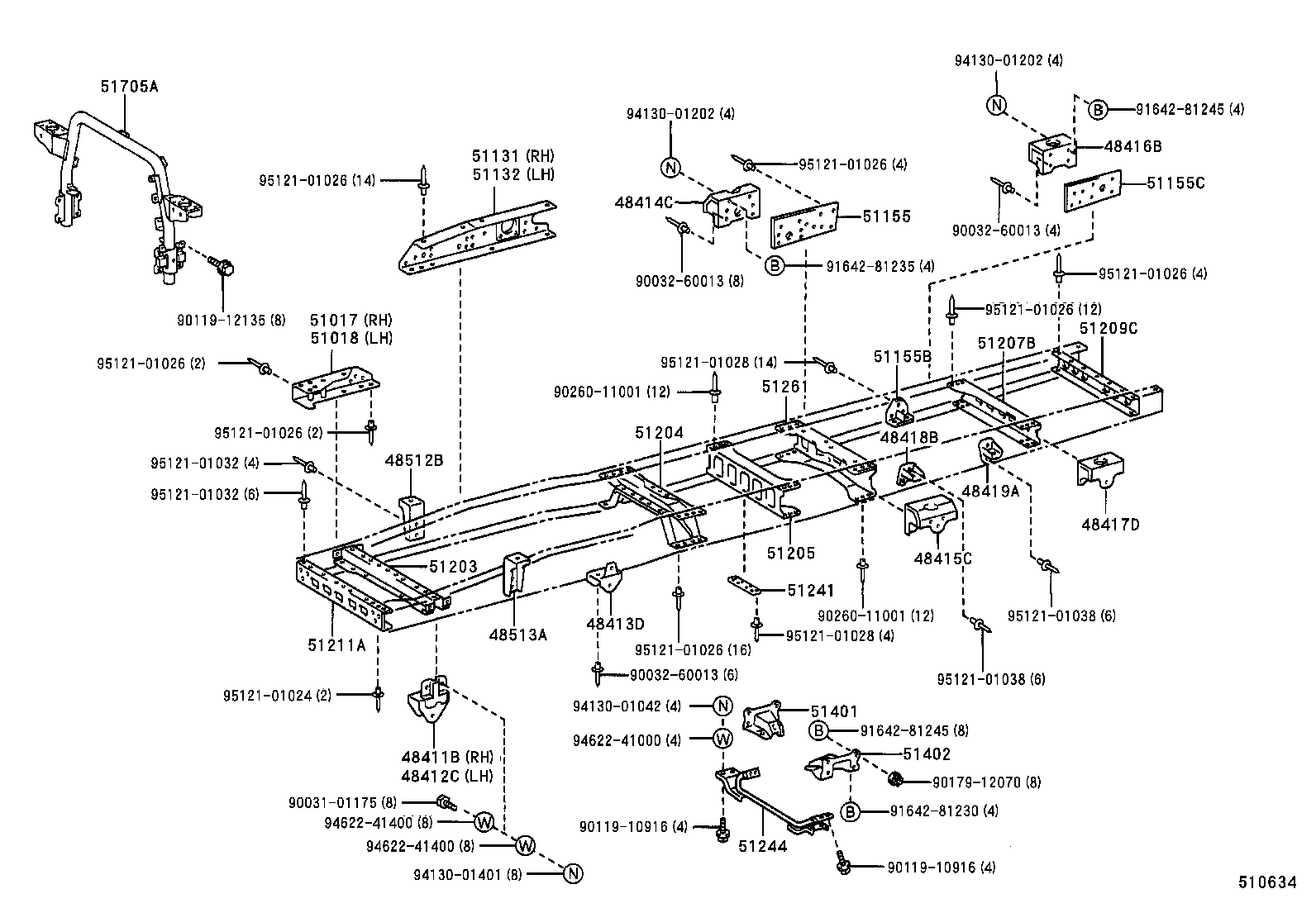

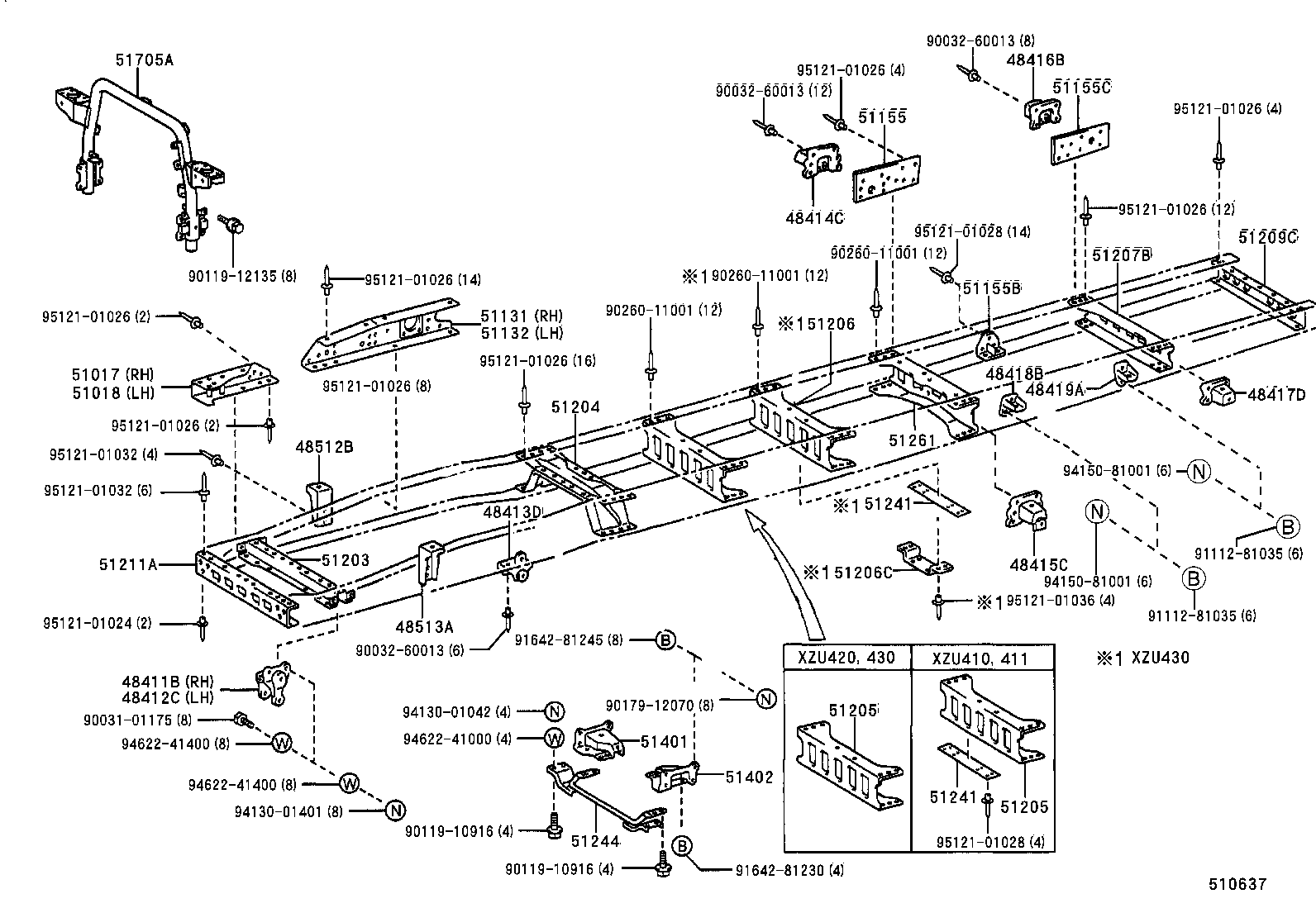

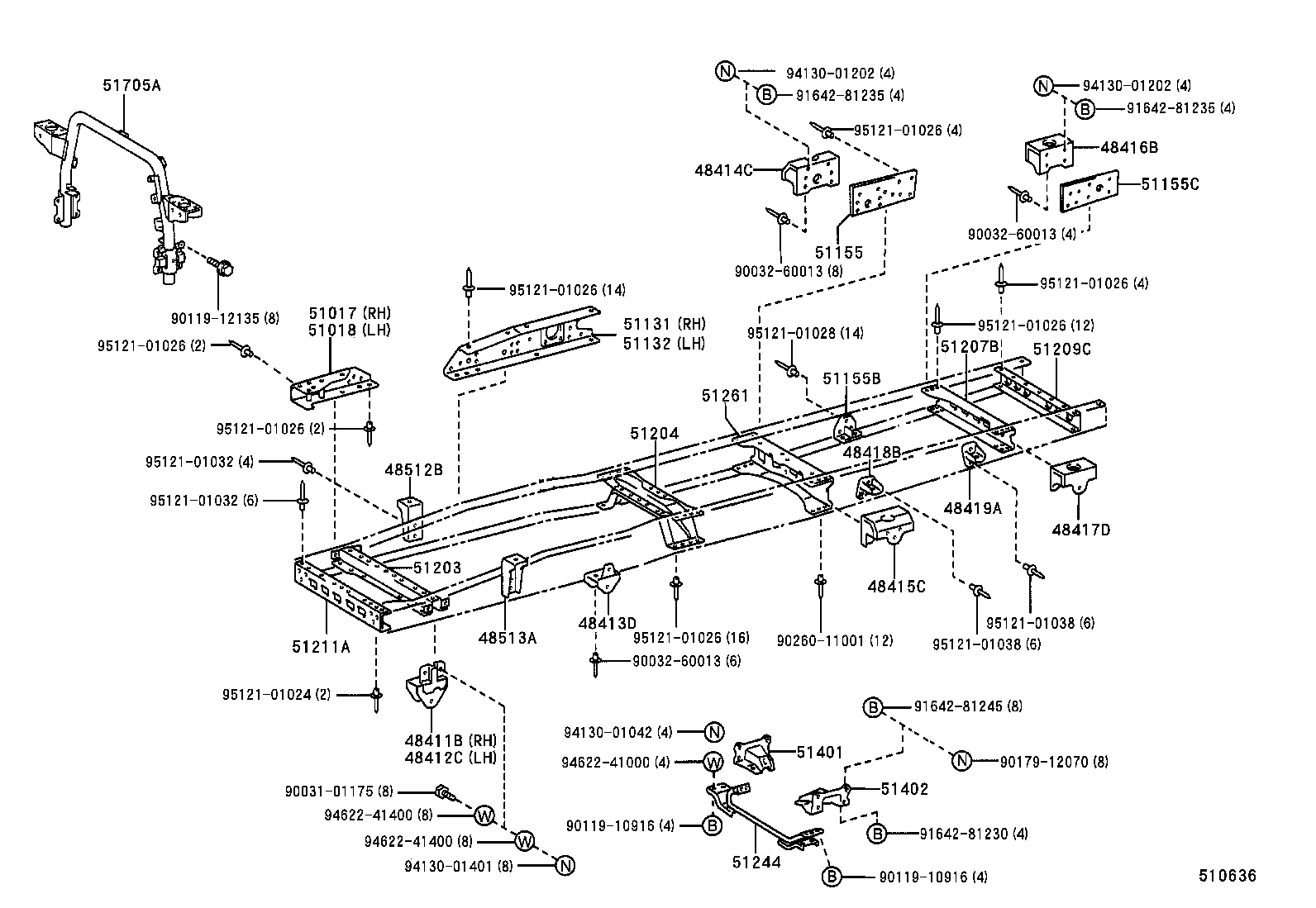

Frame
39 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 48411B | Bracket, Spring, NO.1 RH |
| 48412C | Bracket, Spring, NO.1 LH |
| 48413D | Bracket, Spring, NO.2 |
| 48414C | Bracket, Spring, NO.3 RH |
| 48415C | Bracket, Spring, NO.3 LH |
| 48416B | Bracket, Spring, NO.4 RH |
| 48417D | Bracket, Spring, NO.4 LH |
| 48418B | Bracket, Spring, NO.6 |
| 48419A | Bracket, Spring, NO.7 |
| 48512B | Bracket, Front Shock Absorber, Upper RH |
| 48513A | Bracket, Front Shock Absorber, Upper LH |
| 51017 | Reinforcement Sub-assy, Side Rail, NO.1 RH |
| 51018 | Reinforcement Sub-assy, Side Rail, NO.1 LH |
| 51100F | Frame Sub-assy |
| 51131 | Rail, Front Frame, RH |
| 51132 | Rail, Front Frame, LH |
| 51155 | Stiffener, Frame Side Rail, Rear RH |
| 51155B | Stiffener, Frame Side Rail, Rear NO.2 |
| 51155C | Stiffener, Frame Side Rail, Rear NO.3 |
| 51203 | Crossmember Sub-assy, Frame, NO.2 |
| 51204 | Crossmember Sub-assy, Frame, NO.3 |
| 51205 | Crossmember Sub-assy, Frame, NO.4 |
| 51206 | Crossmember Sub-assy, Frame, NO.5 |
| 51206C | Crossmember Sub-assy, Frame, NO.5 |
| 51207B | Crossmember Sub-assy, Frame, NO.7 |
| 51209C | Crossmember Sub-assy, Frame, Rear |
| 51211A | Crossmember, Frame, Front |
| 51241 | Bracket, Center Bearing Support |
| 51244 | Member, Engine Front Support |
| 51261 | Crossmember, Frame, NO.6 |
| 51401 | Bracket Sub-assy, Engine Front Mounting, RH |
| 51402 | Bracket Sub-assy, Engine Front Mounting, LH |
| 51561D | Guard, Propeller Shaft |
| 51568 | Bracket, Propeller Shaft Guard |
| 51568B | Bracket, Propeller Shaft Guard |
| 51568C | Bracket, Propeller Shaft Guard |
| 51569 | Guard, Propeller Shaft |
| 51569C | Guard, Propeller Shaft |
| 51705A | Bracket Sub-assy, Cab Mounting, NO.3 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
