Toyota Dyna
2001-10 → 2012-08 · chassis BU4##,WU4##,XZU4## · catalogue 771240 · Europe
Discontinued model
Data version 2013-04

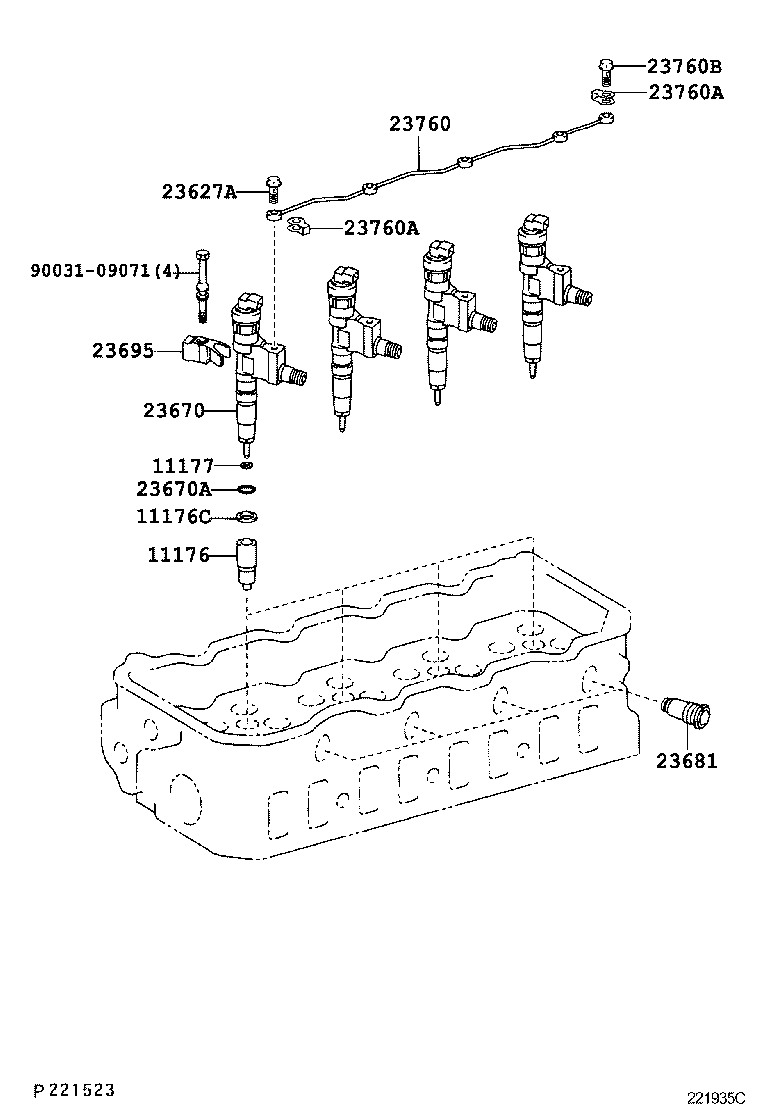

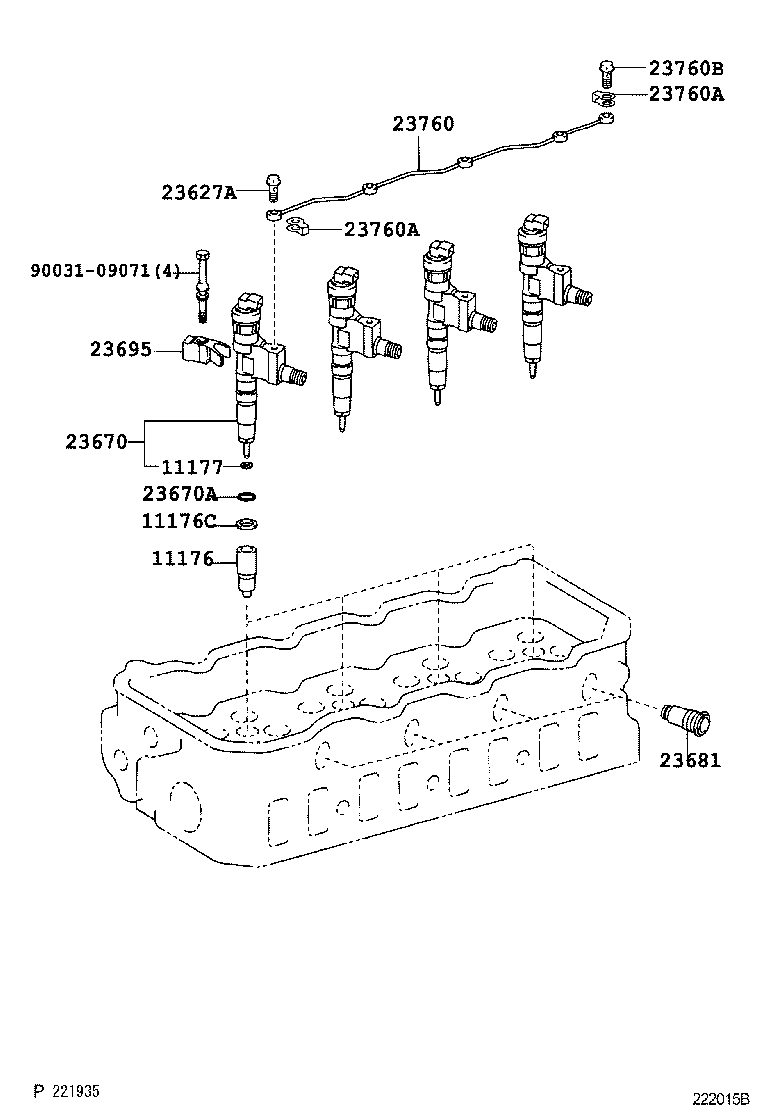

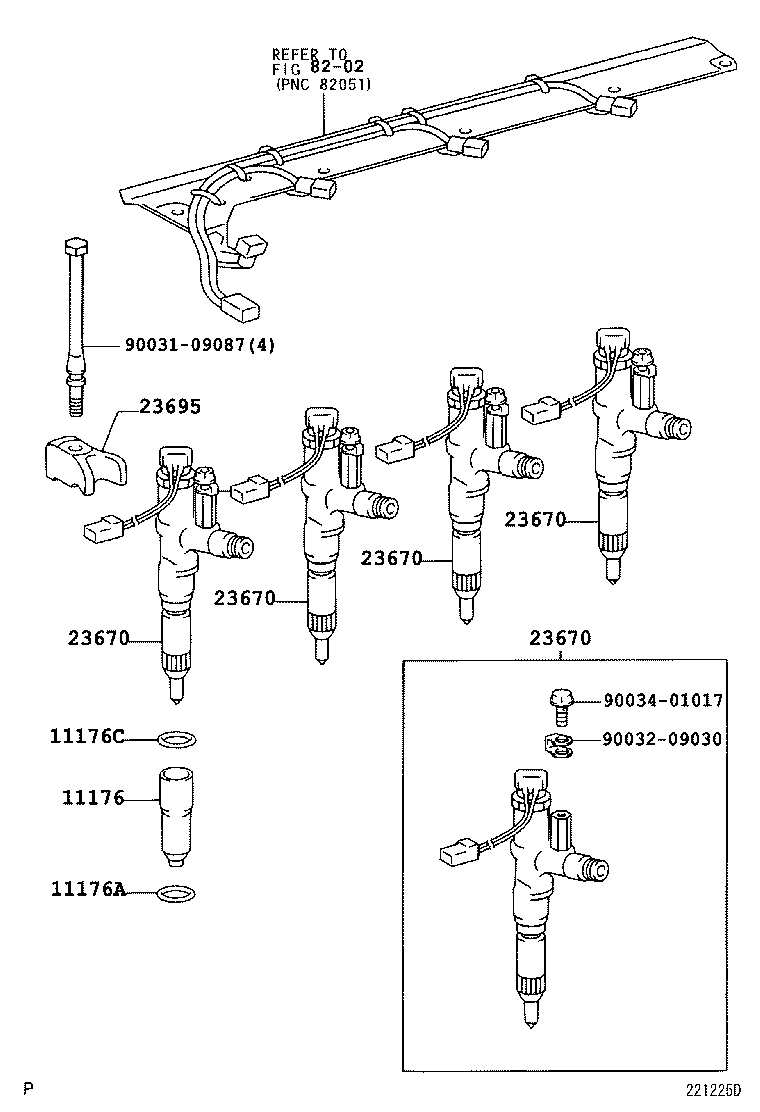

Injection Nozzle
39 part groups · 8 illustrations
Part groups
| PNC | Description |
|---|---|
| 11176 | Seat, Injection Nozzle |
| 11176A | Gasket(FOR INJECTION NOZZLE SEAT) |
| 11176C | Gasket, NO.2(FOR INJECTION NOZZLE SEAT) |
| 11177 | Gasket, Injection Nozzle Seat |
| 23600 | Holder & Nozzle Set, Nozzle |
| 23600C | Gasket(FOR HOLDER & NOZZLE SET) |
| 23610 | Holder Assy, Nozzle |
| 23613 | Nut, Nozzle Holder Cap |
| 23614 | Screw, Nozzle Holder Adjusting |
| 23616 | Screw, Cap Nozzle Holder |
| 23617A | Seat, Pressure Spring, NO.1 |
| 23618 | Spring, Nozzle Holder Pressure |
| 23618A | Spring, Nozzle Holder Pressure, NO.1 |
| 23619 | Pin, Nozzle Holder Pressure |
| 23620 | Nozzle Assy |
| 23624 | Nut, Nozzle Retaining |
| 23626 | Body Sub-assy, Nozzle |
| 23627A | Screw, Follow(FOR NOZZLE) |
| 23627B | Washer, Copper Plate(FOR NOZZLE) |
| 23628 | Nut(FOR RING PACKING SETTING) |
| 23629 | Piece, Distance(FOR NOZZLE) |
| 23631 | Washer(FOR NOZZLE HOLDER PRESSURE SPRING) |
| 23631A | Washer(FOR NOZZLE HOLDER PRESSURE SPRING NO.1) |
| 23631B | Washer(FOR NOZZLE HOLDER PRESSURE SPRING NO.2) |
| 23654 | Washer(FOR RING PACKING) |
| 23659 | Packing, Tip(FOR NOZZLE) |
| 23665 | Adapter, Nozzle Holder |
| 23667 | Ring, Packing, NO.2(FOR NOZZLE) |
| 23670 | Injector Assy |
| 23670A | Ring, O(FOR INJECTOR ASSY) |
| 23681 | Seal, Nozzle Holder |
| 23695 | Clamp, Nozzle Holder, NO.1 |
| 23760 | Pipe Assy, Nozzle Leakage |
| 23760A | Gasket |
| 23760B | Bolt, Union(FOR NOZZLE LEAKAGE PIPE) |
| 23770 | Pipe Assy, Nozzle Leakage, NO.2 |
| 23770A | Clamp OR Clip(FOR NOZZLE LEAKAGE PIPE SET) |
| 23770B | Hose, Fuel |
| 23770C | Clamp OR Clip(FOR FUEL HOSE SET) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
