Toyota Dyna
2001-10 → 2012-08 · chassis BU4##,WU4##,XZU4## · catalogue 771240 · Europe
Discontinued model
Data version 2013-04

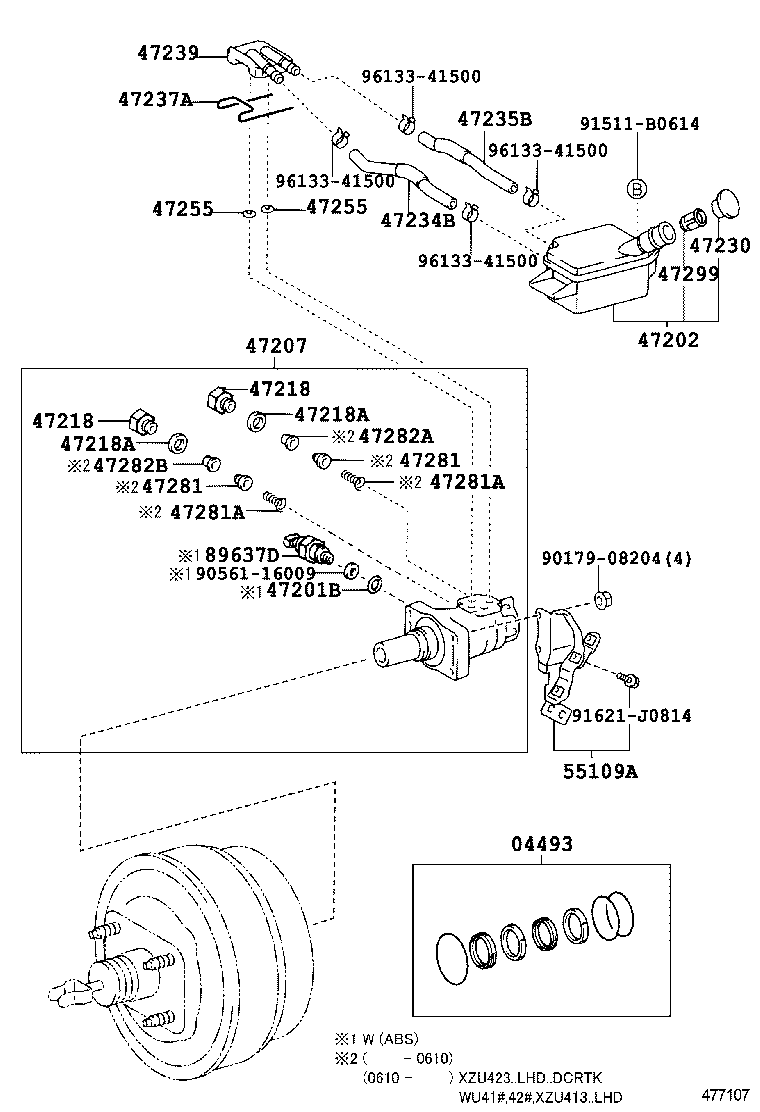

Brake Master Cylinder
19 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 04493 | Cylinder Kit, Brake Master |
| 47201B | Ring, O(FOR BRAKE MASTER CYLINDER) |
| 47202 | Reservoir Sub-assy, Brake Master Cylinder |
| 47207 | Cylinder Sub-assy, Brake Master Less Reservoir Tank |
| 47218 | Plug, Master Cylinder Fluid Outlet |
| 47218A | Gasket(FOR FLUID OUTLET PLUG) |
| 47230 | Cap Assy, Brake Master Cylinder Reservoir Filler |
| 47234B | Tube, Reservoir, NO.1 |
| 47235B | Tube, Brake Master Cyrinder Reservoir, NO.2 |
| 47237A | Stopper, Breke Master Cylinder Reservoir Tank |
| 47239 | Connector, Brake Master Cylinder Reservoir |
| 47255 | Grommet, Master Cylinder Reservoir |
| 47281 | Valve, Brake Master Cylinder Outlet Check |
| 47281A | Spring Compression(FOR OUTLET CHECK VALVE) |
| 47282A | Seat, Outlet Check Valve, NO.1 |
| 47282B | Seat, Outlet Check Valve, NO.2 |
| 47299 | Strainer, Brake Master Cylinder Reservoir |
| 55109A | Support Sub-assy, Brake Master Cylinder |
| 89637D | Sensor, Oil Pressure |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
