Toyota Dyna
2011-07 → present · chassis WU700,710,720,XZU710,720,730 · catalogue 771250 · Europe
Supported model
Data version 2019-11

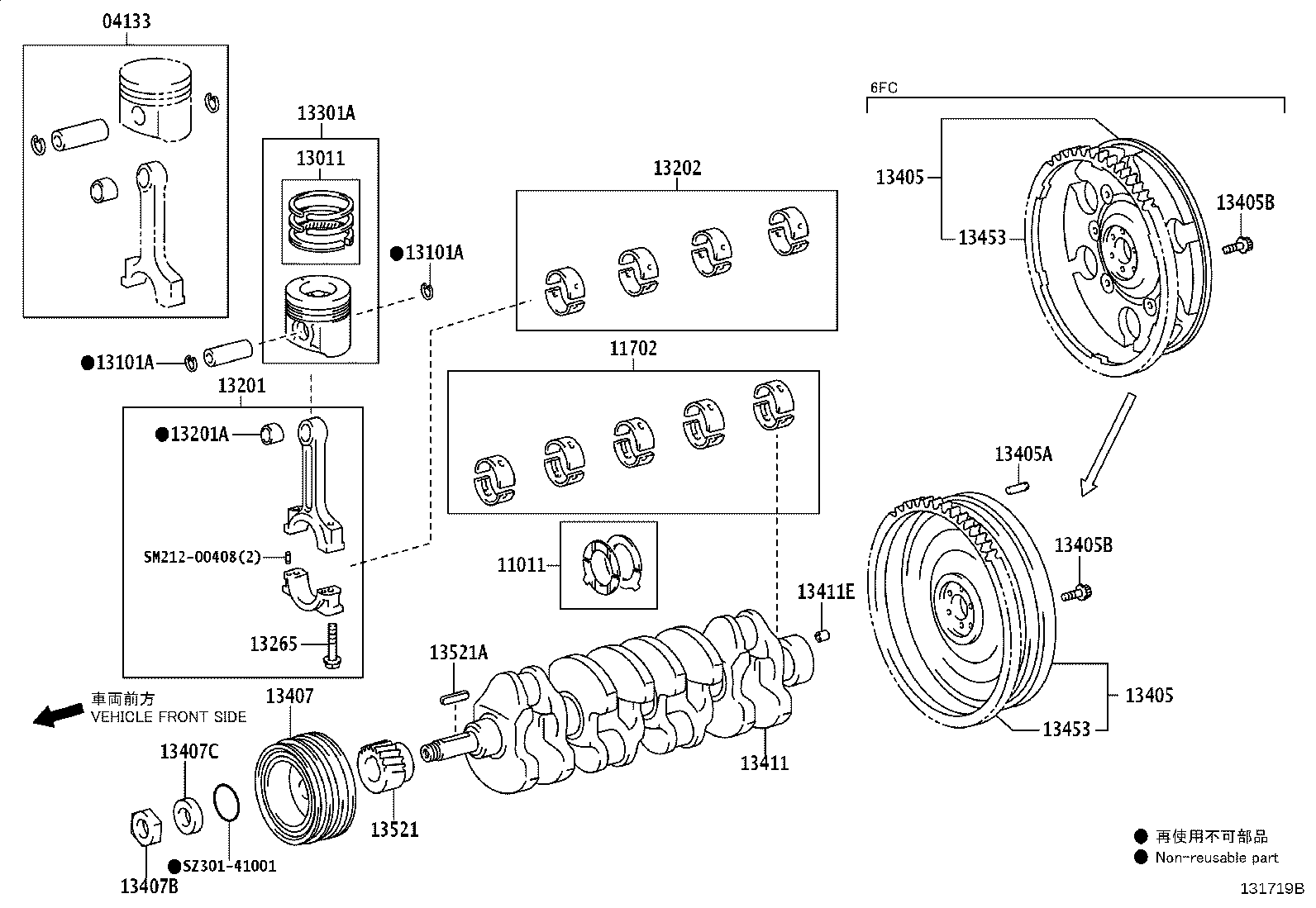

Crankshaft & Piston
30 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 04133 | Pin Kit, Piston |
| 11011 | Washer Set, Crankshaft Thrust |
| 11702 | Bearing Set, Crankshaft |
| 13011 | Ring Set, Piston |
| 13101A | Ring, Hole Snap(FOR PISTON PIN) |
| 13201 | Rod Sub-assy, Connecting |
| 13201A | Bush(FOR CONNECTING ROD SMALL END) |
| 13202 | Bearing Set, Connecting Rod |
| 13265 | Bolt, Connecting Rod |
| 13301A | Piston Set, W/Piston Ring |
| 13405 | Flywheel Sub-assy |
| 13405A | Pin, Straight(FOR FLYWHEEL) |
| 13405B | Bolt, Flywheel Setting |
| 13407 | Damper Sub-assy, Crankshaft |
| 13407B | Nut, Hexagon(FOR CRANKSHAFT DAMPER) |
| 13407C | Spacer(FOR CRANKSHAFT DAMPER) |
| 13411 | Crankshaft |
| 13411C | Pin, Straight(FOR CRANKSHAFT) |
| 13411E | Collar(FOR CRANKSHAFT) |
| 13453 | Gear, Flywheel Ring |
| 13471 | Pulley, Crankshaft |
| 13471E | Nut(FOR CRANKSHAFT PULLEY) |
| 13471G | Ring, O(FOR CRANKSHAFT PULLEY) |
| 13471P | Spacer(FOR CRANKSHAFT PULLEY) |
| 13521 | Gear OR Sprocket, Crankshaft Timing |
| 13521A | Key(FOR CRANKSHAFT TIMING GEAR) |
| 13525 | Gear, Idle, NO.1 |
| 13572 | Plate, Idle Gear Thrust |
| 13577A | Bolt, Hexagon(FOR IDLE GEAR BOLT LOCK) |
| 13581 | Shaft, Idle Gear, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
