Toyota Land Cruiser
1980-08 → 1986-04 · chassis BJ4#,HJ47,FJ4# · catalogue 781210 · Europe
Discontinued model
Data version 1987-01

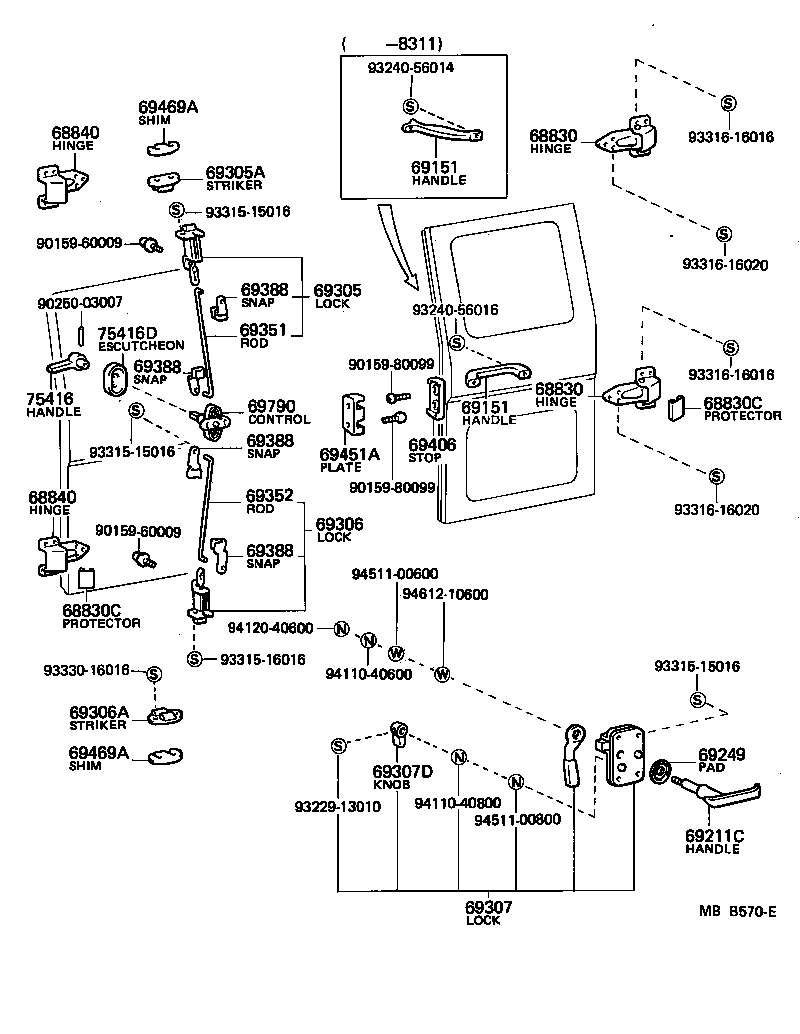

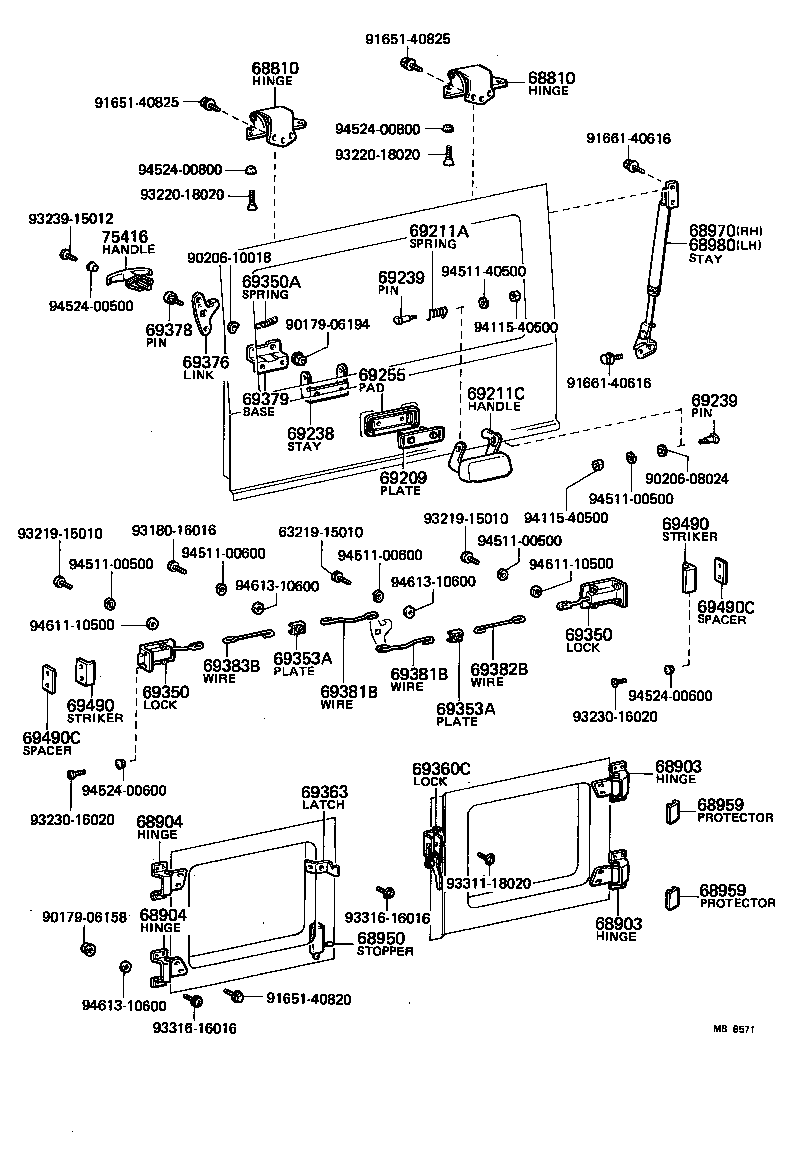

Back Door Lock & Hinge
63 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 66170A | Latch Assy, Rear Drop Gate |
| 66280A | Chain Assy, Rear Drop Gate, RH |
| 66280B | Bolt, Rear Gate Chain Set |
| 66287A | Hook, Rear Drop Gate Chain, RH |
| 66288A | Hook, Rear Drop Gate Chain, LH |
| 66290A | Chain Assy, Rear Drop Gate, LH |
| 68810 | Hinge Assy, Back Door, Upper |
| 68830 | Hinge Assy, Back Door, RH |
| 68830C | Retainer, Back Door Hinge |
| 68840 | Hinge Assy, Back Door, LH |
| 68903 | Hinge, Rear Swing Gate, RH |
| 68904 | Hinge, Rear Swing Gate, LH |
| 68905A | Hinge, Rear Drop Gate |
| 68950 | Stopper Assy, Rear Swing Gate Lock |
| 68959 | Protector, Rear Swing Gate Hinge |
| 68961A | Shaft, Rear Swing Door Open Stopper |
| 68964 | Spring, Rear Swing Door Open Stopper |
| 68965 | Knob, Rear Swing Door Open Stopper |
| 68970 | Stay Assy, Back Door, RH |
| 68980 | Stay Assy, Back Door |
| 69151 | Handle, Back Door Inside Pull |
| 69209 | Plate Sub-assy, Back Door Outside Handle |
| 69211A | Spring, Torsion(FOR BACK DOOR OUTSIDE HANDLE) |
| 69211C | Handle, Back Door Outside |
| 69238 | Stay, Back Door Outside Handle |
| 69239 | Pin, Back Door Outside Handle |
| 69249 | Pad, Back Door Outside Handle |
| 69255 | Pad, Back Door Handle |
| 69261 | Handle, Rear Swing Door Inside |
| 69261A | Spring, Tension(FOR REAR SWING DOOR HANDLE) |
| 69262 | Handle, Rear Swing Door Outside |
| 69305 | Lock Sub-assy, Back Door, Upper |
| 69305A | Striker Assy, Back Door, Upper |
| 69306 | Lock Sub-assy, Back Door, Lower |
| 69306A | Striker Assy, Back Door, Lower |
| 69307 | Lock Sub-assy, Back Door, Center |
| 69307D | Knob, Door Lock Key(FOR BACK DOOR, CENTER LOCK) |
| 69350 | Lock Assy, Back Door |
| 69350A | Spring(FOR BACK DOOR LOCK) |
| 69351 | Rod, Back Door Lock Control, Upper |
| 69352 | Rod, Back Door Lock Control, Lower |
| 69353A | Plate, Back Door Lock Control |
| 69360C | Lock Assy, Rear Swing Gate |
| 69363 | Latch, Rear Swing Gate Lock |
| 69376 | Link, Back Door Lock |
| 69378 | Pin, Back Door Lock Link |
| 69379 | Base, Back Door Lock Link |
| 69381B | Wire, Back Door Lock Control, A |
| 69382 | Plate, Rear Swing Gate Lock |
| 69382B | Wire, Back Door Lock Control, B |
| 69383B | Wire, Back Door Lock Control, C |
| 69385A | Lever, Rear Swing Gate Lock |
| 69387A | Stopper, Rear Swing Gate Lock Lever |
| 69388 | Snap, Rod(FOR DOOR LOCK) |
| 69406 | Stop Sub-assy, Back Door Down |
| 69431A | Striker, Rear Swing Gate Lock |
| 69451A | Plate, Door Lock Striker |
| 69469A | Shim, Back Door Lock Striker |
| 69490 | Striker Assy, Back Door Lock |
| 69490C | Spacer, Back Door Lock Striker |
| 69790 | Control Assy, Back Door Lock |
| 75416 | Handle, Tail Gate, Inside |
| 75416D | Escutcheon, Back Door Inside Handle |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
