Toyota Land Cruiser
1980-08 → 1986-04 · chassis BJ4#,HJ47,FJ4# · catalogue 781210 · Europe
Discontinued model
Data version 1987-01
Fuel Tank & Tube
66 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 77014 | Strainer Sub-assy, Fuel |
| 77022 | Separator Sub-assy, Fuel Evaporative |
| 77022A | Hose, Fuel(FOR FUEL EVAPORATIVE SEPARATOR) |
| 77022C | Hose OR Tube(FOR FUEL EVAPORATIVE SEPARATOR) |
| 77031 | Cap Assy, Fuel Tank |
| 77031B | Gasket (FOR FUEL TANK CAP) |

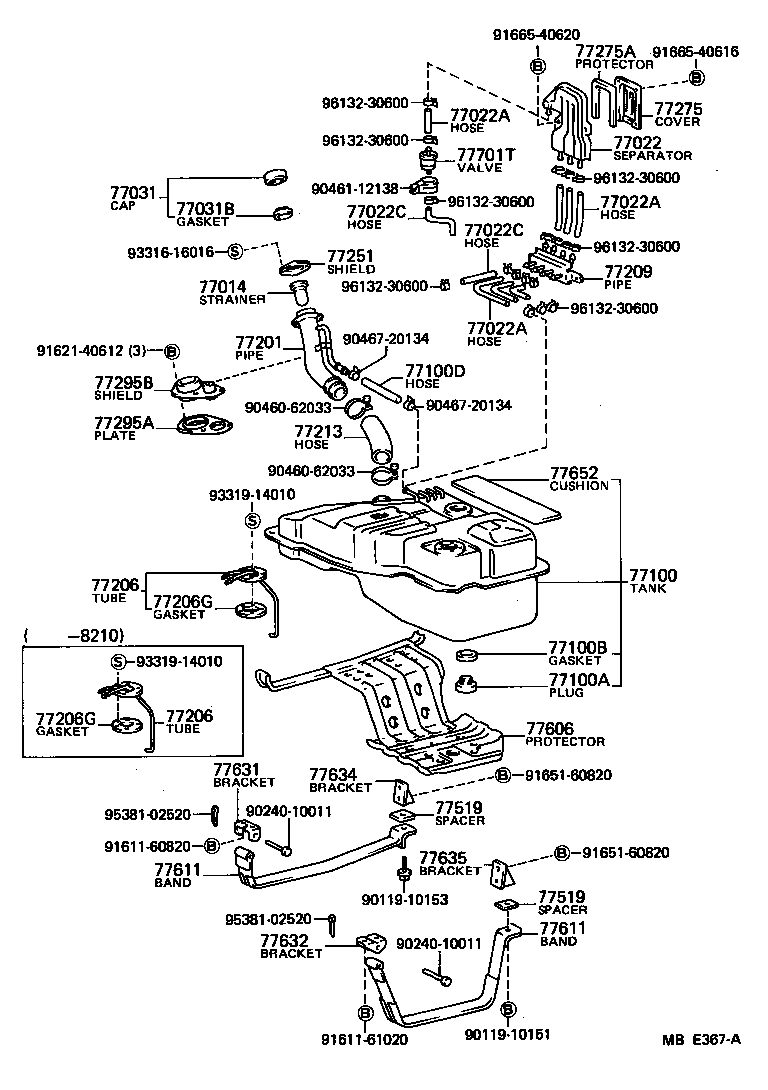

| 77100 | Tank Assy, Fuel |
| 77100A | Plug(FOR FUEL TANK) |
| 77100B | Gasket(FOR FUEL TANK) |
| 77100D | Hose, Fuel, NO.1(FOR FUEL TANK) |
| 77201 | Pipe Sub-assy, Fuel Tank Inlet |
| 77205 | Tube Sub-assy, Fuel Main |
| 77206 | Tube Sub-assy, Fuel Tank Suction |
| 77206G | Gasket (FOR FUEL TANK SUCTION TUBE) |
| 77209 | Connector Sub-assy, Fuel Tube |
| 77213 | Hose, Fuel Tank Sub Inlet |

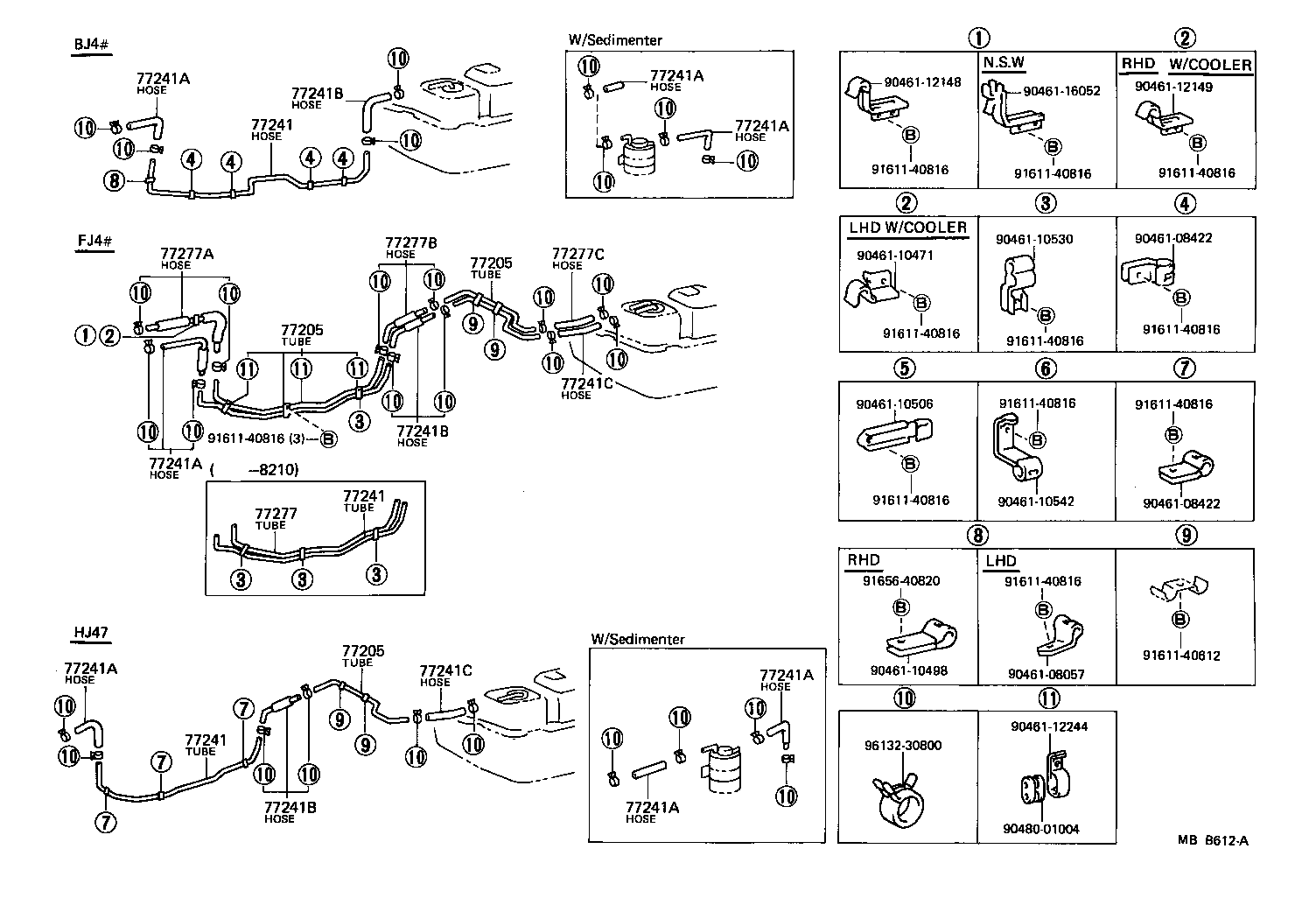

| 77241 | Tube, Fuel Main, NO.1 |
| 77241A | Hose, Fuel, NO.1 (FOR MAIN TUBE, NO.1) |
| 77241B | Hose, Fuel, NO.2 (FOR MAIN TUBE, NO.1) |
| 77241C | Hose, Fuel, NO.3 (FOR MAIN TUBE, NO.1) |
| 77251 | Shield, Fuel Tank, Inlet, NO.1 |

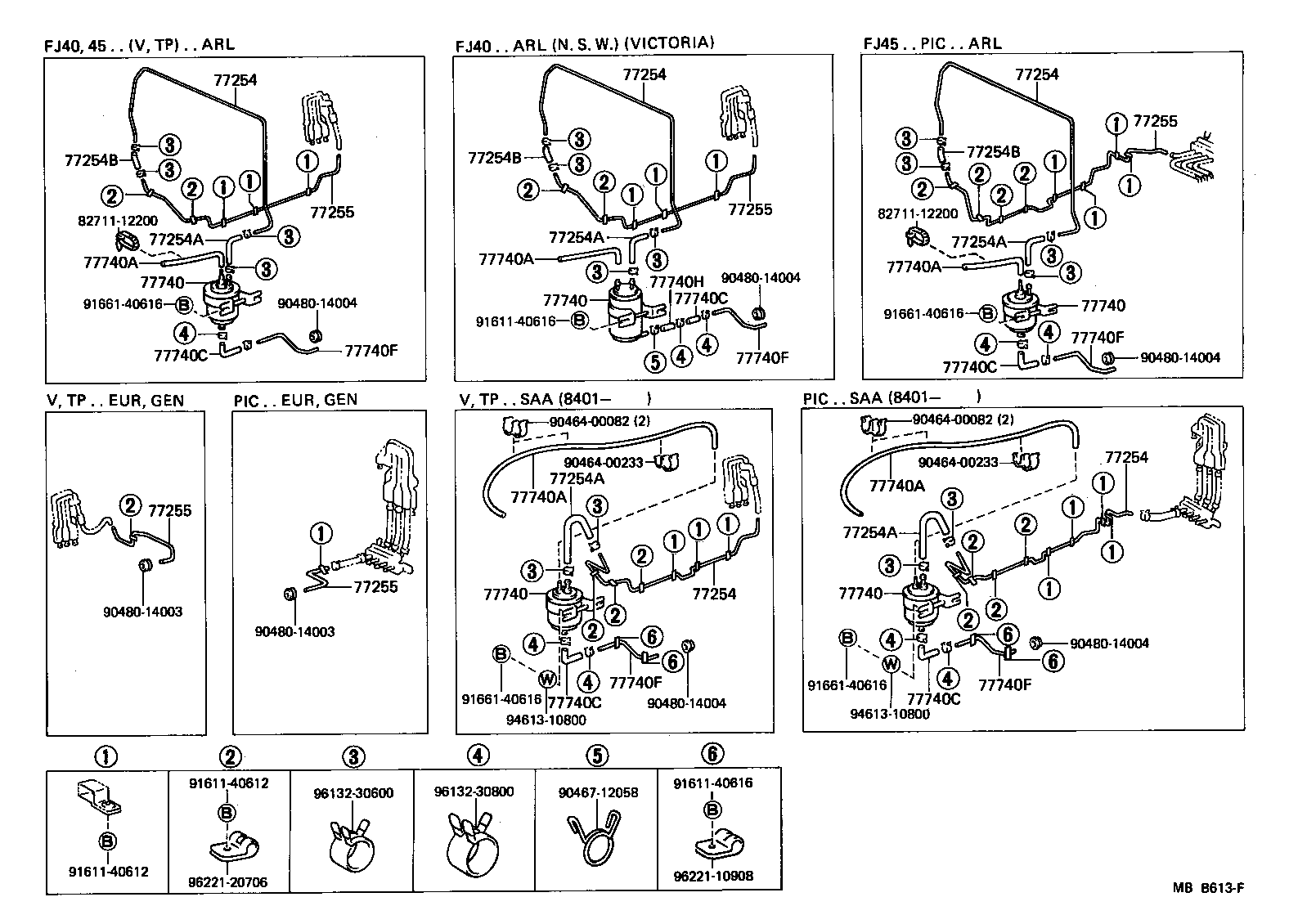

| 77254 | Tube, Fuel Emission, NO.1 |
| 77254A | Hose, Fuel, NO.1 (FOR EMISSION TUBE, NO.1) |
| 77254B | Hose, Fuel, NO.2 (FOR EMISSION TUBE, NO.1) |
| 77255 | Tube, Fuel Emission, NO.2 |
| 77275 | Protector, Fuel Evaporative Separator |
| 77275A | Packing, Fuel Evaporative Separator |
| 77277 | Tube, Fuel Return, NO.1 |
| 77277A | Hose, Fuel, NO.1(FOR RETURN TUBE, NO.1) |
| 77277B | Hose, Fuel, NO.2(FOR RETURN TUBE, NO.1) |
| 77277C | Hose, Fuel, NO.3(FOR RETURN TUBE, NO.1) |
| 77295A | Plate, Fuel Filler Pipe Shield Support |
| 77295B | Shield, Fuel Tank Filler Pipe |
| 77308 | Cover Sub-assy, Fuel Inlet Box |
| 77308A | Cushion(FOR FUEL INLET BOX COVER) |
| 77358 | Retainer, Fuel Inlet Cushion |

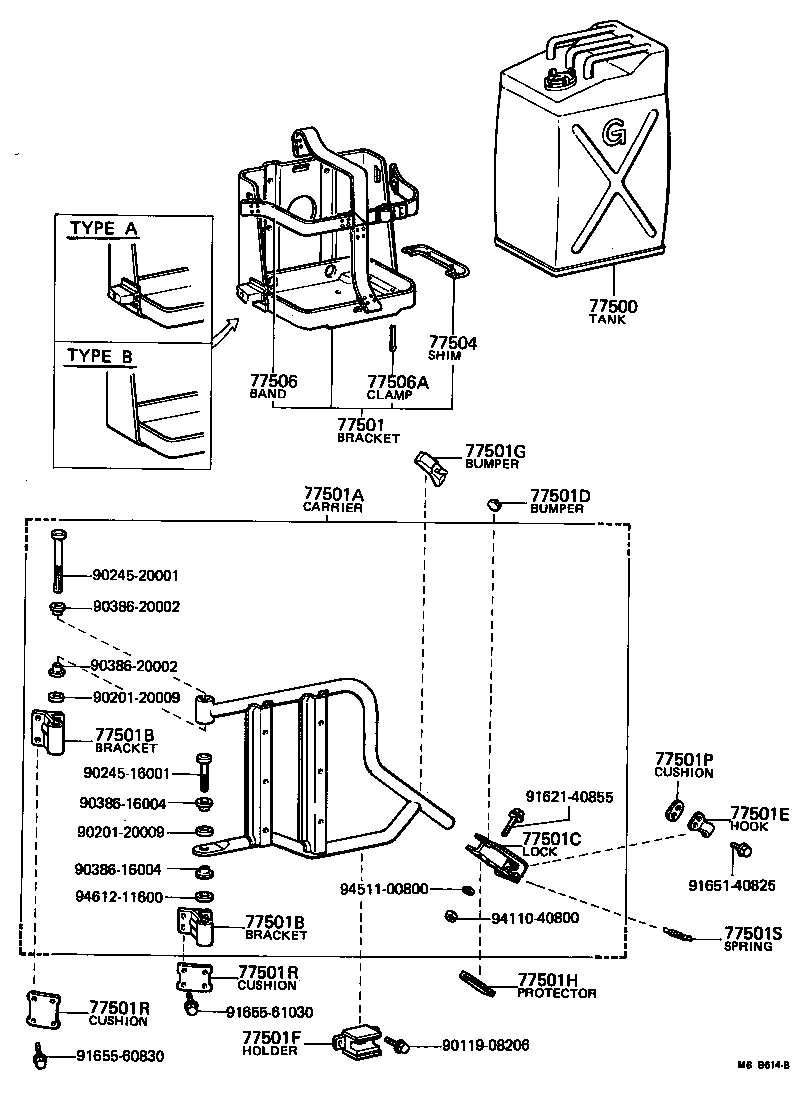

| 77500 | Tank Assy, Auxiliary Fuel |
| 77501 | Bracket Assy, Auxiliary Fuel Tank |
| 77501A | Carrier Assy, Auxiliary Fuel Tank |
| 77501B | Bracket, Auxiliary Fuel Tank Carrier |
| 77501C | Lock Assy, Auxiliary Fuel Tank Carrier |
| 77501D | Bumper, Auxiliary Fuel Tank Carrier |
| 77501E | Hook, Auxiliary Fuel Tank Carrier |
| 77501F | Holder, Auxiliary Fuel Tank Carrier |
| 77501G | Bumper, Auxiliary Fuel Tank Carrier |
| 77501H | Protector, Auxiliary Fuel Tank Carrier Lock |
| 77501P | Cushion(FOR AUXILIARY FUEL CARRIER) |
| 77501R | Cushion(FOR AUXILIARY FUEL CARRIER) |
| 77501S | Spring(FOR AUXILIARY FUEL CARRIER) |
| 77504 | Shim, Auxiliary Fuel Tank Bracket |
| 77506 | Band Sub-assy, Auxiliary Fuel Tank |
| 77506A | Clamp, Fuel Tank Band Shim |
| 77519 | Spacer, Fuel Tank Bracket |
| 77606 | Protector Sub-assy, Fuel Tank, NO.1 |
| 77611 | Band, Fuel Tank |
| 77631 | Bracket, Fuel Tank, NO.1 |
| 77632 | Bracket, Fuel Tank, NO.2 |
| 77634 | Bracket, Fuel Tank Band, NO.4 |
| 77635 | Bracket, Fuel Tank Band, NO.5 |
| 77652 | Cushion, Fuel Tank, NO.1 |
| 77701T | Valve, Check (FOR MAIN FUEL TANK) |
| 77740 | Canister Assy, Charcoal |
| 77740A | Hose, Fuel, NO.1(FOR CHARCOAL CANISTER) |
| 77740C | Hose, Fuel, NO.3(FOR CHARCOAL CANISTER) |
| 77740F | Tube, Fuel, NO.1(FOR CHARCOAL CANISTER) |
| 77740H | Tube, Fuel, NO.3(FOR CHARCOAL CANISTER) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
