Toyota Land Cruiser Prado
2024-01 → present · chassis GDJ25#,TJA250,TRJ250 · catalogue 781290 · Europe
Supported model
Data version 2024-07

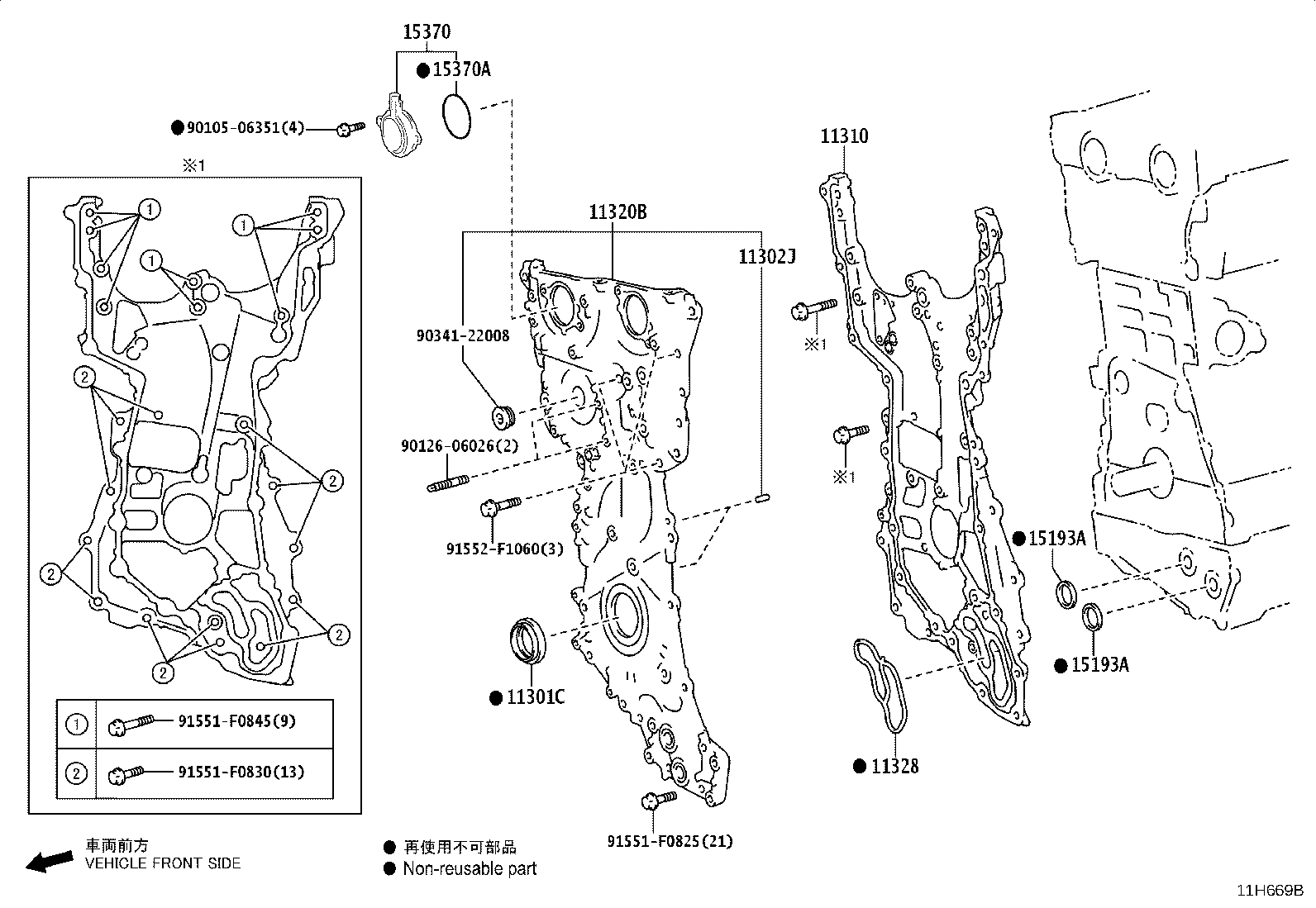

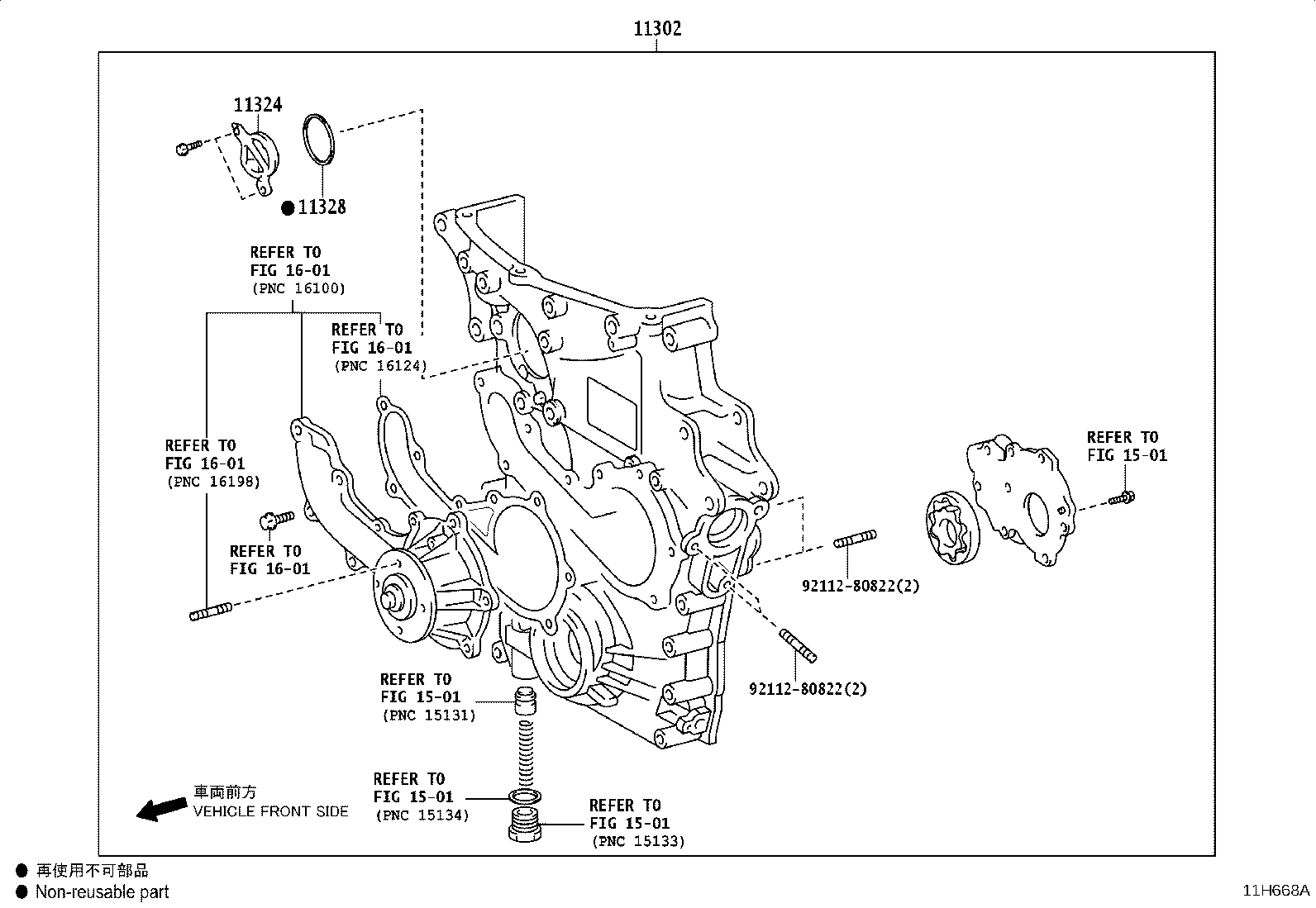

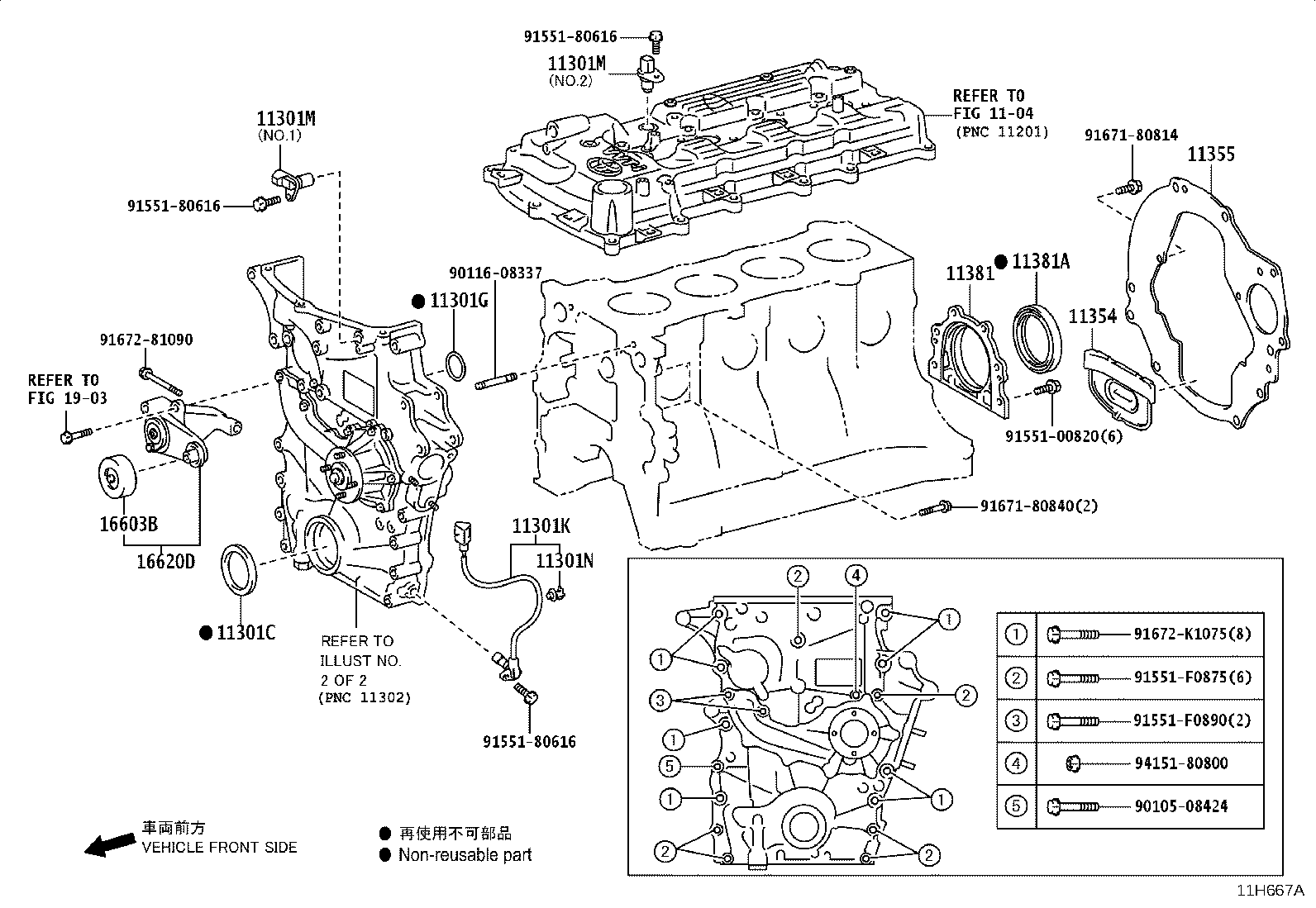

Timing Gear Cover & Rear End Plate
26 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 11301C | Seal, Oil(FOR TIMING GEAR CASE OR TIMING CHAIN CASE) |
| 11301G | Ring, O(FOR TIMING GEAR CASE, UPPER) |
| 11301K | Sensor, Crank Position |
| 11301M | Sensor, Cam Position |
| 11301N | Clamp |
| 11302 | Cover Sub-assy, Timing Chain OR Belt |
| 11302J | Pin, Straight(FOR TIMING CHAIN COVER) |
| 11303A | Seal, Oil(FOR CRANKSHAFT FRONT) |
| 11310 | Cover Assy, Timing Chain |
| 11320B | Cover Assy, Timing Chain, NO.2 |
| 11324 | Plate, Timing Chain Cover |
| 11328 | Gasket, Timing Gear OR Chain Cover |
| 11328A | Gasket, Timing Belt Cover, NO.1 |
| 11329A | Gasket, Timing Belt OR Chain Cover, NO.2 |
| 11354 | Seal, Flywheel Housing Dust |
| 11355 | Plate, Rear End |
| 11381 | Retainer, Engine Rear Oil Seal |
| 11381A | Seal, Engine Rear Oil |
| 15133B | Plug, Oil Pump Relief Valve |
| 15193A | Gasket, Oil Pump |
| 15350 | Valve Assy, Oil Pressure Switching |
| 15370 | Solenoid Assy, Cam Timing Oil Control |
| 15370A | Ring, O(FOR CAM TIMING OIL CONTROL SOLENOID) |
| 15605C | Valve Sub-assy, Oil Check |
| 16603B | Pulley Sub-assy, Idler |
| 16620D | Tensioner Assy, V-ribbed Belt |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
