Toyota Land Cruiser 90
1996-04 → 2002-09 · chassis KDJ9#,KZJ9#,VZJ9# · catalogue 781540 · Europe
Discontinued model
Data version 2003-02

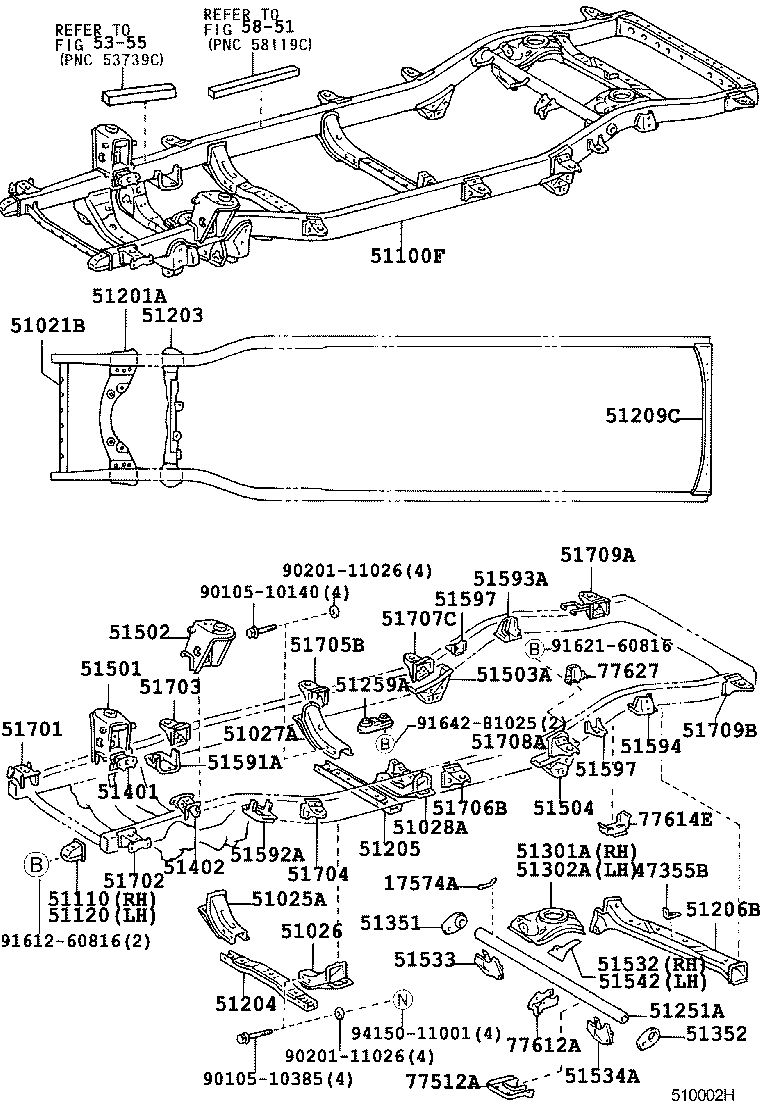

Frame
51 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 17574A | Bracket, Exhaust Pipe Support, NO.4 |
| 47355B | Bracket, Flexible Hose, NO.5 |
| 51021B | Crossmember Sub-assy, Frame Auxiliary |
| 51025A | Bracket Sub-assy, Frame NO.3 Crossmember, RH |
| 51026 | Bracket Sub-assy, Frame NO.3 Crossmember, LH |
| 51027A | Bracket Sub-assy, Frame NO.4 Crossmember, RH |
| 51028A | Bracket Sub-assy, Frame NO.4 Crossmember, LH |
| 51100F | Frame Sub-assy |
| 51110 | Extension Assy, Side Rail, RH |
| 51120 | Extension Assy, Side Rail, LH |
| 51201A | Crossmember Sub-assy, Frame, Front |
| 51203 | Crossmember Sub-assy, Frame, NO.2 |
| 51204 | Crossmember Sub-assy, Frame, NO.3 |
| 51205 | Crossmember Sub-assy, Frame, NO.4 |
| 51206B | Crossmember Sub-assy, Frame, NO.6 |
| 51209C | Crossmember Sub-assy, Frame, Rear |
| 51251A | Crossmember, Frame, NO.5 |
| 51259A | Weight, NO.4 Crossmember Dumper |
| 51301A | Bracket Sub-assy, Rear Spring, Rear RH |
| 51302A | Bracket Sub-assy, Rear Spring, Rear LH |
| 51351 | Gusset, Crossmember, NO.5 RH |
| 51352 | Gusset, Crossmember, NO.5 LH |
| 51401 | Bracket Sub-assy, Engine Front Mounting, RH |
| 51402 | Bracket Sub-assy, Engine Front Mounting, LH |
| 51501 | Support Sub-assy, Suspension Arm, RH |
| 51502 | Support Sub-assy, Suspension Arm, LH |
| 51503A | Bracket Sub-assy, Lower Control Link Support, RH |
| 51504 | Bracket Sub-assy, Lower Control Link Support, LH |
| 51532 | Reinforcement, Rear Spring Support Bracket, RH |
| 51533 | Bracket, Upper Control Link, RH |
| 51534A | Bracket, Upper Control Link, LH |
| 51542 | Reinforcement, Rear Spring Support Bracket, LH |
| 51591A | Support, Stabilizer, RH |
| 51592A | Support, Stabilizer, LH |
| 51593A | Bracket, Rear Spring Bumper, RH |
| 51594 | Bracket, Rear Spring Bumper, LH |
| 51597 | Bracket, Rear Stabilizer Support, Front |
| 51701 | Bracket Sub-assy, Cab Mounting, NO.1 RH |
| 51702 | Bracket Sub-assy, Cab Mounting, NO.1 LH |
| 51703 | Bracket Sub-assy, Cab Mounting, NO.2, RH |
| 51704 | Bracket Sub-assy, Cab Mounting, NO.2 LH |
| 51705B | Bracket Sub-assy, Cab Mounting, NO.3 RH |
| 51706B | Bracket Sub-assy, Cab Mounting, NO.3 LH |
| 51707C | Bracket Sub-assy, Cab Mounting, NO.4 RH |
| 51708A | Bracket Sub-assy, Cab Mounting, NO.4 LH |
| 51709A | Bracket Sub-assy, Body Rear End Mounting |
| 51709B | Bracket Sub-assy, Body Rear End Mounting, LH |
| 77512A | Bracket, Fuel Tank, Rear |
| 77612A | Bracket, Fuel Tank Band |
| 77614E | Bracket, Fuel Tank Band, NO.2 |
| 77627 | Spacer, Fuel Tank Band |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
