Toyota Land Cruiser Prado
2009-08 → 2017-08 · chassis GDJ15#,GRJ150,KDJ15# · catalogue 781560 · Europe
Supported model
Data version 2018-02

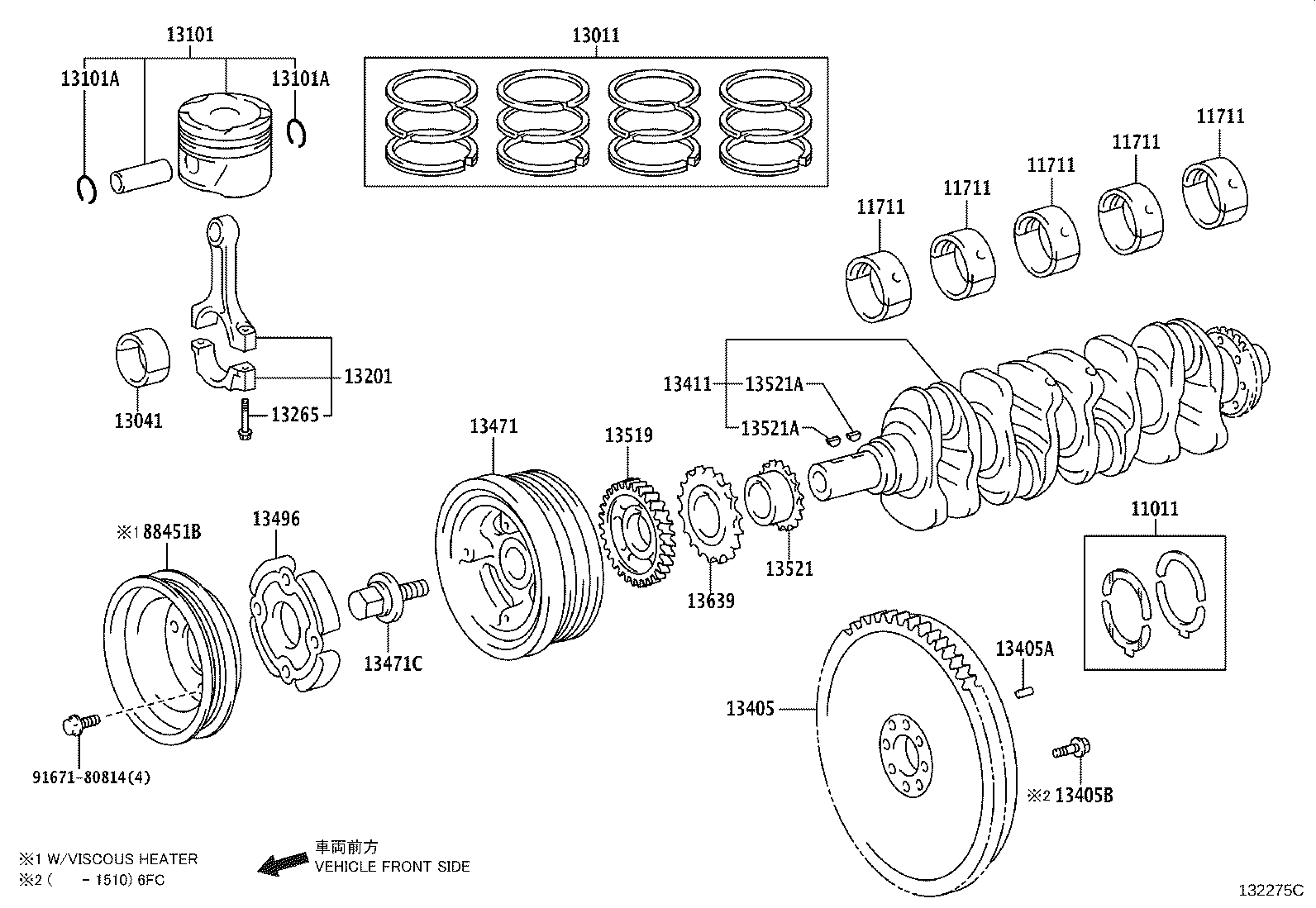

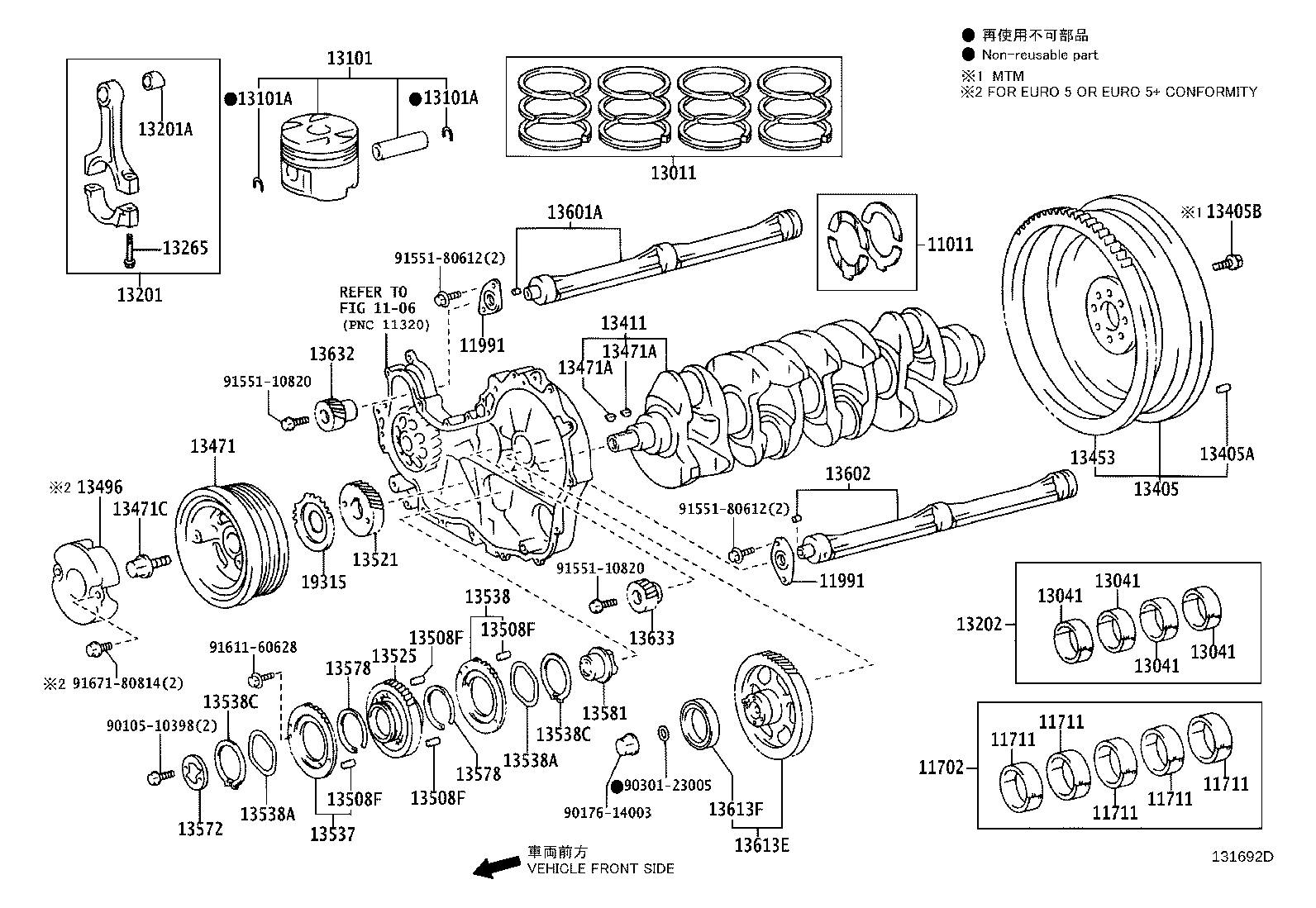

Crankshaft & Piston
43 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 11011 | Washer Set, Crankshaft Thrust |
| 11702 | Bearing Set, Crankshaft |
| 11711 | Bearing, Crankshaft |
| 11991 | Washer, Balanceshaft Thrust |
| 13011 | Ring Set, Piston |
| 13041 | Bearing, Connecting Rod |
| 13101 | Piston Sub-assy, W/Pin |
| 13101A | Ring, Hole Snap(FOR PISTON PIN) |
| 13201 | Rod Sub-assy, Connecting |
| 13201A | Bush(FOR CONNECTING ROD SMALL END) |
| 13202 | Bearing Set, Connecting Rod |
| 13265 | Bolt, Connecting Rod |
| 13405 | Flywheel Sub-assy |
| 13405A | Pin, Straight(FOR FLYWHEEL) |
| 13405B | Bolt, Flywheel Setting |
| 13411 | Crankshaft |
| 13453 | Gear, Flywheel Ring |
| 13471 | Pulley, Crankshaft |
| 13471A | Key, Crankshaft(FOR CRANKSHAFT PULLEY SET) |
| 13471C | Bolt(FOR CRANKSHAFT PULLEY SET) |
| 13496 | Cover, Crankshaft Pully |
| 13508F | Pin, Straight(FOR IDLE GEAR) |
| 13519 | Gear, Oil Pump Drive |
| 13521 | Gear OR Sprocket, Crankshaft Timing |
| 13521A | Key(FOR CRANKSHAFT TIMING GEAR) |
| 13525 | Gear, Idle, NO.1 |
| 13537 | Gear, Idle Sub, NO.1 |
| 13538 | Gear, Idle Sub, NO.2 |
| 13538A | Washer, Wave |
| 13538C | Ring, Shaft Snap |
| 13572 | Plate, Idle Gear Thrust |
| 13578 | Spring, Idle Gear |
| 13581 | Shaft, Idle Gear, NO.1 |
| 13582 | Shaft, Idle Gear, NO.2 |
| 13601A | Balanceshaft Sub-assy, NO.1 |
| 13602 | Balanceshaft Sub-assy, NO.2 |
| 13613E | Gear, Injection |
| 13613F | Bearing, Radial Ball |
| 13632 | Gear, Balanceshaft Driven, NO.1 |
| 13633 | Gear, Balanceshaft Driven, NO.2 |
| 13639 | Sprocket, Balanceshaft Timing |
| 19315 | Plate, Crank Angle Sensor, NO.1 |
| 88451B | Pulley, Crankshaft(FOR VISCOUS HEATER) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
