Toyota Land Cruiser
2017-08 → present · chassis GDJ15#,GRJ150,KDJ150,TRJ150 · catalogue 781580 · Europe
Supported model
Data version 2018-06

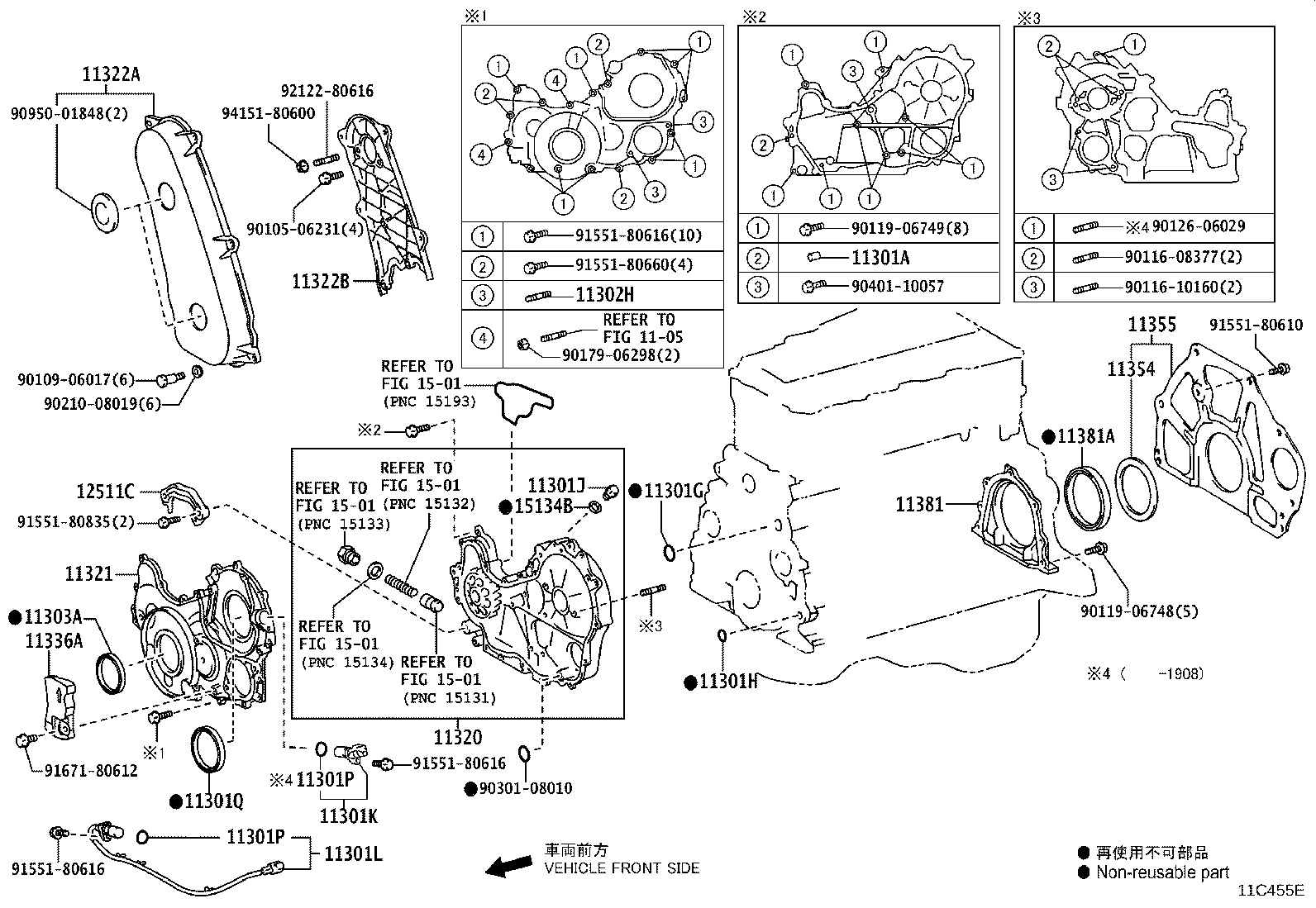

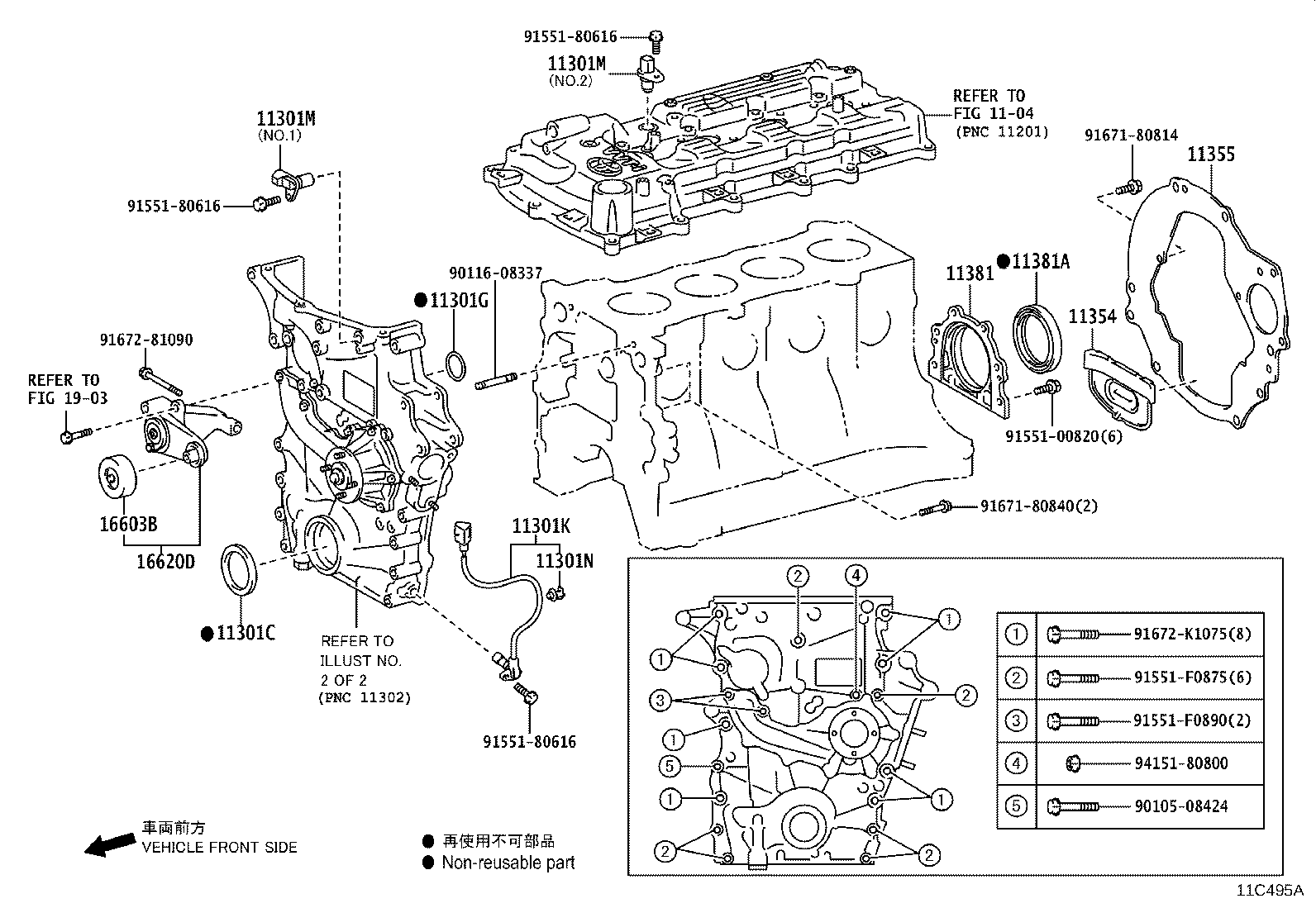

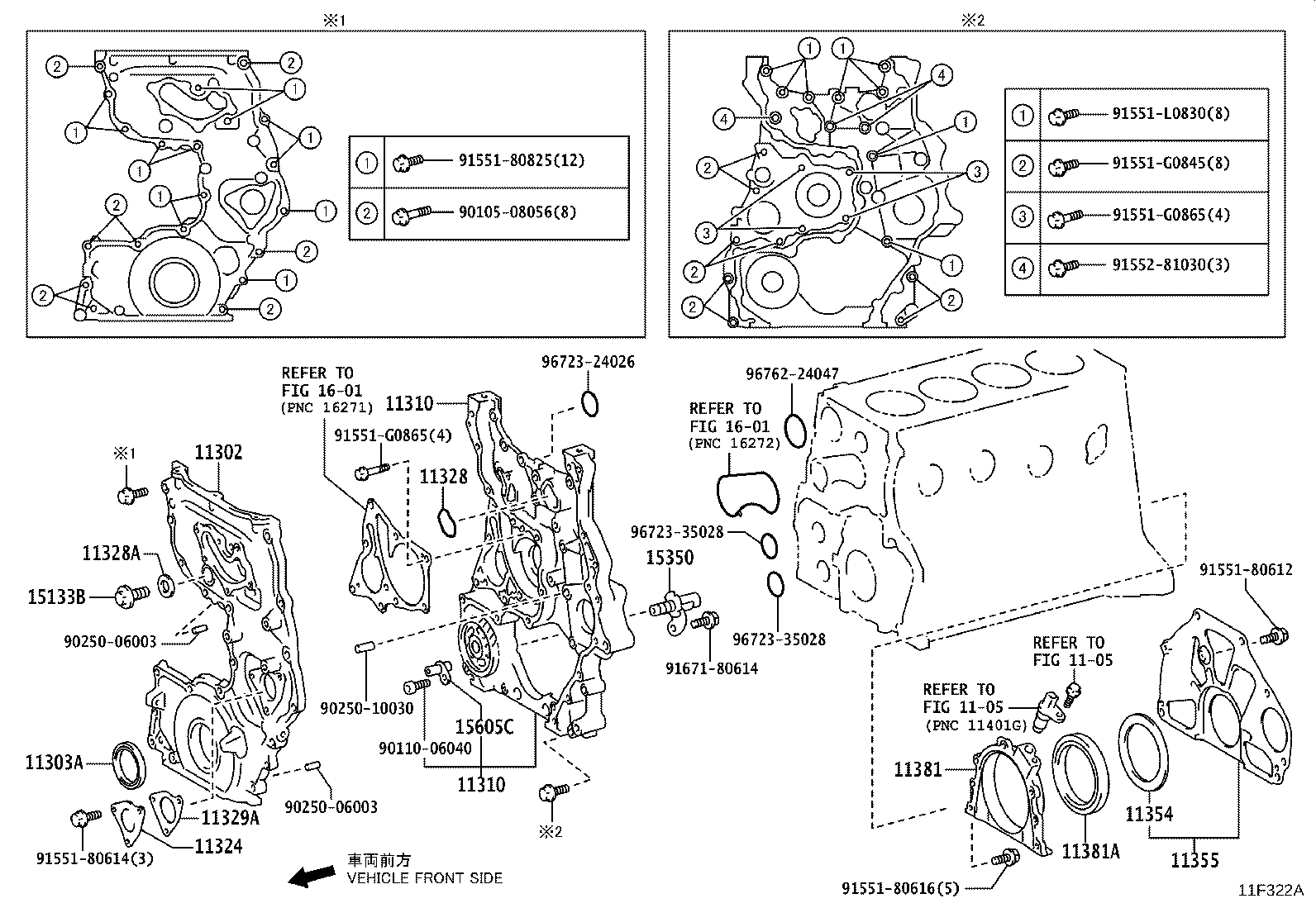

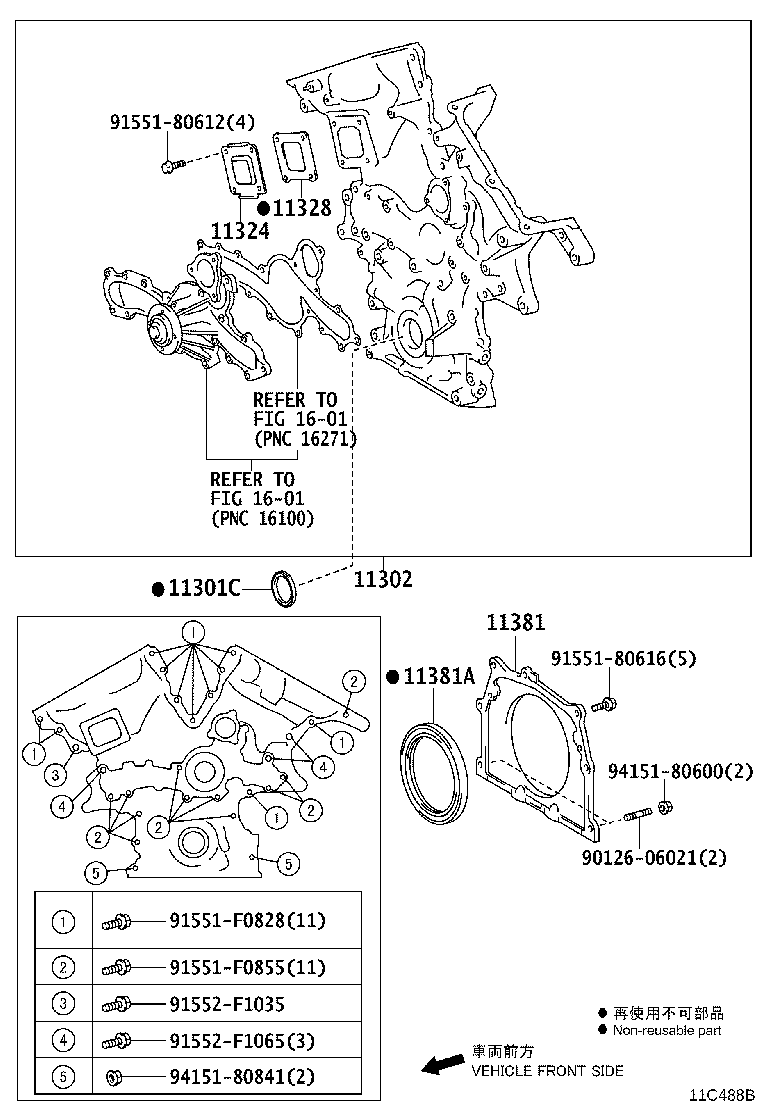

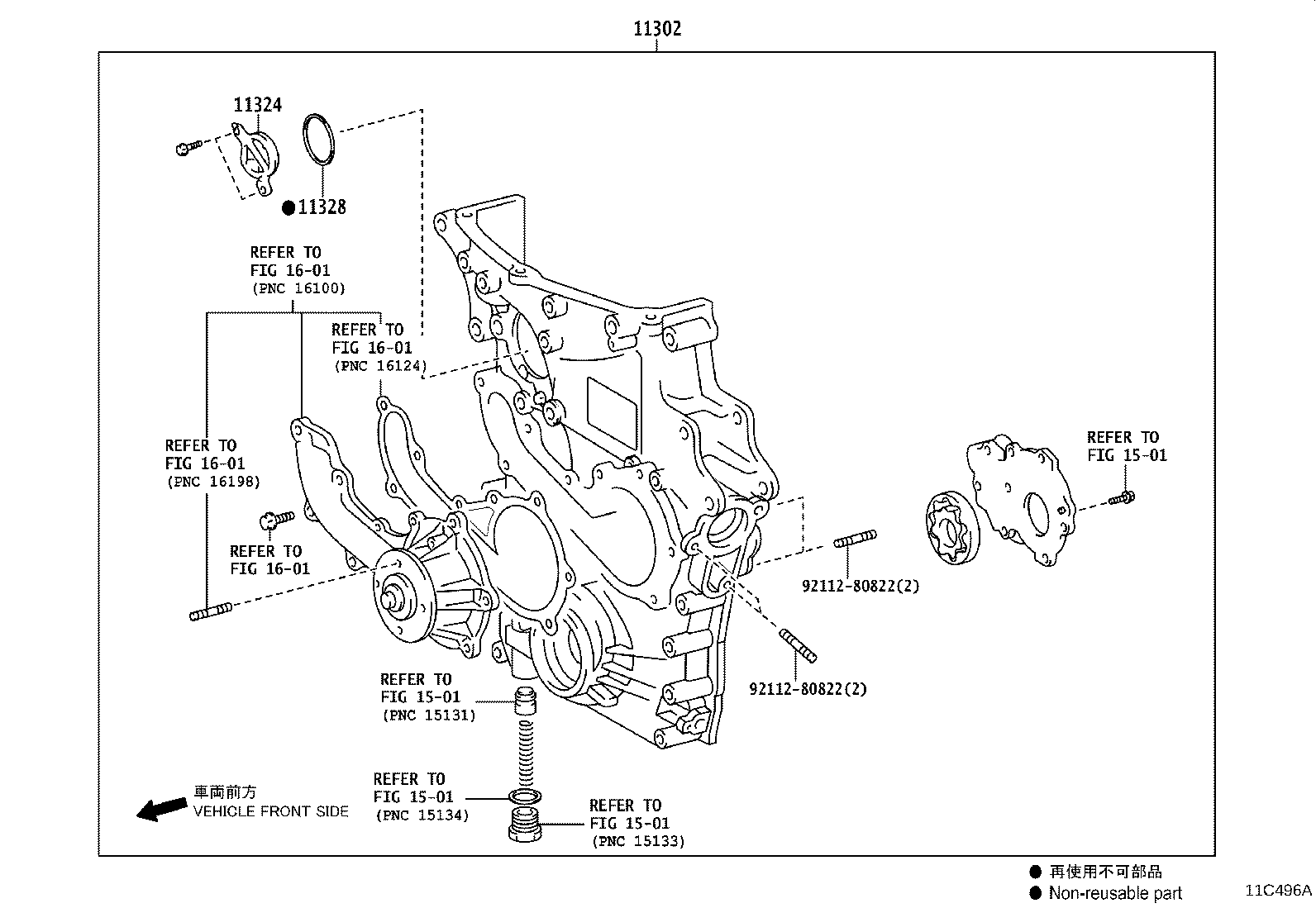

Timing Gear Cover & Rear End Plate
35 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 11301A | Pin, Straight(FOR TIMING GEAR CASE) |
| 11301C | Seal, Oil(FOR TIMING GEAR CASE OR TIMING CHAIN CASE) |
| 11301G | Ring, O(FOR TIMING GEAR CASE, UPPER) |
| 11301H | Ring, O(FOR TIMING GEAR CASE, LOWER) |
| 11301J | Plug, W/Head Straight Screw(FOR TIMING GEAR CASE) |
| 11301K | Sensor, Crank Position |
| 11301L | Sensor, Crank Position NO.2 |
| 11301M | Sensor, Cam Position |
| 11301N | Clamp |
| 11301P | O Ring, Crank Position Sensor |
| 11301Q | Seal, Type T Oil(FOR INJECTION PUMP) |
| 11302 | Cover Sub-assy, Timing Chain OR Belt |
| 11302H | Bolt, Stud(FOR TIMING GEAR COVER) |
| 11303A | Seal, Oil(FOR CRANKSHAFT FRONT) |
| 11310 | Cover Assy, Timing Chain |
| 11320 | Case Assy, Timing Gear |
| 11321 | Case, Timing Gear |
| 11322A | Cover, Timing Belt, NO.1 |
| 11322B | Cover, Timing Belt, NO.2 |
| 11324 | Plate, Timing Chain Cover |
| 11328 | Gasket, Timing Gear OR Chain Cover |
| 11328A | Gasket, Timing Belt Cover, NO.1 |
| 11329A | Gasket, Timing Belt OR Chain Cover, NO.2 |
| 11336A | Insulator, Timing Gear Cover |
| 11354 | Seal, Flywheel Housing Dust |
| 11355 | Plate, Rear End |
| 11381 | Retainer, Engine Rear Oil Seal |
| 11381A | Seal, Engine Rear Oil |
| 12511C | Bracket, Alternator |
| 15133B | Plug, Oil Pump Relief Valve |
| 15134B | Gasket, Oil Pump Relief Valve |
| 15350 | Valve Assy, Oil Pressure Switching |
| 15605C | Valve Sub-assy, Oil Check |
| 16603B | Pulley Sub-assy, Idler |
| 16620D | Tensioner Assy, V-ribbed Belt |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
