Toyota Land Cruiser
2017-08 → present · chassis GDJ15#,GRJ150,KDJ150,TRJ150 · catalogue 781580 · Europe
Supported model
Data version 2018-06

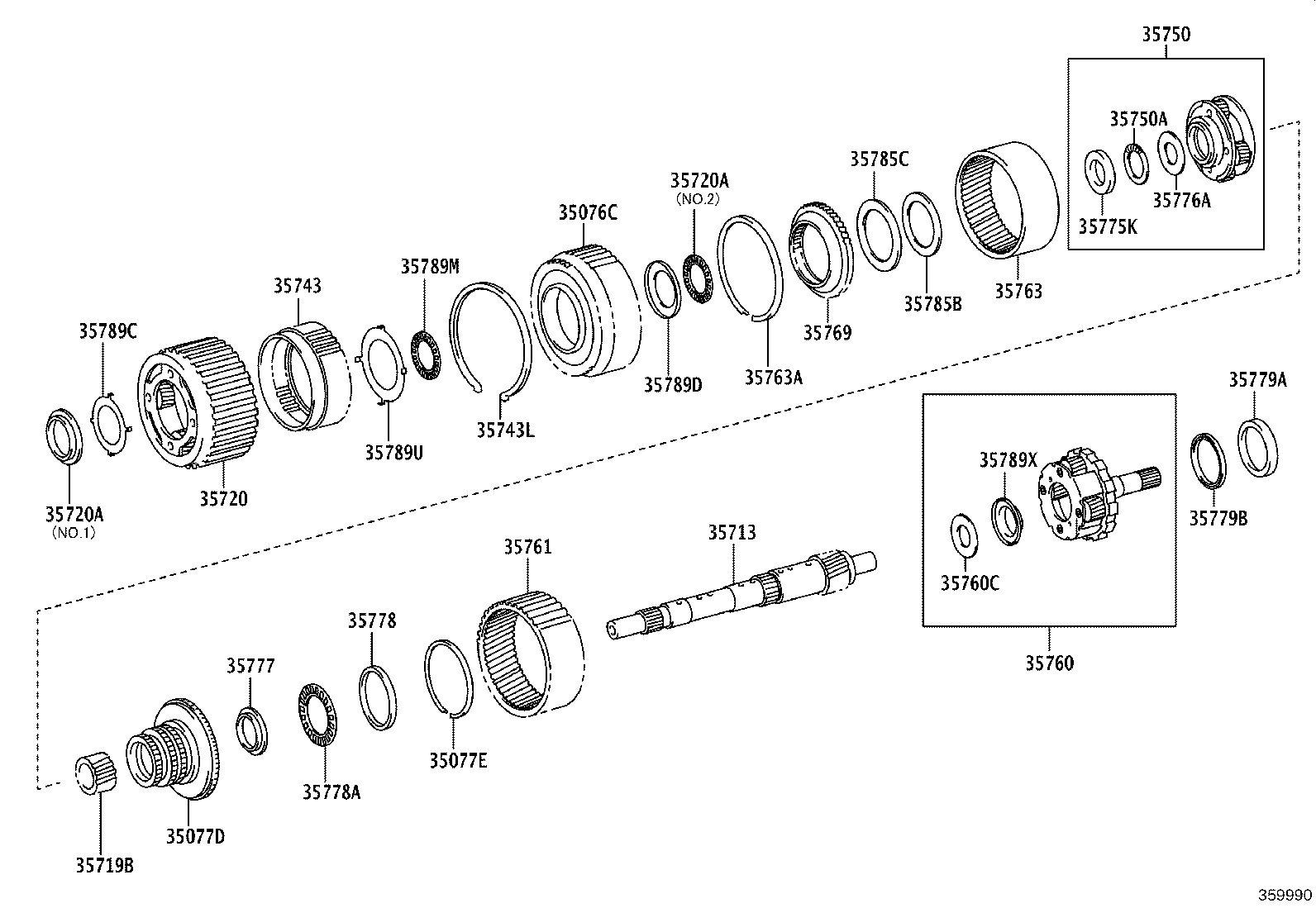

Planetary Gear, Reverse Piston & Counter Gear(ATM)
39 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 35076C | Flange Sub-assy, Front Planetary Ring Gear |
| 35077D | Flange Sub-assy, RR Planetary Ring Gear |
| 35077E | Ring, Snap (FOR REAR PLANETARY RING GEAR FLANGE) |
| 35616D | Washer, Clutch Drum Thrust |
| 35686A | Washer, Clutch Drum Thrust, NO.2 |
| 35713 | Shaft, Intermediate |
| 35719B | Gear, Planetary Sun |
| 35720 | Gear Assy, Front Planetary |
| 35720A | Bearing, Thrust Needle Roller (FOR FRONT PLANETARY GEAR) |
| 35737A | Washer, Planetary Carrier Thrust, NO.1 |
| 35738 | Washer, Planetary Carrier Thrust, NO.2 |
| 35743 | Gear, Front Planetary Ring |
| 35743L | Ring, Snap (FOR PLANETARY RING GEAR) |
| 35745 | Flange, Front Planetary Ring Gear |
| 35750 | Gear Assy, Center Planetary |
| 35750A | Bearing, Thrust Needle Roller(FOR CENTER PLANETARY GEAR) |
| 35760 | Gear Assy, Rear Planetary |
| 35760C | Bearing, Thrust Needle Roller(FOR REAR PLANETARY GEAR) |
| 35761 | Gear, Rear Planetary Ring |
| 35761A | Ring, Hole Snap (FOR REAR PLANETARY RING GEAR) |
| 35763 | Gear, Center Planetary Ring |
| 35763A | Ring, Snap(FOR CENTER PLANETARY RING GEAR) |
| 35769 | Flange, Planetary Ring Gear, Ctr |
| 35775K | Race, Thrust Bearing, NO.5 |
| 35776A | Race, Thrust Bearing, NO.6 |
| 35777 | Race, Thrust Bearing, NO.7 |
| 35778 | Race, Thrust Bearing, NO.8 |
| 35778A | Bearing, Thrust Needle Roller |
| 35779A | Race, Thrust Bearing, NO.9 |
| 35779B | Bearing, Thrust Needle Roller |
| 35785B | Race, Thrust Bearing, NO.4 |
| 35785C | Bearing, Thrust Needle Roller |
| 35788D | Race, Thrust Bearing, NO.3 |
| 35788E | Bearing, Thrust Needle Roller |
| 35789C | Race, Thrust Bearing (FOR FRONT PLANETARY GEAR FRONT) |
| 35789D | Race, Thrust Bearing (FOR FRONT PLANETARY GEAR REAR) |
| 35789M | Bearing, Thrust Needle Roller |
| 35789U | Race, Thrust Bearing |
| 35789X | Race, Thrust Bearing |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
