Toyota Lexus GX550/550H
2023-12 → present · chassis TJH252,VJA252 · catalogue 782220 · Europe
Supported model
Data version 2024-02

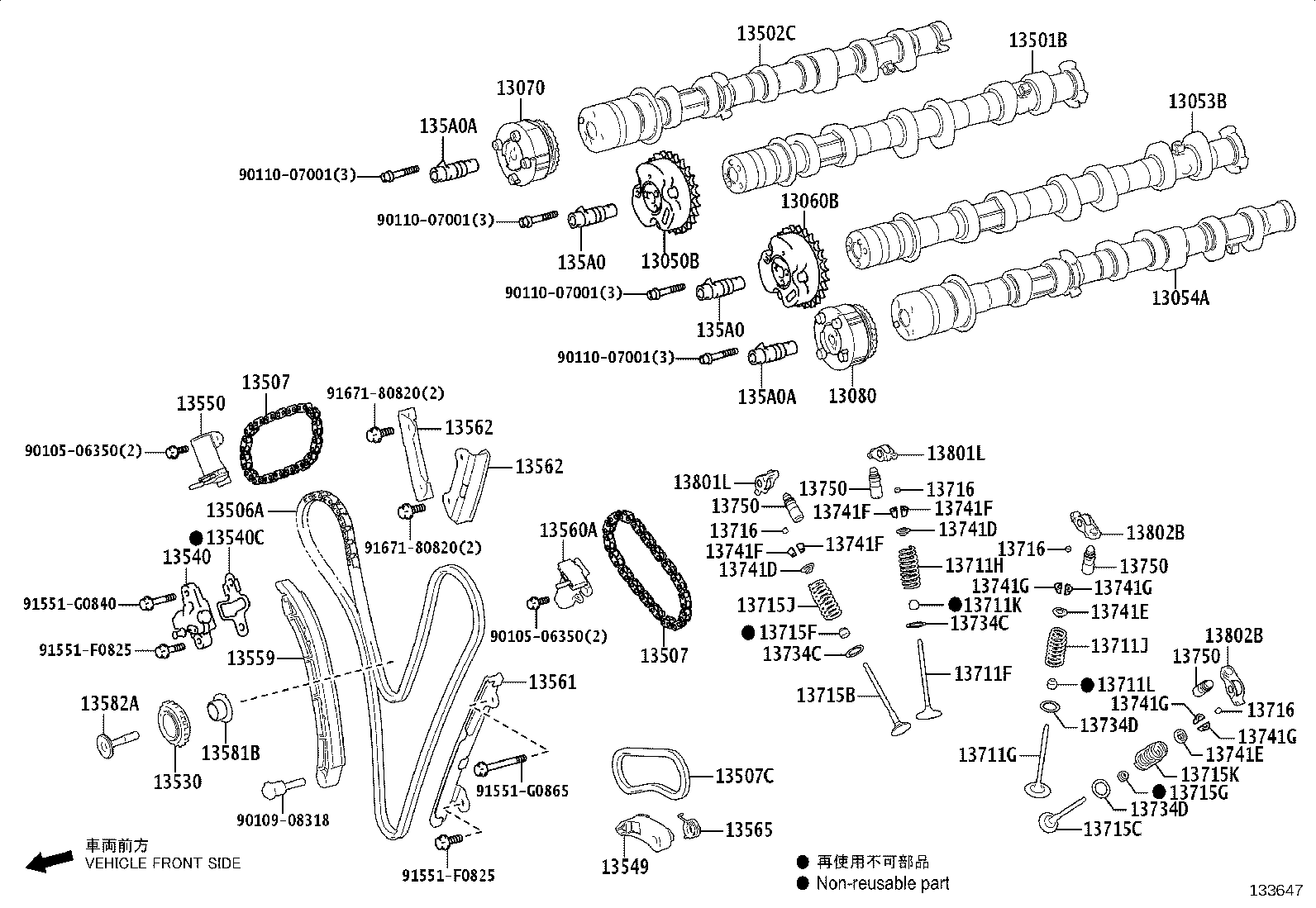

Camshaft & Valve
64 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 13050 | Gear Assy, Camshaft Timing |
| 13050B | Gear Assy, Camshaft Timing Intake, RH |
| 13053B | Camshaft Sub-assy, Intake, LH |
| 13054A | Camshaft Sub-assy, Exhaust, LH |
| 13060B | Gear Assy, Camshaft Timing Intake, LH |
| 13070 | Gear Assy, Camshaft Timing Exhaust, RH |
| 13070A | Gear Assy, Camshaft Timing Exhaust |
| 13080 | Gear Assy, Camshaft Timing Exhaust, LH |
| 13501A | Camshaft Sub-assy, Intake |
| 13501B | Camshaft Sub-assy, Intake, RH |
| 13502B | Camshaft Sub-assy, Exhaust |
| 13502C | Camshaft Sub-assy, Exhaust, RH |
| 13506 | Chain Sub-assy |
| 13506A | Chain Sub-assy, NO.1 |
| 13507 | Chain Sub-assy, NO.2 |
| 13507C | Chain Sub-assy, Oil Pump Drive |
| 13530 | Sprocket Assy, Idle |
| 13540 | Tensioner Assy, Chain, NO.1 |
| 13540C | Gasket(FOR CHAIN TENSIONER) |
| 13549 | Plate, Chain Tensioner |
| 13550 | Tensioner Assy, Chain, NO.2 |
| 13559 | Slipper, Chain Tensioner |
| 13560A | Tensioner Assy, Chain, NO.3 |
| 13561 | Damper, Chain Vibration, NO.1 |
| 13562 | Damper, Chain Vibration, NO.2 |
| 13565 | Spring, Chain Damper |
| 13581B | Shaft, Idle Gear, NO.1 |
| 13582A | Shaft, Idle Gear, NO.2 |
| 135A0 | Bolt Assy, Camshaft Timing Gear, Center(FOR INTAKE) |
| 135A0A | Bolt Assy, Camshaft Timing Gear, Center(FOR EXHAUST) |
| 13711 | Valve, Intake |
| 13711E | Seal, Intake Valve Stem Oil |
| 13711F | Valve, Intake(FOR RH CYLINDER HEAD) |
| 13711G | Valve, Intake(FOR LH CYLINDER HEAD) |
| 13711H | Spring, Intake Valve Compression(FOR RH CYLINDER HEAD) |
| 13711J | Spring, Intake Valve Compression(FOR LH CYLINDER HEAD) |
| 13711K | Seal, Intake Valve Stem Oil(FOR RH CYLINDER HEAD) |
| 13711L | Seal, Intake Valve Stem Oil(FOR LH CYLINDER HEAD) |
| 13711M | Spring, Compression(FOR INTAKE VALVE) |
| 13715 | Valve, Exhaust |
| 13715A | Seal, Exhaust Valve Stem Oil |
| 13715B | Valve, Exhaust(FOR RH CYLINDER HEAD) |
| 13715C | Valve, Exhaust(FOR LH CYLINDER HEAD) |
| 13715F | Seal, Exhaust Valve Stem Oil(FOR RH CYLINDER HEAD) |
| 13715G | Seal, Exhaust Valve Stem Oil(FOR LH CYLINDER HEAD) |
| 13715H | Spring, Compression(FOR EXHAUST VALVE) |
| 13715J | Spring, Exhaust Valve Compression(FOR RH CYLINDER HEAD) |
| 13715K | Spring, Exhaust Valve Compression(FOR LH CYLINDER HEAD) |
| 13716 | Cap, Valve Stem |
| 13734A | Seat, Intake Valve Spring |
| 13734B | Seat, Exhaust Valve Spring |
| 13734C | Seat, Valve Spring(FOR RH CYLINDER HEAD) |
| 13734D | Seat, Valve Spring(FOR LH CYLINDER HEAD) |
| 13741A | Lock, Valve Spring Retainer |
| 13741B | Retainer, Intake Valve Spring |
| 13741C | Retainer, Exhaust Valve Spring |
| 13741D | Retainer, Valve Spring(FOR RH CYLINDER HEAD) |
| 13741E | Retainer, Valve Spring(FOR LH CYLINDER HEAD) |
| 13741F | Lock, Valve Spring Retainer(FOR RH CYLINDER HEAD) |
| 13741G | Lock, Valve Spring Retainer(FOR LH CYLINDER HEAD) |
| 13750 | Adjuster Assy, Valve Lash |
| 13801 | Arm Sub-assy, Valve Rocker, NO.1 |
| 13801L | Arm Sub-assy, Valve Rocker, RH |
| 13802B | Arm Sub-assy, Valve Rocker, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
