Toyota Lexus GX550/550H
2023-12 → present · chassis TJH252,VJA252 · catalogue 782220 · Europe
Supported model
Data version 2024-02
Manifold
72 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|

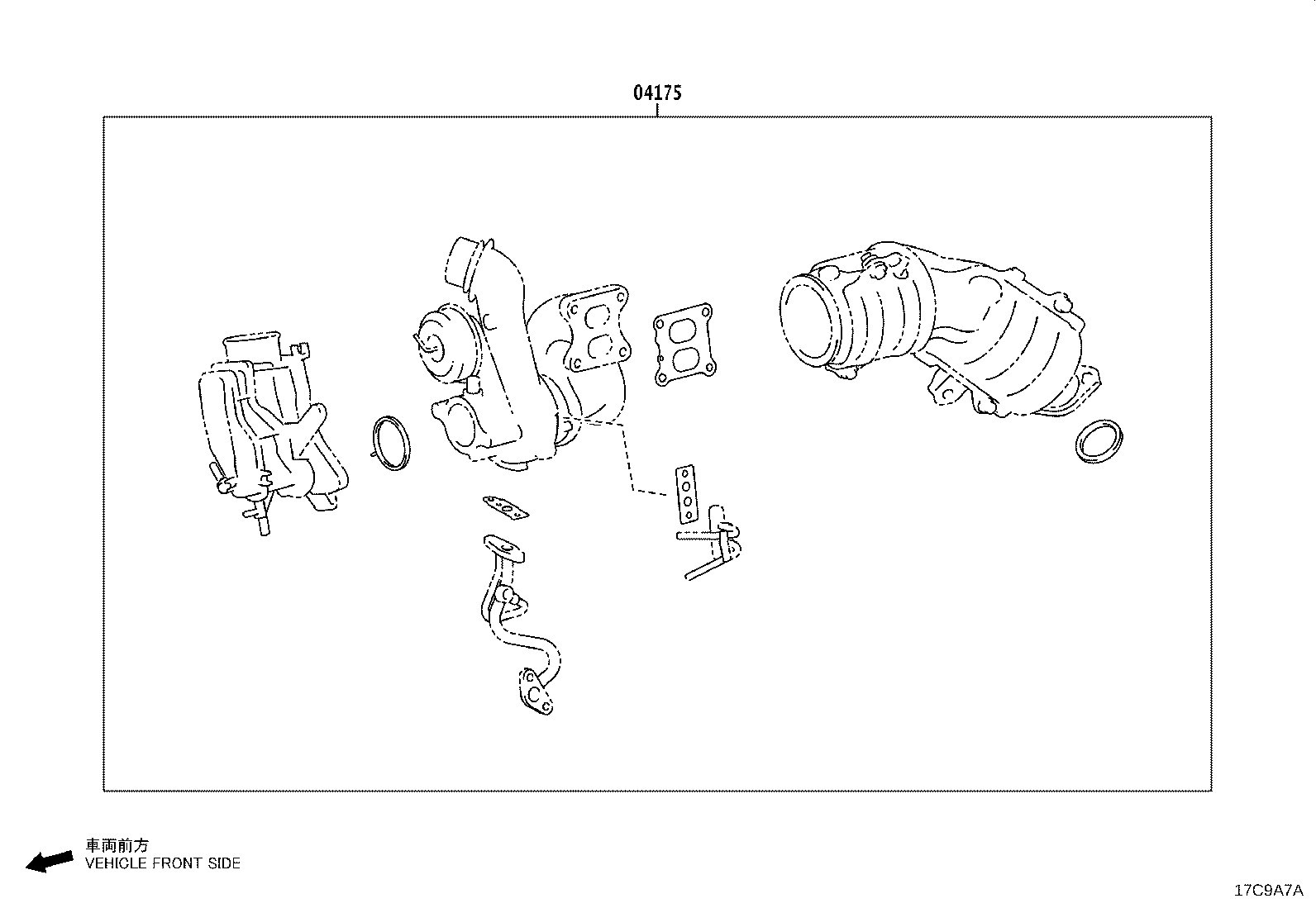

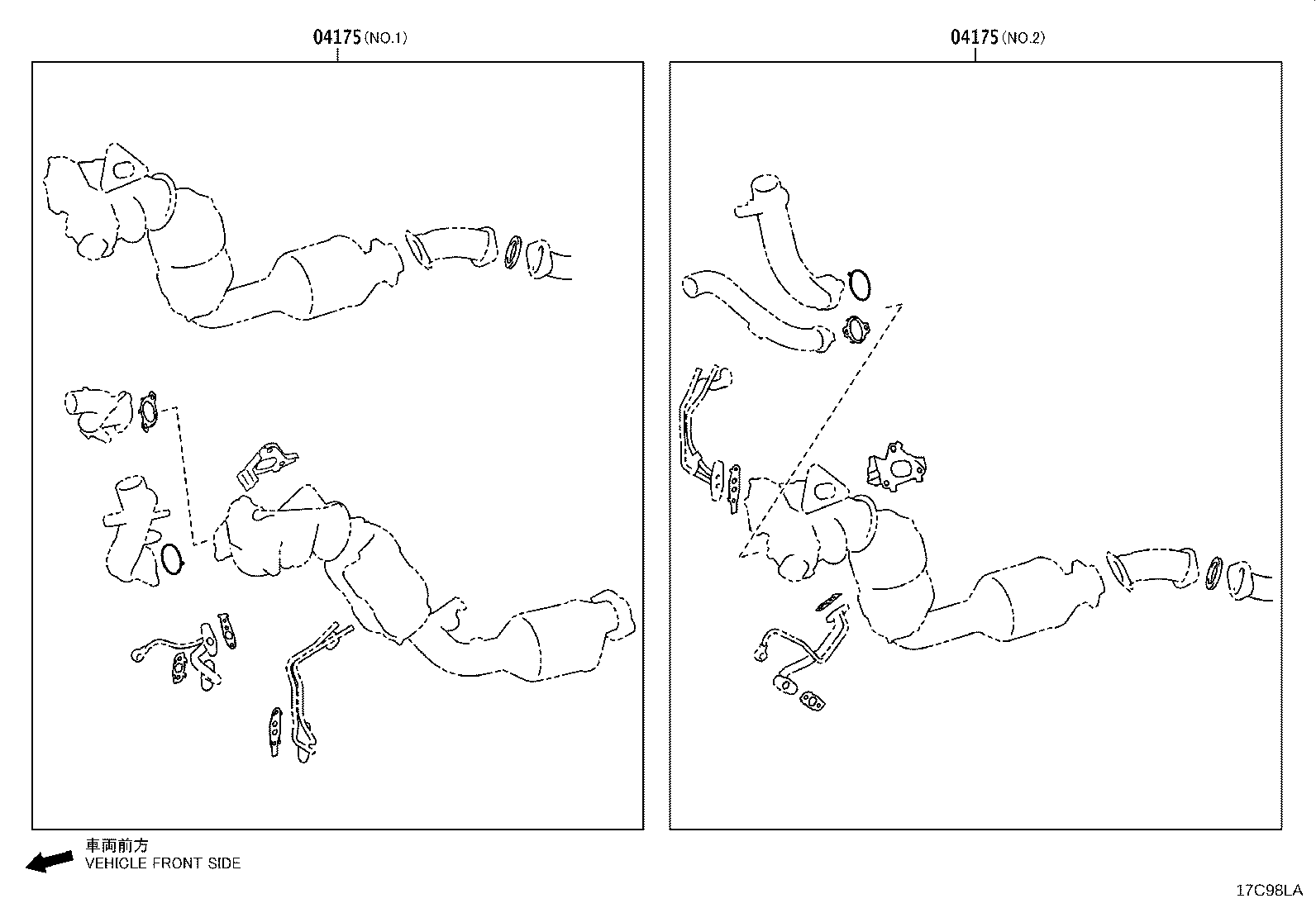

| 04175 | Gasket Kit, Turbocharger |
| 12601F | Cover Sub-assy, Engine, NO.1 |
| 12602E | Cover Sub-assy, Engine, NO.2 |
| 15407G | Pipe Sub-assy, Turbo Oil Inlet, RH |
| 15407H | Bolt, Union(FOR TURBO OIL INLET PIPE RH) |
| 15407J | Gasket(FOR TURBO OIL INLET PIPE RH) |
| 15408G | Pipe Sub-assy, Turbo Oil Inlet, LH |
| 15408H | Gasket(FOR TURBO OIL INLET PIPE LH) |
| 15408J | Bolt, Union(FOR TURBO OIL INLET PIPE LH) |
| 15471 | Gasket, Turbo Oil Inlet |
| 15472 | Gasket, Turbo Oil Outlet, NO.1 |
| 15481 | Pipe, Turbo Oil, NO.1 |
| 15707D | Bolt, Union(FOR OIL PIPE) |
| 17025A | Bolt, Stud(FOR TURBINE HOUSING) |
| 17111 | Manifold, Intake |
| 17118 | Stay, Manifold |
| 17119 | Stay, Manifold, NO.2 |
| 17138B | Stay, Intake Manifold |
| 17141G | Bolt, Stud(FOR TURBOCHARGER) |
| 17163 | Bracket, Heat Insulator, NO.1 |
| 17164 | Bracket, Heat Insulator, NO.2 |
| 17173 | Gasket, Exhaust Manifold TO Head |
| 17173C | Gasket(FOR TURBOCHARGER SUB-ASSY NO.2) |
| 17176 | Gasket, Air Surge Tank TO Intake Manifold |
| 17177 | Gasket, Intake Manifold TO Head, NO.1 |
| 17190 | Tank Assy, Intake Air Surge |
| 17198B | Gasket(FOR TURBOCHARGER SUB-ASSY NO.1) |
| 17201 | Turbocharger Sub-assy |
| 17201A | Turbocharger Sub-assy, NO.1 |
| 17203B | Elbow Sub-assy, Compressor Inlet |
| 17204 | Elbow Sub-assy, Compressor Inlet, NO.2 |
| 17208 | Turbocharger Sub-assy, NO.2 |
| 17271 | Insulator, Turbo, NO.1 |
| 17272 | Insulator, Turbo, NO.2 |
| 17273 | Stay, Turbo Insulator, NO.1 |
| 17275B | Elbow, Compressor Outlet, NO.1 |
| 17276 | Gasket, Compressor Inlet |
| 17277 | Gasket, Compressor Outlet |
| 17279 | Gasket, Turbine Outlet Elbow |
| 17279B | Gasket, Turbine Outlet Elbow, RH |
| 17279C | Gasket, Turbine Outlet Elbow, LH |
| 1727B | Stay, Turbo Insulator, NO.2 |
| 1727C | Stay, Turbo Insulator, NO.3 |
| 17285A | Elbow, Compressor Outlet, NO.2 |
| 17288 | Insulator, Turbo, NO.3 |
| 1728A | Insulator, Turbo, NO.4 |
| 1728C | Insulator, Turbo, NO.6 |
| 17304A | Tube Sub-assy, Air, RH |
| 17309D | Tube Sub-assy, Air, LH |
| 17311 | Duct, Air Inlet, NO.1 |
| 17312D | Duct, Air Inlet, NO.2 |
| 17341J | Clamp, Hose |
| 17341M | Hose, Air, NO.1 |
| 17341N | Clamp OR Clip(FOR AIR HOSE, NO.1) |
| 17342M | Hose, Air, NO.2 |
| 17343N | Hose, Air, NO.3 |
| 17343P | Clamp OR Clip(FOR AIR HOSE, NO.3) |
| 17344L | Hose, Air, NO.4 |
| 17345M | Hose, Air, NO.5 |
| 17346G | Hose, Air, NO.6 |
| 17368G | Support, Air Tube, NO.1 |
| 17369B | Support, Air Tube, NO.2 |
| 17376C | Gasket, Air Tube |
| 17400M | Converter Assy, W/Catalyst, RH |
| 17400N | Converter Assy, W/Catalyst |
| 17452B | Clamp, Exhaust Pipe |
| 17452C | Clamp, Exhaust Pipe, RH |
| 17452D | Clamp, Exhaust Pipe, LH |
| 17500 | Converter Assy, W/Catalyst, LH |
| 17670B | Valve Assy, Air By-pass |
| 17962 | Bracket, Cool Air Inlet |
| 22271A | Gasket, Throttle Body |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
