Toyota Lexus GX550/550H
2023-12 → present · chassis TJH252,VJA252 · catalogue 782220 · Europe
Supported model
Data version 2024-02

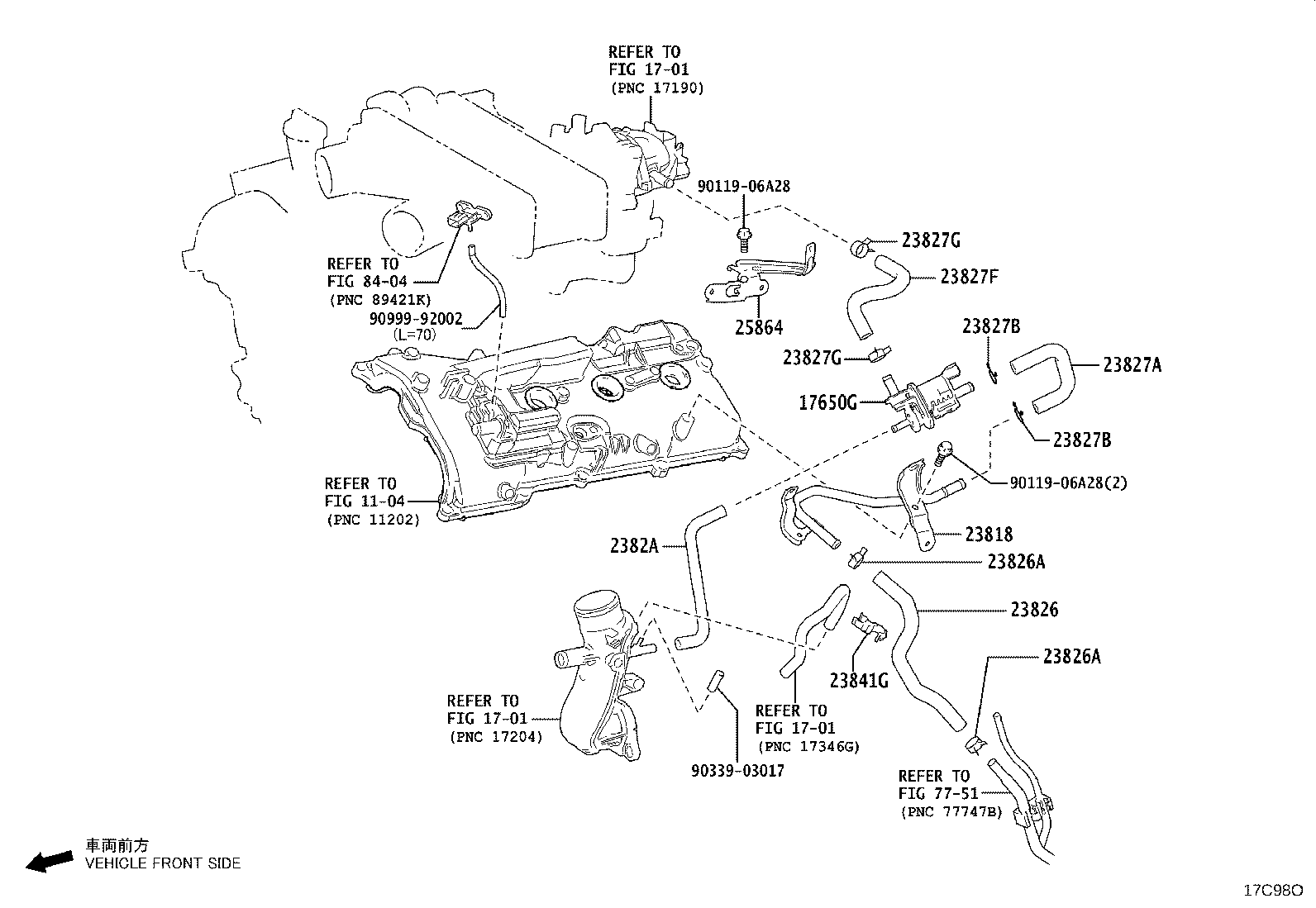

Vacuum Piping
32 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 17342L | Hose, Air, NO.2 |
| 17650E | Valve, Vacuum Switching |
| 17650G | Valve, Duty Vacuum Switching |
| 23818 | Pipe, Fuel Vapor Feed |
| 23820 | Hose Assy, Fuel Vapor Feed |
| 23826 | Hose, Fuel Vapor Feed, NO.1 |
| 23826A | Clip(FOR FUEL VAPOR FEED HOSE, NO.1) |
| 23827A | Hose, Fuel Vapor Feed, NO.2 |
| 23827B | Clip(FOR FUEL VAPOR FEED HOSE, NO.2) |
| 23827F | Hose, Fuel Vapor Feed, NO.3 |
| 23827G | Clip(FOR FUEL VAPOR FEED HOSE, NO.3) |
| 23828 | Hose, Fuel Vapor Feed, NO.3 |
| 23829B | Clip(FOR FUEL VAPOR FEED HOSE) |
| 2382A | Hose, Fuel Vapor Feed, NO.4 |
| 23831 | Connector, Fuel Vapor Feed, NO.1 |
| 23841G | Clamp, Fuel Hose |
| 25706 | Pipe Sub-assy, Vacuum Transmitting, NO.1 |
| 25760 | Hose Assy, Vacuum Transmitting |
| 25770 | Hose Assy, Vacuum Transmitting, NO.2 |
| 25780 | Hose Assy, Vacuum Transmitting, NO.3 |
| 25790 | Hose Assy, Vacuum Transmitting, NO.4 |
| 257A1 | Hose, Vacuum Transmitting, NO.5 |
| 257B0 | Hose Assy, Vacuum Transmitting, NO.6 |
| 257D0 | Hose Assy, Vacuum Transmitting, NO.8 |
| 257F0 | Hose Assy, Vacuum Transmitting, NO.10 |
| 25819 | Valve Assy, Vacuum Regulating |
| 25861 | Bracket, Vacuum Switching Valve |
| 25861A | Bracket, Vacuum Switching Valve, NO.2 |
| 25864 | Bracket, Purge Pressure Sensor |
| 29612 | Connector, Vacuum Pump |
| 48889 | Clamp, Stabilizer Control Tube |
| 77196B | Clamp, Evaporation Vent Tube, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
