Toyota Lexus GX550/550H
2023-12 → present · chassis TJH252,VJA252 · catalogue 782220 · Europe
Supported model
Data version 2024-02
Heating & Air Conditioning - Cooler Unit
67 part groups · 8 illustrations
Part groups

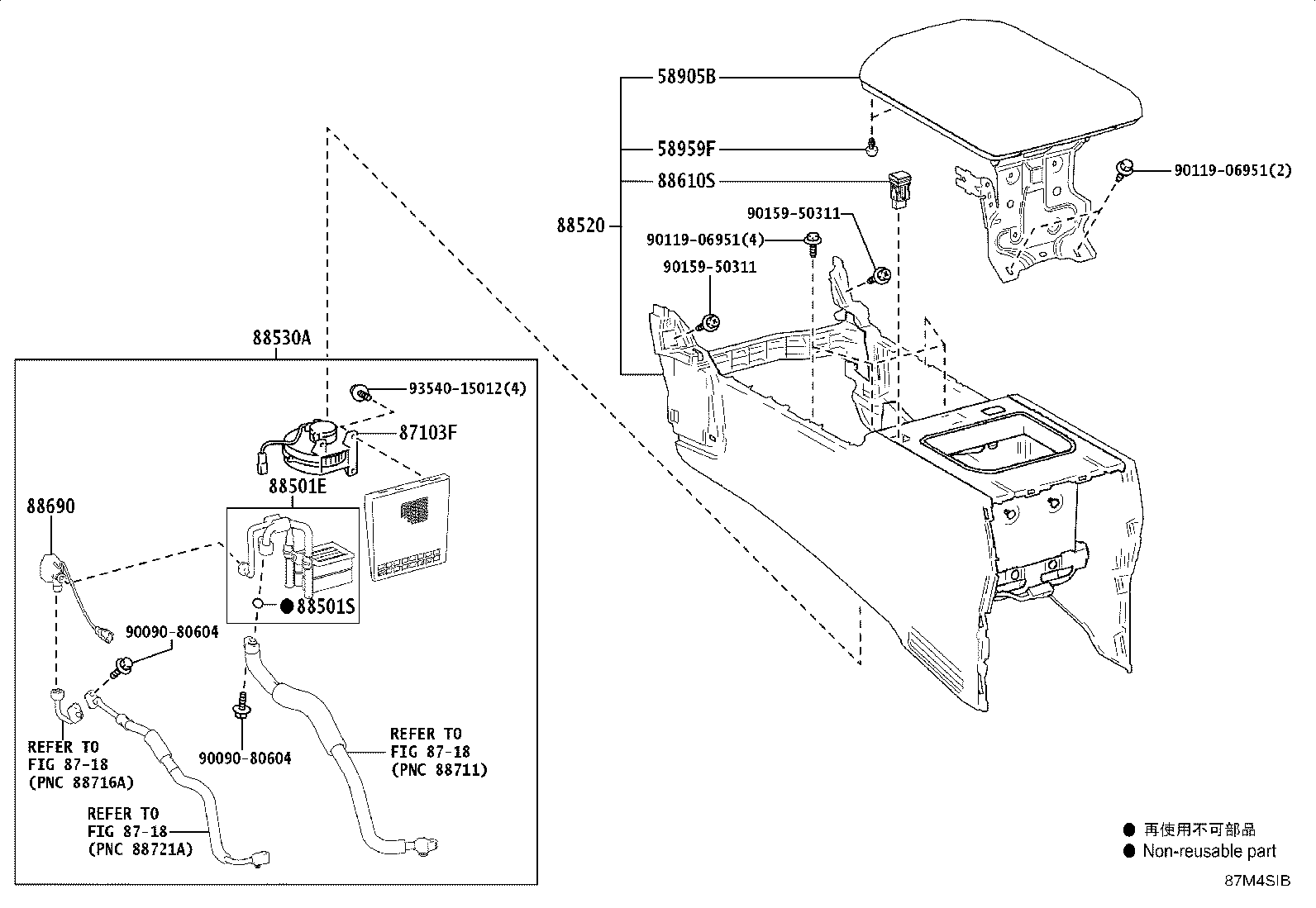

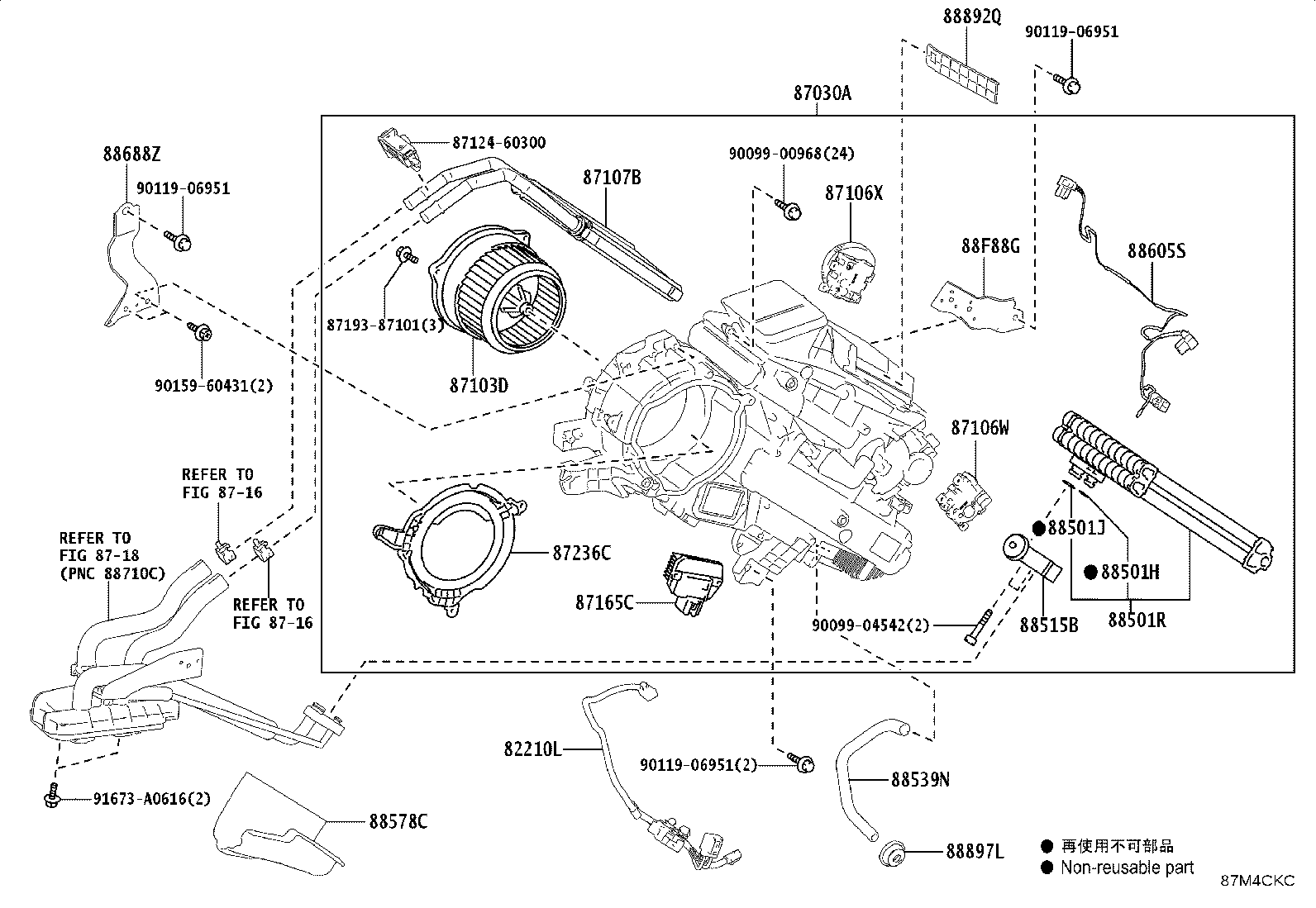

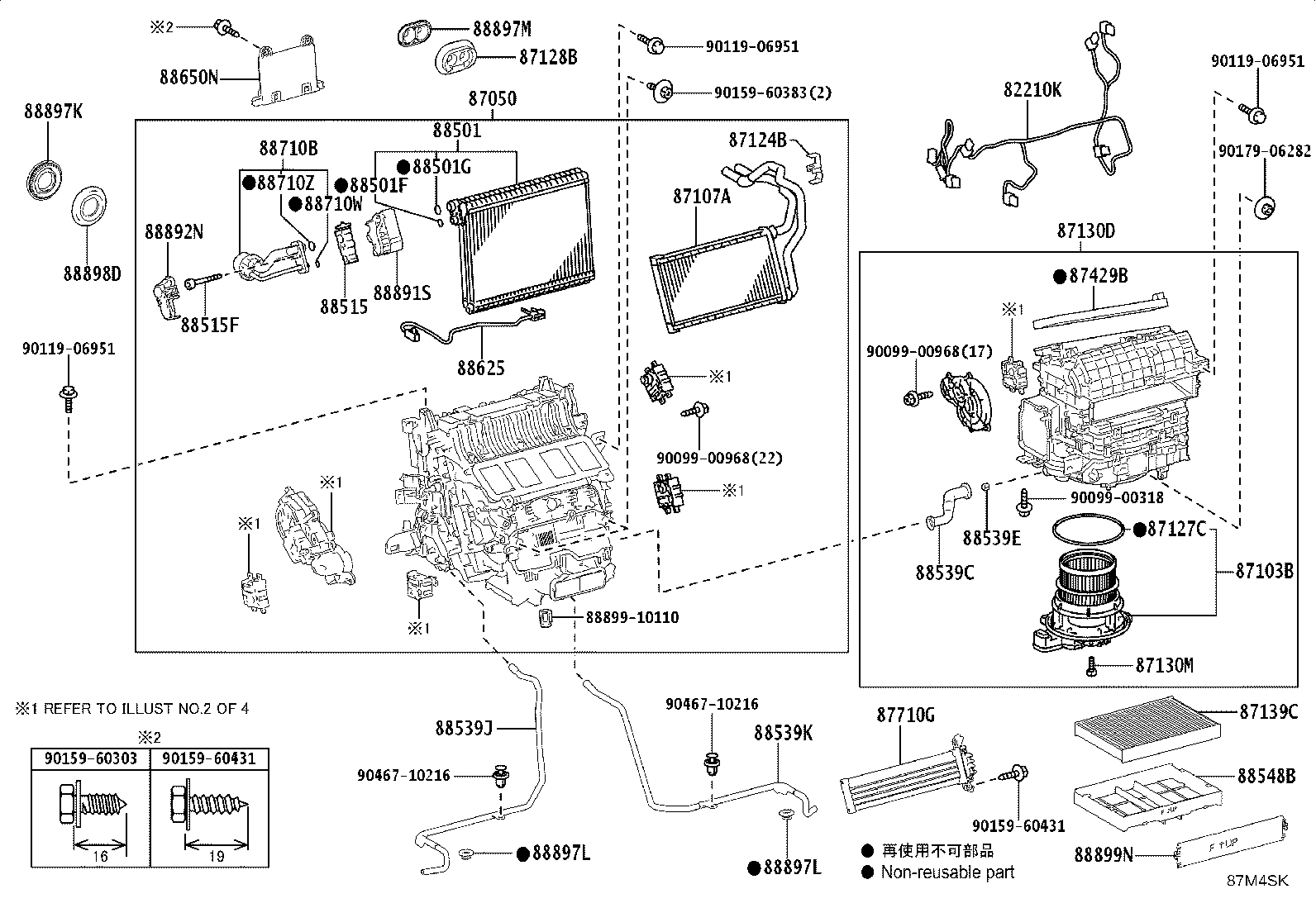

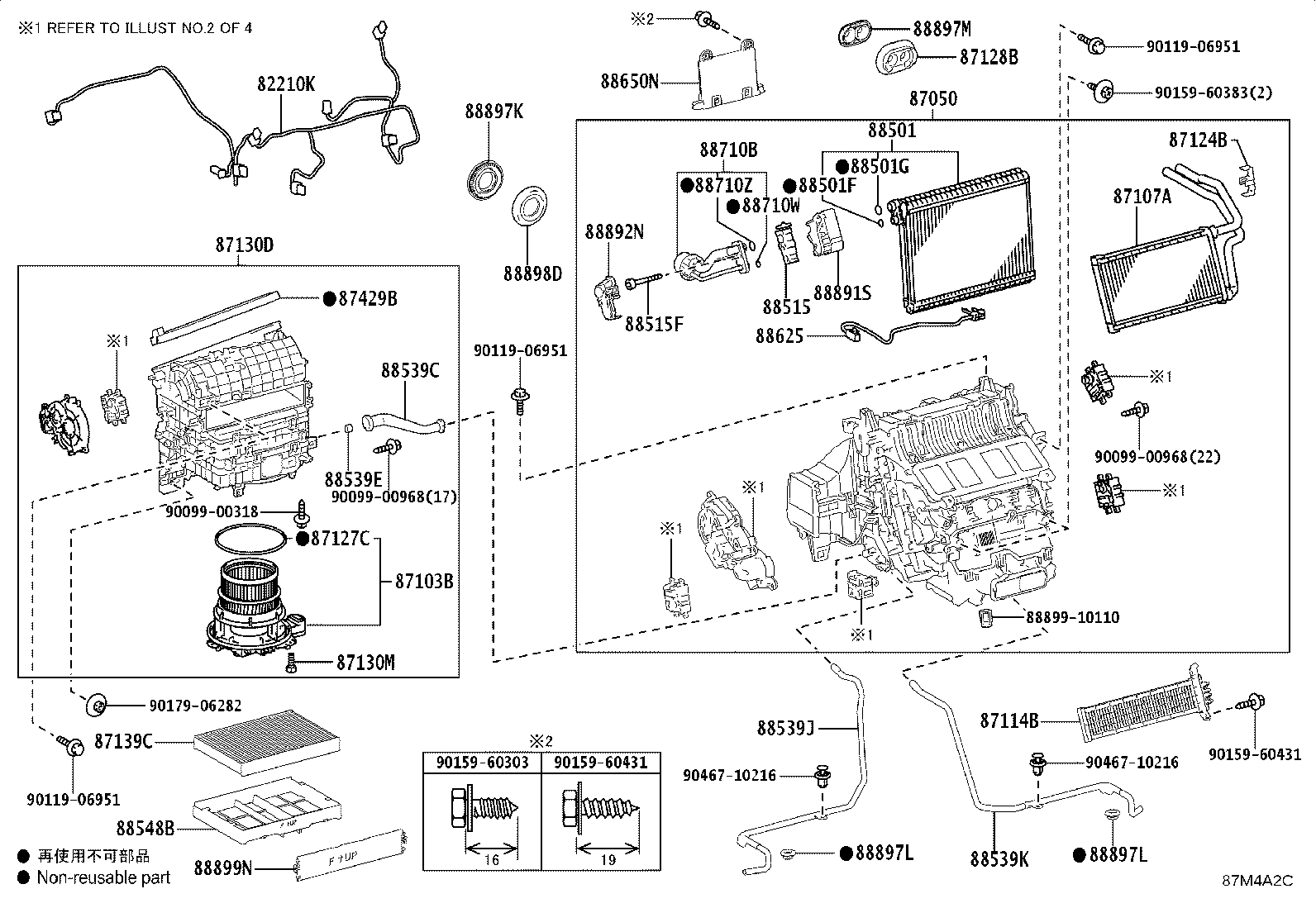

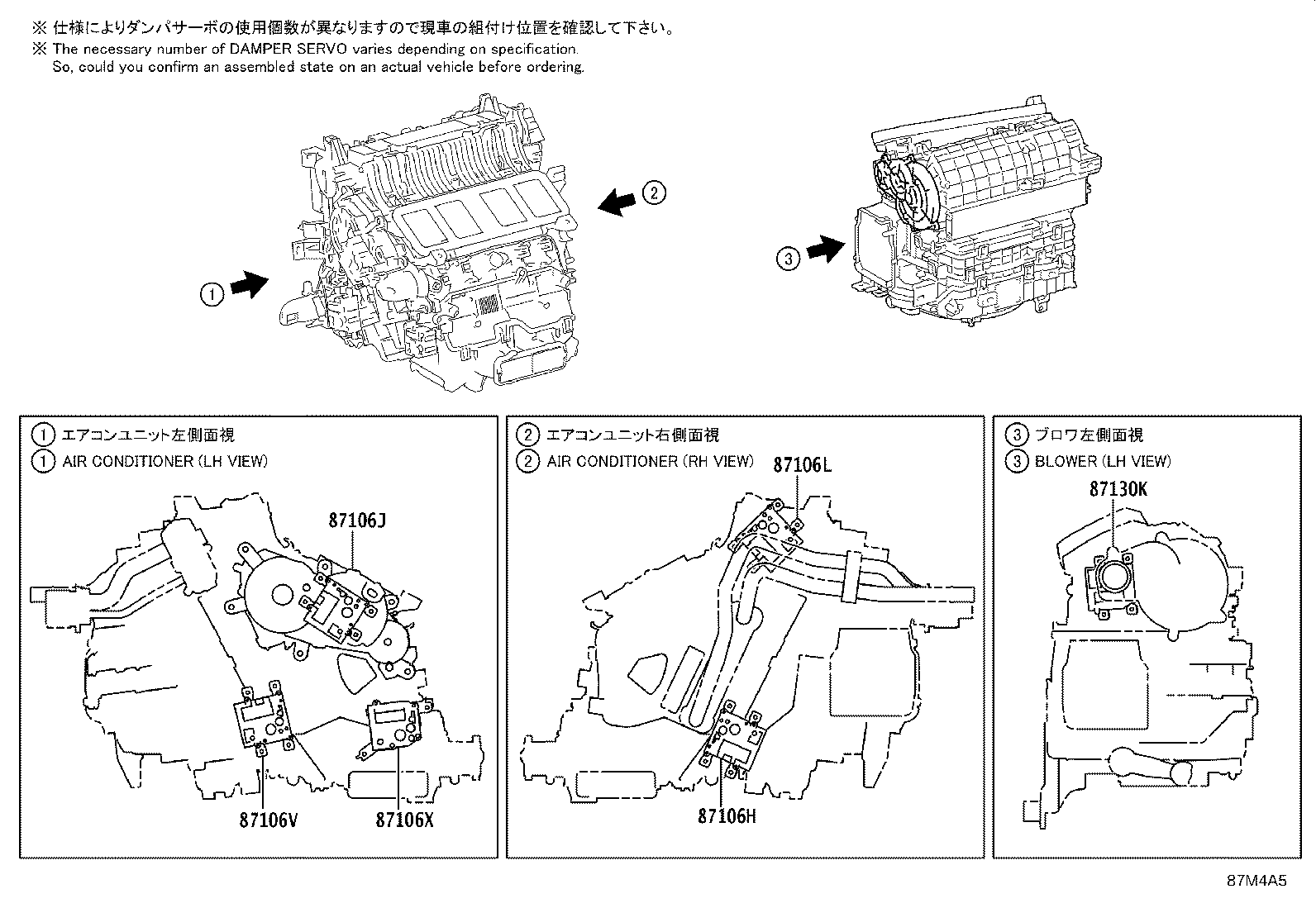

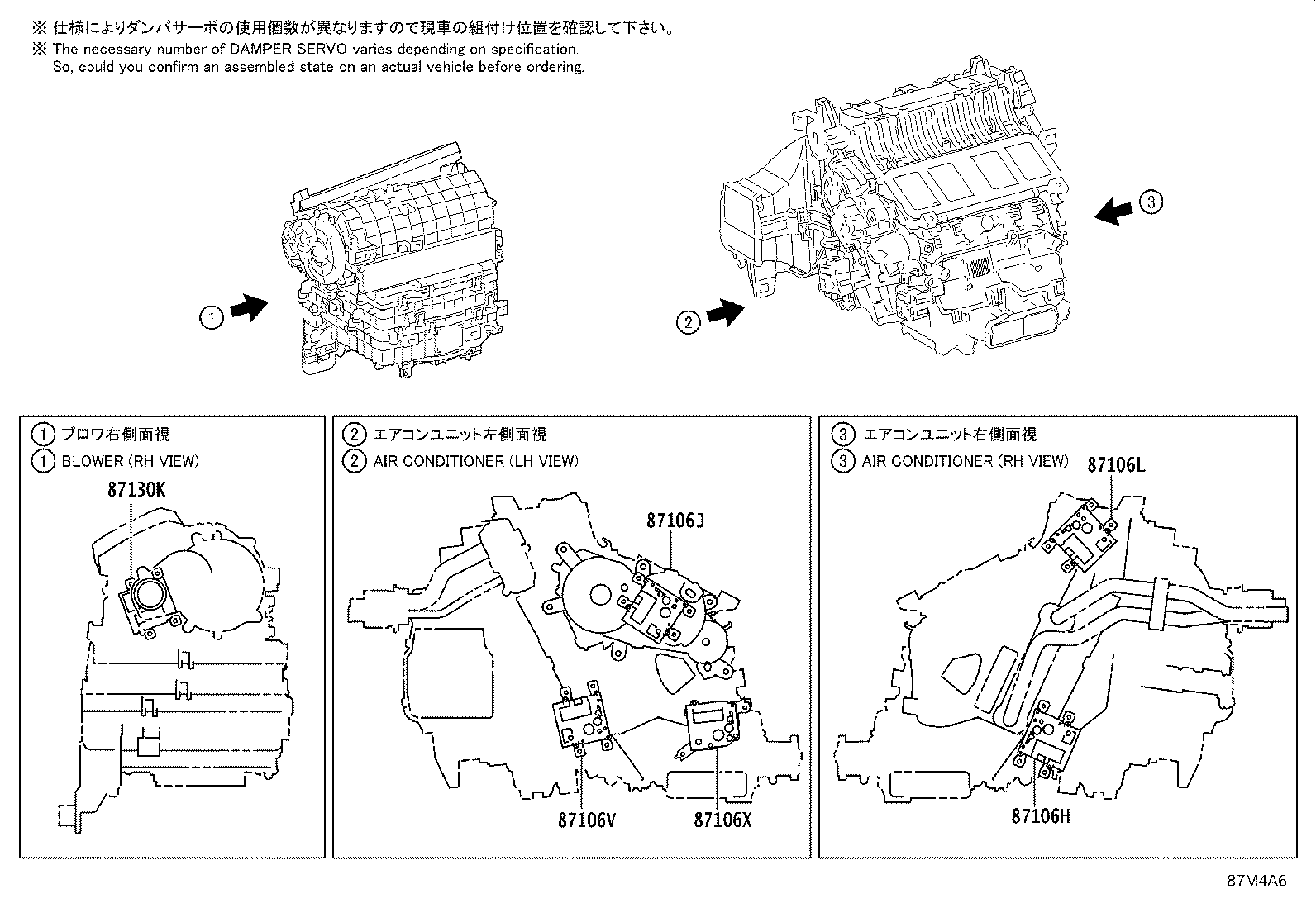

| PNC | Description |
|---|---|
| 58905B | Door Sub-assy, Console Compartment(FOR COOL BOX) |
| 58959F | Cushion, Cooling Box Door |
| 82210K | Harness Assy, Air Conditioner |
| 82210L | Harness Assy, Air Conditioner, NO.2 |
| 87030A | Unit Assy, Cooling, Rear |
| 87050 | Radiator Assy, Air Conditioner |
| 87103B | Motor Sub-assy, Blower W/Fan |
| 87103D | Motor Sub-assy, Blower W/Fan(FOR REAR) |
| 87103F | Motor Sub-assy, Blower W/Fan(FOR COOL BOX) |
| 87106H | Servo Sub-assy, Damper(FOR AIRMIX) |
| 87106J | Servo Sub-assy, Damper(FOR MODE) |
| 87106L | Servo Sub-assy, Damper |
| 87106V | Servo Sub-assy, Damper(FOR AIRMIX NO.2) |
| 87106W | Servo Sub-assy, Damper(FOR AIRMIX REAR) |
| 87106X | Servo Sub-assy, Damper(FOR MODE REAR) |
| 87107A | Unit Sub-assy, Heater Radiator |
| 87107B | Unit Sub-assy, Heater Radiator |
| 87114B | Cover, Heater |
| 87124B | Clamp, Heater |
| 87127C | Packing, Blower Motor Sub-assy, NO.1 |
| 87128B | Grommet, Heater, NO.2 |
| 87130D | Blower Assy |
| 87130K | Damper Servo Sub-assy, Blower, NO.1 |
| 87130M | Screw(FOR BLOWER) |
| 87139C | Filter, Clean Air |
| 87165C | Control, Blower Motor |
| 87236C | Cover, Heater Blower |
| 87429B | Packing, Cooler Unit, NO.1 |
| 87710G | Quick Heater Assy |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88501E | Evapolator Sub-assy, Cooler (COOL BOX) |
| 88501F | O-ring, Cooler Evaporator NO.1(DISCHARGE) |
| 88501G | O-ring, Cooler Evaporator NO.1(SUCTION) |
| 88501H | O-ring, Cooler Evaporator NO.2(DISCHARGE) |
| 88501J | O-ring, Cooler Evaporator NO.2(SUCTION) |
| 88501R | Evaporator Sub-assy (REAR) |
| 88501S | Ring, O (REAR EVAPORATOR SUB-ASSY) |
| 88515 | Valve, Cooler Expansion |
| 88515B | Valve, Rear Cooling Unit Expansion |
| 88515F | Bolt(FOR COOLER EXPANSION VALVE) |
| 88520 | Box Assy, Cooling |
| 88530A | Box Assy, Cooling, NO.2 |
| 88539C | Hose, Cooler Unit Drain, NO.2 |
| 88539E | Hose, Cooler Unit Drain, NO.3 |
| 88539J | Hose, Drain Cooler |
| 88539K | Hose, Drain Cooler |
| 88539N | Hose, Cooler Unit Drain, NO.4 |
| 88548B | Case, Air Filter |
| 88578C | Packing, Cooling Unit, NO.2 |
| 88605S | Harness Sub-assy, Wiring Air Conditioner |
| 88610S | Switch Assy, Control |
| 88625 | Thermistor, Cooler, NO.1 |
| 88650N | Amplifier Assy, Air Conditioner |
| 88688Z | Bracket |
| 88690 | Valve Assy, Cooler Magnet |
| 88710B | Tube Assy, Air Conditioner |
| 88710W | Ring, O, NO.1(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88710Z | Ring, O, NO.2(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88891S | Cover, Cooler, NO.1 |
| 88892N | Cover, Cooler, NO.2 |
| 88892Q | Plate, Cooler |
| 88897K | Grommet, (FOR COOLER PIPE) |
| 88897L | Grommet (FOR DRAIN HOSE) |
| 88897M | Grommet (FOR HEATER PIPE) |
| 88898D | Grommet |
| 88899N | Plate, Cover |
| 88F88G | Bracket, RR Air Conditioner Unit, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
