Toyota Lexus GX460
2009-11 → present · chassis URJ150 · catalogue 782510 · Europe
Supported model
Data version 2019-08

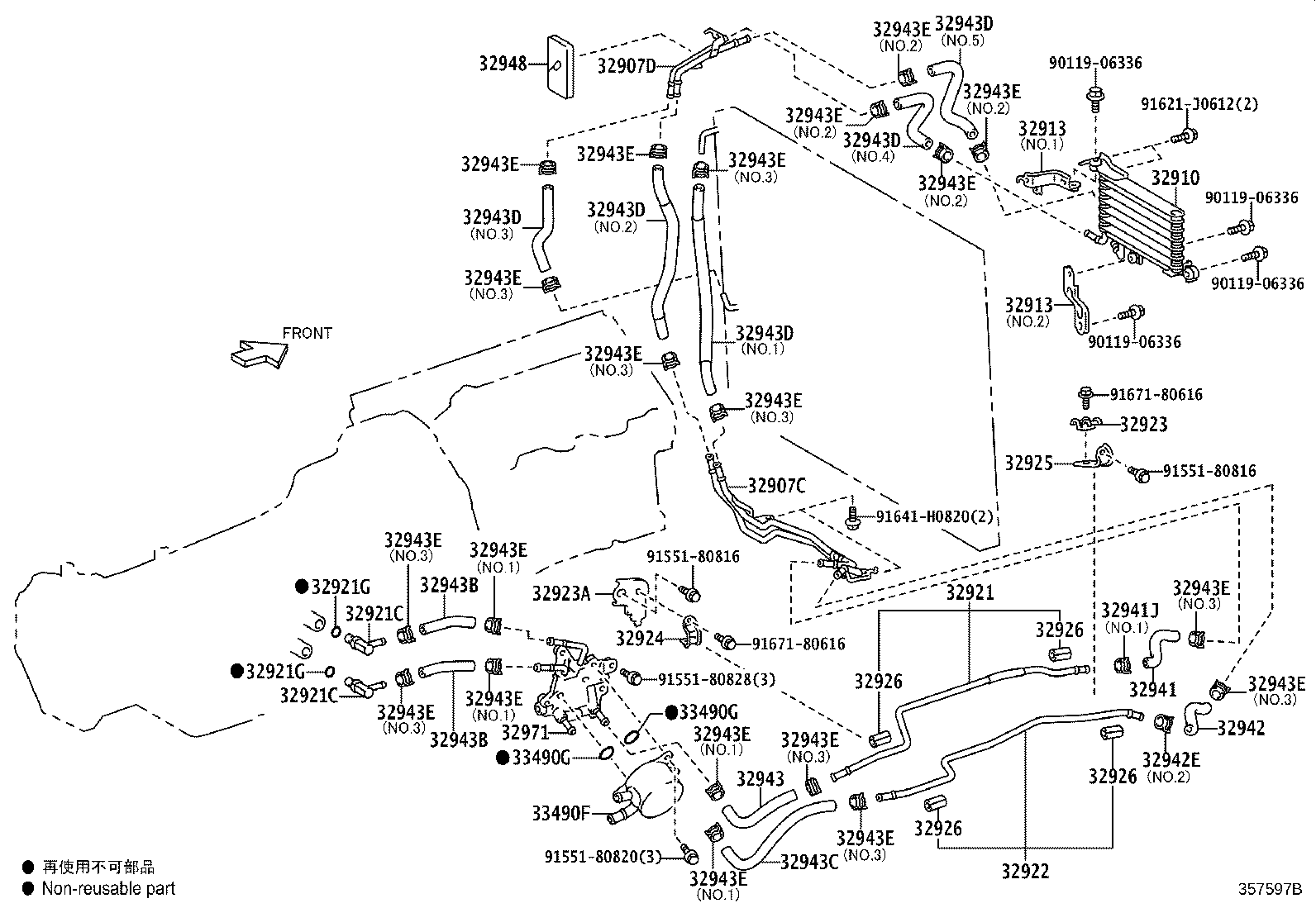

Oil Cooler & Tube (ATM)
27 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 32907C | Tube Sub-assy, Oil Cooler W/O Hose, NO.1 |
| 32907D | Tube Sub-assy, Oil Cooler W/O Hose, NO.2 |
| 32910 | Cooler Assy, Oil |
| 32913 | Bracket, Oil Cooler |
| 32921 | Tube, Oil Cooler Inlet, NO.1 |
| 32921C | Union(FOR OIL COOLER TUBE) |
| 32921G | Ring, O(FOR OIL COOLER TUBE UNION) |
| 32922 | Tube, Oil Cooler Outlet, NO.1 |
| 32923 | Clamp, Automatic Transmission Oil Cooler Tube |
| 32923A | Clamp, Automatic Transmission Oil Cooler Tube |
| 32924 | Clamp, Oil Cooler Tube, NO.2 |
| 32925 | Clamp, Oil Cooler Tube, NO.3 |
| 32926 | Cushion, Oil Cooler Tube(ATM) |
| 32930 | Accessory Assy, Oil Cooler |
| 32941 | Hose, Oil Cooler Inlet, NO.1 |
| 32941J | Clip, NO.1(FOR OIL COOLER HOSE) |
| 32942 | Hose, Oil Cooler Outlet, NO.1 |
| 32942E | Clip, NO.2(FOR OIL COOLER HOSE) |
| 32943 | Hose, Transmission Oil Cooler, NO.1 |
| 32943B | Hose, Transmission Oil Cooler |
| 32943C | Hose, Transmission Oil Cooler, NO.3 |
| 32943D | Hose, Transmission Oil Cooler, NO.4 |
| 32943E | Clip, NO.3(FOR OIL COOLER HOSE) |
| 32948 | Seal, Oil Cooler Tube |
| 32971 | Thermostat, Transmission Oil |
| 33490F | Cooler Assy, Transmission Oil |
| 33490G | Ring, O (FOR TRANSMISSION OIL COOLER) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
