Toyota Lexus GX460
2009-11 → present · chassis URJ150 · catalogue 782510 · Europe
Supported model
Data version 2019-08

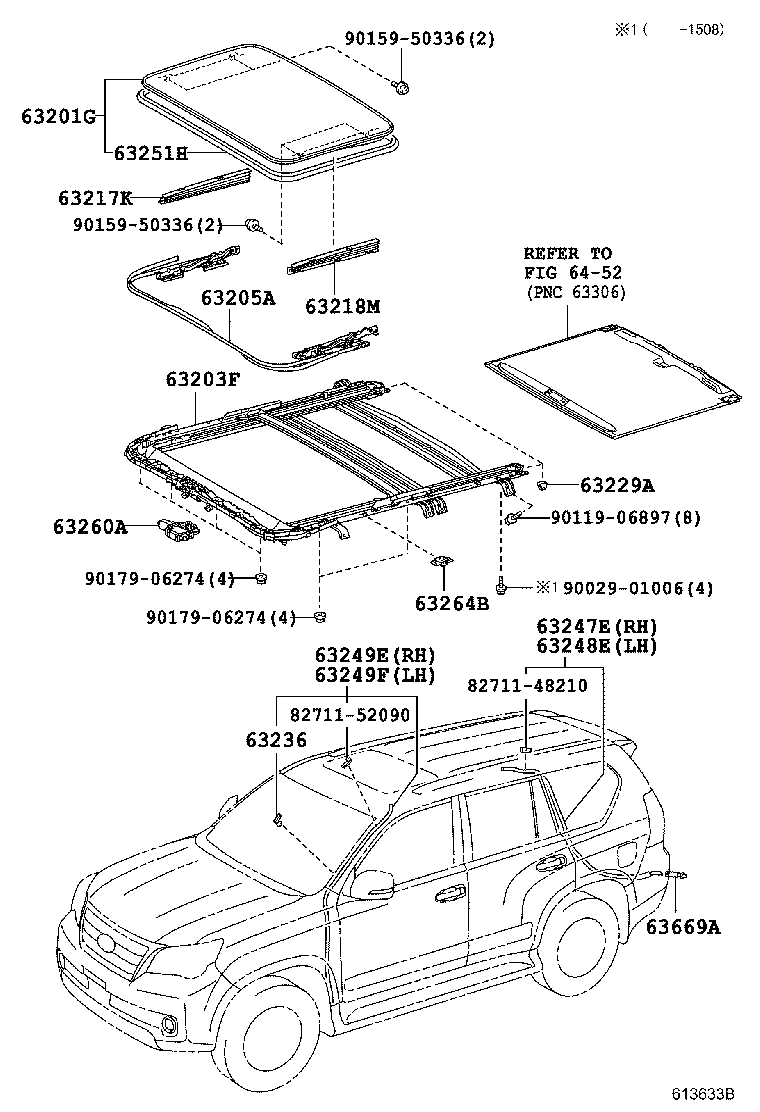

Roof Panel & Back Panel
37 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 61281C | Bracket, Sliding Roof Housing Side Mounting, NO.1 |
| 61282B | Bracket, Sliding Roof Housing Side Mounting, NO.1 LH |
| 63102A | Panel Sub-assy, Windshield Header |
| 63104D | Reinforcement Sub-assy, Roof Panel, NO.2 |
| 63105A | Frame Sub-assy, Back Door Opening |
| 63111 | Panel, Roof |
| 63125 | Reinforcement, Roof Panel, NO.2 |
| 63144B | Reinforcement, Roof Panel, NO.4 |
| 63185H | Bracket, Roof Rack |
| 63187A | Bracket, Roof Rack, Rear |
| 63201G | Glass Sub-assy, Sliding Roof |
| 63203F | Housing Sub-assy, Sliding Roof |
| 63205A | Cable Sub-assy, Sliding Roof Drive |
| 63217K | Garnish, Sliding Roof Side, RH |
| 63218M | Garnish, Sliding Roof Side, LH |
| 63229A | Stopper, Sliding Roof Sunshade |
| 63230A | Bolt Assy, Removable Roof |
| 63236 | Clamp, Sliding Roof OR Removable Roof Drain Hose |
| 63247E | Hose, Sliding Roof Drain, Rear RH |
| 63248E | Hose, Sliding Roof Drain, Rear LH |
| 63249E | Hose, Sliding Roof Drain |
| 63249F | Hose, Sliding Roof Drain |
| 63251H | Weatherstrip, Sliding Roof |
| 63260A | Gear Sub-assy, Sliding Roof Drive |
| 63264B | Plate, Sliding Roof Lock Catch, LH |
| 63437A | Seal, Roof Carrier, NO.2 |
| 63444 | Protector, Roof Carrier, NO.1 |
| 63460A | Rack Assy, Roof, RH |
| 63470B | Rack Assy, Roof, LH |
| 63479 | Retainer, Roof Inner Rack |
| 63486A | Cushion, Roof Rack Leg, Front RH |
| 63487A | Cushion, Roof Rack Leg, Front LH |
| 63488 | Cushion, Roof Rack Leg, Rear RH |
| 63489 | Cushion, Roof Rack Leg, Rear LH |
| 63669A | Grommet, Sliding Roof Drain |
| 75631G | Lid, Roof Side Garnish, NO.1 RH |
| 75631K | Lid, Roof Side Garnish, NO.1 LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
