Toyota Land Cruiser
1969-03 → 1980-07 · chassis FJ4#,55,BJ4#,HJ45 · catalogue 791210 · Europe
Discontinued model
Data version 1987-01

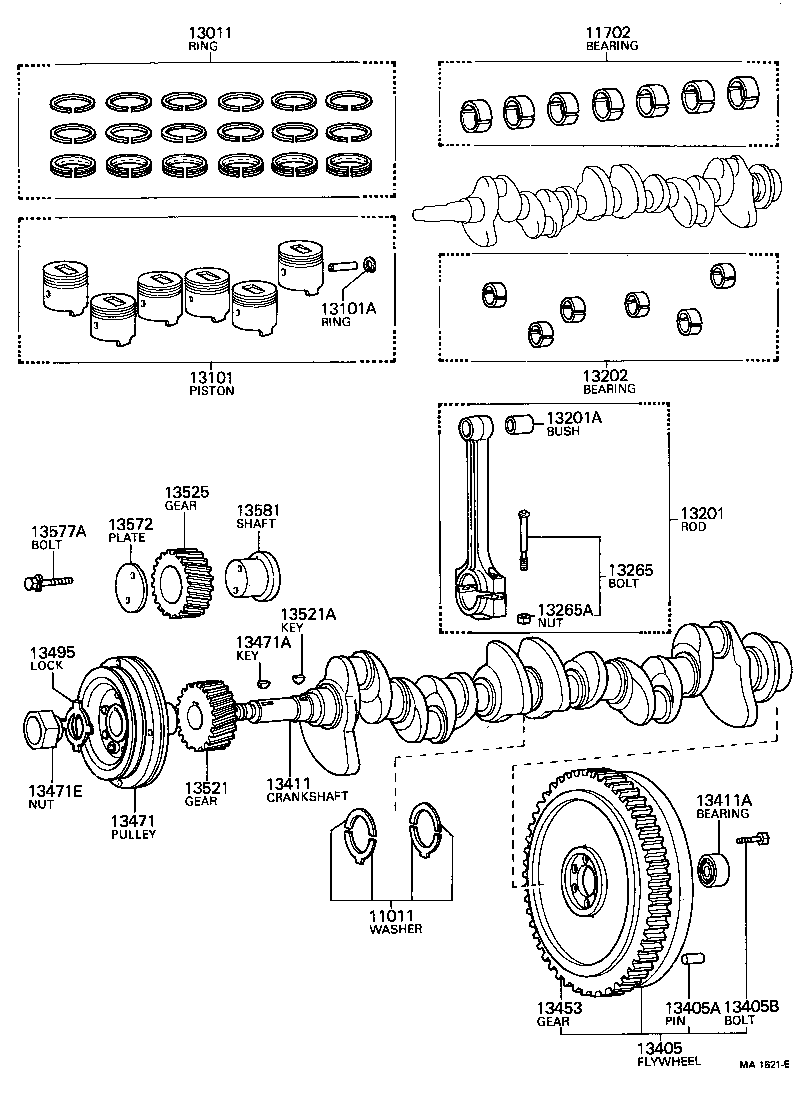

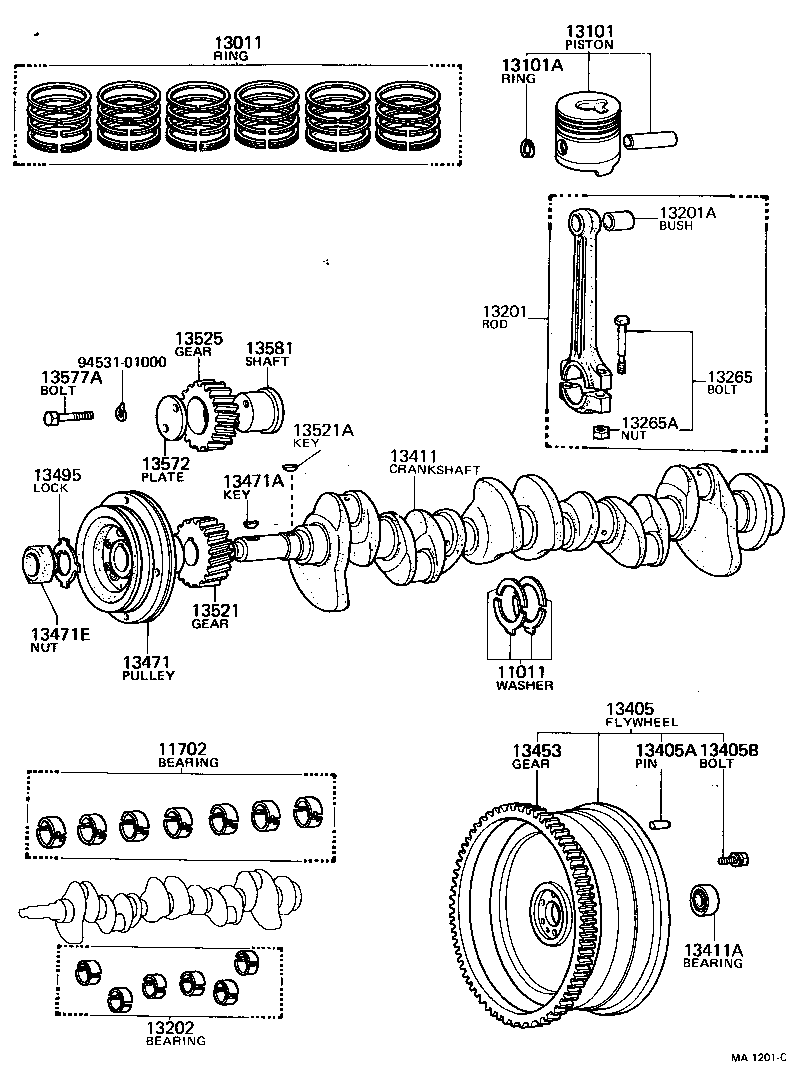

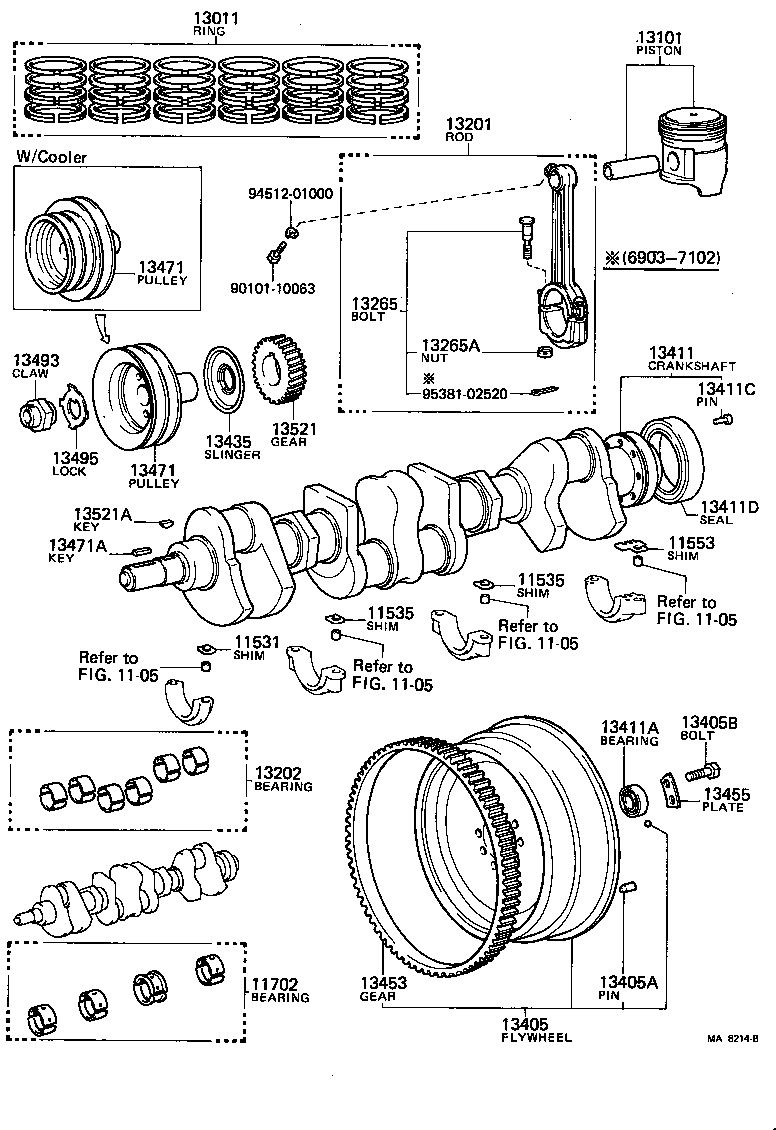

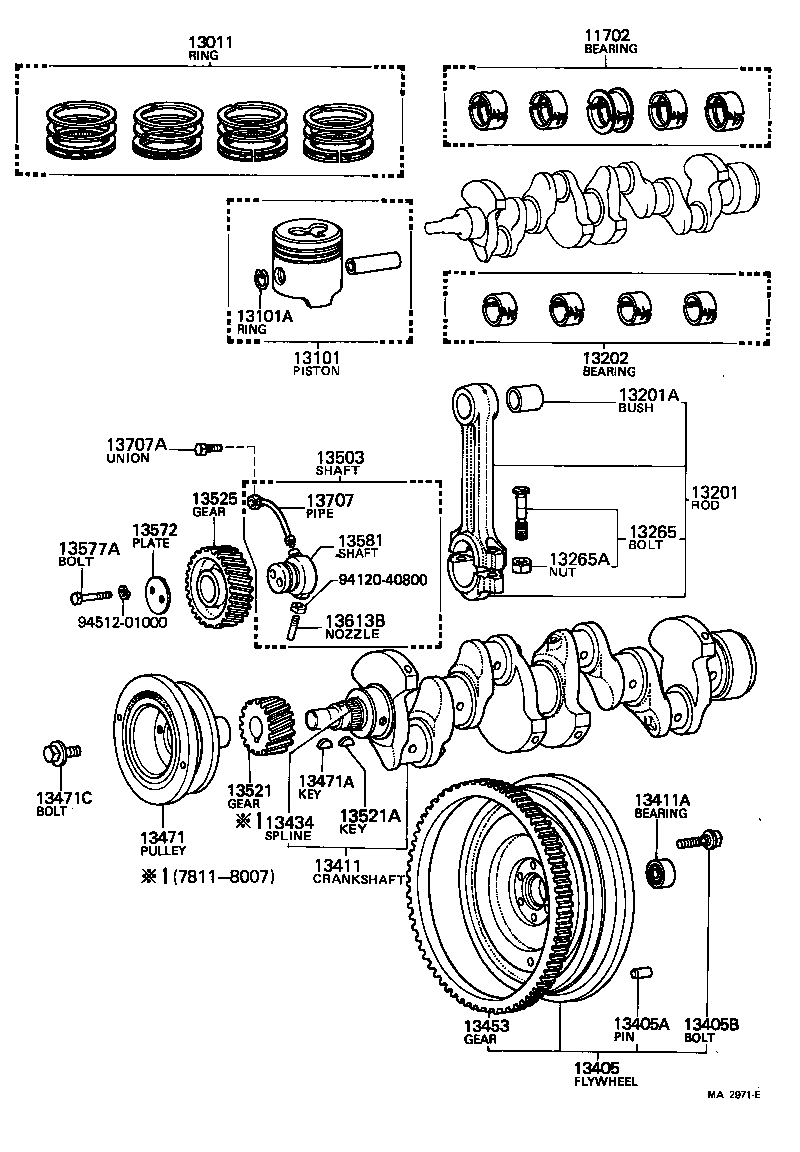

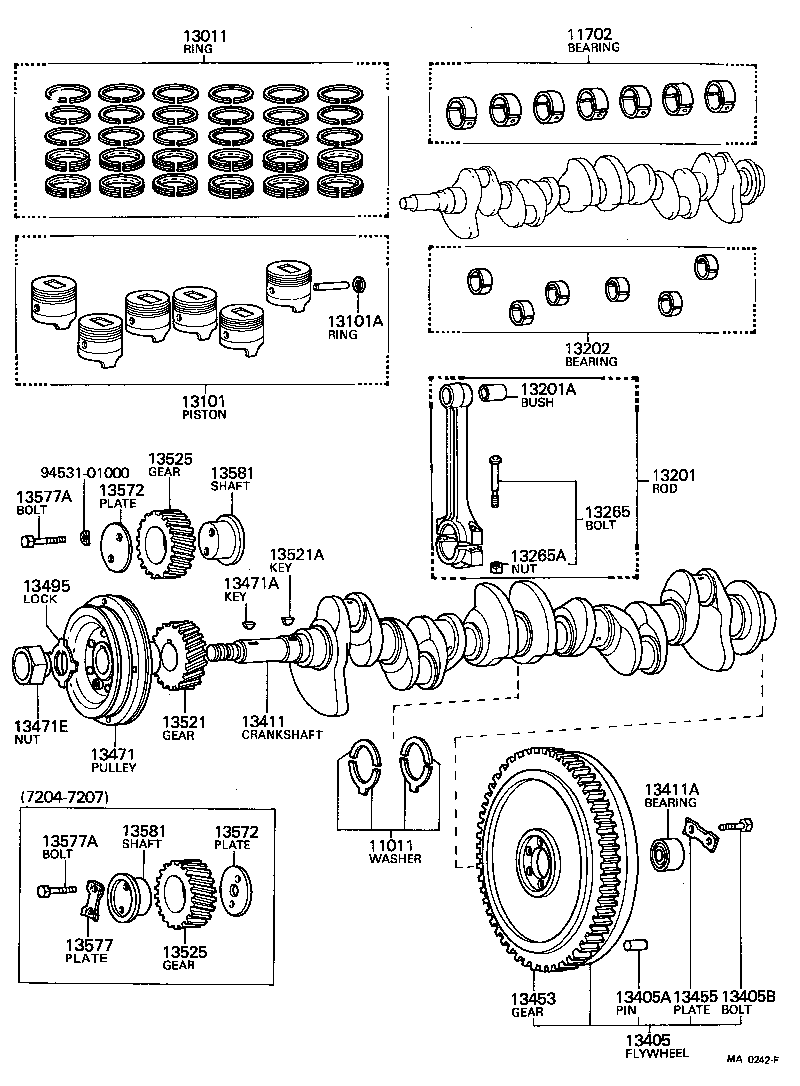

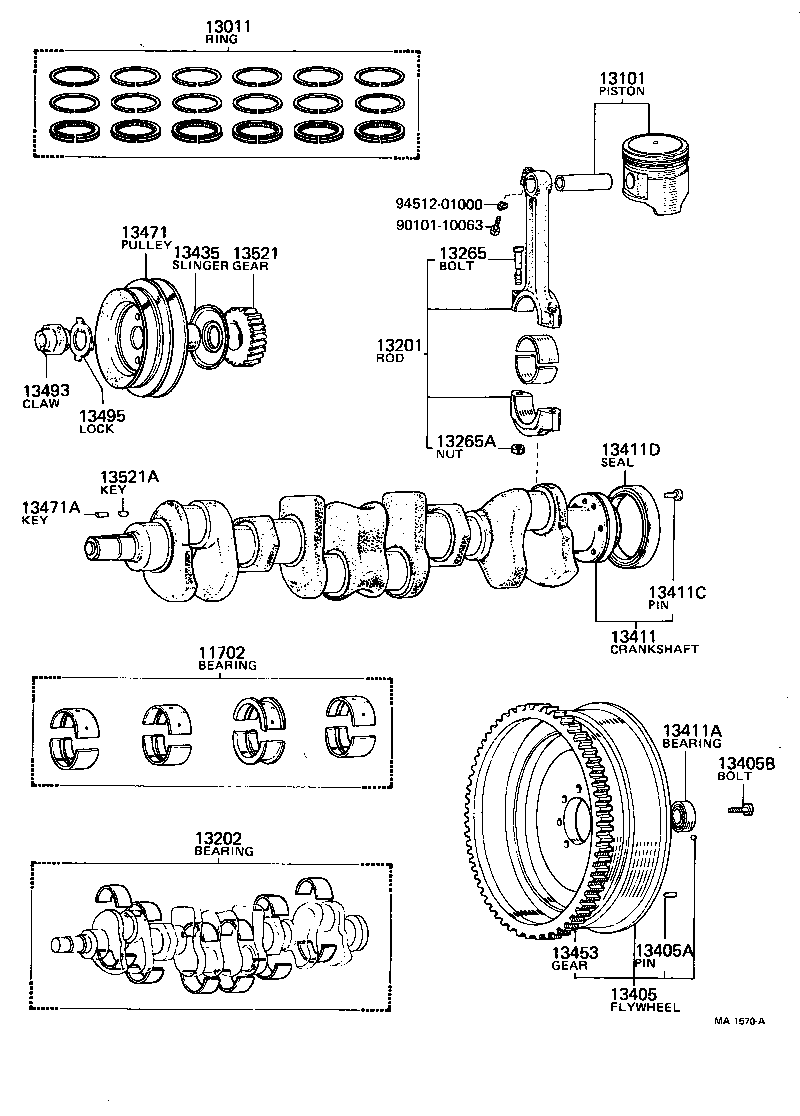

Crankshaft & Piston
42 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 11011 | Washer Set, Crankshaft Thrust |
| 11531 | Shim, Crankshaft Front Bearing |
| 11535 | Shim, Crankshaft 2ND & 3RD Bearing |
| 11553 | Packing, Bearing Cap |
| 11702 | Bearing Set, Crankshaft |
| 13011 | Ring Set, Piston |
| 13101 | Piston Sub-assy, W/Pin |
| 13101A | Ring, Hole Snap(FOR PISTON PIN) |
| 13201 | Rod Sub-assy, Connecting |
| 13201A | Bush(FOR CONNECTING ROD SMALL END) |
| 13202 | Bearing Set, Connecting Rod |
| 13265 | Bolt, Connecting Rod |
| 13265A | Nut, Hexagon(FOR CONNECTING ROD BOLT) |
| 13405 | Flywheel Sub-assy |
| 13405A | Pin, Straight(FOR FLYWHEEL) |
| 13405B | Bolt, Flywheel Setting |
| 13411 | Crankshaft |
| 13411A | Bearing(FOR INPUT SHAFT FRONT) |
| 13411C | Pin, Straight(FOR CRANKSHAFT) |
| 13411D | Seal, Oil(FOR CRANKSHAFT) |
| 13434 | Spline, Oil Pump Drive |
| 13435 | Slinger, Crankshaft Oil |
| 13453 | Gear, Flywheel Ring |
| 13455 | Plate, Flywheel Bolt Lock, NO.1 |
| 13471 | Pulley, Crankshaft |
| 13471A | Key, Crankshaft(FOR CRANKSHAFT PULLEY SET) |
| 13471B | Washer, Plate(FOR CRANKSHAFT PULLEY SET) |
| 13471C | Bolt(FOR CRANKSHAFT PULLEY SET) |
| 13471E | Nut(FOR CRANKSHAFT PULLEY) |
| 13493 | Claw, Crankshaft |
| 13495 | Lock, Crankshaft Pulley |
| 13503 | Shaft Sub-assy, Idle Gear |
| 13521 | Gear OR Sprocket, Crankshaft Timing |
| 13521A | Key(FOR CRANKSHAFT TIMING GEAR) |
| 13525 | Gear, Idle, NO.1 |
| 13572 | Plate, Idle Gear Thrust |
| 13577 | Plate, Lock |
| 13577A | Bolt, Hexagon(FOR IDLE GEAR BOLT LOCK) |
| 13581 | Shaft, Idle Gear, NO.1 |
| 13613B | Nozzle, Timing Gear Oil |
| 13707 | Pipe Sub-assy, Oil, NO.1 |
| 13707A | Union(FOR OIL PIPE, NO.1) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
