Toyota Land Cruiser
1969-03 → 1980-07 · chassis FJ4#,55,BJ4#,HJ45 · catalogue 791210 · Europe
Discontinued model
Data version 1987-01

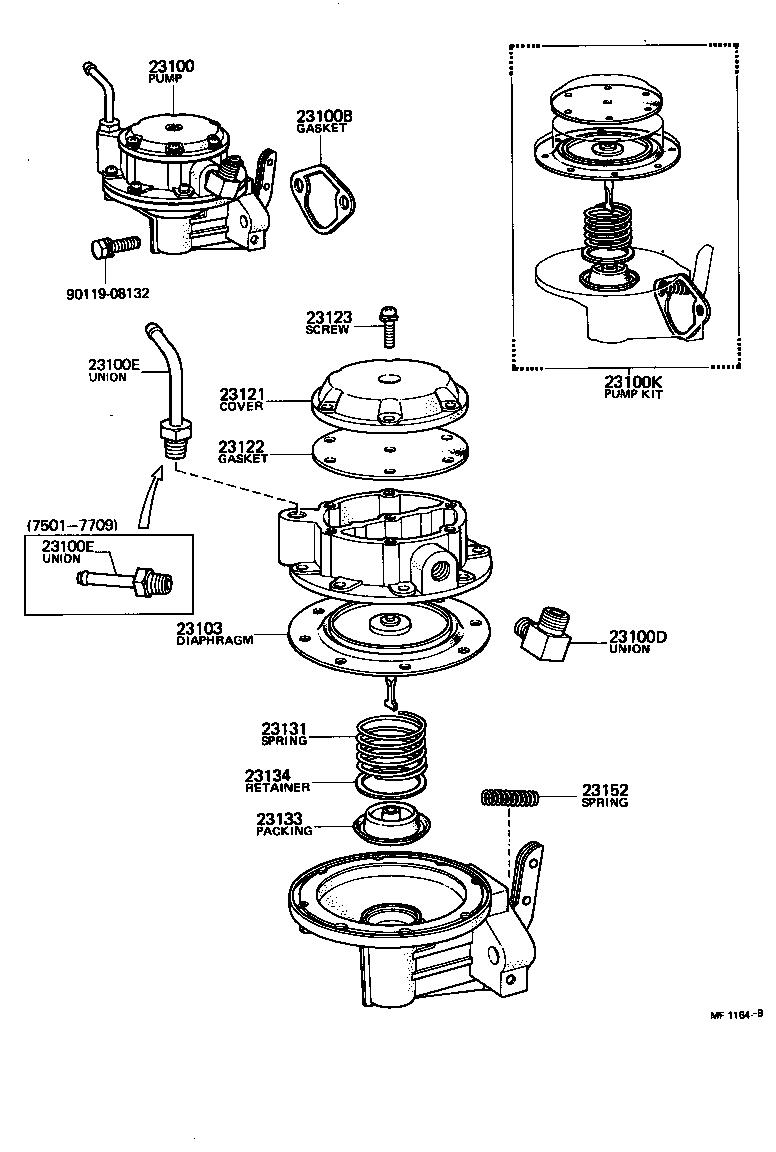

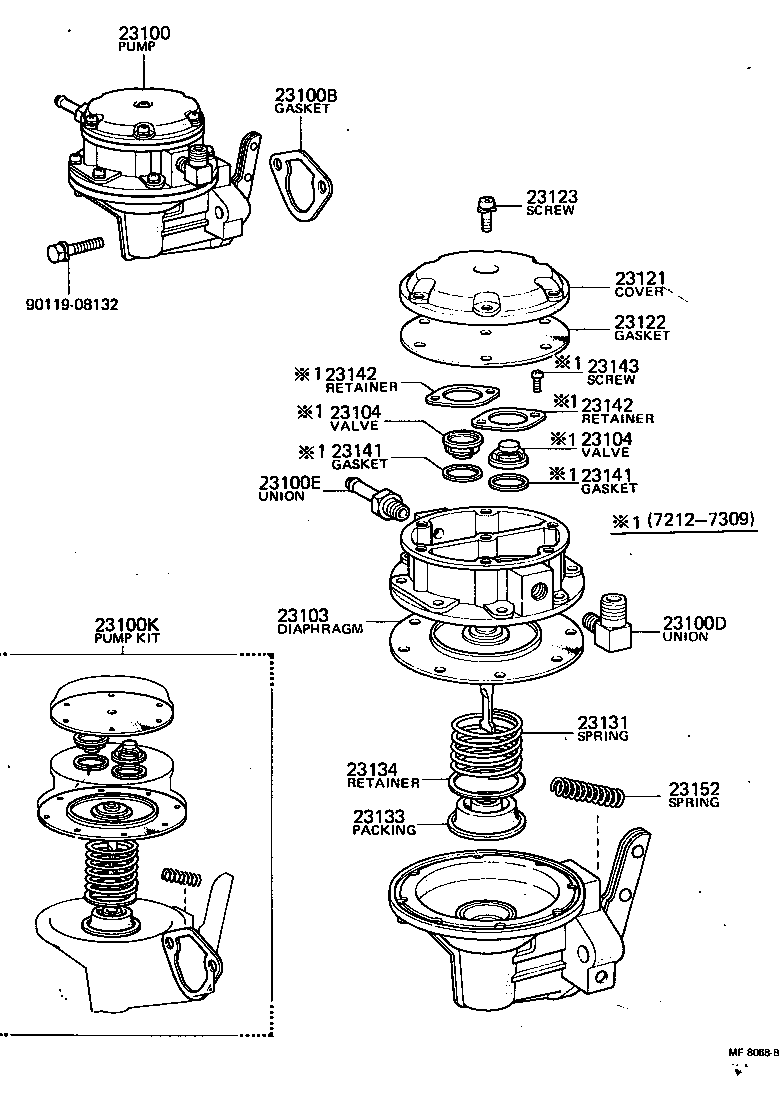

Fuel Pump & Pipe
24 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 23100 | Pump Assy, Fuel |
| 23100B | Gasket, Fuel Pump |
| 23100C | Insulator, Fuel Pump |
| 23100D | Union, Nipple(FOR FUEL OUTLET) |
| 23100E | Union, Nipple(FOR FUEL INLET) |
| 23100K | Pump Kit, Fuel |
| 23100L | Valve Kit, Fuel Pump |
| 23100M | Arm Kit, Fuel Pump Rocker |
| 23103 | Diaphragm Sub-assy |
| 23104 | Valve Sub-assy |
| 23105 | Arm Sub-assy, Rocker |
| 23121 | Cover, Fuel Pump |
| 23122 | Gasket, Fuel Pump Cover |
| 23123 | Screw, Cover Set, NO.1 |
| 23131 | Spring, Diaphragm(FOR FUEL PUMP) |
| 23133 | Packing, Oil Seal(FOR FUEL PUMP) |
| 23134 | Retainer, Oil Seal Packing(FOR FUEL PUMP) |
| 23141 | Packing, Valve |
| 23142 | Retainer, Valve |
| 23143 | Screw, Valve Retainer Set |
| 23152 | Spring, Rocker Arm |
| 23153 | Pin, Rocker Arm |
| 23154 | Spacer, Rocker Arm |
| 23155 | Washer, Rocker Arm Pin |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
