Toyota Land Cruiser
1980-08 → 1987-08 · chassis BJ60,HJ6#,FJ6# · catalogue 791220 · Europe
Discontinued model
Data version 1988-01

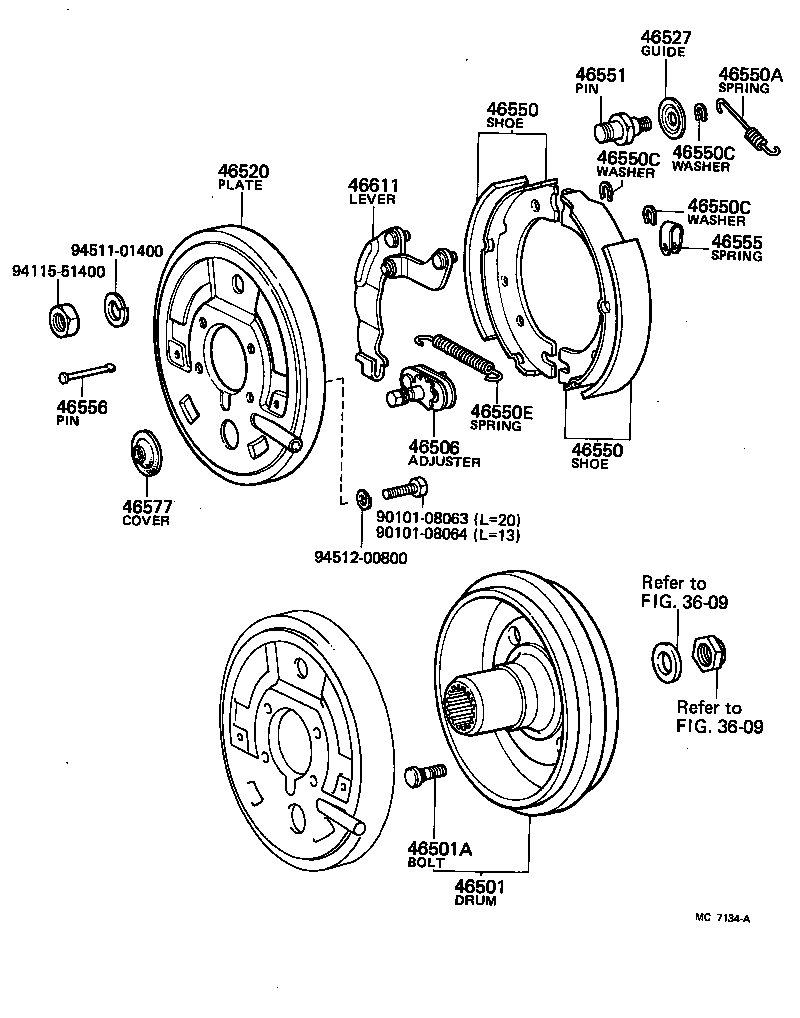

Parking Brake & Cable
28 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 46201E | Lever Sub-assy, Parking Brake |
| 46217 | Knob, Parking Brake Release Rod |
| 46225A | Spring, Compression(FOR PARKING BRAKE PAWL ROD) |
| 46243 | Cover, Parking Brake Lever |
| 46304 | Equalizer Sub-assy, Parking Brake |
| 46304B | Bush(FOR PARKING BRAKE EQUALIZER) |
| 46410 | Cable Assy, Parking Brake, NO.1 |
| 46410B | Grommet(FOR PARKING BRAKE FRONT CABLE) |
| 46420C | Pin, W/Hole(FOR PARKING BRAKE CABLE) |
| 46443 | Cap, Cable Adjusting |
| 46451 | Bracket, Cable Support |
| 46458 | Retainer, Cable |
| 46469 | Lever, Cable Guide Support |
| 46501 | Drum Sub-assy, Parking Brake |
| 46501A | Bolt, Serration(FOR PARKING BRAKE DRUM) |
| 46506 | Adjuster Sub-assy, Parking Brake Shoe, RH OR Center |
| 46520 | Plate Sub-assy, Parking Brake |
| 46527 | Guide, Shoe(FOR PARKING BRAKE) |
| 46550 | Shoe Assy, Parking Brake, RH OR Center NO.2 |
| 46550A | Spring, Tension, NO.1(FOR PARKING BRAKE SHOE RETURN) |
| 46550C | Washer, Type C(FOR PARKING BRAKE SHOE) |
| 46550D | Washer, Wave(FOR PARKING BRAKE SHOE) |
| 46550E | Spring, Tension, NO.2(FOR PARKING BRAKE SHOE RETURN) |
| 46551 | Pin, Anchor(FOR PARKING BRAKE) |
| 46555 | Spring, Brake Shoe Hold Down |
| 46556 | Pin, Shoe Hold Down Spring |
| 46577 | Cover, Adjusting Cam Hole |
| 46611 | Lever, Parking Brake Shoe, RH OR Center |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
