Toyota Land Cruiser
2021-04 → present · chassis FJA300,GRJ300,VJA300 · catalogue 791270 · Europe
Supported model
Data version 2024-11

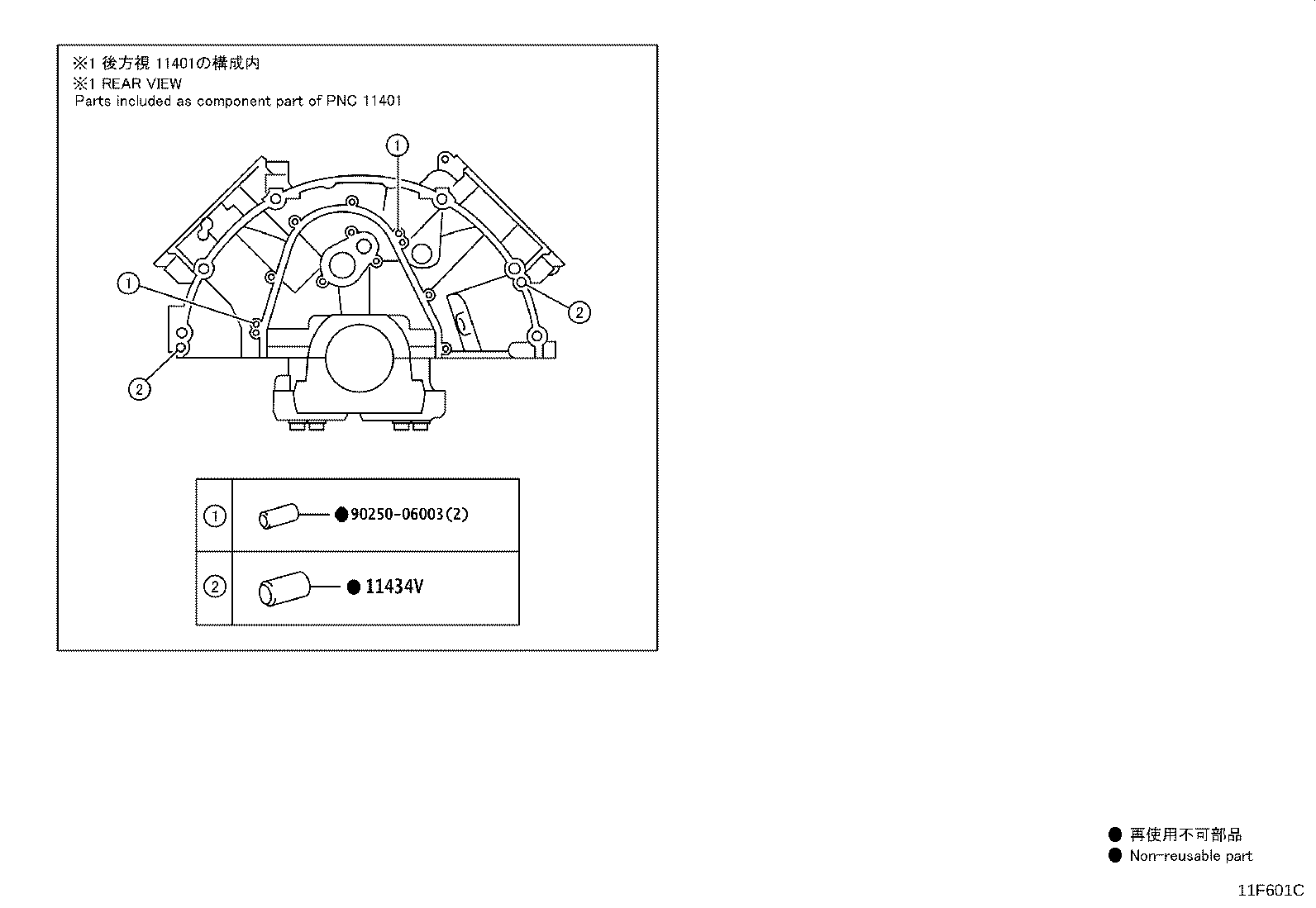

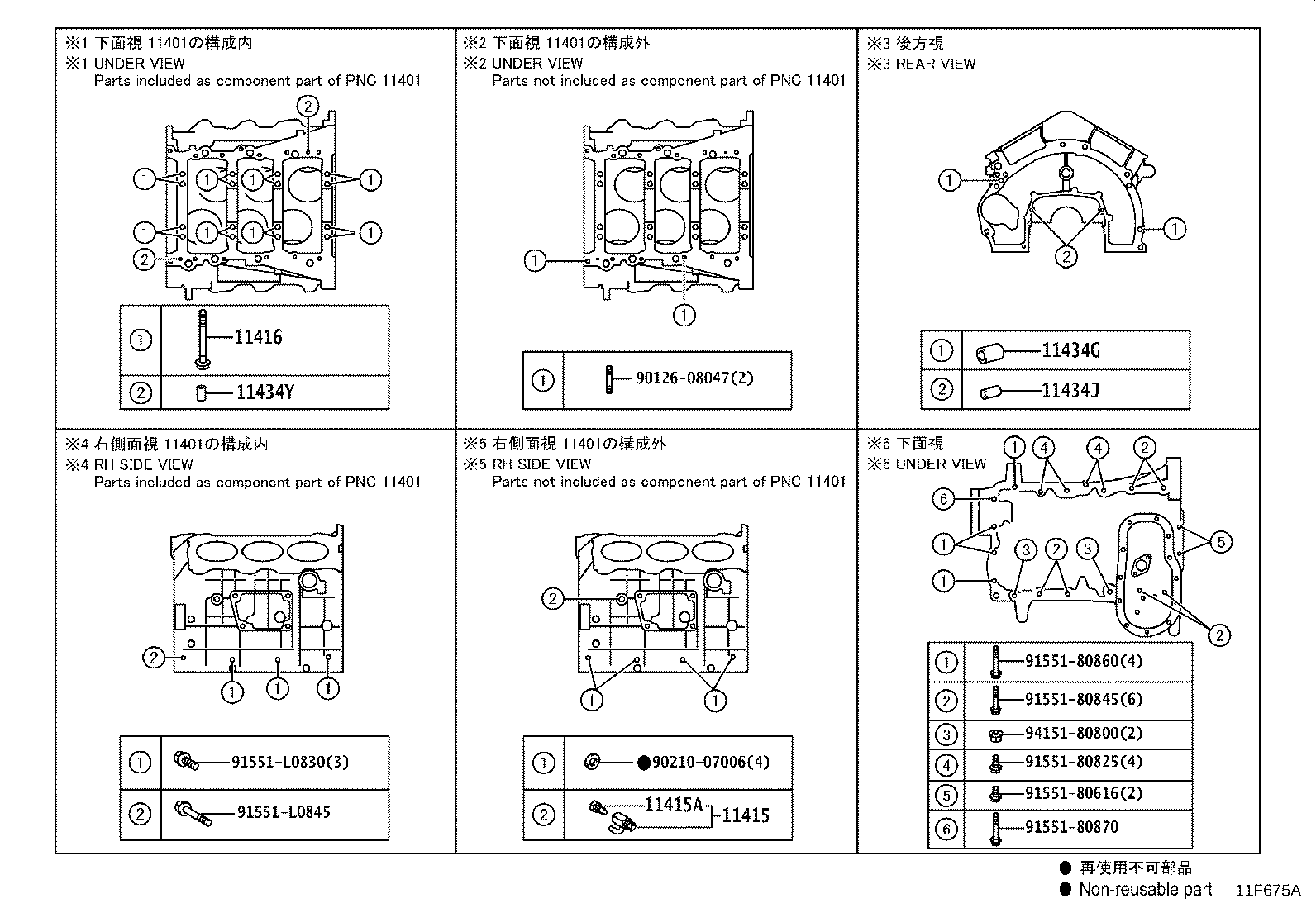

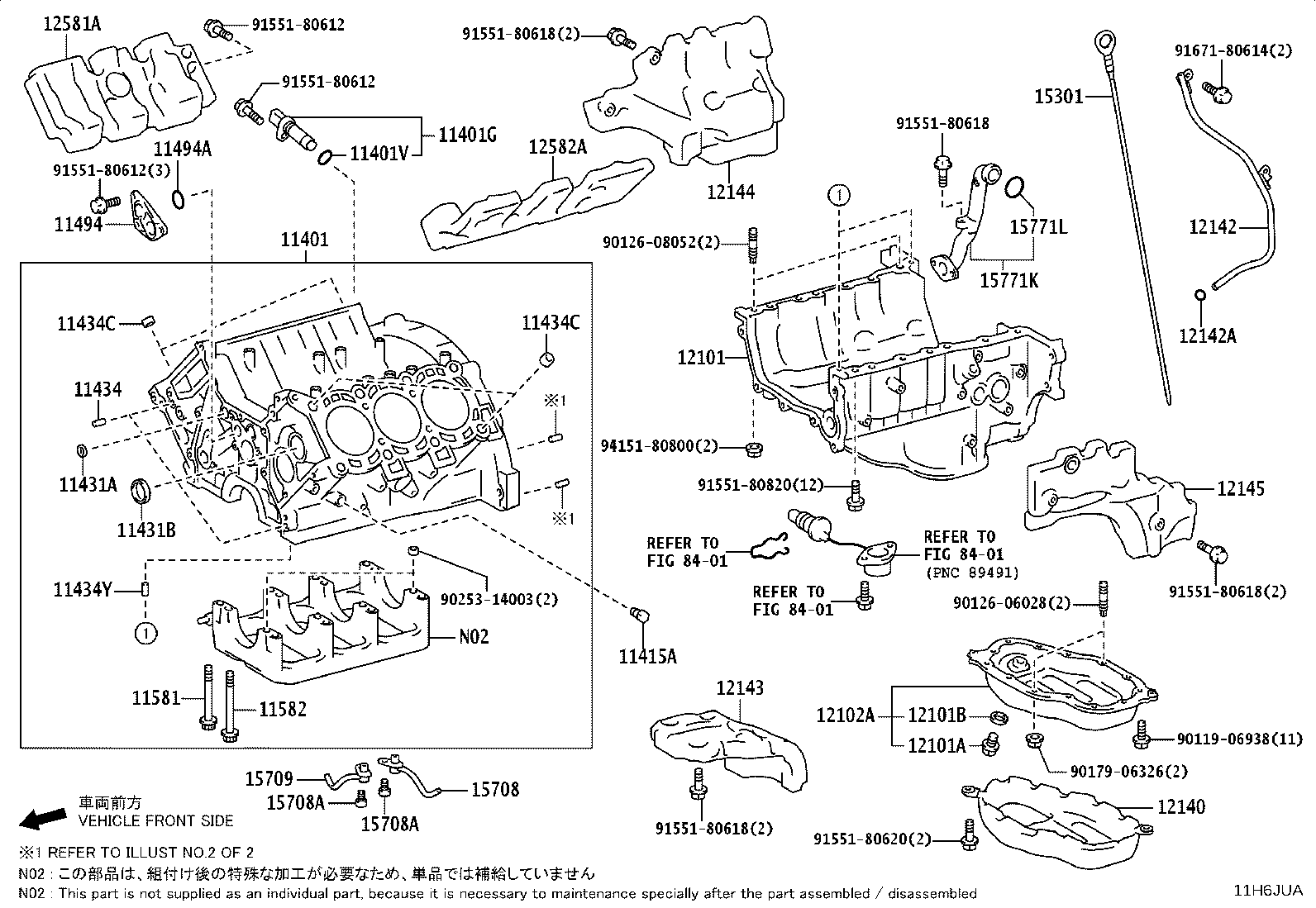

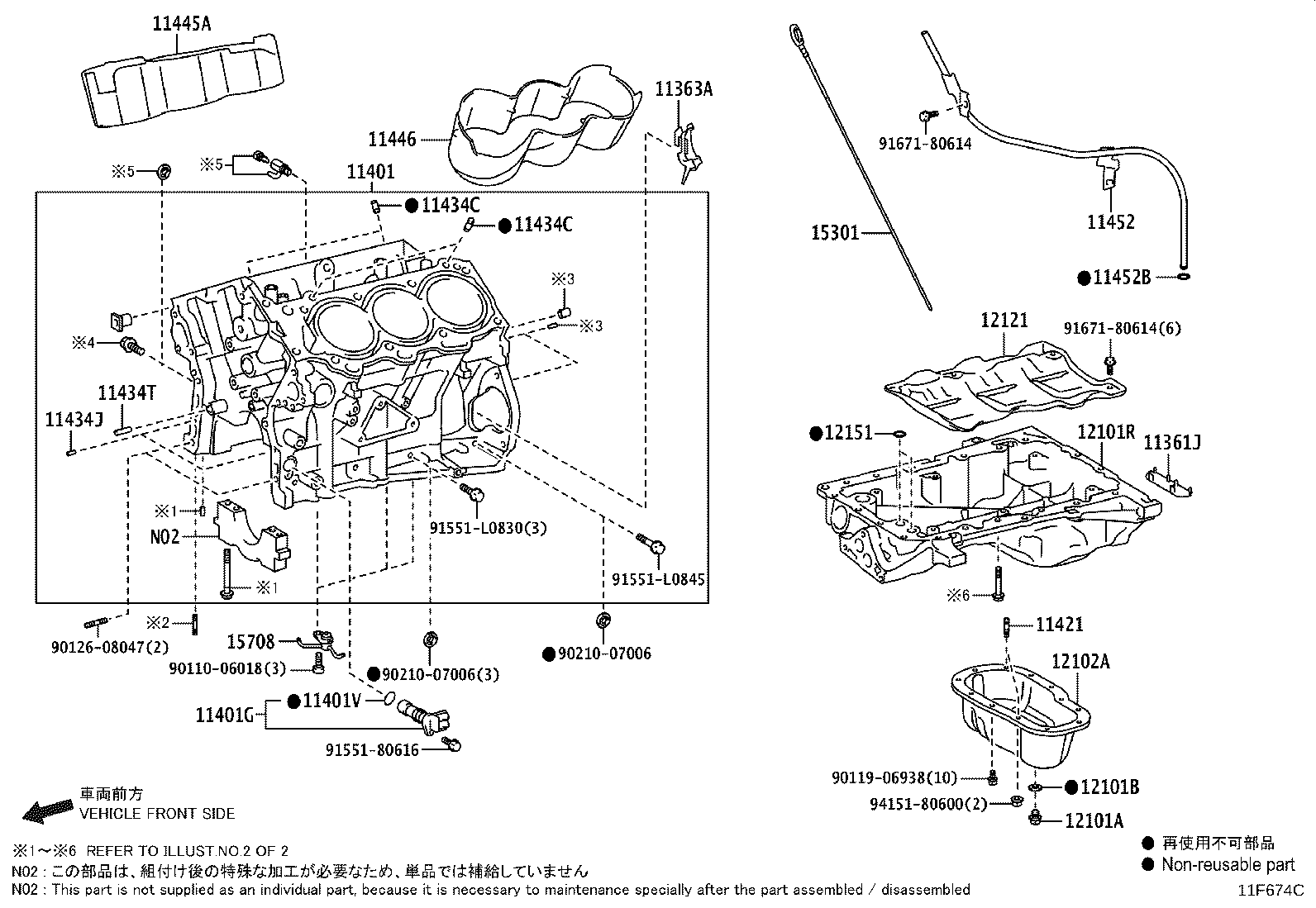

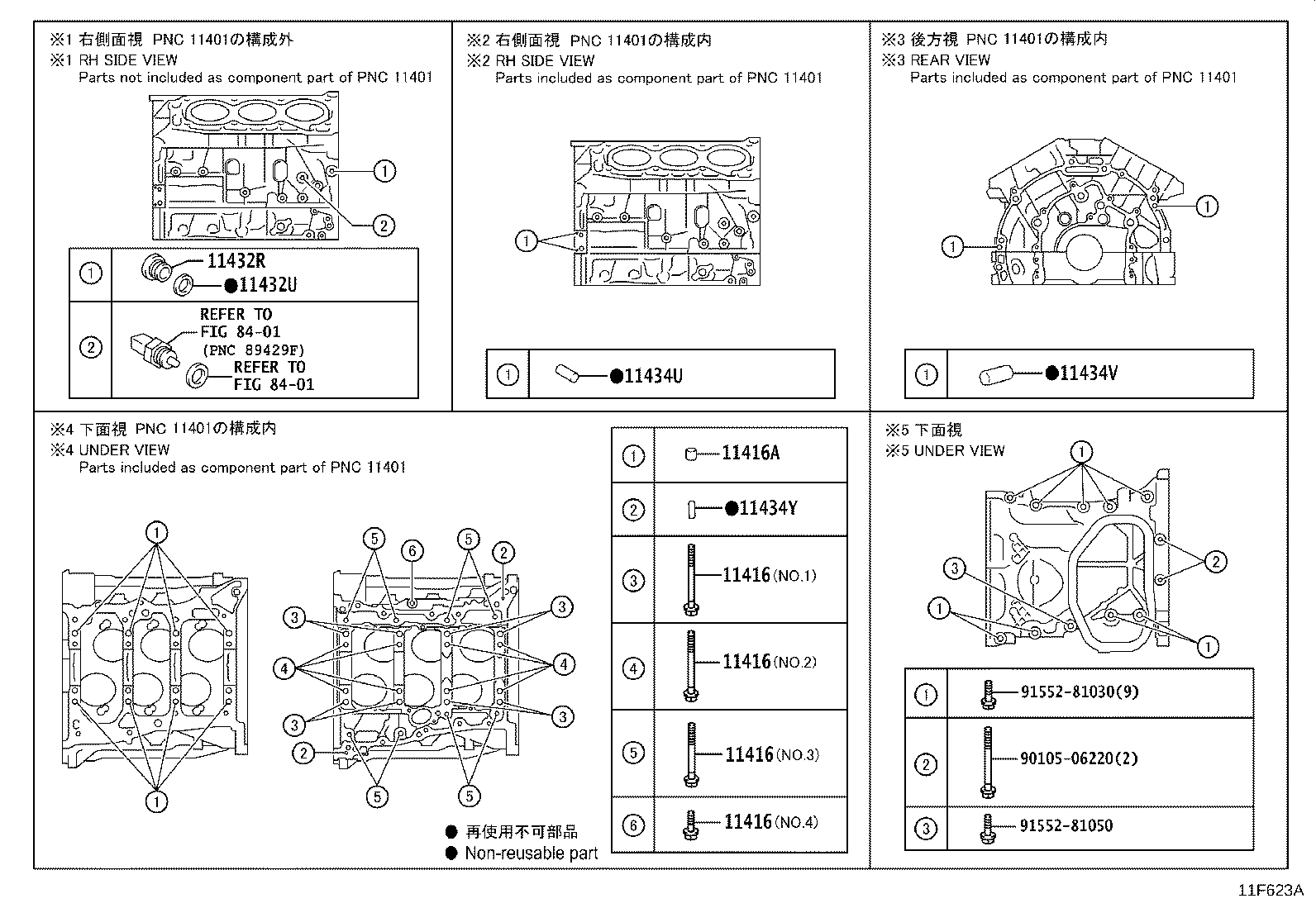

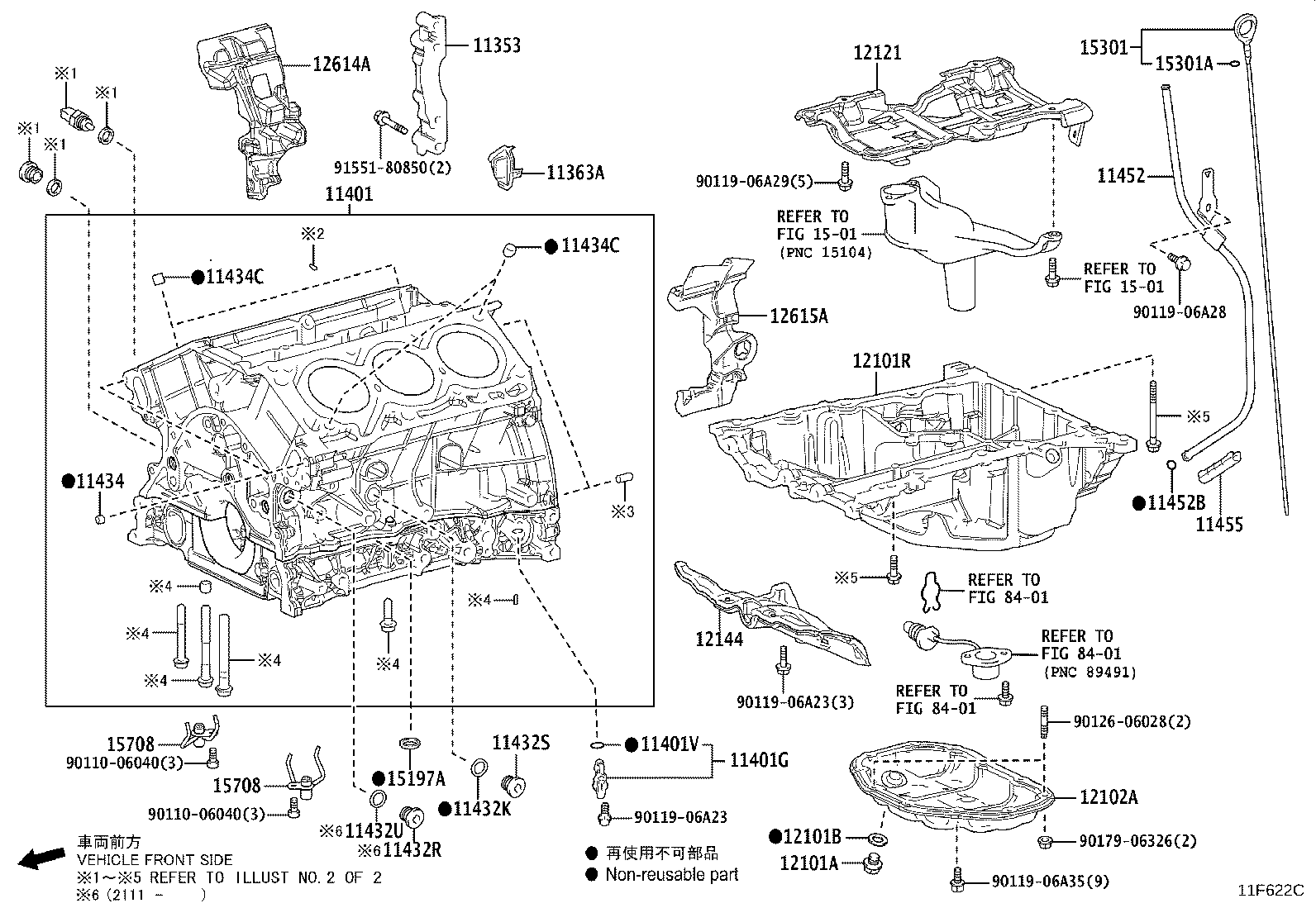

Cylinder Block
59 part groups · 8 illustrations
Part groups
| PNC | Description |
|---|---|
| 11353 | Stay, Flywheel Housing Side |
| 11361J | Cover, Flywheel Housing Under |
| 11363A | Cover, Flywheel Housing Side |
| 11401 | Block Sub-assy, Cylinder |
| 11401G | Sensor, Crank Position |
| 11401V | O-ring, Crank Position Sensor |
| 11415 | Cock Sub-assy, Water Drain(FOR CYLINDER BLOCK) |
| 11415A | Plug, Water Drain Cock(FOR CYLINDER BLOCK) |
| 11416 | Bolt(FOR CRANKSHAFT BEARING CAP SET) |
| 11416A | Pin, Ring(FOR CRANKSHAFT BEARING CAP SET) |
| 11421 | Bolt, Stud(FOR OIL PAN) |
| 11431A | Plug, Tight, NO.1(FOR CYLINDER BLOCK) |
| 11431B | Plug, Tight, NO.2(FOR CYLINDER BLOCK) |
| 11432K | Gasket, W/Head Straight Screw Plug |
| 11432R | Plug, W/Head Straight Screw, NO.1(FOR CYLINDER BLOCK) |
| 11432S | Plug, W/Head Straight Screw, NO.2(FOR CYLINDER BLOCK) |
| 11432U | Gasket, Straight Screw Plug NO.1(FOR CYLINDER BLOCK) |
| 11434 | Pin, Straight(FOR TIMING CHAIN COVER) |
| 11434C | Pin, Straight (FOR CYLINDER HEAD SET) |
| 11434G | Pin, Straight(FOR END PLATE) |
| 11434J | Pin, Ring (FOR CYLINDER HEAD SET) |
| 11434T | Pin, Ring(FOR TIMING BELT IDLER BRACKET SET) |
| 11434U | Pin, Straight(FOR FLYWHEEL HOUSING SIDE STAY SET) |
| 11434V | Pin, Straight(FOR TRANSMISSION SET) |
| 11434Y | Pin, Straight(FOR OIL PAN) |
| 11445A | Spacer, Cylinder Block Water Jacket, RH |
| 11446 | Spacer, Cylinder Block Water Jacket, LH |
| 11452 | Guide, Oil Level Gage |
| 11452B | Ring, O(FOR OIL LEVEL GAGE GUIDE) |
| 11455 | Protector, Oil Level Gauge Guide |
| 11494 | Plate, Oil Hole Cover |
| 11494A | Ring, O(FOR OIL HOLE COVER) |
| 11581 | Bolt, Crankshaft Bearing Cap, NO.1 |
| 11582 | Bolt, Crankshaft Bearing Cap, NO.2 |
| 12101 | Pan Sub-assy, Oil |
| 12101A | Plug(FOR OIL PAN DRAIN) |
| 12101B | Gasket(FOR OIL PAN DRAIN PLUG) |
| 12101R | Pan Sub-assy, Oil, NO.1 |
| 12102A | Pan Sub-assy, Oil, NO.2 |
| 12121 | Plate, Oil Pan Baffle, NO.1 |
| 12140 | Cover, Oil Pan |
| 12142 | Guide, Oil Level Gage, NO.2 |
| 12142A | Ring, O(FOR OIL LEVEL GAGE GUIDE, NO.2) |
| 12143 | Cover, Oil Pan |
| 12144 | Silencer, Oil Pan Cover |
| 12145 | Silencer, Oil Pan Cover, NO.2 |
| 12151 | Gasket, Oil Pan |
| 12581A | Insulator, Cylinder Block, NO.1 |
| 12582A | Insulator, Cylinder Block, NO.2 |
| 12614A | Cover, Engine, NO.4 |
| 12615A | Cover, Engine, NO.5 |
| 15197A | Gasket, Oil Pump |
| 15301 | Gage Sub-assy, Oil Level |
| 15301A | Ring, O(FOR OIL LEVEL GAGE) |
| 15708 | Nozzle Sub-assy, Oil, NO.1 |
| 15708A | Bolt, Oil Nozzle |
| 15709 | Nozzle Sub-assy, Oil, NO.2 |
| 15771K | Pipe, Oil, NO.1 |
| 15771L | Ring, O(FOR OIL PIPE NO.1) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
