Toyota Land Cruiser
2021-04 → present · chassis FJA300,GRJ300,VJA300 · catalogue 791270 · Europe
Supported model
Data version 2024-11

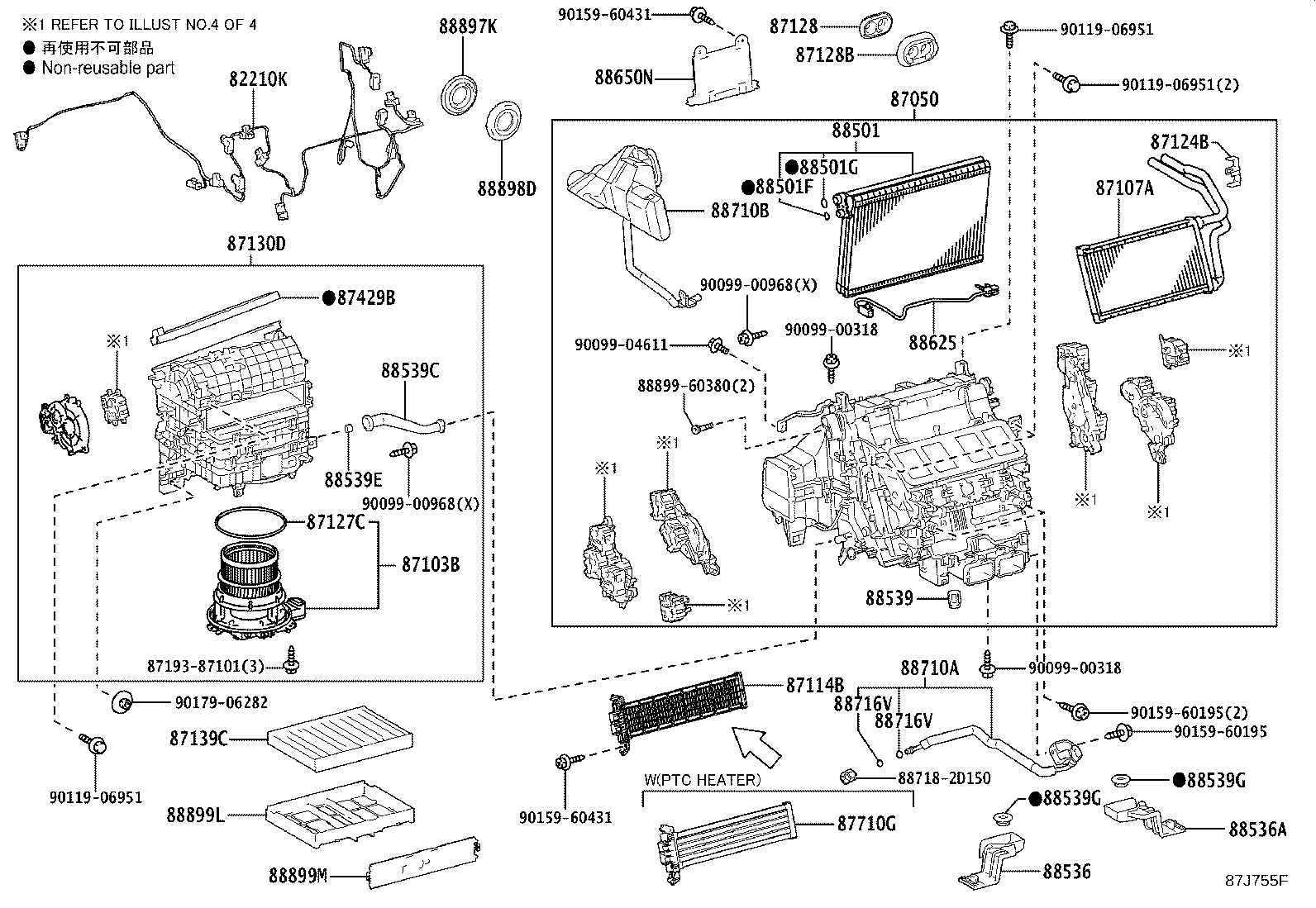

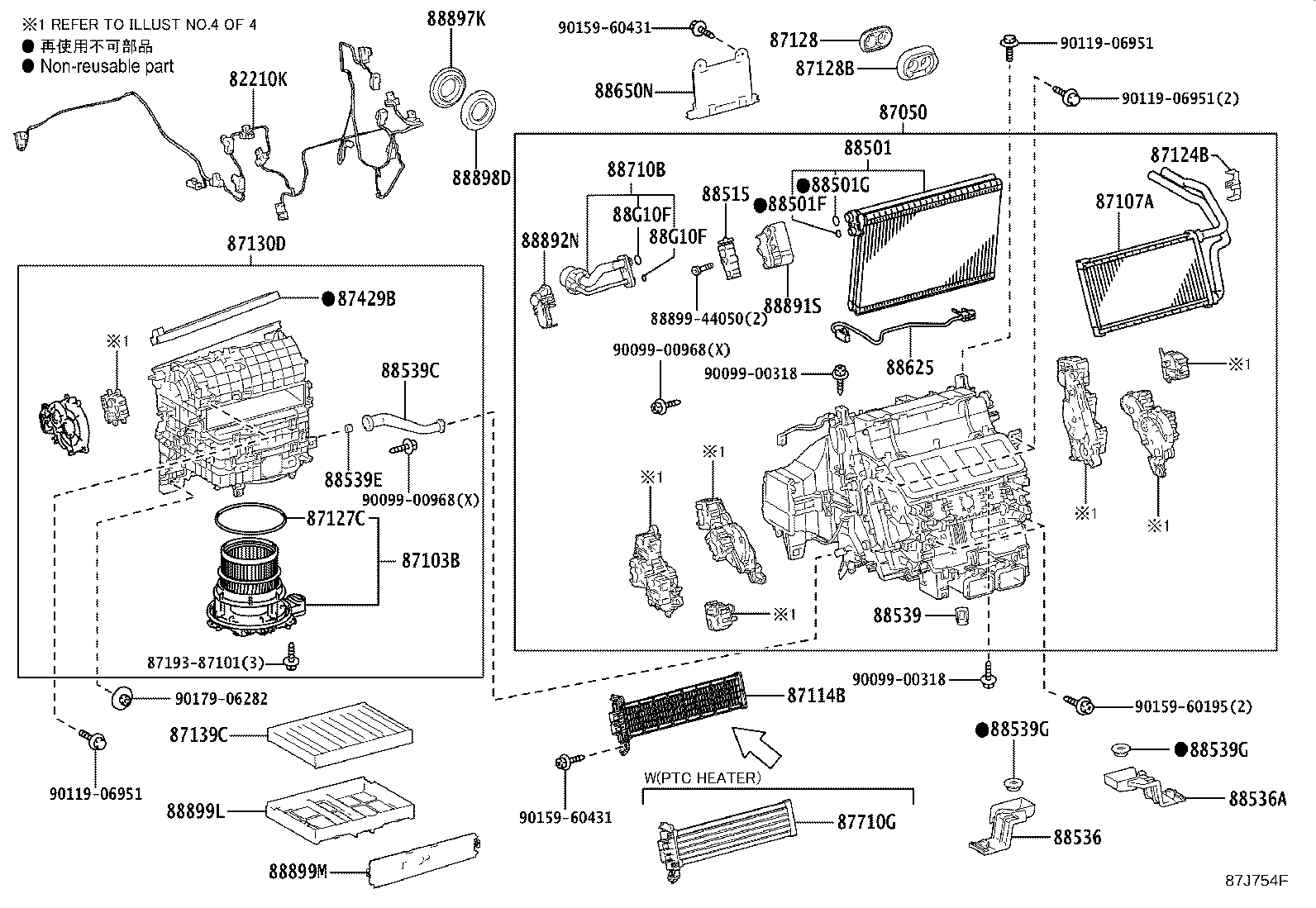

Heating & Air Conditioning - Cooler Unit
91 part groups · 11 illustrations
Part groups
| PNC | Description |
|---|---|

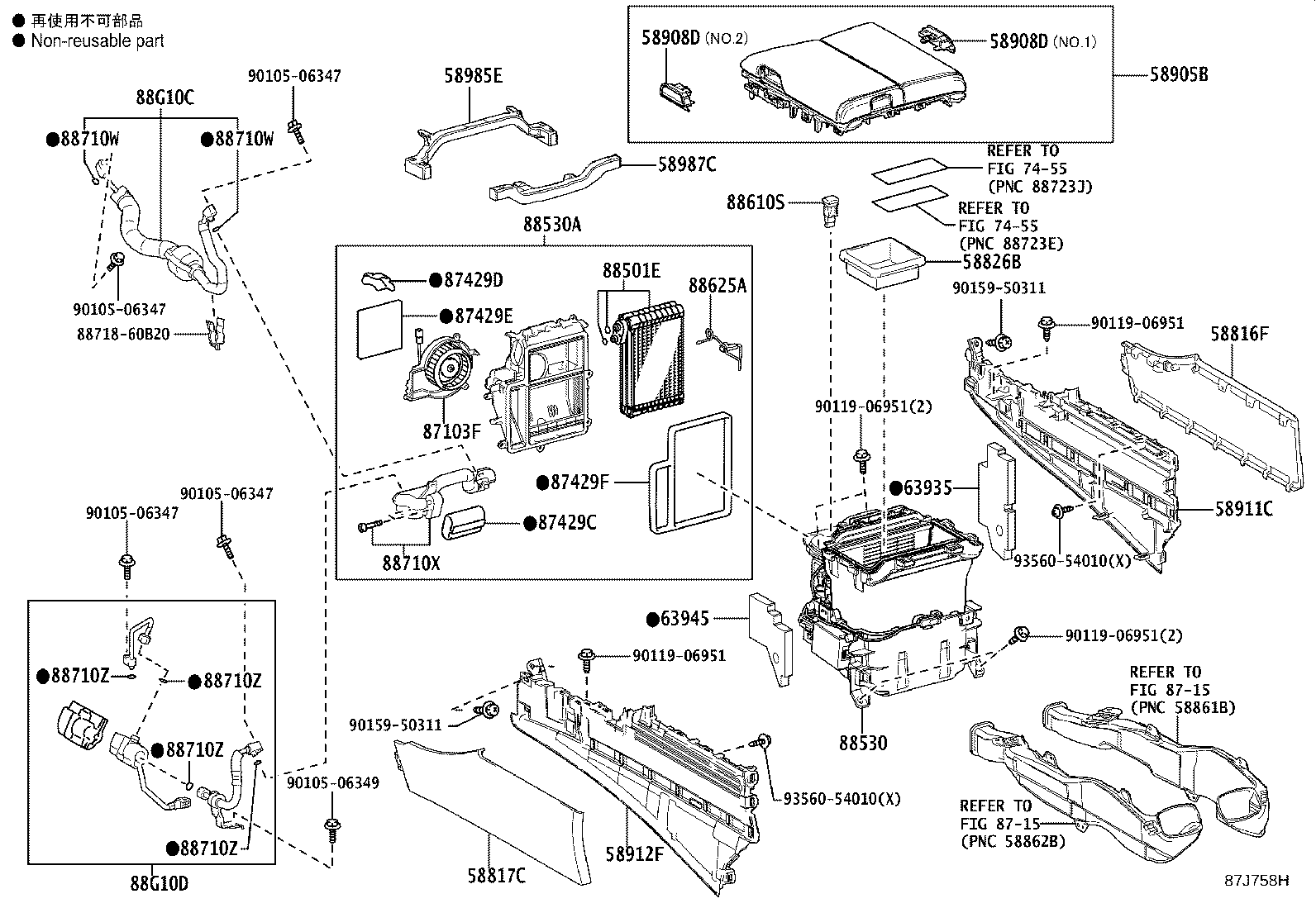

| 58816F | Insert, Console Box, Front NO.1 |
| 58817C | Insert, Console Box, Front NO.2 |
| 58826B | Pocket, Console Box, Lower |
| 58905B | Door Sub-assy, Console Compartment(FOR COOL BOX) |
| 58908D | Lock Sub-assy, Cooling Box Door |
| 58911C | Panel, Box, NO.1(FOR COOL BOX) |
| 58912F | Panel, Box, NO.2(FOR COOL BOX) |
| 58985E | Retainer, Cool Box, NO.1 |
| 58987C | Retainer, Cool Box, NO.2 |
| 63935 | Insulator, Cooler Duct, Inner NO.1 RH |
| 63945 | Insulator, Cooler Duct, Inner NO.1 LH |
| 82210K | Harness Assy, Air Conditioner |

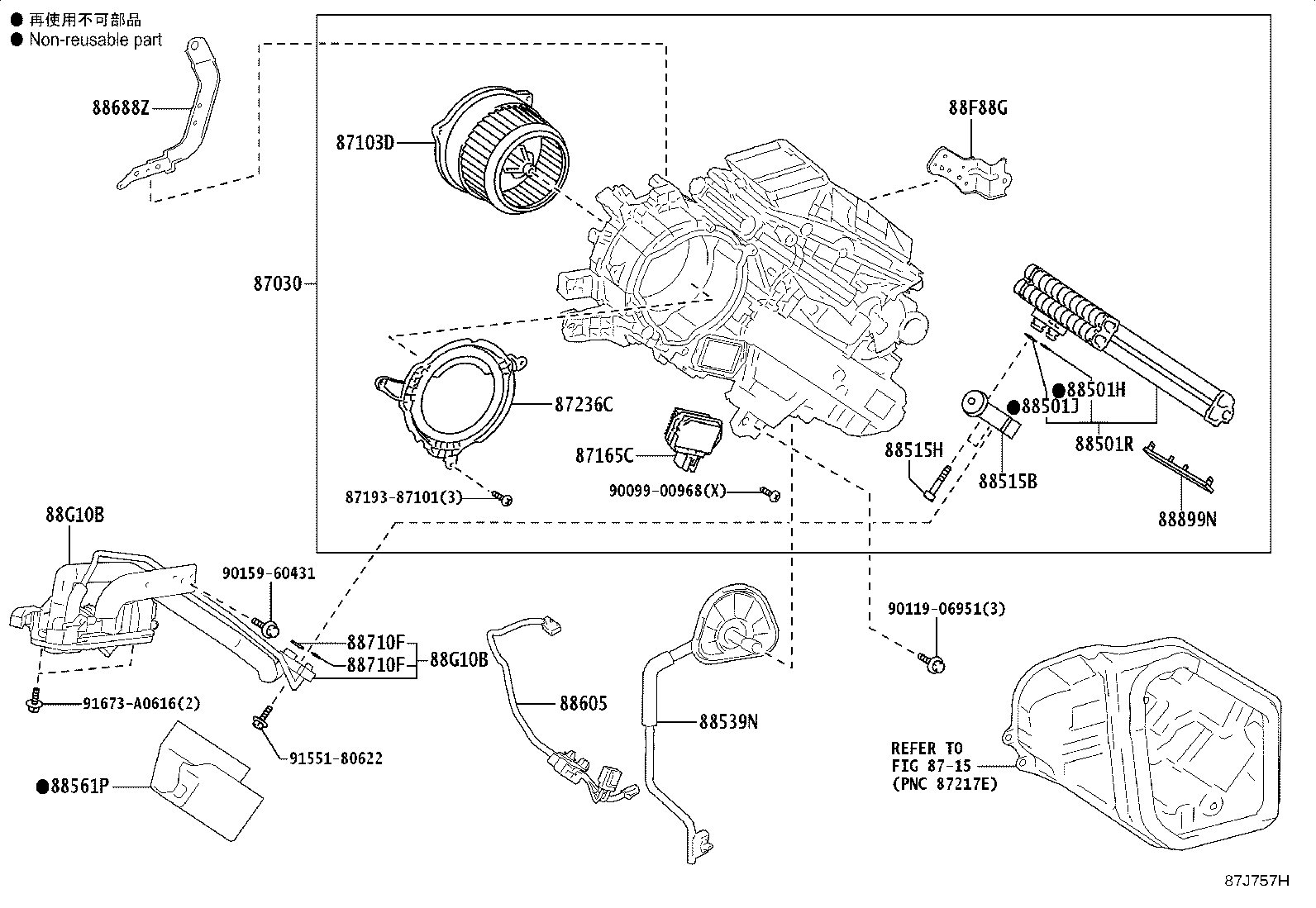

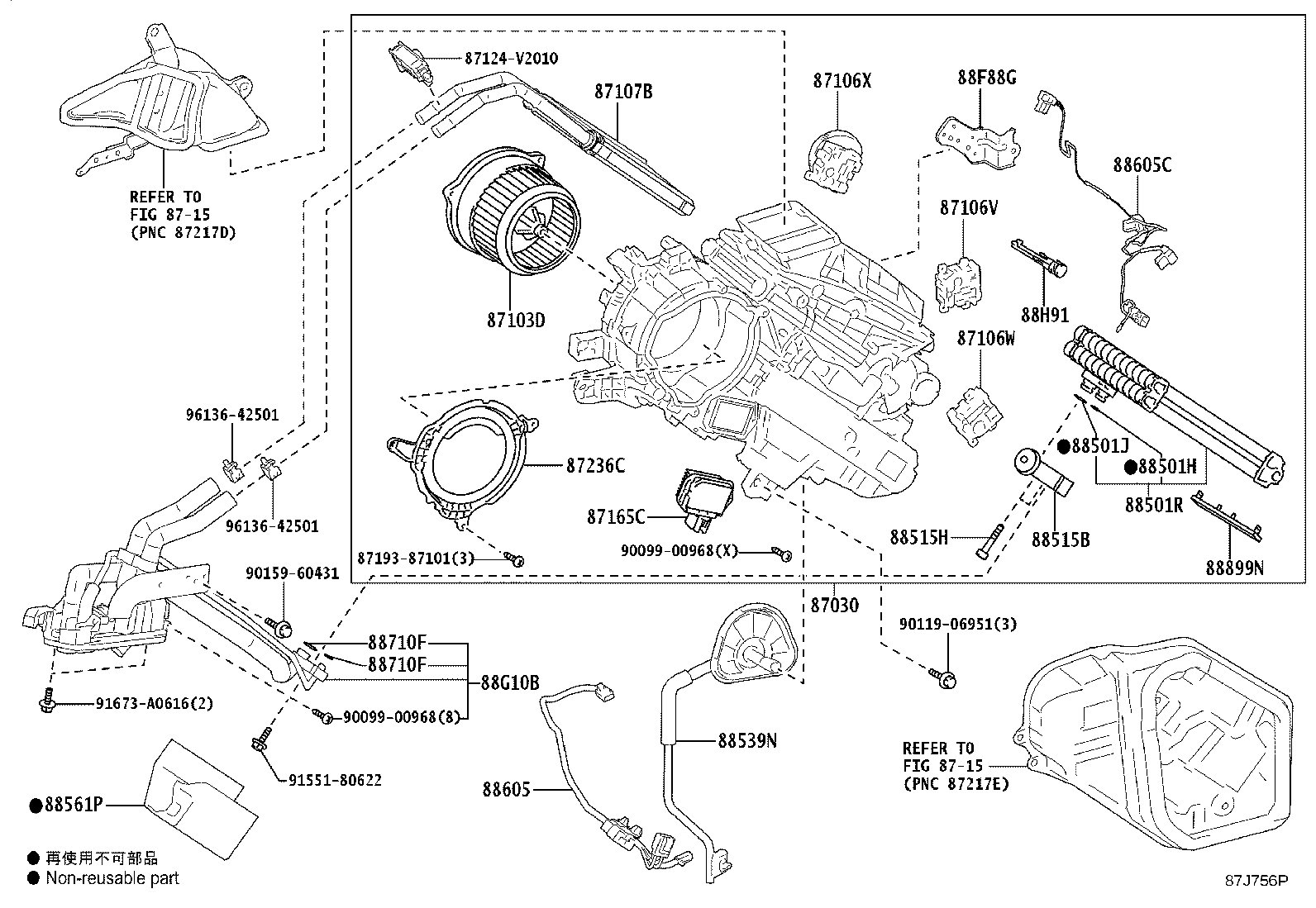

| 87030 | Blower Assy, Air Conditioner |

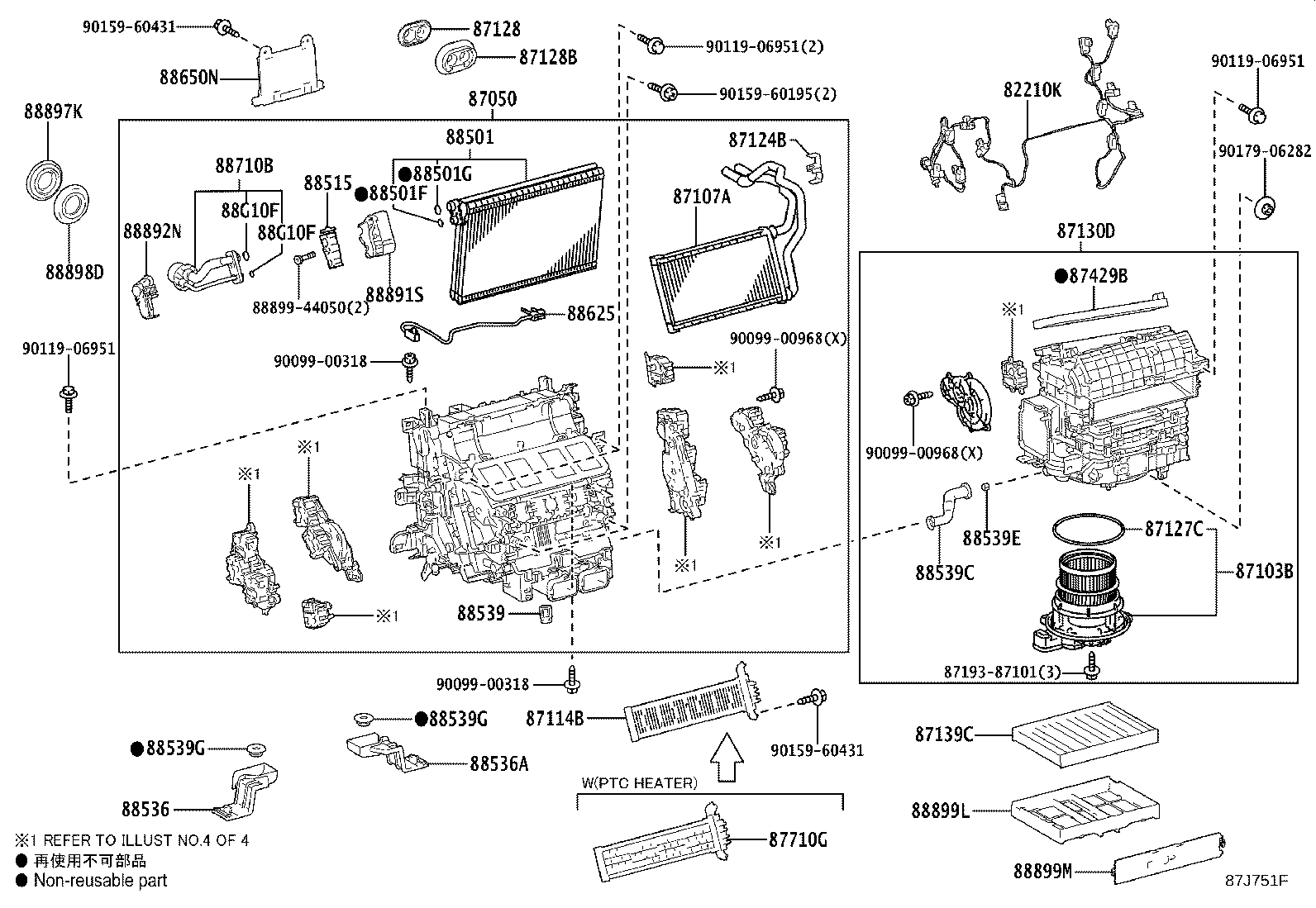

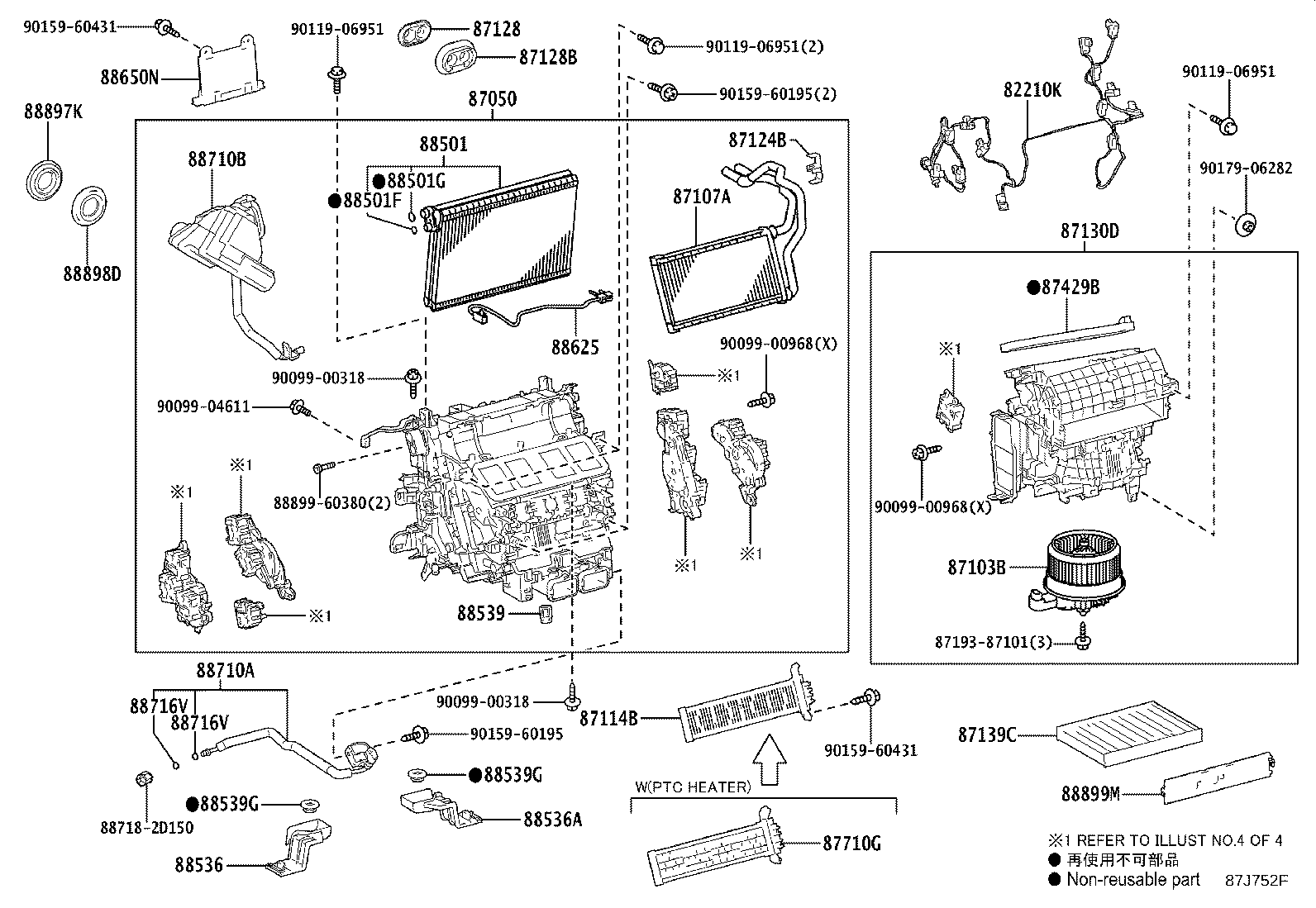

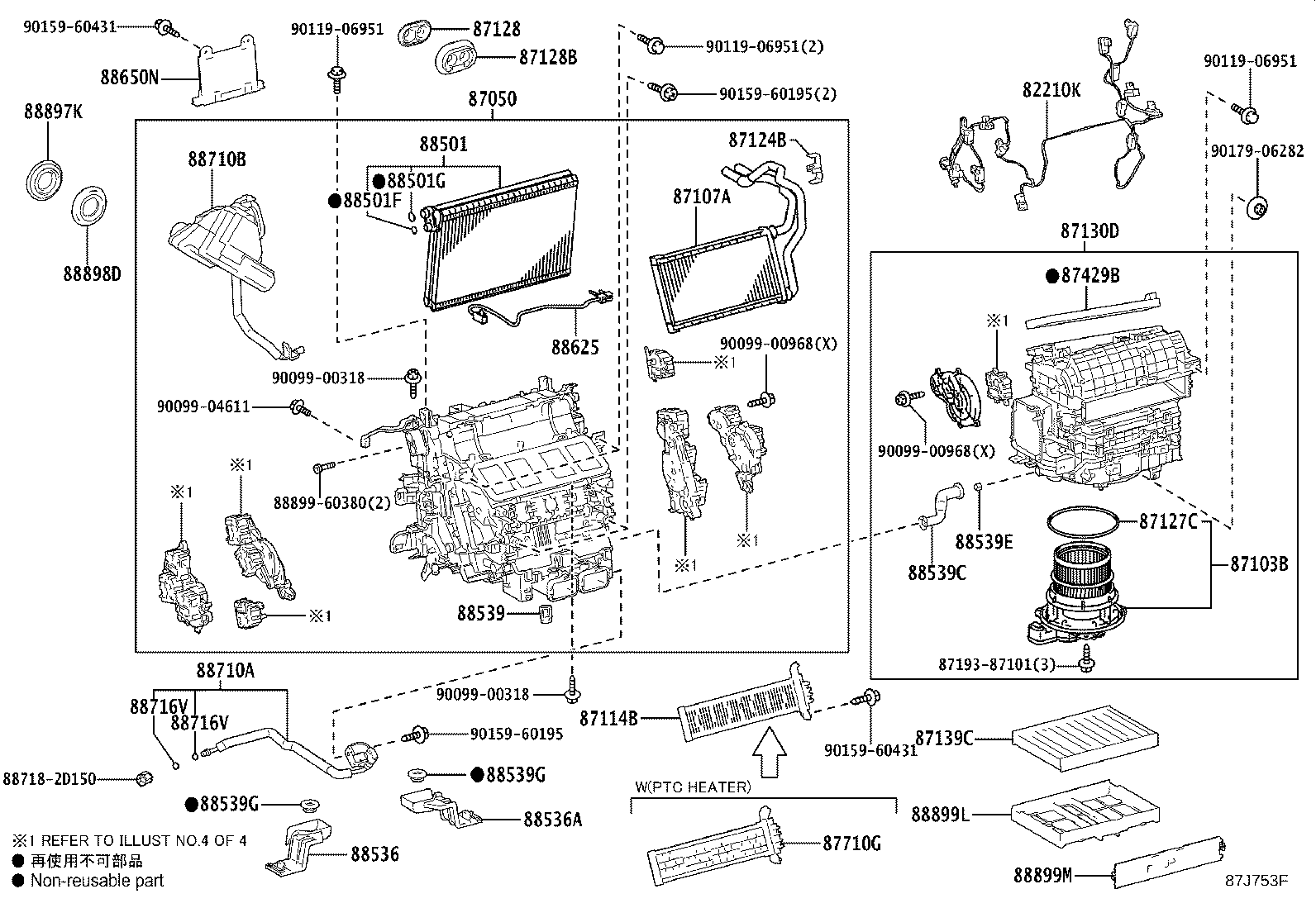

| 87050 | Radiator Assy, Air Conditioner |

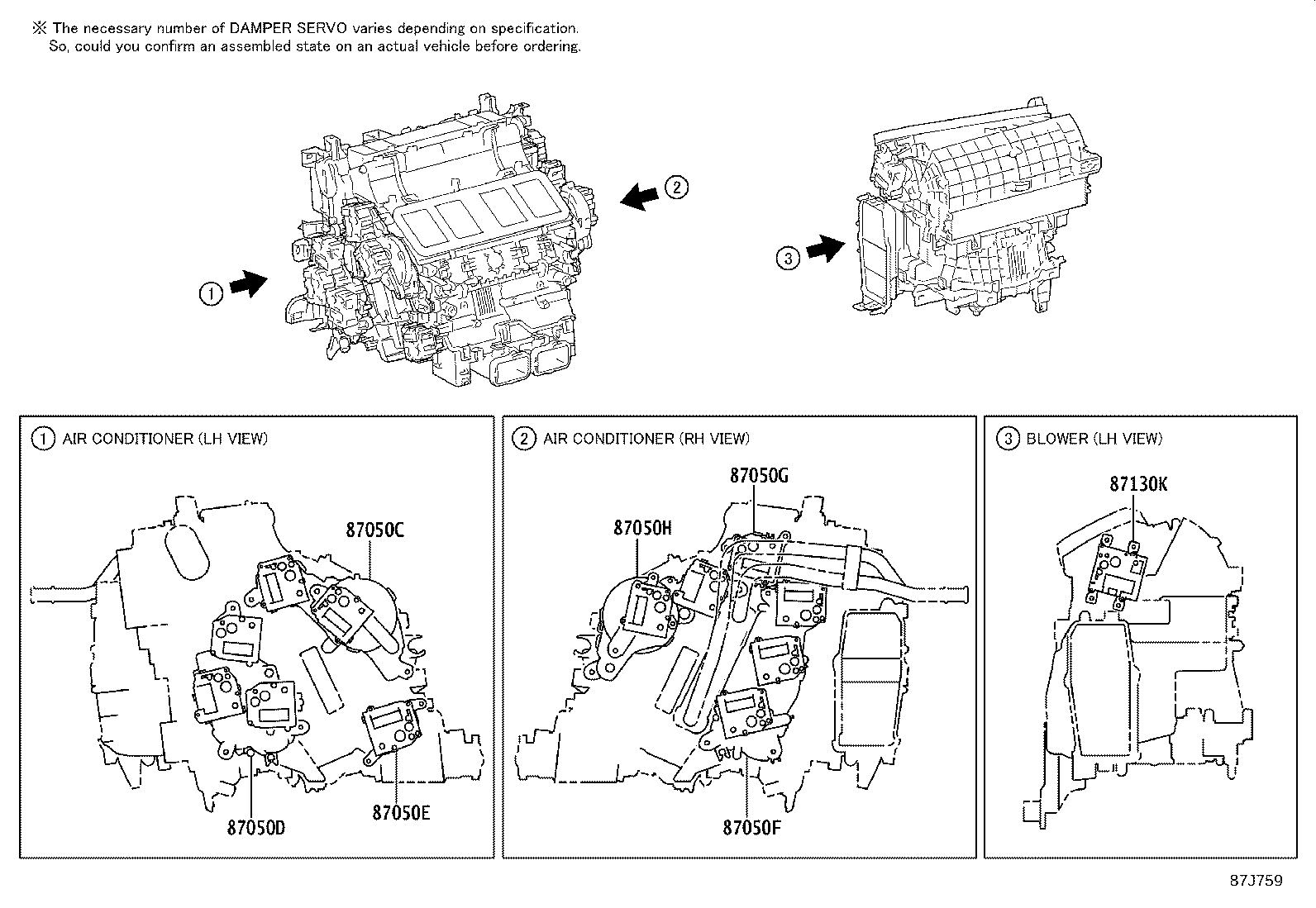

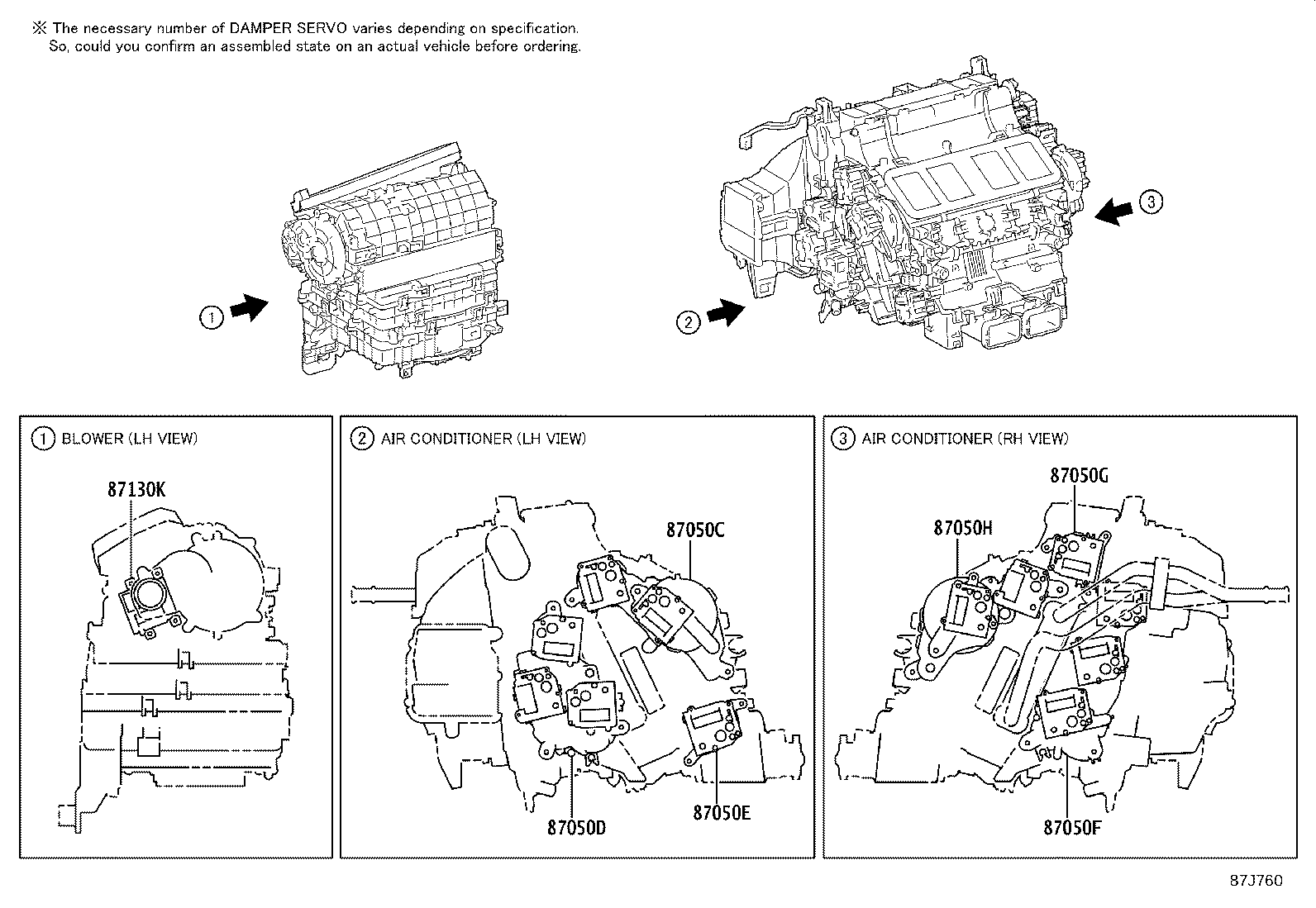

| 87050C | Damper Servo Sub-assy, Air Conditioner Radiator, NO.1 |
| 87050D | Damper Servo Sub-assy, Air Conditioner Radiator, NO.2 |
| 87050E | Damper Servo Sub-assy, Air Conditioner Radiator, NO.3 |
| 87050F | Damper Servo Sub-assy, Air Conditioner Radiator, NO.4 |
| 87050G | Damper Servo Sub-assy, Air Conditioner Radiator, NO.5 |
| 87050H | Damper Servo Sub-assy, Air Conditioner Radiator, NO.6 |
| 87103B | Motor Sub-assy, Blower W/Fan |
| 87103D | Motor Sub-assy, Blower W/Fan(FOR REAR) |
| 87103F | Motor Sub-assy, Blower W/Fan(FOR COOL BOX) |
| 87106V | Servo Sub-assy, Damper(FOR AIRMIX NO.2) |
| 87106W | Servo Sub-assy, Damper(FOR AIRMIX REAR) |
| 87106X | Servo Sub-assy, Damper(FOR MODE REAR) |
| 87107A | Unit Sub-assy, Heater Radiator |
| 87107B | Unit Sub-assy, Heater Radiator |
| 87114B | Cover, Heater |
| 87124B | Clamp, Heater |
| 87127C | Packing, Blower Motor Sub-assy, NO.1 |
| 87128 | Grommet, Heater |
| 87128B | Grommet, Heater, NO.2 |
| 87130D | Blower Assy |
| 87130K | Damper Servo Sub-assy, Blower, NO.1 |
| 87139C | Filter, Clean Air |
| 87165C | Control, Blower Motor |
| 87236C | Cover, Heater Blower |
| 87429B | Packing, Cooler Unit, NO.1 |
| 87429C | Packing, Cooling Box, NO.1 |
| 87429D | Packing, Cooling Box, NO.2 |
| 87429E | Packing, Cooling Box, NO.3 |
| 87429F | Packing, Cooling Box, NO.4 |
| 87710G | Quick Heater Assy |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88501E | Evapolator Sub-assy, Cooler (COOL BOX) |
| 88501F | O-ring, Cooler Evaporator NO.1(DISCHARGE) |
| 88501G | O-ring, Cooler Evaporator NO.1(SUCTION) |
| 88501H | O-ring, Cooler Evaporator NO.2(DISCHARGE) |
| 88501J | O-ring, Cooler Evaporator NO.2(SUCTION) |
| 88501R | Evaporator Sub-assy (REAR) |
| 88515 | Valve, Cooler Expansion |
| 88515B | Valve, Rear Cooling Unit Expansion |
| 88515H | Bolt(FOR REAR COOLER EXPANSION VALVE) |
| 88530 | Box Assy, Cooling |
| 88530A | Box Assy, Cooling, NO.2 |
| 88536 | Bracket, Cooling Unit, NO.1 |
| 88536A | Bracket, Cooling Unit, NO.2 |
| 88539 | Hose, Cooler Unit Drain, NO.1 |
| 88539C | Hose, Cooler Unit Drain, NO.2 |
| 88539E | Hose, Cooler Unit Drain, NO.3 |
| 88539G | Grommet (FOR COOLER UNIT DRAIN HOSE) |
| 88539N | Hose, Cooler Unit Drain, NO.4 |
| 88561P | Packing, RR Air Conditioner Unit, NO.1 |
| 88605 | Harness Sub-assy, Cooler Wiring, NO.1 |
| 88605C | Harness Sub-assy, Cooler Wiring, NO.2 |
| 88610S | Switch Assy, Control |
| 88625 | Thermistor, Cooler, NO.1 |
| 88625A | Thermistor, Cooler NO.2 |
| 88650N | Amplifier Assy, Air Conditioner |
| 88688Z | Bracket |
| 88710A | Tube Assy, Air Conditioner |
| 88710B | Tube Assy, Air Conditioner |
| 88710F | Ring, O |
| 88710W | Ring, O, NO.1(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88710X | Tube & Accessory Assy, Cooling Box, NO.1 |
| 88710Z | Ring, O, NO.2(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88716V | Ring, O(FOR COOLER UNIT) |
| 88891S | Cover, Cooler, NO.1 |
| 88892N | Cover, Cooler, NO.2 |
| 88897K | Grommet, (FOR COOLER PIPE) |
| 88898D | Grommet |
| 88899L | Parts, Cooling Unit |
| 88899M | Plate, Cover(FOR AIR FILTER) |
| 88899N | Plate, Cover |
| 88F88G | Bracket, RR Air Conditioner Unit, NO.1 |
| 88G10B | Tube & Accessory Assy, Air Conditioner, NO.6 |
| 88G10C | Tube & Accessory Assy, Air Conditioner, NO.7 |
| 88G10D | Tube & Accessory Assy, Air Conditioner, NO.8 |
| 88G10F | Ring, O, NO.3 (FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88H91 | Cover, Rear Cooler, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
