Toyota Land Cruiser 100
1998-01 → 2007-08 · chassis UZJ100 · catalogue 791450 · Europe
Discontinued model
Data version 2008-01

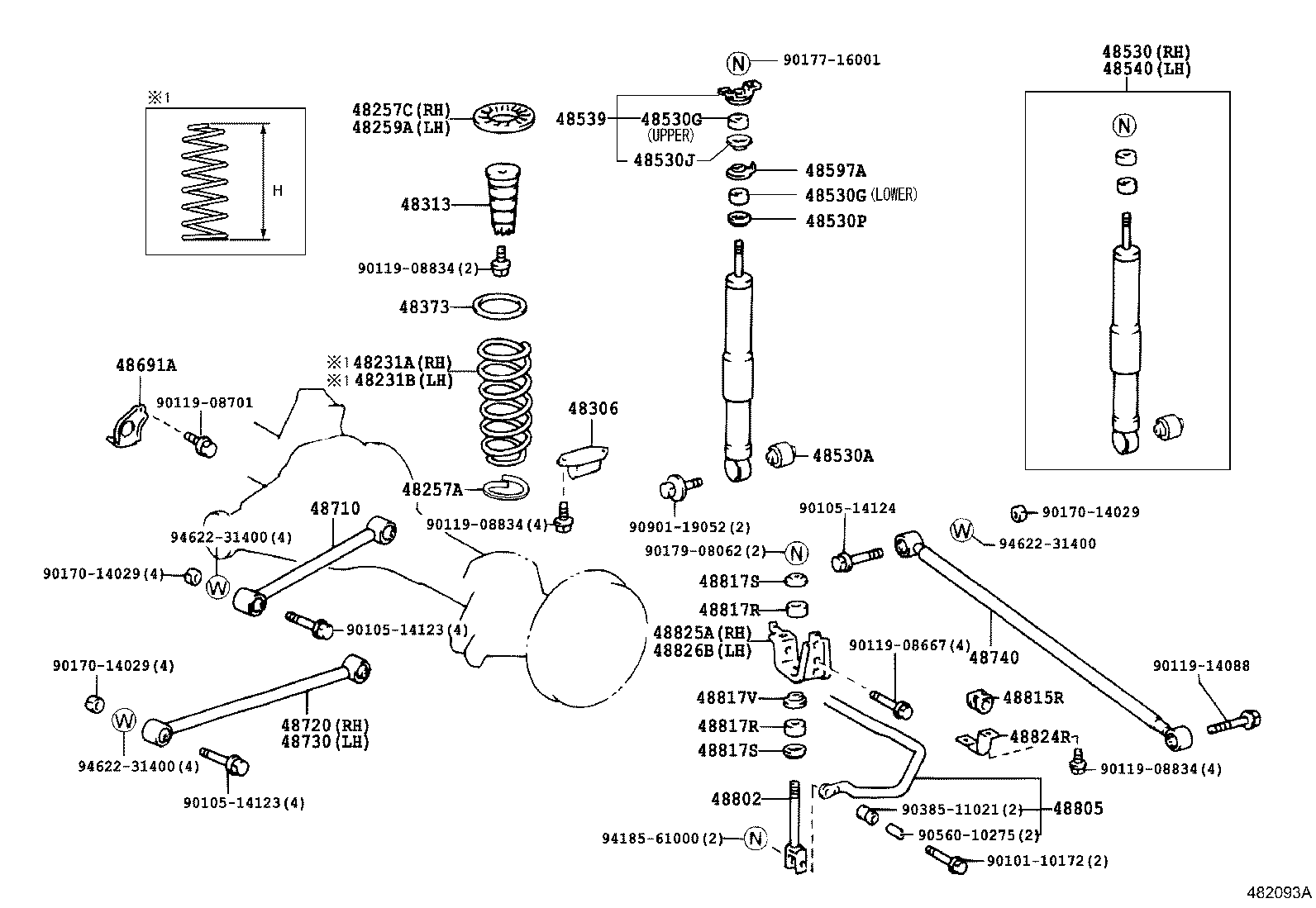

Rear Spring & Shock Absorber
30 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 48231A | Spring, Coil, Rear RH |
| 48231B | Spring, Coil, Rear LH |
| 48257A | Insulator, Rear Coil Spring, Lower |
| 48257C | Insulator, Rear Coil Spring, Upper RH |
| 48259A | Insulator, Rear Coil Spring, Upper LH |
| 48306 | Bumper Sub-assy, Rear Spring |
| 48313 | Spring, Hollow(FOR REAR SUSPENSION) |
| 48373 | Spacer, Rear Spring |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48530A | Bush(FOR REAR SHOCK ABSORBER) |
| 48530G | Cushion, Rear Shock Absorber, NO.1 |
| 48530J | Retainer, Cushion, NO.1(FOR REAR SHOCK ABSORBER) |
| 48530P | Retainer, Cushion, NO.2(FOR REAR SHOCK ABSORBER) |
| 48539 | Bracket, Actuator Support, RR |
| 48540 | Absorber Assy, Shock, Rear LH |
| 48597A | Retainer, Rear Shock Absorber Cushion |
| 48691A | Insulator, Upper Arm Bush, Heat |
| 48710 | Arm Assy, Upper Control |
| 48720 | Arm Assy, Lower Control, RH |
| 48730 | Arm Assy, Lower Control, LH |
| 48740 | Rod Assy, Rear Lateral Control |
| 48802 | Link Sub-assy, Stabilizer |
| 48805 | Bar Sub-assy, Rear Stabilizer |
| 48815R | Bush, Stabilizer(FOR REAR) |
| 48817R | Cushion, Stabilizer(FOR REAR) |
| 48817S | Retainer, Cushion, NO.1(FOR STABILIZER REAR BAR) |
| 48817V | Retainer, Cushion, NO.2(FOR STABILIZER REAR BAR) |
| 48824R | Bracket, Stabilizer(FOR REAR) |
| 48825A | Bracket, Rear Stabilizer End |
| 48826B | Protector, Rear Stabilizer Bar |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
