Toyota Land Cruiser 100
1998-01 → 2007-08 · chassis HDJ100,UZJ100 · catalogue 791550 · Europe
Discontinued model
Data version 2008-01

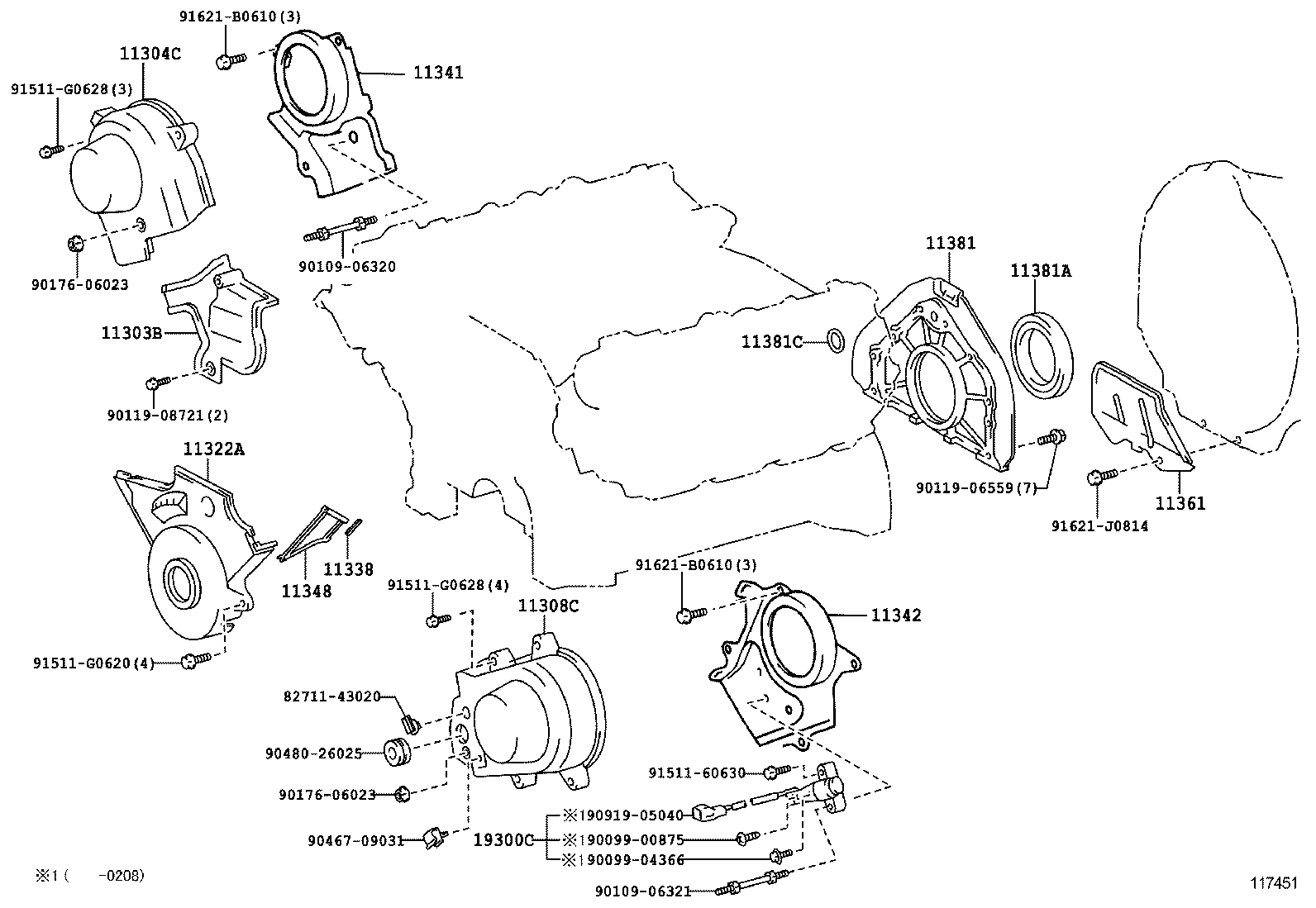

Timing Gear Cover & Rear End Plate
24 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 11301 | Case Sub-assy, Timing Gear |
| 11301A | Pin, Straight(FOR TIMING GEAR CASE) |
| 11301B | Bolt,Stud(FOR TIMING GEAR CASE) |
| 11302A | Seal, Oil(FOR TIMING CHAIN OR BELT COVER) |
| 11303B | Cover Sub-assy, Timing Belt, NO.2 |
| 11304C | Cover Sub-assy, Timing Belt, NO.3 RH |
| 11305A | Seal, Oil(FOR OIL SEAL RETAINER, NO.2) |
| 11305B | Pin, Ring(FOR OIL SEAL RETAINER, NO.2) |
| 11308C | Cover Sub-assy, Timing Belt, NO.3 LH |
| 11322A | Cover, Timing Belt, NO.1 |
| 11322F | Cover, Timing Gear, NO.2 |
| 11328 | Gasket, Timing Gear OR Chain Cover |
| 11338 | Gasket, Timing Chain Cover, NO.2 |
| 11341 | Plate, Timing Belt, Rear RH |
| 11342 | Plate, Timing Belt, Rear LH |
| 11348 | Spacer, Timing Gear Cover |
| 11355 | Plate, Rear End |
| 11355A | Plug, Hole(FOR REAR END PLATE) |
| 11361 | Cover, Flywheel Housing Under |
| 11381 | Retainer, Engine Rear Oil Seal |
| 11381A | Seal, Engine Rear Oil |
| 11381C | Ring, O(FOR OIL SEAL RETAINER) |
| 11385 | Retainer, Camshaft Oil Seal |
| 19300C | Sensor Assy, Cam Position |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
