Toyota Land Cruiser
2007-09 → present · chassis UZJ200,URJ202,VDJ200 · catalogue 791560 · Europe
Supported model
Data version 2018-08

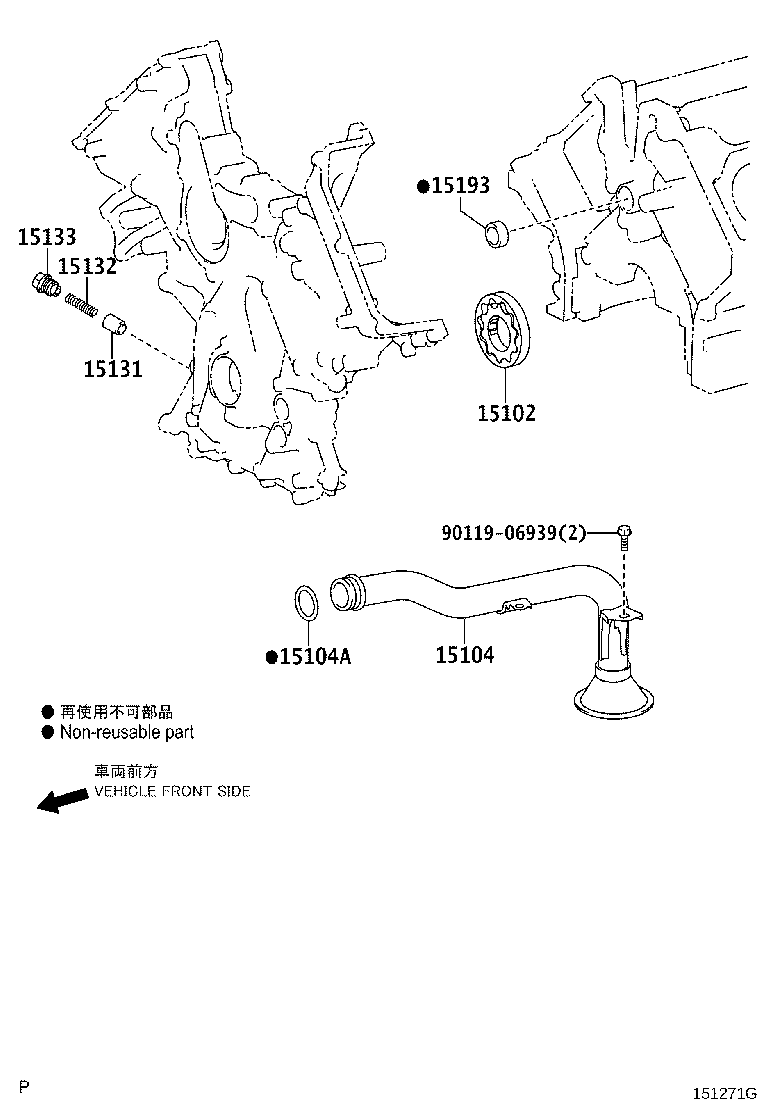

Engine Oil Pump
25 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 15100 | Pump Assy, Oil |
| 15100A | Pin, Ring(FOR OIL PUMP SET) |
| 15100B | Ring, O(FOR OIL PUMP) |
| 15100C | Seal(FOR OIL PUMP) |
| 15100G | Bolt,Stud(FOR OIL PUMP) |
| 15100R | Sensor, Crank Position |
| 15102 | Rotor Set, Oil Pump |
| 15103 | Gear Set, Oil Pump |
| 15104 | Strainer Sub-assy, Oil |
| 15104A | Ring, O(FOR OIL STRAINER) |
| 15115 | Cover, Oil Pump |
| 15131 | Valve, Oil Pump Relief |
| 15131B | Valve, Oil Pump Relief(FOR OIL REGULATOR) |
| 15132 | Spring, Oil Pump Relief Valve |
| 15132B | Spring, Oil Pump Relief Valve(FOR OIL REGULATOR) |
| 15133 | Plug, Oil Pump Relief Valve |
| 15133C | Plug, Oil Pump Relief Valve(FOR OIL REGULATOR) |
| 15134 | Gasket, Oil Pump Relief Valve |
| 15147 | Gasket, Oil Strainer |
| 15193 | Gasket, Oil Pump |
| 151A0 | Pump Assy, Scavenging |
| 15310H | Regulator Assy, Oil |
| 15320B | Regulator Assy, Oil Pressure |
| 15320C | Gasket, Oil Pressure Regulator |
| 15411 | Pipe, Oil Pump Inlet |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
