Toyota Land Cruiser
2007-09 → present · chassis UZJ200,URJ202,VDJ200 · catalogue 791560 · Europe
Supported model
Data version 2018-08

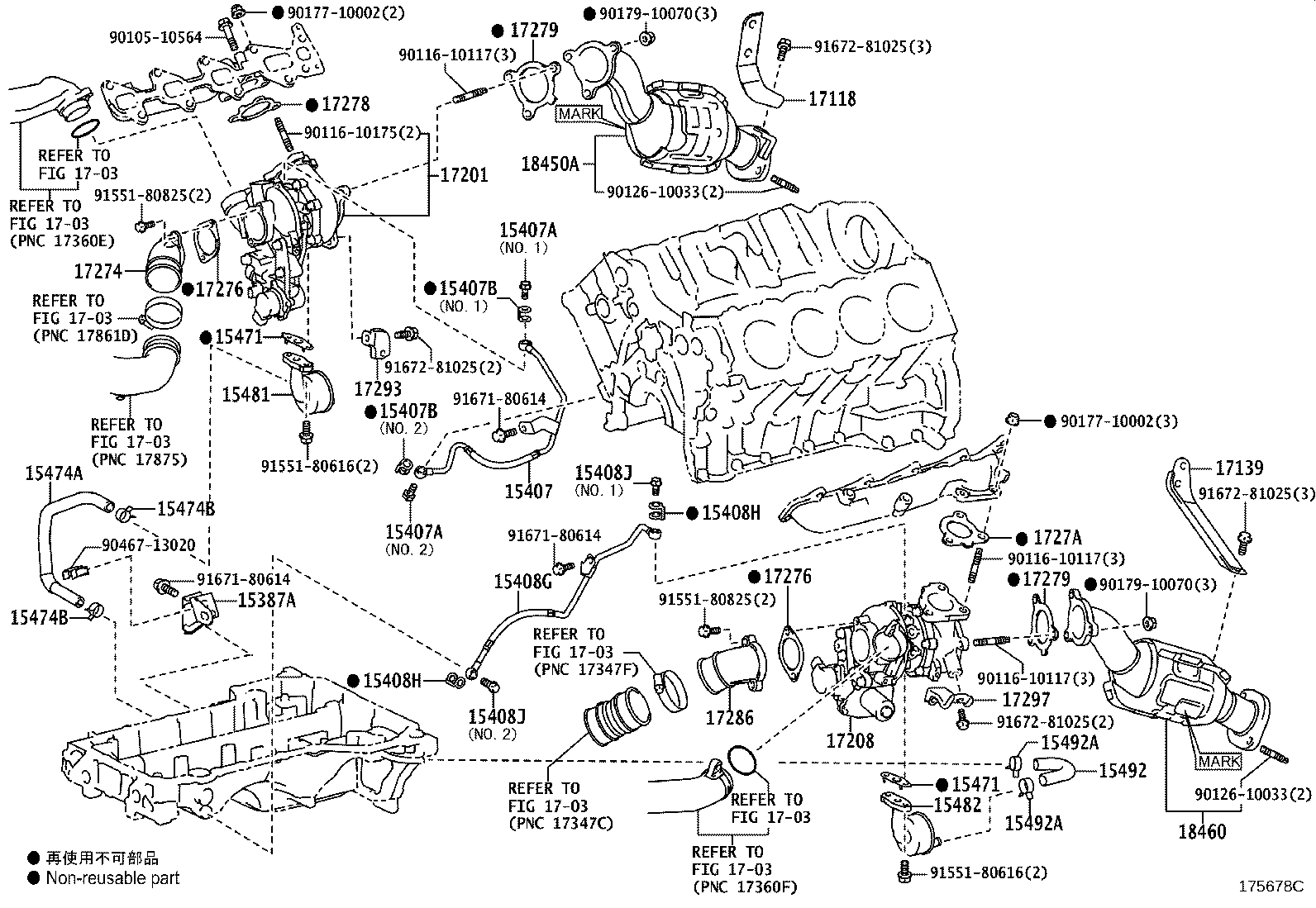

Manifold
68 part groups · 10 illustrations
Part groups
| PNC | Description |
|---|---|

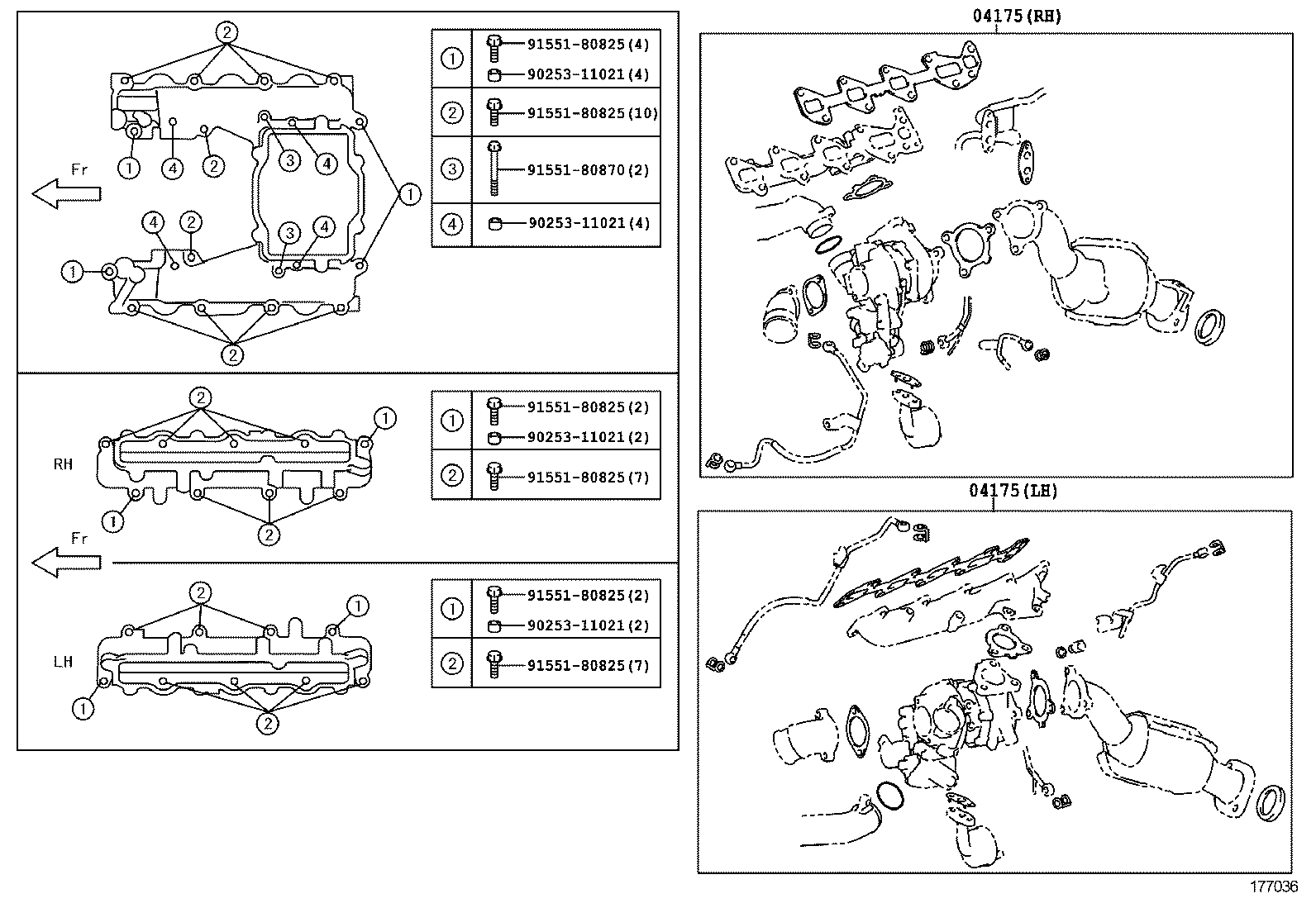

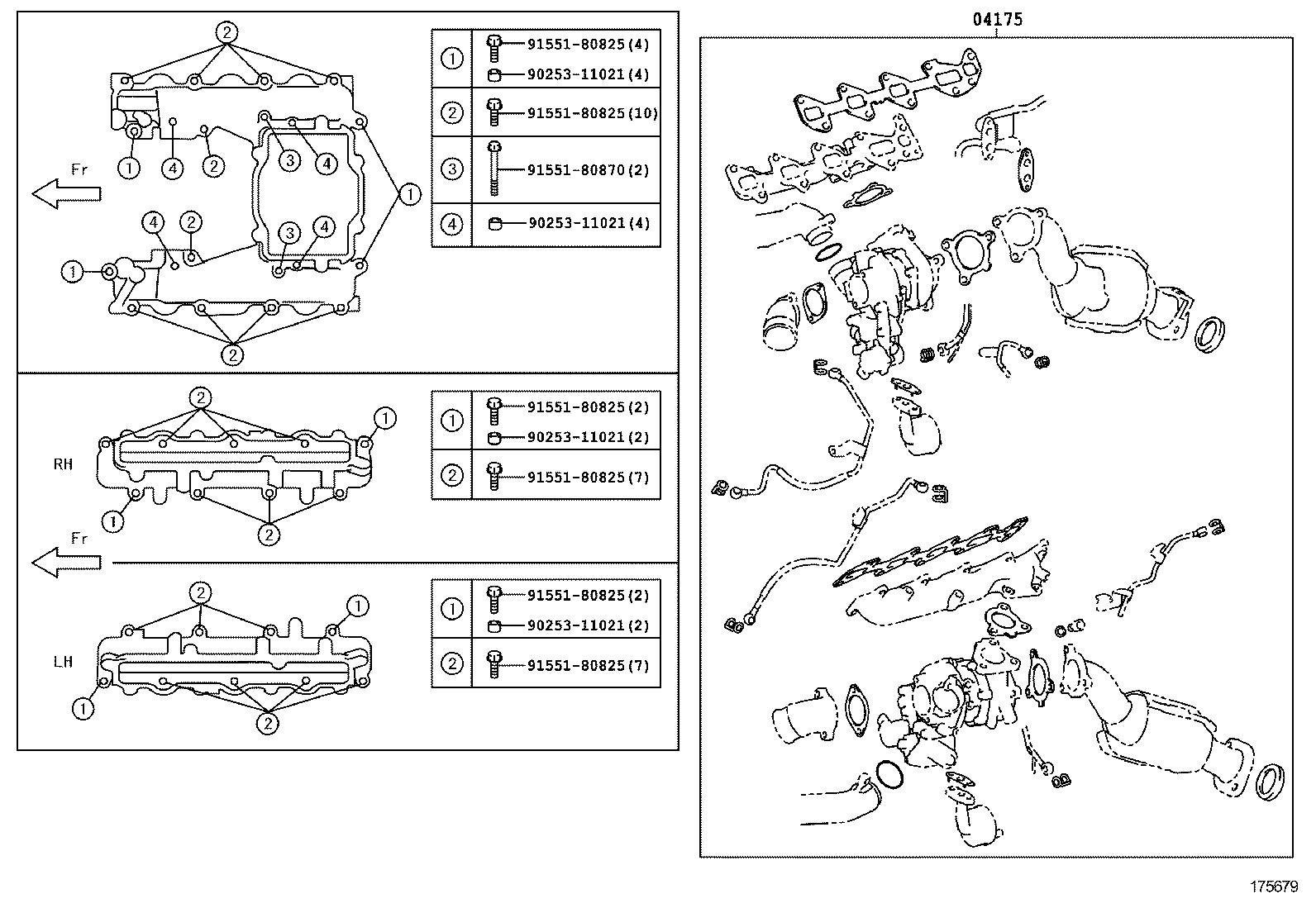

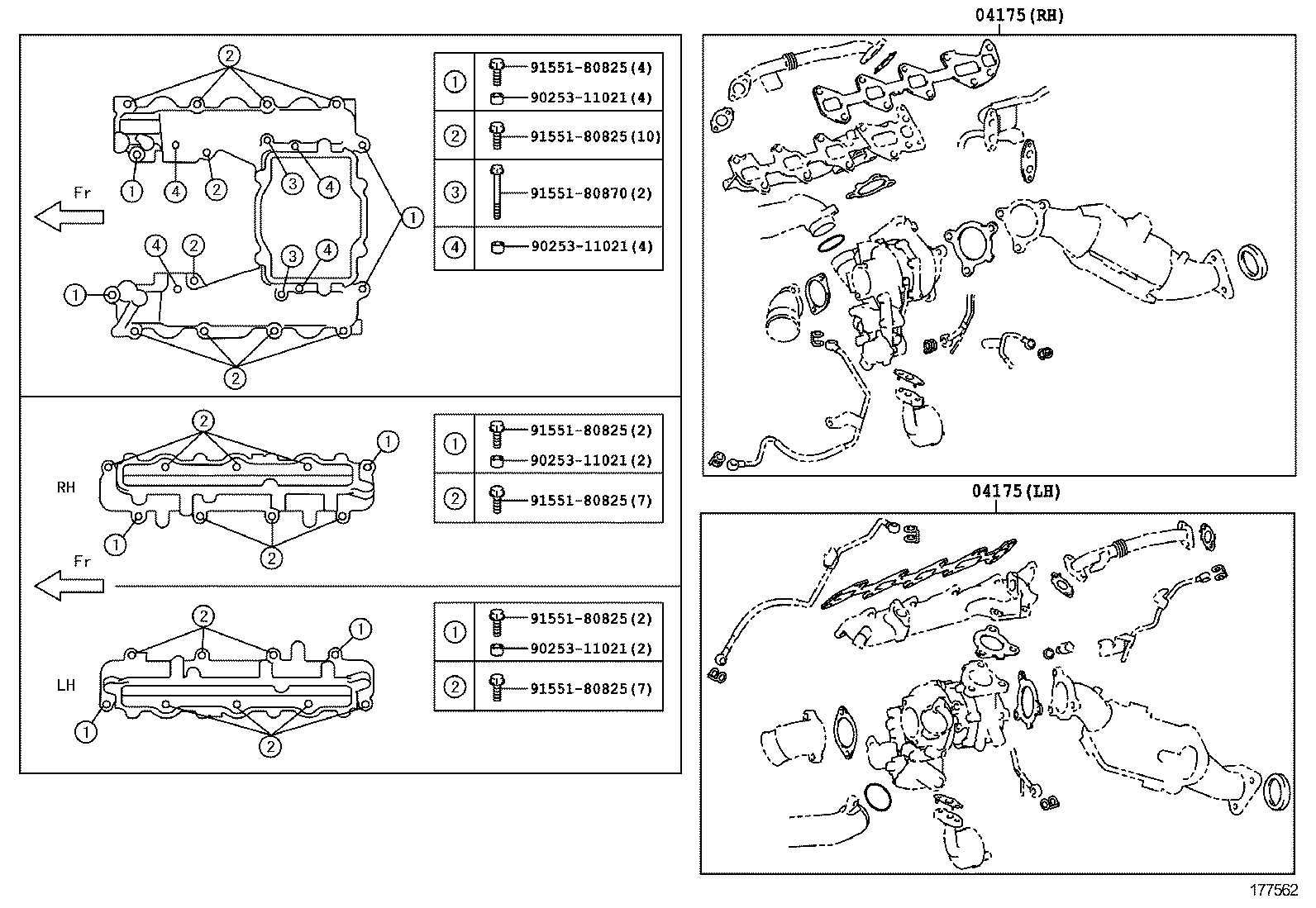

| 04175 | Gasket Kit, Turbocharger |
| 12235A | Cap, Ventilation |
| 15387A | Bracket, Oil Tank |
| 15407 | Pipe Sub-assy, Turbo Oil Inlet |
| 15407A | Bolt, Union(FOR TURBO OIL INLET PIPE) |
| 15407B | Gasket(FOR TURBO OIL INLET PIPE) |
| 15408G | Pipe Sub-assy, Turbo Oil Inlet, LH |
| 15408H | Gasket(FOR TURBO OIL INLET PIPE LH) |
| 15408J | Bolt, Union(FOR TURBO OIL INLET PIPE LH) |
| 15471 | Gasket, Turbo Oil Inlet |
| 15474A | Hose, Turbo Oil Outlet |
| 15474B | Clamp OR Clip(FOR TURBO OIL OUTLET HOSE) |
| 15481 | Pipe, Turbo Oil, NO.1 |
| 15482 | Pipe, Turbo Oil, NO.2 |
| 15492 | Hose, Turbo Oil Outlet, NO.2 |
| 15492A | Clip(FOR TURBO OIL OUTLET HOSE NO.2) |
| 17104 | Manifold Sub-assy, Exhaust, RH |
| 17105 | Manifold Sub-assy, Exhaust, LH |
| 17111 | Manifold, Intake |
| 17112 | Manifold, Intake, NO.2 |
| 17113 | Pipe, Intake |
| 17114A | Flange, Intake |
| 17114D | Manifold, Intake, NO.3 |
| 17116B | Gasket, Intake Flange |
| 17118 | Stay, Manifold |
| 17119 | Stay, Manifold, NO.2 |
| 17135A | Insulator, Intake Manifold, NO.1 |
| 17136 | Insulator, Intake Manifold, NO.2 |
| 17139 | Stay, Manifold, NO.2 |
| 17140 | Manifold Assy, Exhaust, RH |
| 17141 | Manifold, Exhaust |
| 17141J | Bolt, Stud(FOR EXHAUST MANIFOLD, RH) |
| 17142 | Case, Exhaust Manifold, NO.2 |
| 17142C | Bolt, Stud(FOR EXHAUST MANIFOLD, LH) |
| 17150 | Manifold Assy, Exhaust, LH |
| 17152 | Bolt, Stud(FOR MANIFOLD TO EXHAUST PIPE) |
| 17152A | Bolt,Stud(FOR MANIFOLD TO EXHAUST PIPE) |
| 17159 | Bolt, Stud(FOR MANIFOLD TO CYLINDER HEAD) |
| 17167 | Insulator, Exhaust Manifold Heat, NO.1 |
| 17168 | Insulator, Exhaust Manifold Heat, NO.2 |
| 17171 | Gasket, Intake TO Exhaust Manifold |
| 17173 | Gasket, Exhaust Manifold TO Head |
| 17173A | Gasket, Exhaust Manifold TO Head, LH |
| 17177 | Gasket, Intake Manifold TO Head, NO.1 |
| 17178 | Gasket, Intake Manifold TO Head, NO.2 |
| 17179A | Gasket, Intake Manifold, NO.2 |
| 17191 | Pipe, Exhaust Manifold, NO.1 |
| 17192 | Pipe, Exhaust Manifold, NO.2 |
| 17198 | Gasket, Exhaust Manifold, NO.2 |
| 17201 | Turbocharger Sub-assy |
| 17208 | Turbocharger Sub-assy, NO.2 |
| 17274 | Elbow, Compressor Inlet |
| 17276 | Gasket, Compressor Inlet |
| 17278 | Gasket, Turbo TO Exhaust Manifold |
| 17279 | Gasket, Turbine Outlet Elbow |
| 1727A | Gasket, Turbo TO Exhaust Manifold, LH |
| 17286 | Elbow, Compressor Inlet, NO.2 |
| 17291 | Elbow, Turbine Outlet |
| 17292 | Elbow, Turbine Outlet, LH |
| 17293 | Stay, Turbocharger |
| 17297 | Stay, Turbocharger, NO.2 |
| 17376C | Gasket, Air Tube |
| 17377B | Gasket, Air Tube, NO.2 |
| 17853B | Insulator, Intake Manifold |
| 18450A | Converter Assy, Monolithic |
| 18460 | Converter Assy, Monolithic, LH |
| 25629B | Gasket, Egr Pipe, RH |
| 25629C | Gasket, Egr Pipe, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
