Toyota Land Cruiser
2007-09 → present · chassis UZJ200,URJ202,VDJ200 · catalogue 791560 · Europe
Supported model
Data version 2018-08

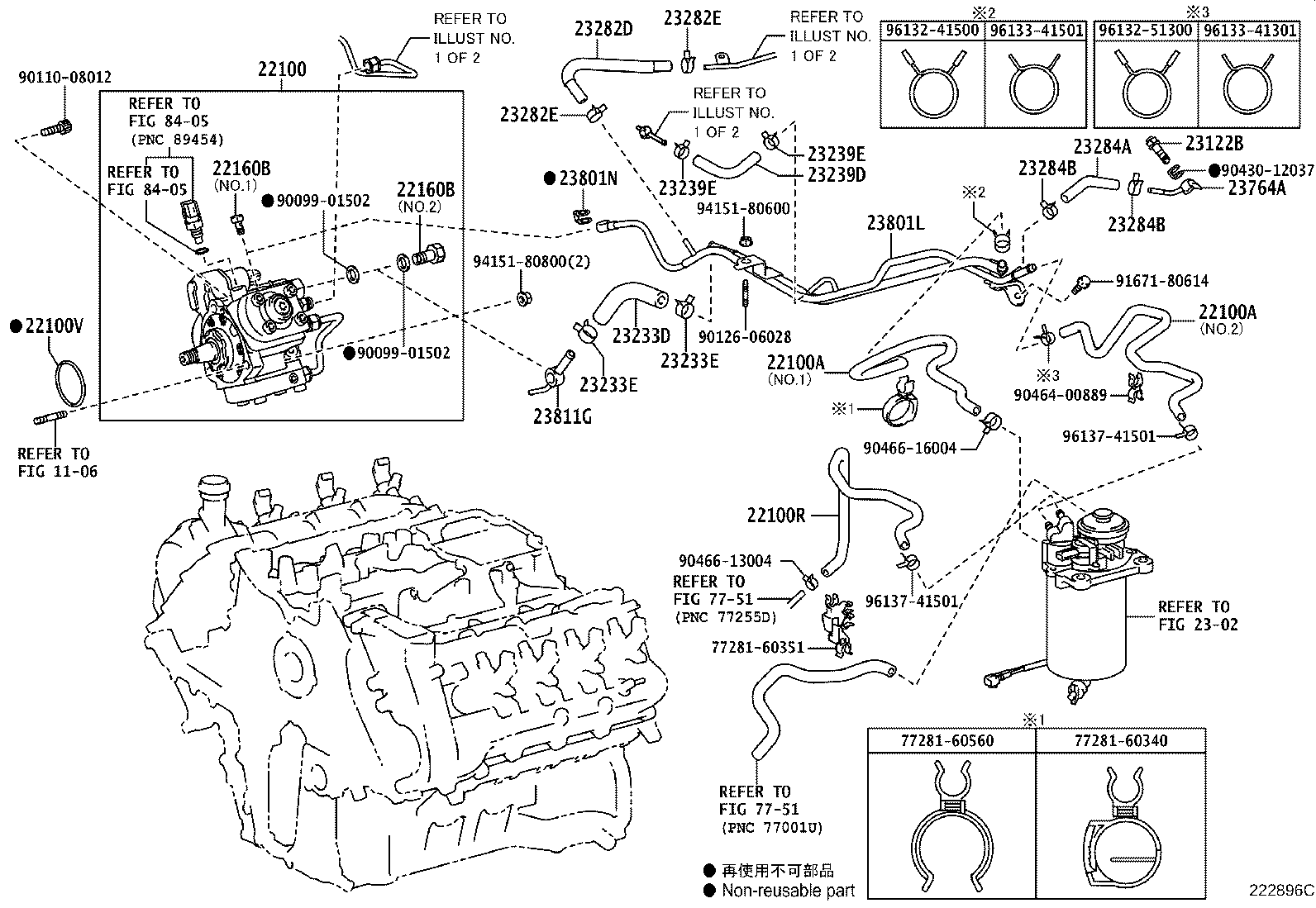

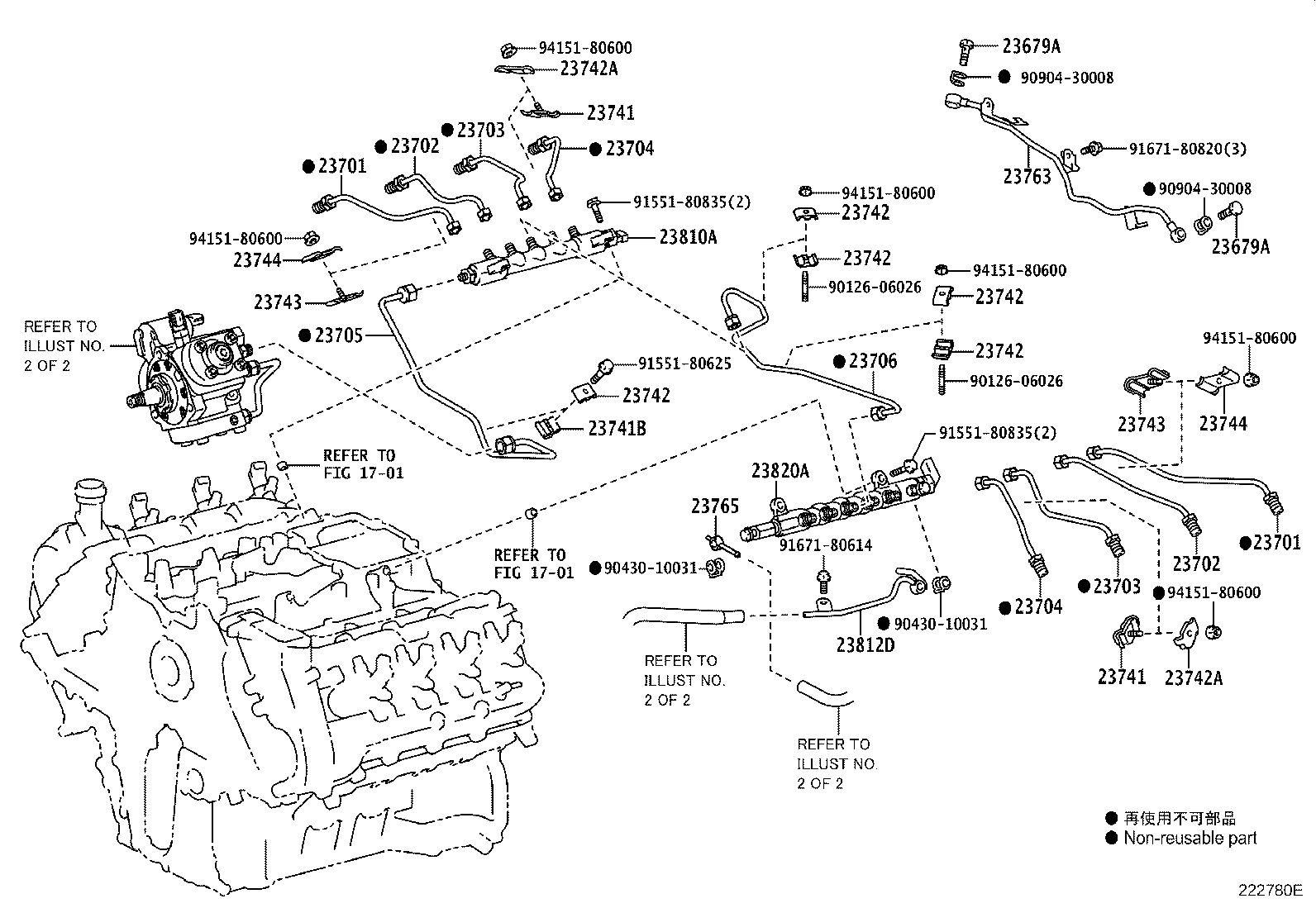

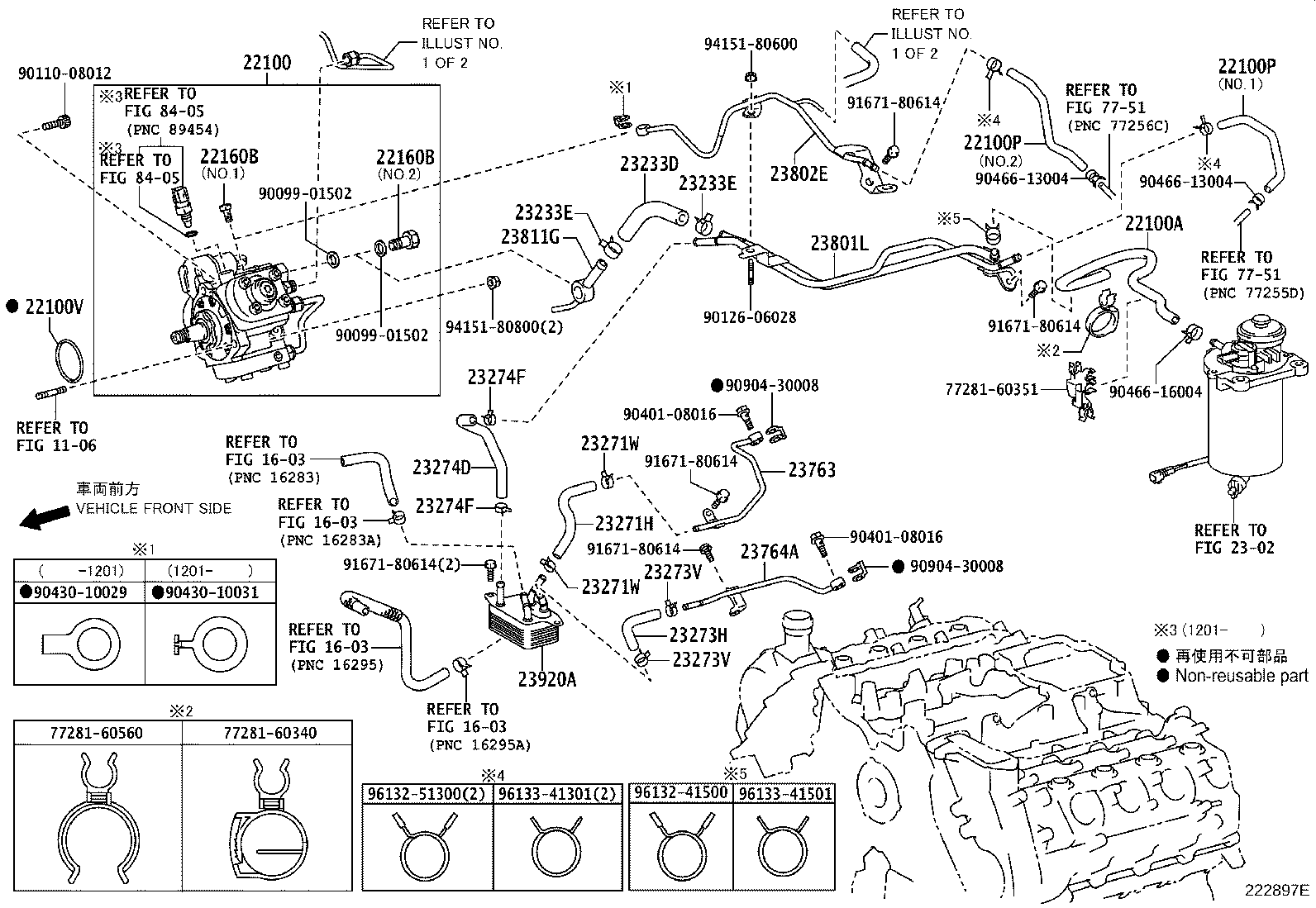

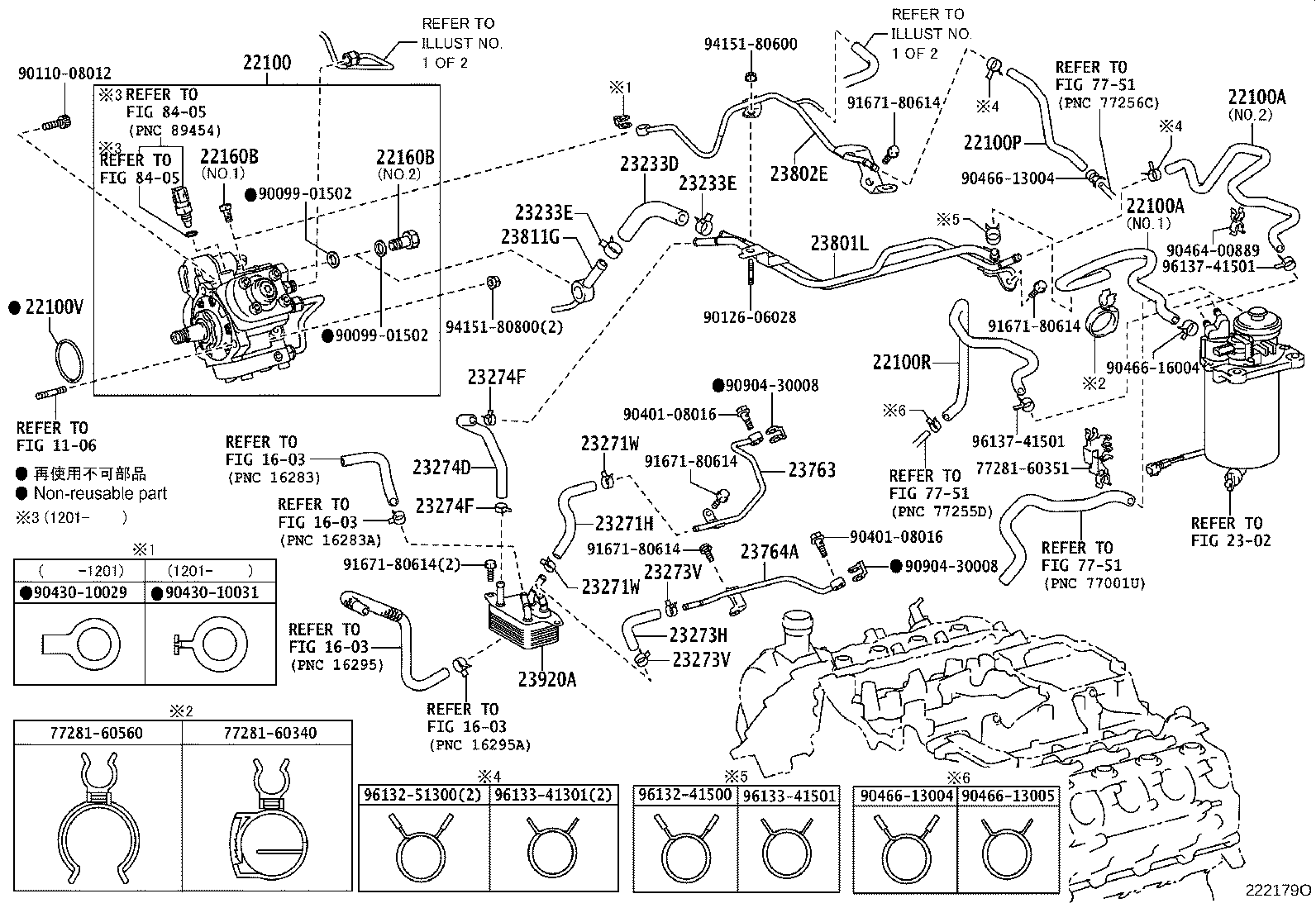

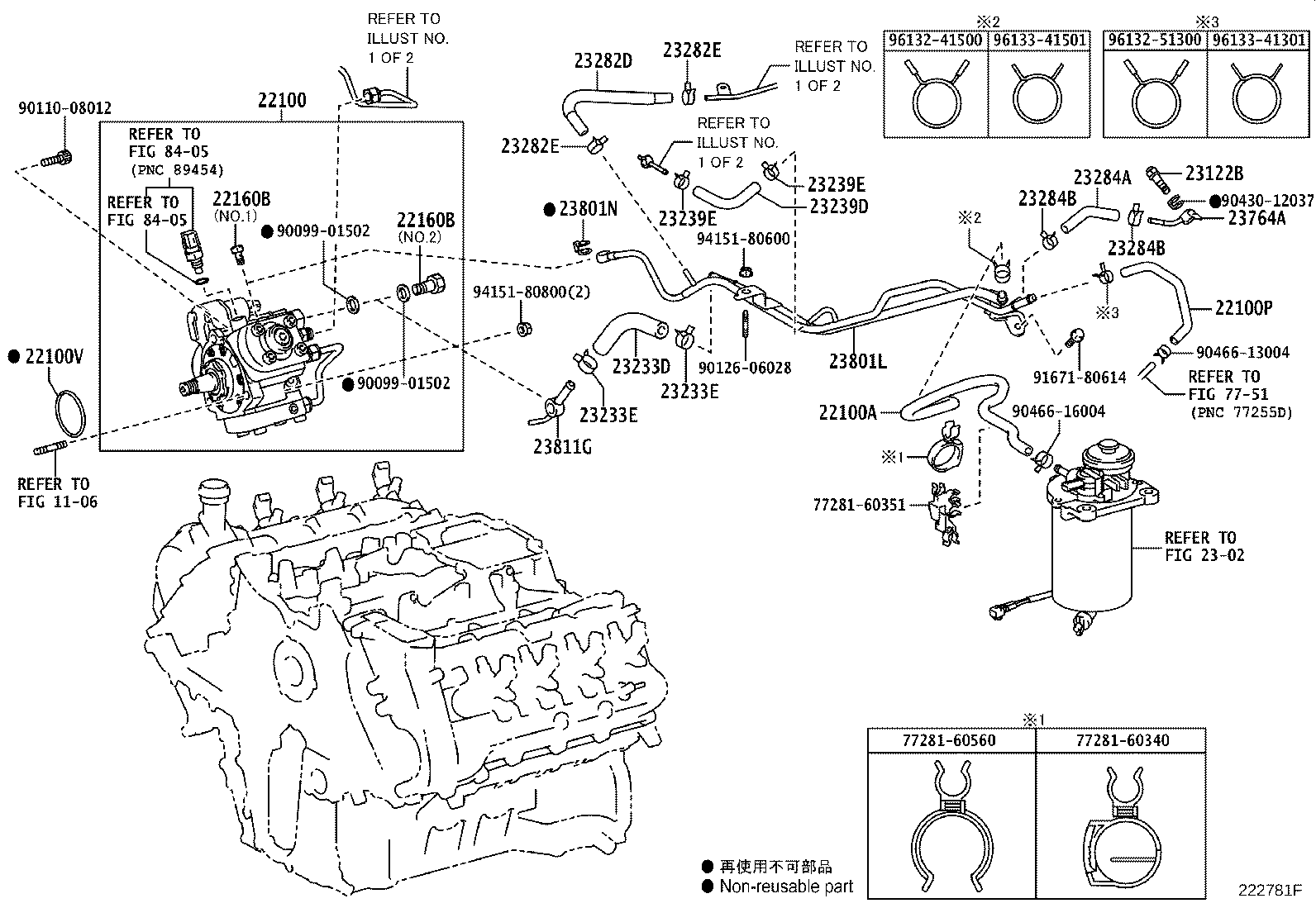

Injection Pump Assembly
45 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 22100 | Pump Assy, Injection OR Supply |
| 22100A | Hose OR Pipe, Fuel(FOR INJECTION PUMP TO FUEL FILTER) |
| 22100P | Hose, Fuel(FOR FUEL PIPE TO FUEL TUBE) |
| 22100R | Hose, Fuel(FOR SEDIMENTER TO FILTER) |
| 22100V | Ring, O(FOR INJECTION PUMP) |
| 22160B | Screw |
| 23122B | Valve, Check |
| 23233D | Hose, Fuel Pump |
| 23233E | Clip, Hose(FOR FUEL PUMP HOSE) |
| 23239D | Hose, Fuel, NO.1 |
| 23239E | Clip, Fuel Hose, NO.1 |
| 23271H | Hose, Fuel, NO.1 |
| 23271W | Clip(FOR FUEL HOSE NO.1) |
| 23273H | Hose, Fuel, NO.2 |
| 23273V | Clip(FOR FUEL HOSE NO.2) |
| 23274D | Hose, Fuel, NO.3 |
| 23274F | Clip(FOR FUEL HOSE NO.3) |
| 23282D | Hose, Fuel, NO.4 |
| 23282E | Clip(FOR FUEL HOSE NO.4) |
| 23284A | Hose, Fuel, NO.5 |
| 23284B | Clip(FOR FUEL HOSE NO.5) |
| 23679A | Screw, Injector Follow |
| 23701 | Pipe Sub-assy, Injection, NO.1 |
| 23702 | Pipe Sub-assy, Injection, NO.2 |
| 23703 | Pipe Sub-assy, Injection, NO.3 |
| 23704 | Pipe Sub-assy, Injection, NO.4 |
| 23705 | Pipe Sub-assy, Injection, NO.5 |
| 23706 | Pipe Sub-assy, Injection, NO.6 |
| 23741 | Clamp, Injection Pipe, NO.1 |
| 23741B | Clamp, Injection Pipe |
| 23742 | Clamp, Injection Pipe, NO.2 |
| 23742A | Clamp, Injection Pipe, NO.3 |
| 23743 | Clamp, Injection Pipe, NO.3 |
| 23744 | Clamp, Injection Pipe, NO.4 |
| 23763 | Pipe, Nozzle Leakage, NO.3 |
| 23764A | Pipe, Nozzle Leakage, NO.4 |
| 23765 | Pipe, Nozzle Leakage, NO.5 |
| 23801L | Pipe Sub-assy, Fuel(FOR FUEL FILTER TO INJECTION PUMP) |
| 23801N | Gasket |
| 23802E | Pipe Sub-assy, Fuel |
| 23810A | Rail Assy, Common |
| 23811G | Pipe, Fuel, NO.1 |
| 23812D | Pipe, Fuel, NO.2 |
| 23820A | Rail Assy, Common |
| 23920A | Cooler Assy, Fuel |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
