Toyota Lexus LX Series
2021-12 → present · chassis FJA310,VJA310,VJH310 · catalogue 792270 · Europe
Supported model
Data version 2024-11

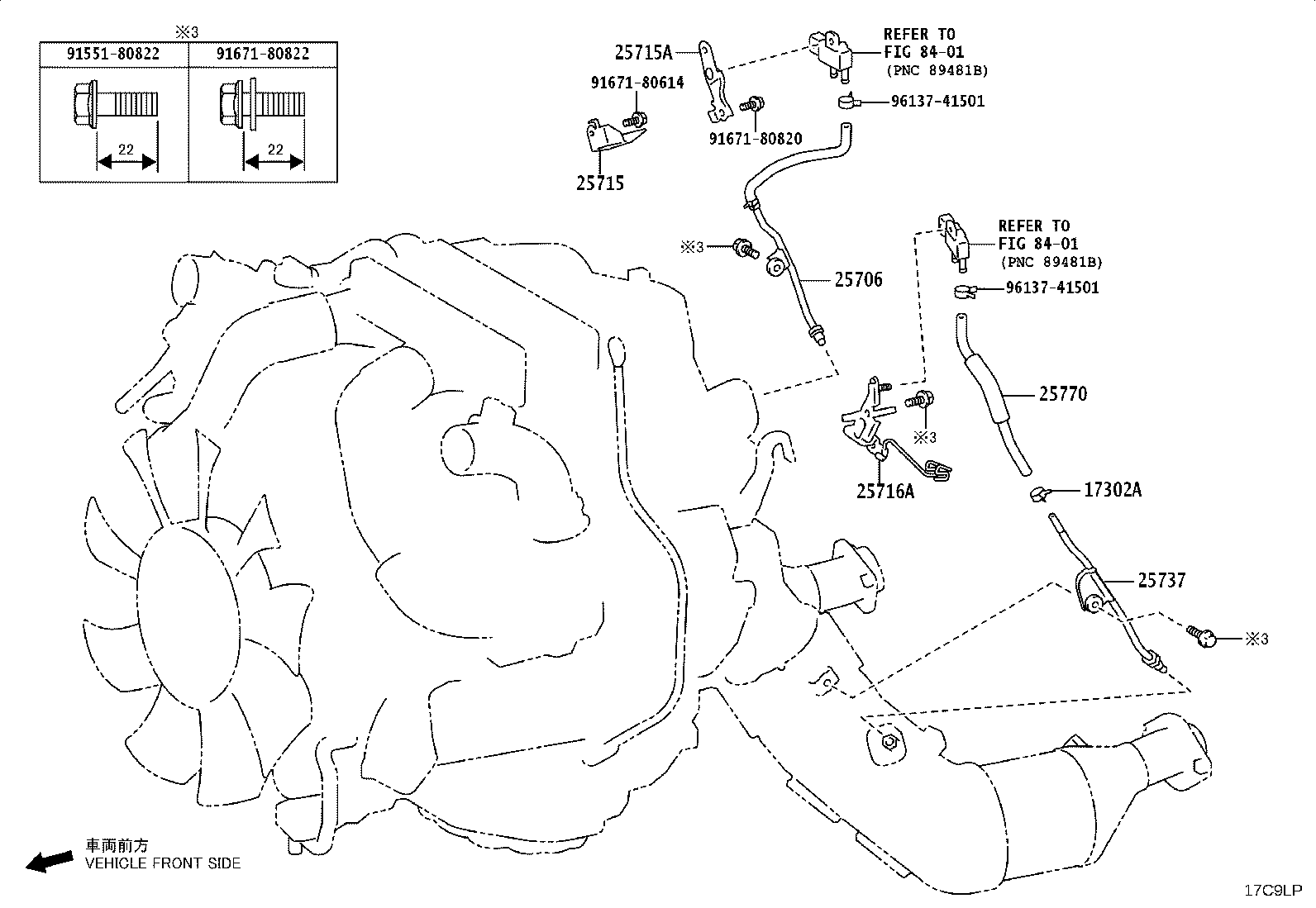

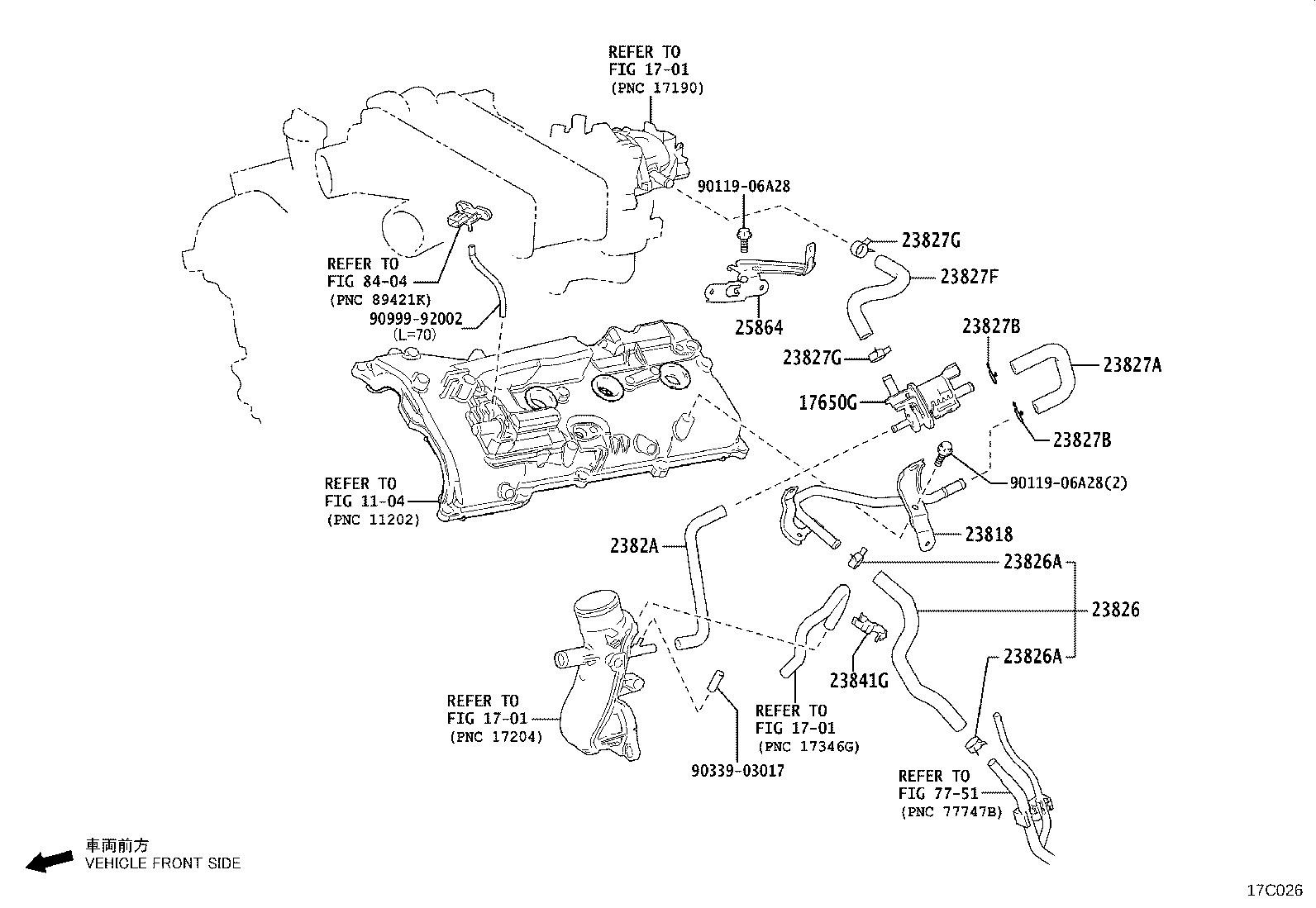

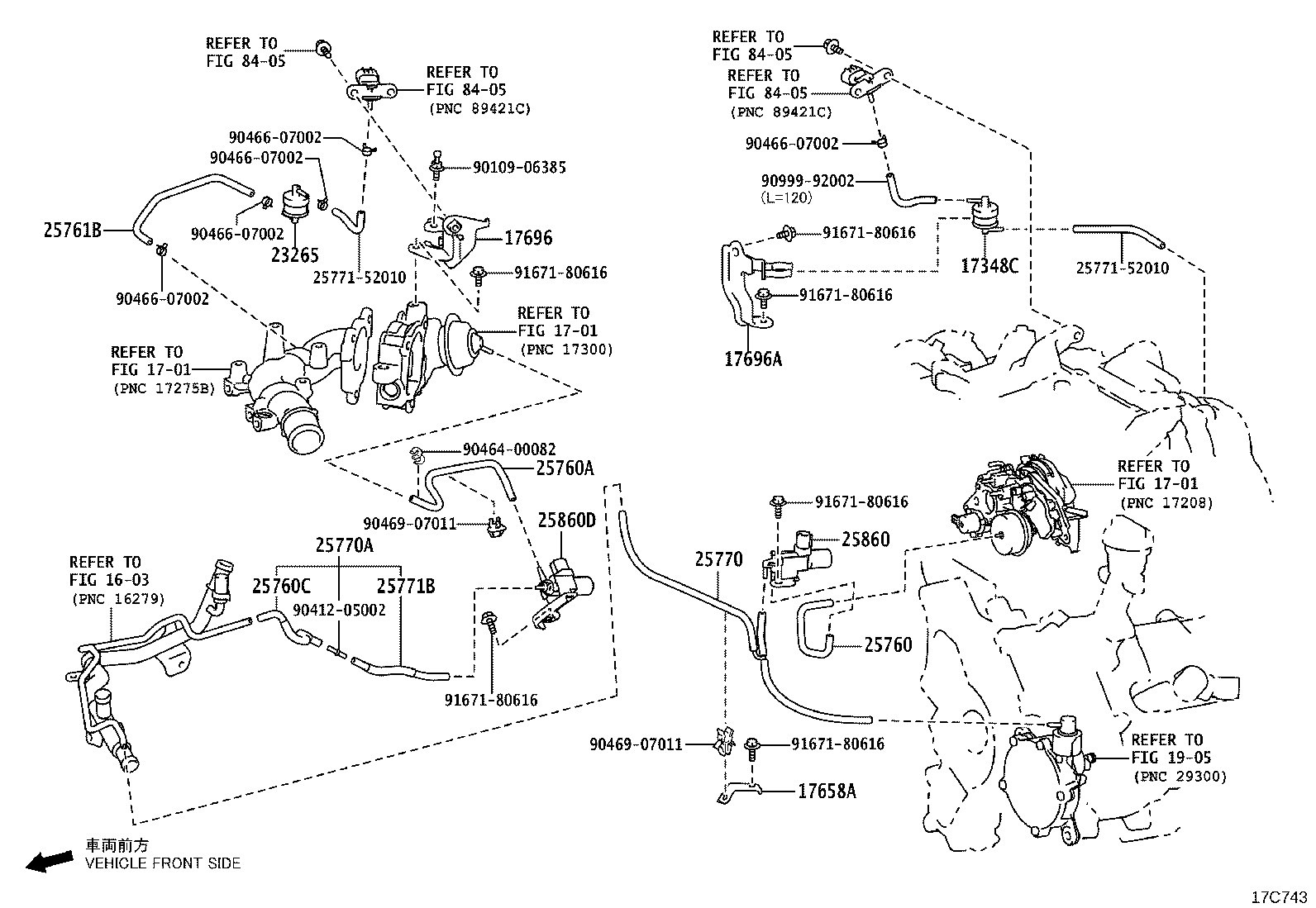

Vacuum Piping
31 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 17302A | Clip, Hose |
| 17348C | Filter, Gas |
| 17650G | Valve, Duty Vacuum Switching |
| 17658A | Bracket, Vacuum Hose Clamp |
| 17696 | Bracket, Gas Filter |
| 17696A | Bracket, Gas Filter, NO.2 |
| 23265 | Filter, Gas, NO.1 |
| 23818 | Pipe, Fuel Vapor Feed |
| 23826 | Hose, Fuel Vapor Feed, NO.1 |
| 23826A | Clip(FOR FUEL VAPOR FEED HOSE, NO.1) |
| 23827A | Hose, Fuel Vapor Feed, NO.2 |
| 23827B | Clip(FOR FUEL VAPOR FEED HOSE, NO.2) |
| 23827F | Hose, Fuel Vapor Feed, NO.3 |
| 23827G | Clip(FOR FUEL VAPOR FEED HOSE, NO.3) |
| 2382A | Hose, Fuel Vapor Feed, NO.4 |
| 23841G | Clamp, Fuel Hose |
| 25706 | Pipe Sub-assy, Vacuum Transmitting, NO.1 |
| 25715 | Bracket, Emission Control Valve |
| 25715A | Bracket, Emission Control Valve, RH |
| 25716A | Bracket, Emission Control Valve, LH |
| 25737 | Tube, NO.1 |
| 25760 | Hose Assy, Vacuum Transmitting |
| 25760A | Hose Assy, Vacuum Transmitting |
| 25760C | Hose Assy, Vacuum Transmitting, NO.3 |
| 25761B | Hose, Vaccum Transmitting, NO.1 |
| 25770 | Hose Assy, Vacuum Transmitting, NO.2 |
| 25770A | Hose Assy, Vacuum Transmitting, NO.2 |
| 25771B | Hose, Vaccum Transmitting, NO.2 |
| 25860 | Valve Assy, Vacuum Switching, NO.1 |
| 25860D | Valve Assy, Vacuum Switching, NO.2 |
| 25864 | Bracket, Purge Pressure Sensor |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
